Sildymo vamzdžių montavimas žiemą: išsamus gidą grindiniam šildymui ir įrengimo niuansai

Grindinis šildymas dabar tapo nauja žiemos šildymo mada. Tačiau ilgėjant vamzdyno eksploatavimo laikui kai kuriuos vartotojus vargina problema, kad grindų šildymas palaipsniui tampa mažiau karštas. Įrengiant geoterminį vamzdyną svarbu ne tik paruošti kokybišką projektą, bet ir nuolat prižiūrėti bei valyti vamzdynų vidines sieneles. Siekiant palaikyti šiluminį efektyvumą, būtina suprasti, kaip veikia grindų šildymas, kokie vamzdžiai tinkami ir kaip teisingai juos įrengti žiemos metu.

Kodėl svarbu šildymo vamzdynų priežiūra žiemą

Geoterminis vamzdynas po tam tikro naudojimo laikotarpio nusodina nuosėdas, lipnų purvą ir gali kaupti biologinį dumblą bei rūdį, o cheminės priemonės vandens apsaugai taip pat prilimpa prie vidinės sienelės. Dėl to šilumos mainų paviršius tampa prastesnis, sabalansuotas šilumos pasiskirstymas gali sumažėti, o grindų paviršiaus temperatūra krenta. Svarbu iš anksto numatyti grindų šildymo apsaugą ir priežiūrą, kad pašalintumėte nuosėdas prieš šildymo sezoną ar jo metu.

Vidinis vamzdyno paviršius pajuosta arba užsikemša, jei neskiriama pakankamai dėmesio vandens kokybei ir apsaugai nuo nuosėdų. Dažnai nusistovėję mažiau karšti kontūrai rodo, kad reikia kruopščiau išvalyti vamzdžius, o tai gali būti atlikta prieš šildymo sezoną, šildymo metu arba po jo. Valymas prieš kaitinimą gali pašalinti biologinį dumblą ir pagerinti šilumos efektą; valant kaitinant akivaizdu jaučiamas temperatūros pokytis; valymas po šildymo padeda išvalyti nešvarumus ir neleisti dumblinėms bakterijoms daugintis.

Rinktis vamzdyną: pagrindinės vamzdžių rūšys grindiniam šildymui

Vamzdžiai grindiniam šildymui gali būti gaminami iš plastiko, plieno bei vario. Pasirinkti tinkamą vamzdyno rūšį yra atsakinga už šilumos kokybę ir ilgaamžiškumą. Dažniausiai pasitaiko šios rūšys:

• Lietai PPR vamzdžiai: tvirti, atsparūs temperatūros pokyčiams, patikimos jungtys, žema kaina. Reikalauja nemažų jungčių, todėl montavime svarbu kruopštus planavimas.
• Daugiasluoksniai vamzdžiai: lengvai montuojami, lankstūs, mažina jungčių poreikį; tinkami grindiniam šildymui, nerekomenduojama jungtis paslėpti aukštose temperatūrose.
• Variniai vamzdyai: ilgaamžiai, galima montuoti paslėptai ar atvirai, atrodo estetiškai, tinka katilinėms. Pagrindinis trūkumas - didelė kaina.
• Plieniniai vamzdžiai: šiuo metu daugiausia pakeičiami plastikiniais variacijomis; tinka aukštų temperatūrų vietoms, bet kainos ir korozijos klausimai.

Jeigu montuosite grindinis šildymas žiemą, rekomenduojama projektą patikėti profesionalams: tai užtikrina, kad laikomasi saugumo bei kokybės reikalavimų, o projektas apima visus nuo šilumos poreikio įvertinimo iki grindų dangos šiluminės varžos apskaičiavimo.

Grindų šildymo projektas: ką reikia žinoti

Grindų šildymo projektas yra būtinas norint tiksliai apskaičiuoti šilumos paskirstymą, vamzdelių skersmenį, žingsnį ir tinkamą darbo seką. Projekte atsižvelgiama į: namo šilumos nuostolius, grindų dangos šiluminę varžą, baldų išdėstymą ir patalpų tikslinę temperatūrą. Taip pat svarbu įvertinti šilumos šaltinį (šilumos siurblys ar kondensacinis katilas) bei galimus šalutinius šilumos šaltinius (židiniai, ventiliacijos spragos).

Efektyviam naudojimui projekte skaičiuojamas šilumos paskirstymas kontūruose, nurodomi vamzdžių skersmenys (d14, d16, d17, d20), žingsniai (nuo 10 iki 30 cm priklausomai nuo dangos ir šilumos poreikio), o taip pat ir betono sluoksnio storis virš vamzdžių (30-70 mm, optimalus 45 mm). Taip pat nustatomi perdarymo ventiliai, balansavimo ventiliai ir laikomi šilumos nuostoliai iki 10% kontūro galios. Projektuojant būtina įvertinti ir užsienyje galimus šilumos šaltinio apribojimus bei maksimalią vidutinę tiekiamo vandens temperatūrą (paprastai iki 50°C).

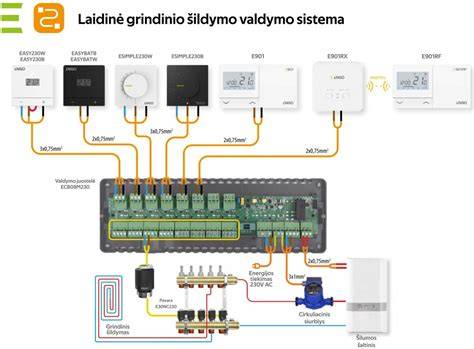

Kolektoriai ir valdymas

Kolektorius - pagrindinis valdymo įrenginys grindų šildymo kontūruose. Jis gali automatiškai palaikyti reikiamą srautą ir slėgį kontūruose, dažniausiai naudojama AFC (Automatic Flow Control) technologija. AFC leidžia lengvai subalansuoti srautus ir palaikyti pastovų šilumos srautą net sudėtingose sistemose su keliais šilumos šaltiniais. Tokie kolektoriai iš IMI Hydronic Engineering platūs ir apima termostatinius ventilius, automatinį balansavimą, RTL srovės ribotuvus ir kt.

Oro ir nešvarumų separatoriai montuojami prie kolektoriaus įėjimo, atskiria orą bei nešvarumus ir prailgina visų komponentų tarnavimo laiką. Mikro burbulų atskirtuvai ypač naudingi paleidžiant sistemą. Jei sistemoje nėra bendro mikroburbulų atskirtuvo, galima montuoti papildomai prie kolektoriaus. Tokios priemonės užtikrina aušinimo skysčio švarą, o šildymo šaltiniai - ilgaamžiškumą.

Kainos ir montavimas

Montavimą geriausia patikėti profesionalams, nes teisingas vamzdžių išdėstymas, teisingi žingsniai ir tinkamas kolektorių šonų įrengimas yra esminiai. Jei reikia, galima naudoti šlapiojo ar sausojo grindų šildymo konstrukcijas. Sausojo šildymo plokštės leidžia greitesnį montavimą ir gerą šilumos pasiskirstymą be didelio betoninio sluoksnio. Šlapiojo tipo konstrukcijoje, betono sluoksnio storis rekomenduojamas 45 mm, o bendras vamzdžių išdėstymo planas - kruopščiai suplanuotas.

Montavimo saugumas užtikrinamas laikantis EN 1264 reikalavimų, EN 15377 rekomendacijų, taip pat EST, EET ir EĮĮT elektros saugos taisyklių. Pirminis sistemos ventiliai, balansavimas ir kolokacijos vieta turi būti suplanuota iš anksto. Po betonavimo pradedamas šildymo sistema naudoti tik kai betonas sukietėja (apie 4 savaites). Elektrinės instaliacijos bei jungiamosios dalys turi būti atliktos kvalifikuotų elektriko.

Grindų danga ir šilumos perdavimas

Vandeniu šildomų grindų paviršiaus optimali temperatūra siekia apie 24°C; kartais galima laikyti iki 27-28°C, jeigu namo šilumos nuostoliai mažesni. Betonu dengtos grindys geriausiai atiduoda šilumą į patalpą, o šiluma kyla iš viršaus į orą, tokiu būdu sukuriamas tolygus šilumos pasiskirstymas. Sausosios plokštės su įmontuotais vamzdeliais taip pat užtikrina tolygų šilumos pasiskirstymą ir didesnį tolygumą, skaitmeninį valdymą.

Siekiant užtikrinti komfortą, būtina turėti tinkamą pastato sandarumą ir mažus šilumos nuostolius. Projekto metu nustatomas grindų pagrindo šiluminė varža, taip pat izoliacijos storis (100 mm po grubiu gruntu, 30 mm virš šildomų patalpų, 150 mm virš lauko). Žodžiu, grindų dengimo priemonės turi būti pritaikytos prie energijos vartojimo klasės ir konkrečios patalpos.

Valdymas ir efektyvumas

Vandeniu šildomų grindų efektyvumas gali būti iki 40% mažesnis šildymo kaštų kai lyginate su radiatorių sistema. Svarbu turėti automatinius valdymo įrenginius: termostatus patalpose, kolektorių su AFC, oro ir nešvarumų separatorius. Dėl didelio grindų inertiškumo jų įšilimo laikas yra ilgesnis, todėl naudinga turėti tikslų automatinį reguliavimą ir galbūt nuotolinį valdymą.

Viena svarbiausių priežasčių sėkmingai šildymo sistemai - tinkamas projektavimas ir įgyvendinimas, įvertinant patalpų šilumos nuostolius, grindų dangos šiluminę varžą, atstumus tarp vamzdžių ir kontūrų dydžius. Sukurta sistema gali užtikrinti komfortą ir sumažinti energijos sąnaudas, tačiau ją būtina prižiūrėti, įjungti ir reguliuoti pagal sezoną.

Praktiniai patarimai žiemai: ką daryti dabar

1. Grindinio šildymo vamzdynų apsauga - įsitikinkite, kad vamzdžiai yra gerai apsaugoti nuo užšaldymo (šildantys kabeliai, movų įrengimas), ypač ties pamatu, šulinių sienomis ir išorinėmis vietomis.
2. Įranga ir kokybė - rinkitės PEX A vamzdžius, kurie užtikrina ilgaamžiškumą. Pasirinkite AFC kolektorių bei papildomus oro ir nešvarumų separatorius.
3. Projektas prieš montavimą - parengti išsamų grindų šildymo projektą pagal EN standartus ir iš anksto suplanuoti vamzdžių skersmenis bei išdėstymą, atsižvelgiant į namo šilumos poreikį ir nuostolius.
4. Priemonės žiemai - papildomai galima įrengti šildomą kabelį nuotekų tinklams ar vandentiekio vamzdžiams, ypač prie įėjimo ir pamato vietose, kur dažnai sugenda dėl šallčio.
5. Priežiūra - reguliariai tikrinti nuosėdas, biologinį dumblą, kalcio ir magnio nuosėdas; atlikti profilaktinį išvalymą prieš šildymo sezoną.

Santrauka: ką svarbiausia žiemą

1) Kruopštus projektavimas ir teisingas vamzdžių skersmens bei išdėstymo parinkimas. 2) Efektyvus valdymas ir AFC kolektoriai, siekiant užtikrinti stabilų srautą ir slėgį. 3) Sistemingos priežiūros ir išvalymo darbai, kad būtų išvengta nuosėdų ir dumblio kaupimosi. 4) Tinkama grindų danga ir dažnai atliekama patikra dėl šiluminių tiltelių bei sandarumo.

Informacijos šaltiniai ir naudingos nuorodos

Be šio straipsnio naudojimo, įrankių ir techninių sprendimų apžvalga remiasi šilumos tiekėjų ir santechnikų patirtimi bei sektoriaus rekomendacijomis. Dokumentuose taip pat pateikiami EN 1264 ir EN 15377 standartų rekomendacijos dėl grindų šildymo projektavimo ir įrengimo, AFC technologijos naudotojų priėmimo ir sistemos valdymo ypatumai.

Didelį dėmesį verta skirti šilumos šaltinio integravimui - šilumos siurblys arba kondensacinis dujinis katilas su mišriu mazgu gali žymiai pagerinti ekonomiją. Nuotolinis valdymas ir automatinis reguliavimas leidžia lankščiai prisitaikyti prie didelių šalčių ir užtikrinti komfortą namuose.
