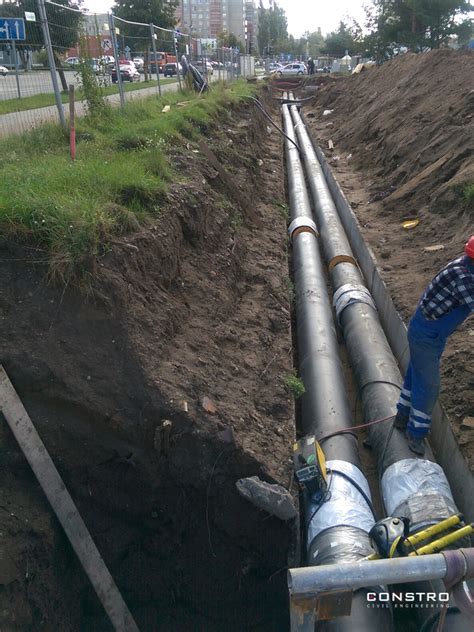

Vamzdžių skersmuo priklauso nuo reikiamo vandens srauto ir priimtino pasipriešinimo. Jeigu Jums reikia tik šildymo ir nereikia papildomai dar ruošti ir karšto vandens, tada reikiamą šildymui vandens srautą nustatysime taip: priklausomai nuo namo stogo ir sienų apšiltinimo, reikiama šildymo galia gali skirtis kelis kartus. Jeigu namas neapšiltintas, tai gali reikėti apie 100 w/m2, jeigu gerai apšiltintas, tada užtektų ir 50 W/m2. Tokiu būdu namo šildymui jums reikėtų nuo 5 iki 10 kW galios. Priklausomai nuo šildymo sistemos tipo ir temperatūros, vandens temperatūrų skirtumas gali būti nuo 10 iki 20 laipsnių. Imame patį blogiausią variantą - 10 kW galią ir temperatūrų skirtumą 10 laipsnių. Tada reikiamas vandens srautas būtų apie 0,86 m3/h arba 860 l/h. Nustatysime leistiną vamzdžių hidraulinį pasipriešinimą. Turime galvoje, kad vanduo turi ne tik nutekėti į namą, bet ir grįžti, todėl bendras vamzdžių ilgis dvigubinasi ir sudaro 40 m. Turint galvoje, kad cirkuliacinis siurblys turi nugalėti ne tik šios trasos vamzdžių pasipriešinimą, bet taip pat ir namo šildymo sistemos bei pačio katilo, reguliavimo ventilio (maišytuvo, jeigu toks bus reikalingas), filtro ir katilinės vamzdynų pasipriešinimą, tai bendrą pasipriešinimą priimkime 2 m vandens stulpo arba 200 mbar. Priimame, kad vamzdynų trasos pasipriešinimas neturėtų viršyti 0,5 m v. st. arba 50 mbar. Tada iš vamzdynų pasipriešinimų techninių duomenų (lentelių ar skaičiavimo programos) renkame vamzdžio skersmenį, kad 1 m vamzdžio ilgio pasipriešinimas sudarytų ne daugiau, kaip 1,25 mbar. Tokiu būdu randame vidinį vamzdžio skersmenį - jis turėtų būti ne mažesnis kaip 25 mm. Taigi, jeigu tai plieninis vamzdis, tai jis būtų DN 25, jeigu tai varinis vamzdis, tai būtų 28x1,5 mm, jeigu PEX arba PEX/AL/PEX - 32x3,0 mm, jeigu PP, tai priklausomai nuo gamintojo ir sienelės storio (PN 20, stabilizuotas su aliuminio sluoksniu), pvz.: 40x6,7 mm, ir pan. Reikia atkreipti dėmesį, kad čia svarbus yra vidinis vamzdžio skersmuo, kur teka vanduo, o visų vamzdžių, išskyrus plieninius, skersmuo matuojamas pagal išorę. Dr. Arūnas Stikliūnas, UAB Gilius ir Ko Atsižvelgiant į laiške nurodytą atstumą ir šildomą plotą mes pasiūlytumėm Jums pakloti dvigubą ir izoliuotą DN25 vamzdį. Spėju, kad karšto vandens šildytuvas bus name, ne katilinėje. Tai turėtų patenkinti ir karšto vandens paruošimo poreikį. vadybininkas Giedrius Kmieliauskas, Celsis Elektrinis šildymo vamzdis yra pagrindinis elektrinis kaitinimo elementas, paprastai naudojamas kaip pagrindinis šildymo prietaisas arba kaip visumos dalis šilumai gaminti.
Elektriniai šildymo vamzdžiai ir jų montavimas
1. Užtikrinkite, kad krosnies temperatūra būtų tolygiai paskirstyta. Didelėse vidutinės temperatūros krosnyse ir aukštos temperatūros krosnyse, kuriose daugiausia naudojama spinduliuotė ir laidumo šiluma, be komponentų montavimo ant krosnies sienelės ir krosnies dugno, krosnies viršuje ir durelėse taip pat galima montuoti elektrinius šildymo vamzdžius. Daugiau elektrinių šildymo vamzdžių reikėtų įrengti tose vietose, kur krosnies šilumos nuostoliai yra santykinai dideli, šalia krosnies durelių angos ir prie vibruojančios dugno krosnies išleidimo angos.
2. Yra trys montavimo būdai: gofruoto tipo, spiralinio tipo ir juostos formos elektrinis šildymo vamzdis. Kalbant apie eksploatavimo trukmę, geriausias yra gijų formos gofruotasis tipas, po jo seka juostelės formos gofruotasis tipas ir gijos formos gofruotasis tipas. Spiralė yra blogiausia. Gofruotų siūlų elektriniai šildymo vamzdžiai turi geriausias šilumos mainų sąlygas.
3. Sumažinkite spinduliuotės apsaugą tarp elektrinių šildymo vamzdžių ir krosnies sienelės atraminių plytų. 4. Vidutinės temperatūros krosnyse elektrinių šildymo vamzdžių laikymui turėtų būti naudojami didelio aliuminio gaminiai. Gryno aliuminio oksido gaminiai turėtų būti naudojami aukštos temperatūros krosnyse, kurių krosnies temperatūra viršija 1000 laipsnių. Žemos temperatūros krosnyse gali būti naudojami bendrieji molio gaminiai. Geležies oksido kiekis ugniai atspariuose galutiniuose gaminiuose turi būti nedidelis, o asbestas, šlako vata, vandens stiklas ir kt. neturi liestis su elektriniais šildymo vamzdžiais.
Informacija: Šiai dienai THERMOFLOOR NEO negaminame. Naujas geresnių savybių THERMOFLOOR - gaminamas iš žaliavos skirtos kietoms putplasčio markėms, dėl geresnio puptalsčio granulių sukepimo gaminys tampa tvirtesnis, padidėjęs tvirtumas ir elastiškumas palengvina grindinio šildymo vamzdžio montavimą.
Montavimo būdai ir matmenys

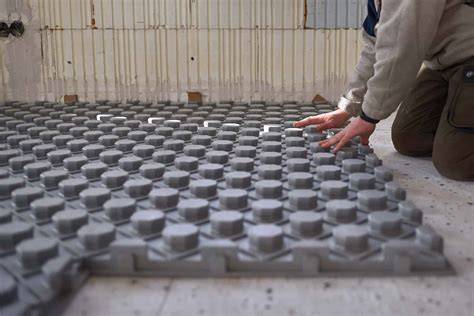

Thermofloor NEO sistemoje vamzdynas, kaip taisyklė, pradedamas montuoti nuo kolektoriaus. Šildymo vamzdžių klojimo būdas priklauso nuo patalpos pobūdžio (paskirties, formos), atitvarinių konstrukcijų (išorinių sienų, langų) išdėstymo, grindų konstrukcijos ir taikomos vamzdžių tvirtinimo technikos. Spiralės formos išdėstymas užtikrina tolygiausią temperatūros pasiskirstymą šildymo paviršiuje, nes tiekimo ir grąžinimo vamzdžiai yra išdėstyti pakaitomis vienas šalia kitų. Monuojant vamzdelį patogiausia laikyti prieš save ir montuoti tarp gumbelių / tvritninimų švelniai vingiuojant. Jei reikia, galima papildomai įspaudžiant koja.
Montavimo pradžia: pradedant montavimą spirale, tiekimo vamzdis montuojamas planuojamo vamzdžio kontūro išorėje. Apsukus pirmą kilpą, tarp tiekimo vamzdžio paliekamas 2x žingsnio atstumas (2/4/6 gumbeliai) ir montuojama kita konturo kilpa. Tokiu principu vamzdis motuojamas iki konturo vidurio. Konturo viduryje montuojama dvigubą kilpą, atremiant vamzdį į išorinius gumbelius. Grįžimo kilpos montuojamos tarp jau paklotų tiekimo vamzdžio konturų planuojamo žingsniu.
1. Įprastas vienos galvutės šildymo vamzdis reiškia šildymo vamzdį be pertvaros, sriegio ar kitų tvirtinimo būdų. (4) Įrengiant srieginius vienos galvutės šildymo vamzdžius, šildymo vamzdžiai turi būti prisukami sriegiais prie dalių, kurias reikia pritvirtinti. Paprastai šie vamzdžiai naudojami skysčiams šildyti.
Vamzdžių medžiagos ir jų pasirinkimas

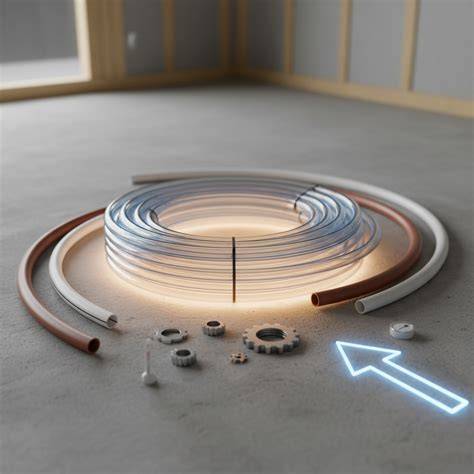

Rinka siūlo didelį polipropileno vamzdžių pasirinkimą. Tačiau didžiausia paklausa yra: Vamzdžiai PN-10, PN-16, PN-20, PN-25. Išorinis skersmuo dažnai 20-110 mm; vidinis - atitinkamai. Sienelės storis priklauso nuo skersmens ir svyruoja. PP vamzdžiai gali būti sustiprinti arba nestiprinti. PPR vamzdžiai turi pramoninę paskirtį; gamintojas nerekomenduoja jų naudoti geriamam vandeniui transportuoti. Grindinio šildymo sistemoms dažnai naudojami lankstūs PP, PEX, PE-RT vamzdžiai su aliuminio tarpsluoksniu arba aliuminio sluoksniu, kurie sumažina oro įsrautus ir pagerina mechaninį tvirtumą.
Vario vamzdžiai suteikia atsparumą aukštai temperatūrai, stiprumą ir gerą šilumos laidumą, tačiau jų montavimas gali būti sudėtingesnis. Plieniniai vamzdžiai pasižymi dideliu stiprumu ir stabilumu, bet montavimas gali būti sunkesnis. Dauguma šildymo sistemų šiuo metu naudoja plastikinės konstrukcijos vamzdžius dėl lengvesnio montavimo ir energijos taupymo, tačiau pasirinkimas priklauso nuo šilumos šaltinio tipo, darbinio slėgio ir ilgio.
Grindų šildymo projektavimas ir įrengimas
Prieš įrengiant grindų šildymą būtina parengti projektą: įvertinti šilumos nuostolius, nustatyti vamzdžių skersmenį ir žingsnį, apskaičiuoti grindų dangos šiluminę varžą, parinkti tvirtinimo būdus ir kolektorius. Projektas padeda užtikrinti tinkamą šilumos paskirstymą ir efektyvumą. Grindų šildymo atveju atsižvelgiama į grindų dangos šiluminę varžą, baldų išdėstymą, izoliaciją ir betono sluoksnio storį.
Optimalus grindų šildymo darbo principas - žematemperatūris šildymas, kai paviršiaus temperatūra siekia apie 24 °C, o esant didesniems nuostoliams - iki 27-28 °C. Šiluma plinta per betoną ir pasiekia ir grindų paviršiaus, ir patalpos orą, sukuriant tolygų komfortą nuo kojų iki lubų. Dažniausiai rekomenduojama maksimali vidutinė tiekiamo vandens temperatūra iki 50 °C.
Vamzdžių klojimo atstumai ir jų įtaka šildymo efektyvumui

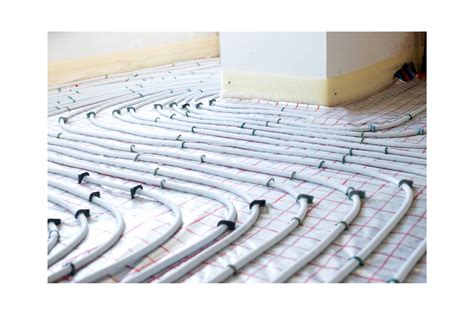

Dažnai naudojami vamzdžių diametrai grindims yra 16-20 mm. Mažesnis skersmuo leidžia greičiau pasiekti šilumos paskirstymą, tačiau didesnis skersmuo didina vandens tūrį ir gali ilgesnį laiką teikti šilumą. Atstumas tarp vamzdžių dažnai svyruoja nuo 10 iki 20 cm, priklausomai nuo šilumos poreikio ir grindų konstrukcijos. Tarptautinėje praktikoje tipiniai skersmenys ir atstumai: 16 mm - 200 mm, 20 mm - 150 mm, 25 mm - 100 mm, bet regionuose gali būti koreguojama.
Veiksniai, lemiantys atstumą tarp vamzdžių: šilumos išėjimo poreikiai, vamzdžio skersmuo, šilumos šaltinio temperatūra, grindų konstrukcija ir apkrova. Tankesnis išdėstymas dažnai reikalingas šiltose zonose, pvz., vonios kambaryje, o gyvenamosiose patalpose galima šiek tiek išsisklaidyti.
GRINDŲ ŠILDYMO MONTAŽAS
Grindų šildymo projektavimas ir įrengimas reikalauja skaičiavimų ir planavimo. Po grindų klojimo vamzdis gali būti tiesiog įmontuotas į betono plokštę arba įrengtas po grindų danga - priklausomai nuo konstrukcijos. Pagrindiniai grindų šildymo privalumai - lengvas montavimas, galimybė integruoti su išmaniųjų namų technologijomis, mažesnės energijos sąnaudos ir didesnė estetinė laisvė. Tačiau būtina laikytis projektavimo principų, kad išvengtume šilumos nuostolių ir užtikrintume tolygų šilumos paskirstymą.

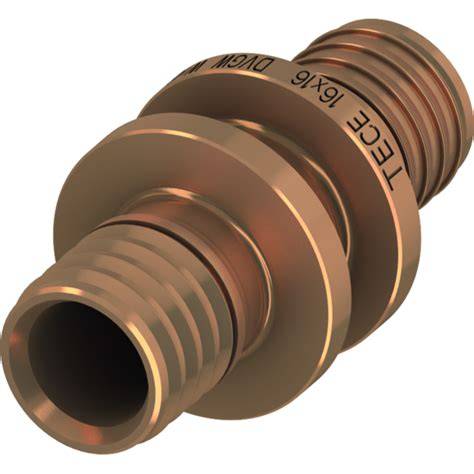

Sklandžiam grindų šildymo įrengimui būtina naudoti tinkamus kolektorius, balansuojančius ventilius ir užtikrinti, kad sluoksniuose būtų užtikrintas tinkamas atskirų kontūrų srautas. Jei dėl klojimo trūksta metražų, gali būti įmanomas sujungimas TECEflex tipo jungtimi, kai vamzdis išplečiamas ir užsukamas į tvirtinimo detalę.
Dažniausiai pasitaikantys klaidos ir mitai
Dažnai girdimi mitai apie grindų šildymą: vienodo srauto atskirai patalpoms nereikalingas - realybė tokia, kad kiekvienai patalpai reikia skirtingo srauto, o norint vienodo temperatūros, būtina skirtingų srauto kiekių reguliavimas. Kitas mitas - grindų šildymas netinka miegamiesiems; iš tiesų, su tinkama temperatūros kontrole galima pasiekti labai komfortišką klimatą miegamajame. Dar vienas mitas - grindų šildymas kelia dulkes; iš tikrųjų dėl to, kad šiluma spinduliuoja per visą plotą, nedidelė konvekcija įvyksta mažiau, o dulkės dažniausiai kyla iš radiatorių.
- Projektuokite sistemą ir naudokite patikimus gamintojų vamzdžius bei įrangą.
- Atlikite temperatūros valdymą ir reguliavimą per termostatus ar išmanąsias sistemas.
- Patikrinkite jungčių sandarumą, atlikdami slėgio bandymą ir kelių kartų užspaudimus su polimerinėmis medžiagomis.
Užbaigimas: kokybė ir ilgaamžiškumas
Vamzdžių pasirinkimas, jų įrengimas ir tinkamas surinkimas lemia šilumos paskirstymo efektyvumą, energijos sąnaudas ir sistemos ilgaamžiškumą. Teisingas vamzdžių skersmuo, žingsnis ir medžiagų pasirinkimas užtikrina, kad sistema veiks patikimai daugelį metų. Grindų šildymo sistemos gali būti integruotos su išmaniosiomis technologijomis, todėl patogumas ir energijos taupymas yra realūs privalumai.
