Šildomos grindų konstrukcijos apskaičiavimas gali būti patikėtas specialistui, o tai gali būti padaryta savarankiškai, o tai padės sutaupyti daug lėšų. Grindinis šildymas - tai viena iš šildymo sistemos veislių, kurioje pastatas oras šildomas iš apačios. Šiuolaikiniai namų savininkai pageidauja vandens šildomos grindys, kuriai būdingas didesnis biudžetas, palyginti su elektriniu. Ši parinktis labiau tinka kambariams su individualiais šildymo ir privačiojo sektoriaus namais.
Vykdymas iš chemiškai inerto, karščiui atsparios medžiagos, apsaugoti nuo korozijos ir nėra linkę kalkių susidarymui. Statybų kodeksai griežtai draudžia naudoti plieninius vandens ir dujų vamzdžius. Atsparumas išoriniams poveikiams. Stiprumas. Pakankamas ilgis. Todėl stipriai įrengtoje patalpoje šilumos šaltinio plotas bus daug mažesnis. Atstumas tarp vandens grindų vamzdžių (kilpos kampas) tiesiogiai įtakoja kontūro ilgį ir svyruoja nuo 10 iki 30 cm.
Vamzdynų suvartojimas 1 m2, pog. Siekiant supaprastinti skaičiavimus, naudojama optimali vidutinė vamzdžių srauto vertė 1 m2 paviršiaus - 5 linijinių metrų medžiagos. Atstumas tarp šildymo grindų kontūrų yra svarbus sistemos parametras. Išryškėjo modelis: kuo mažesnis žingsnis, tuo šiltesnis grindis. Patogiausias montavimo būdas yra betonavimas. Šilumos izoliacija. Kruopščiai nuvalykite grindis ir padenkite šilumos izoliacine medžiaga, kuri yra dažniausiai naudojama putos. Atsparumas vandeniui. Virš putplasčio uždėkite hidroizoliacinę medžiagą. Pavyzdžiui, polietilenas. Sustiprinimas. Kontūrų klojimas ir tvirtinimas. Slėgio bandymai. Supilimo tirpalas. Paruoštas grindų užpilamas betonas. Zastilka. Paskutinis šildomo grindų montavimo etapas yra kolektoriaus korpuso tvirtinimas. Kolektorius yra įtaisas, palaikantis vamzdžių slėgį, pastovią temperatūrą ir antrinį vandenį.
Grindų dengimas sausu (arba plokščiu) būdu taip pat gali būti atliekamas atskirai. Tai yra, grindys gali būti išnaudotos iš karto po to, kai jis buvo uždėtas. Dažniausiai naudojamos medinės grindys dėl medžiagos natūralumo ir prieinamumo, taip pat paprastos savikontrolės galimybės. Polistireno sistemos yra išklotos surenkamais blokais, derinant juos tiesiais ir sukamaisiais kilimėliais. Tokiu atveju polistireno putplasčio plokštės taip pat yra šiluminės izoliacijos elementas. Plaukiojantis variantas: konstrukcija nėra tvirtai sujungta su pagrindu. Šiltuose rąstuose įrengtos paruoštos modulinės plokštės iš suformuotų kanalų ir padengtos geležine juosta arba sustiprinta tinkleliu, siekiant pagerinti šilumos perduodimą ir vamzdžių fiksavimą.

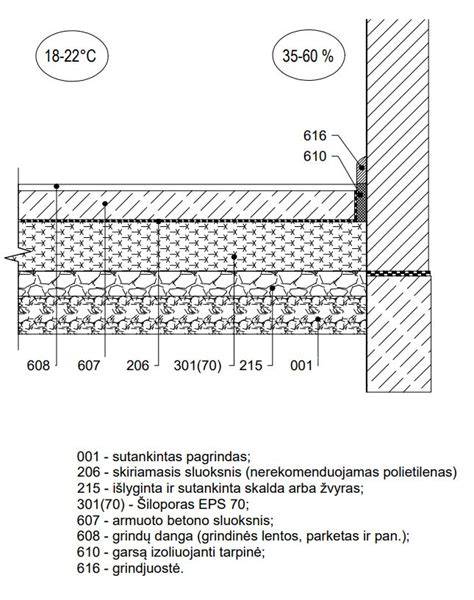

Jei ateityje planuojate padengti baigtą grindį linoleumu, jums reikia papildomos apsaugos - hidro ir garo barjerų. Šioje srityje galima naudoti gipso pluošto lakštus, OSB, medžio drožlių plokštes arba didelio emisijos lipnias plokštes. Šilumos izoliacija ant žiedinių plokščių. Pagrindinis skirtumas nuo pirmojo montavimo varianto yra ne modulinių blokų montavimas ant atramos, bet skirtingų ilgių, bet standartinio pločio vamzdžiai. Jie gali būti išdėstyti ant bet kokio paviršiaus, net jei nėra pagrindo. Granab sistema. Naudodamiesi šiuo metodu, galite net ir netobuliai purviną paviršių padengti puikiai plokščią grindį. Tai pasiekiama naudojant specialius modulius, pagrįstus judančiomis reguliuojamomis atramomis. Rėmo viršuje yra medinės plokštės, paruoštos vamzdžiams, po to - metalinė juosta ir pačiame vamzdžio viršuje.
Grindinis šildymas yra ne tik patogus, bet ir gražus. Sutinku, malonu vaikščioti basomis ant šilto linoleumo ar kilimo. Taip, vaikams patogu žaisti. Norėdami sužinoti, kaip tinkamai apskaičiuoti šilto grindų vamzdį, žr. Vienas svarbiausių namo statybos etapų yra tinkamas šildymo sistemos išvedžiojimas. Tinkamai parinkti vamzdžiai turi užtikrinti tolygų šilumos paskirstymą. Jų pasirinkimas turi atitikti pastato šilumos poreikį, taip pat turimas technines sąlygas. Rinkoje galima rasti plastikinių vamzdžių, bet ir populiarių varinių variantų. Perskaitę šį straipsnį, sužinosite, kuo jie skiriasi. Papasakosime jums taip pat apie tai, kuo pasižymi plieniniai vamzdžiai ir kas lemia sistemos ilgaamžiškumą.
Vamzdžių tipai, skersmenys ir jų pasirinkimo kriterijai
Vamzdžiai, naudojami konkrečioje šildymo sistemoje, turi įtakos daugeliui svarbių visos sistemos veikimo veiksnių. Pirmiausia jie lemia visos sistemos energinį efektyvumą. Tuo pačiu vamzdžių pasirinkimas taip pat turi įtakos sistemos ilgaamžiškumui ir kasdieniam jos saugumui. Konkrečių vamzdžių pasirinkimas turi atitikti šilumos šaltinio tipą, šilumnešio temperatūrą, darbinį slėgį, taip pat sistemos ilgį ir trasos maršrutą. Pavyzdžiui, plastikiniai vamzdžiai, dėl mažo hidraulinio pasipriešinimo, reikalauja mažesnės siurblio jėgos, kas leidžia sumažinti eksploatacijos išlaidas. Tuo tarpu variniai ir plieniniai vamzdžiai pasižymi dideliu tvirtumu ir puikiu atsparumu aukštai temperatūrai. Apie konkrečius modelius papasakosime daugiau netrukus, o taip pat prisiminkite, kad tiek pat svarbus jų pasirinkimas, kaip ir išdėstymas.

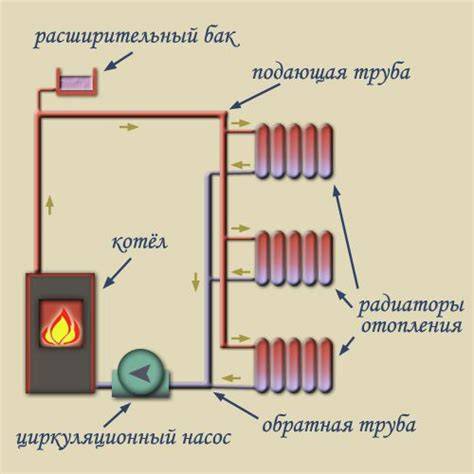

Prieš atkreipdami jūsų dėmesį į tai, kuo skiriasi polipropileniniai vamzdžiai nuo metalinių variantų, dar sutelksime dėmesį į tai, koks jų diametras bus optimalus. Turite žinoti, kad per mažas diametras gali sukelti per didelį hidraulinį pasipriešinimą ir netolygų šildymą, o per didelis padidina vandens tūrį sistemoje. Taip pat atkreipkite dėmesį, kad vamzdžių skersmens padidinimas susijęs su didesnėmis išlaidomis. Šilumos šaltinio tipas ir galia - įvairios šildymo sistemos, tokios kaip dujiniai katilai, šilumos siurbliai ir elektrinis šildymas, turi skirtingas reikalavimus dėl vandens tekėjimo ir slėgio sistemoje. Atstumas nuo šilumos šaltinio iki tolimiausio imtuvo - kuo toliau, tuo didesnį vamzdžio diametrą reikėtų naudoti. Taip galima užtikrinti tinkamą vandens tekėjimą ir išvengti slėgio nuostolių. Pageidaujama temperatūra patalpose - kuo aukštesnė pageidaujama temperatūra, tuo svarbesnis yra vamzdžio diametras. Optimalų vamzdžių skersmenį geriausia aptarti su patyrusiu asmeniu, kuris atsižvelgs į šalto vandens sistemos tipą, šilumos šaltinį ir vartotojų lūkesčius.

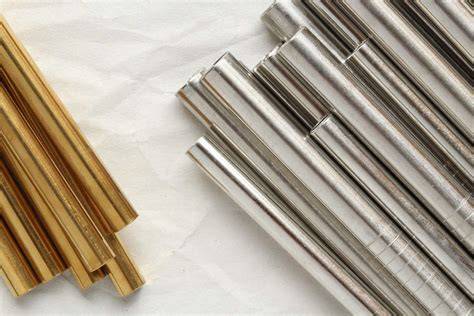

Įvairūs vamzdžių tipai (C.O.) rinkoje: plieno, vario ir plastiko. Pagrindinė vamzdžių šildymo dalis yra pagaminti iš plieno, vario ir plastiko. Galutinis pasirinkimas turi priklausyti nuo to, ar kalbame apie radiatorius, ar grindų šildymą. Svarbi pati temperatūra, biudetas ir mūsų asmeninės nuostatos. Vamzdžių tipas taip pat įtakoja darbinį slėgį ir leistiną temperatūrą. Vario vamzdžiai yra vieni populiariausių sprendimų planuojant centrinį šildymą. Jų didelis populiarumas atsiranda, kad jie yra universalūs naudoti, nes jie tinka praktiškai visoms populiarioms C.O. sistemoms. Vario turi labai didelį atsparumą aukštai ir staigiems temperatūros pokyčiams, taip pat slėgiui ir UV spinduliams. Be to, pasižymi dideliu atsparumu korozijai ir mechaniniams pažeidimams, kas padidina šildymo sistemos ilgaamžiškumą. Vario vamzdžiai užtikrina efektyvų pastato šildymą, nes turi santykinai mažesnį hidraulinį pasipriešinimą ir palaiko pastovią vandens temperatūrą visame cikle. Taip pat verta paminėti, kad varinių vamzdžių montavimas yra gana lengvas. Kad variniai vamzdžiai nesukeltų didelių šilumos nuostolių, būtina naudoti specialią izoliaciją. Šildymo sistemose dažnai taip pat naudojami plieniniai vamzdžiai. Jų didelis privalumas yra puiki stiprumas ir padidinta šiluminė stabilumas, kurį lemia jų sienelių storis bei nedidelis šios medžiagos išsiplėtimas esant aukštai temperatūrai. Dėl to jie gali būti naudojami daugelį metų dujų ar vandens šildymo sistemose. Vis dėlto verta prisiminti, kad plieninių vamzdžių montavimas gali būti šiek tiek sunkesnis nei varinių ar plastiko. Labai populiarus pasirinkimas yra vamzdžiai, pagaminti iš plastiko. PP vamzdžiai yra tvirti ir universalūs. Jie plačiai naudojami vandens, šildymo ir netgi pramoninėse sistemose. Be jų, dažnai pasirenkamos PEX vamzdžiai (polietileniniai vamzdžiai) pagaminti iš vadinamojo kryžminio polietileno. Jų didžiausi privalumai yra atsparumas aukštai temperatūrai, šalčiui ir taip pat atsparumas pažeidimams. Plastikiniai vamzdžiai nerūdija ir nerūdytina.
CO sistemose būtina naudoti vamzdžius su anti-difuzijos danga, kuri apsaugo nuo to ir nuo oksidacijos. Daugeliu atvejų jiems nereikia naudoti šiluminės izoliacijos, tačiau šildymo sistemose rekomenduojama jos naudoti siekiant sumažinti šilumos nuostolius. Plastikinis vamzdis radiatoriams nebus tinkamas vietose, kur vandens temperatūra viršys 90 °C. Kodėl? Tai gali sukelti jų deformaciją ir įtrūkimą. Vis dėlto, standartinėse sistemose su katilu ar siurbliu temperatūra retai būna didesnė nei 75 °C. Labai inovatyvus sprendimas, kuris šiuo metu dažnai naudojamas sistemose, yra daugiaplaniai vamzdžiai. Daugiasluoksniai vamzdžiai gali būti sudaryti iš polibutileno, PEX (kryžminio polietileno) arba PE-RT, sujungta su aliuminio sluoksniu.
Metalinių vamzdžių pranašumai ir trūkumai: jų universalumas, ilgaamžiškumas ir gebėjimas efektyviai pernešti šilumą, bet montavimas gali būti sunkesnis. Plastikiniai vamzdžiai - lengvi, lengvai montuojami, prisideda prie energijos taupymo. Individualus pasirinkimas turi būti pagrįstas sistemos tipu bei jūsų asmeniniais lūkesčiais. Gera projekcija ne tik sumažina šilumos nuostolius, bet ir kalkių nuosėdas. Skydo vožtuvai ir kiti būtini sistemos elementai gali veikti efektyviai daugelį metų.
Atstumo tarp vamzdžių reikšmė ir praktiniai skaičiavimai
Grindų šildymo vamzdžių atstumo standartas nurodo gaires ir rekomendacijas dėl atstumo tarp vamzdžių grindų šildymo sistemoje. Tai svarbus veiksnys, užtikrinantis efektyvų šilumos paskirstymą ir komfortą šildomose patalpose. Tačiau svarbu pažymėti, kad grindų šildymo vamzdžių atstumo standartai gali skirtis priklausomai nuo konkrečių reikalavimų ir taisyklių skirtinguose regionuose ar šalyse. Įvadas į grindų šildymą: Grindinis šildymas, taip pat žinomas kaip spindulinis grindų šildymas, yra pastatų šildymo būdas, tiekiant šilumą tiesiai per grindų paviršių. Jis užtikrina patogų patalpų klimatą tolygiai skleiddamas šilumą visame grindų plote.
Keli veiksniai turi įtakos optimaliam atstumui tarp grindų šildymo vamzdžių: a) Šilumos išėjimo reikalavimai, b) Vamzdžio skersmuo, c) Šilumos šaltinio temperatūra, d) Grindų konstrukcija. Rekomenduojami atstumo standartai: gyvenamiesiems pastatams dažnai 150-200 mm (6-8 colių); komerciniai pastatai gali reikalauti kitų atstumų. Visada patartina konsultuotis su šildymo inžinieriumi ar tiekėju, kad nustatytumėte tikslų vamzdžių atstumą jūsų projektui.
Prieš planuojant įrengimą svarbu įvertinti: šilumos nuostolius, grindų konstrukciją, šilumos paduodamą srautą ir kitus faktorius. Dažnai naudojami praktiniai orientyrai: 10 cm žingsnis - apie didesnę šilumos paskirstymą, 15 cm - tolygesnei temperatūrai, 20 cm, 25 cm, 30 cm - įvairiam šildymo režimui. Realybėje dažniausiai taikomi 10-20 cm žingsniai. Skaičiuoklė pradeda nuo konservatyvių orientyrų: 60 m 12 mm, 80 m 16 mm, 90 m 17-18 mm ir 100 m 20 mm vamzdžiui, jau įskaitant nuvedimus. Jei bendras vamzdžių ilgis viršija ribą, būtini keli kontūrai.

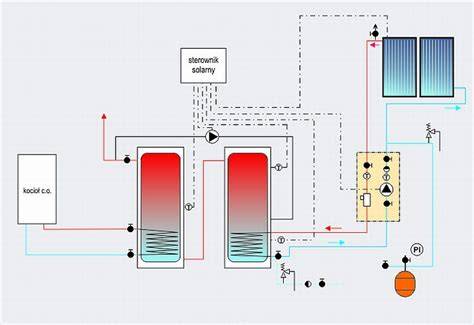

Suprojektuotas vamzdžių išdėstymas turi užtikrinti, kad šilumos nuostoliai į apačią neviršytų nustatytų ribų. Optimalus grindų šildymo projektas įtraukia: įvertinimą, grindų šilumos laidumą, vadinamąją šilumos varžą, vamzdžių skersmenį, išdėstymo tankį, tvirtinimo būdus, betono sluoksnį ir kurie atitikke grindų dangą. Atnaujinant interjerą ar statant naują namą svarbu įtraukti balansuojamus kolektorius ir perdarymo ventilius atskirų kontūrų nuorinimui.
Darbiniai aspektai: laikykitės rekomendacijų ir mitų ar teiginių atnaujinimų
Vienas iš dažniausiai užduodamų klausimų: kaip tiksliai išdėstyti vamzdžius ir koks atstumas užtikrins vienodą šildymo galią visose patalpose. Teisingai suprojektuota ir įrengta sistema veiks be trikdžių, jei bus naudojami patikimi gamintojų produktai ir tinkamai prižiūrima. Dažnas mitas - kad temperatūra grindų šildyme turi būti vienoda visose patalpose, nereikalingas skirtingas vandens srauto kiekis. Iš tiesų kiekvienai patalpai gali būti reikalingas skirtingas srauto kiekis, kad išgautumėte pageidaujamą oro temperatūrą. Taip pat mitas, kad grindų šildymas netinka miegamiesiems dėl per didelio šilumos poveikio; vietoj to būtina įdiegti temperatūros reguliavimo sistemą, leidžiančią pasirinkti komfortabilų temperatūros lygį atskirose zonose.
Be to, teigiama, kad grindų šildymas skleidžia dulkių, tačiau ekspertai nurodo, jog dulkių šaltinis dažniausiai yra radiatoriai per konvekciją, o grindų šildymas su spinduliuojama šiluma mažina konvekciją ir dulkių pakilimą. Pagrindinė grindų šildymo įrengimo sąlyga - pastato sandarumas ir maži šilumos nuostoliai, kad grindų paviršiaus temperatūra liktų patogi 24-28 °C diapazone.
Pagal normas, pavyzdžiui EN 1264, yra nustatomos didžiausios grindų paviršiaus temperatūros: 29 °C gyvenamojoje zonoje, 33 °C vonios kambaryje ir 35 °C kraštinėje zonoje. Atsižvelgiant į šias ribas, skaičiuojama šilumos galia ir hidroizoliacijos bei izoliacijos sluoksnių reikmės. Dažnai naudojami atstumai tarp vamzdžių 10-20 cm, o vonios ar išorinėse zonose gali būti tankesnis žingsnis iki 10-15 cm, siekiant užtikrinti komfortą.
