Šildomų grindų vamzdžių klojimo būdai

Šildomų grindų įrengimas yra kruopštus procesas, kuris prasideda nuo projektavimo. Prieš pradėdami įrengimo darbus, reikia užtikrinti, kad grindų paviršius būtų lygus ir švarus. Nešvarumus, dulkes ir šiukšles reikia pašalinti, kad būtų išvengta nelygumų. Grindo paviršius turėtų būti sausas. Vienas iš būdų tai užtikrinti - naudoti drėgmės matuoklį.

Montavimo būdai

Nepriklausomai nuo pagrindo, šildomos grindys montuojamos vienu iš dviejų būdų. Tai dažniausias pasirinkimas naujos statybos vieno aukšto namuose arba pirmame aukšte. Šlapiasis būdas (su betonu) reikalauja daugiausiai medžiagų ir laiko, bet užtikrina geriausią izoliaciją nuo šalto grunto. Sausasis būdas apsieina be betono. Vamzdžiai klojami į frezuotas plokštes, o viršuje tiesiogiai dedama grindų danga.

Šlapioje konstrukcijoje rekomenduojamas betono storis virš vamzdžių - nuo 30 mm iki 70 mm, optimaliausias betono storis virš vamzdžio yra 45 mm. Montuojant šlapiuoju būdu, fiziniai darbai trunka 3-7 dienas, bet reikia laukti 28 dienas, kol betonas sukietės. Tai reikalauja ilgesnio džiovinimo laiko: dėl didelio grindų inertiškumo jų įšilimo ir ataušimo laikas yra ilgesnis.

Sausasis būdas ypač aktualus tiems, kas renovuoja seną namą ir negali apkrauti perdangos betonu. Medinės sijos neatlaikys storo betono svorio, todėl čia naudojamas sausasis būdas. Tai lengviausia konstrukcija, bet ji kainuoja brangiau nei šlapiasis būdas.

Trijų pagrindinių montavimo būdų aprašymas

• Vamzdyną tvirtinant prie armavimo tinklo dirželiais ar viela: reikia 20-50 mm EPS (min 100 kPa), plėvelės 200 μm, armavimo tinklo 150x150x3,8 mm ir dirželių vamzdynui tvirtinti.
• Vamzdyną tvirtinant smeigėmis su Takeriu: reikia 20-50 mm EPS (100-200 kPa), blizgios plėvelės su žymėjimu, smeigių vamzdyno tvirtinimui ir Takerio įrenginio.
• Vamzdyno montavimas į specialias plokštes (Thermo, Thermofloor ir pan.): būtinos šildomų grindų montavimo plokštės - jos pakeičia daugelį tradicinių sluoksnių ir žymiai pagreitina darbą.

Montavimo greitis kaip taisyklė 2-4 kartus greitesnis nei tradicinis vamzdžio montavimas ant tinko - tai reiškia, kad per tą patį laiką galite aptarnauti kelis objektus. Plokštės turi vientisą izoliacinį pagrindą ir reljefinius vamzdyno tvirtinimo elementus. Šildomų grindų montavimo plokštės skirtos supaprastinti vamzdyno montavimo procesą.

Thermo ir kitos specialios plokštės

Vadinamajai „šlapiajai“ grindinio šildymo konstrukcijai, užliejamai betonu, įrengti itin patogūs ir naudingi specialūs paklotai, kurie atlieka dvigubą funkciją - yra termoizoliacinis sluoksnis ir šildymo vamzdelių įtvirtinimas. Thermo plokštės paviršius yra reljefinis, tarp aštuoniakampių konusų lengvai įsispraudžia ir stabiliai laikosi 16-18 mm grindų šildymo vamzdeliai.

Thermo grindinio šildymo plokštės gali būti montuojamos tiesiai ant sutankinto grunto arba ant lygių polistireninio putplasčio plokščių pakloto, betono pagrindo ar senų grindų - priklausomai nuo siekiamos energinio efektyvumo klasės. Plokštės turi užraktus, kurie sandariai sujungia plokštes vieną su kita.

Montuojant tiesiai ant grunto, reikia turėti omenyje, kad daug šilumos nueitų į gruntą, todėl rekomenduojama iš apačios kloti lygias putplasčio plokštes. Ant grunto rekomenduojama naudoti storesnę izoliaciją arba aukštesnio kietumo plokštes. Bet kuriuo atveju nereikalingas armatūros tinklas ir vamzdyno tvirtinimas, nes reljefinė plokštė laiko vamzdį be papildomų tvirtinimų.

Vamzdžių tvirtinimas ir darbų eiga

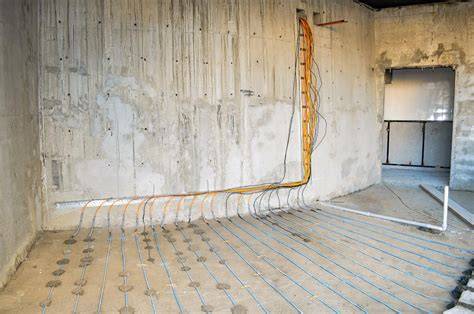

Visas plėvelės paviršius turi būti kruopščiai patikrintas po klojimo, siekiant užtikrinti, kad nėra nei tarpų, nei raukšlių. Po plėvelės klojimo ateina šildymo kabelių ar vamzdžių montavimas. Šildymo kabeliai ar vamzdžiai turi būti klojami pagal iš anksto parengtą planą, siekiant optimizuoti šilumos paskirstymą. Būtina atkreipti dėmesį į šildymo kabelių ar vamzdžių tarpusavio atstumus.

Vamzdelio diametras (d14, d16, d17, d20) parenkamas atsižvelgiant į patalpų dydį bei jų šiluminį apkrovimą: mažoms, renovuojamoms patalpoms rekomenduojami mažesnio skersmens vamzdžiai, didesnių plotų patalpoms - didesnio skersmens. Vamzdžių tvirtinimas, jei jis reikalingas, turi būti suderintas su pasirinkta grindų konstrukcija ir atitikti vamzdžių gamintojų rekomenduojamus būdus.

Vamzdyno montavimui į plokštes pakanka vieno darbuotojo; du darbuotojai vienu metu gali montuoti grindinį šildymą skirtinguose patalpose. Grindinio šildymo vamzdžio montavimui naudojant plokštes nereikia plėvelės, tinklo ir dirželių - tai taupo laiką ir darbų sąnaudas.

Vamzdžių pasirinkimas ir kiekiai

Šildomų grindų įrengimui gali būti naudojami daugiasluoksniai arba paprasti vamzdžiai be aliuminio. Vamzdžiai turi būti klojami pradedant nuo kolektoriaus - pagrindinio įtaiso, kuris leidžia reguliuoti grindų temperatūrą. Bendras vieno kontūro vamzdynų ilgis paprastai neturėtų viršyti 80 metrų, o vieno kontūro plotas dažnai rekomenduojamas neviršyti 20 m².

Mūsų namui pagal projektą reikėjo kloti D16 skersmens vamzdį, o bendrai buvo nupirkta net 1200 metrų Wavin vamzdžio 16×2,0. Vamzdis vos tilpo į automobilį. Viskas rodo, kad vamzdžių kiekis priklauso nuo namo plano, kontūrų ilgių ir pasirinkto žingsnio tarp vamzdelių.

Atstumas tarp vamzdžių ir dėmesio zonos

Atstumas tarp vamzdžių dažniausiai svyruoja nuo 10 iki 30 cm, priklausomai nuo sistemos tipo, grindų dangos ir šilumos poreikio. Kuo tankiau suklojami vamzdeliai, tuo didesnė šildymo galia, tuo galima naudoti žemesnę vandens temperatūrą.

Jeigu didelių matmenų langai sudaro šilumos tiltelius, prie jų šildymo vamzdelių žingsnis projektuojamas tankesnis. Pvz., sanmazguose vamzdeliai gali būti kas 15 cm, o bendrose erdvėse - 17 cm arba 20 cm. Rekomenduojami atstumai pagal vamzdžio skersmenį dažnai nurodomi projekte.

Vamzdžių žingsnio pavyzdžiai

Vis dėlto galioja taisyklė: kuo tankiau suklojami vamzdeliai, tuo vienodesnis grindų paviršiaus šilumos pasiskirstymas, tačiau didėja medžiagų sąnaudos ir kaina. Atstumas turi būti pritaikytas pagal kambario šilumos nuostolius ir grindų dangos šiluminę varžą.

Kolektoriai ir srauto reguliavimas

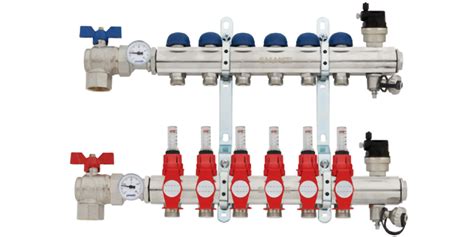

Vamzdžių paskirstymas turėtų būti sumontuotas naudojant reguliuojamus (balansuojamus) kolektorius. Būtini vožtuvai kontūrų nuorinimui. Kolektorius - pagrindinis prietaisas grindų šildymo kontūre, kuris gali automatiškai palaikyti nustatytus vandens parametrus ir užtikrinti pastovų nustatytą srautą. Šiuo metu populiariausi yra AFC kolektoriai su Automatic Flow Control technologija.

AFC technologijos vožtuvus labai lengva subalansuoti: tereikia nustatymo skalę pasukti į reikiamą padėtį. Po nustatymo vožtuvas veiks kaip srauto ribotuvas, ir papildomos balansavimo armatūros paprastai nereikės. Naudojant AFC armatūrą, svarbu palaikyti sistemoje statinį slėgį ir švarą.

Slėgio bandymai ir testavimas

Prieš įrengtas šildomas grindis užliejant betono sluoksniu, jos yra testuojamos. Prieš betonavimo etapą šildomų grindų sistema turi būti kruopščiai patikrinta, siekiant išvengti vandens nutekėjimo vietų, kadangi užliejus betonu, šio nesklandumo ištaisyti nepavyks. Slėgio bandymą atlikite prieš betonavimą ar dangos klojimą.

Šildymo vamzdeliai buvo išvedžioti per vieną dieną. Visas grindų paruošimas betonavimui užtruko 7 darbo dienas. Po savaitės nuo šildymo išvedžiojimo atėjo laikas betonuoti grindis. Grindų betonavimo darbai kainavo 1170 eur. Darbas buvo pradėtas anksti ryte, o 15 val jau atsisveikinome su meistrais.

Izoliacija, kompensaciniai sluoksniai ir temperatūrinės siūlės

Laikantis principo, kad šilumos nuostoliai į apačią neturi sudaryti daugiau nei 10 proc. sistemos galios, šiluminės izoliacijos storis neturėtų būti mažesnis nei 100 mm ant grunto, 30 mm - virš šildomų patalpų, 150 mm - virš atvirų erdvių. Tinkamo izoliacijos storio pasirinkimas yra svarbus žingsnis. Paprastai rekomenduojamas izoliacijos storis yra nuo 30 iki 50 mm, tačiau rekomenduojama platesnė izoliacija ant grunto.

Kompensacinę juostą klijuokite palei visas sienas ir kolonas. Temperatūrines siūles reikia įrengti patalpose, kurių plotas > 40 m², vienos kraštinės ilgis > 8 m arba ilgio ir ploto santykis didesnis kaip 2:1. Kompensacinės siūlės ar atitvaro storis ne mažesnis kaip 8 mm, medžiaga - pūstas polietilenas arba putų polistirolas, atitvaro aukštis didesnis nei švarių grindų lygis.

Grindų dangos ir jų derinimas su šildomomis grindimis

Šildomos grindys reikalauja tinkamos dangos, kad šiluma būtų perduodama efektyviai. Plytelės ir akmens masės grindys puikiai tinka šildomoms grindims dėl savo aukšto šilumos perdavimo koeficiento. Parketas ir laminatas yra populiarus pasirinkimas šildomoms grindims dėl savo estetinės išvaizdos ir šilumos perdavimo efektyvumo. Kiliminės dangos ir linoleumas yra rečiau naudojamos, tačiau taip pat gali būti variantas.

Grindinio šildymo projektavime būtina žinoti būsimą grindų dangą kiekvienoje patalpoje, nes nuo dangos šiluminės varžos priklauso atstumas tarp vamzdžių ir reikalinga galia.

Projektavimas, skaičiavimai ir būtini duomenys

Kad vamzdžiais perduodamos šilumos kiekis būtų tiksliai toks, kokio reikia, grindinio šildymo meistrai prieš imdamiesi darbų atlieka skaičiavimus ir parengia projektą. Projektas yra būtinas namo šilumos nuostoliams įvertinti, parinkti vamzdžių skersmenį ir žingsnį, kuris padengtų šilumos praradimus.

Kokie duomenys reikalingi grindų šildymo projektui parengti? Bendri duomenys apie pastatą - pastato vieta ir orientacija, paskirtis, sienų, langų, grindų ir stogo konstrukcijų charakteristikos, matmenys bei fasadai, vandentiekis, kanalizacija, planuojamas šilumos šaltinis ir planuojamas vėdinimo būdas. Taip pat reikalinga informacija apie grindų dangas kiekvienoje patalpoje ir norimą palaikyti oro temperatūrą.

Valdymas ir automatika

Kad grindinis šildymas atskleistų visą komfortą, svarbu, kad jis būtų valdomas automatiškai. Temperatūros kontrolės sistema - termostatai patalpose, pavaros (aktuatoriai) ant kolektoriaus vožtuvų, kontroleriai jų komutacijai ir valdymui. Valdymo signalą laidais arba radijo ryšiu perduoda patalpose esantys termostatai. Po valdymo sistemos įdiegimo būtina atlikti bandomąjį paleidimą.

Jeigu grindų šildymas įrengiamas kartu su aukštesnės temperatūros sistema (radiatoriais), būtinas pamaišymo mazgas temperatūrai sumažinti ir palaikyti. Rekomenduojama maksimali vidutinė tiekiamo vandens temperatūra iki 50 °C. Grindinio šildymo kolektorius su automatinio srauto reguliavimo vožtuvais palaiko nustatytą srautą ir apsaugo nuo pakitimų.

Praktiniai patarimai ir darbo eiga remiantis pateiktu pavyzdžiu

Pagrindo paruošimas turi būti kruopščiai atliktas: smėlio sluoksnyje išvedžiojama nulinė kanalizacija ir elektros instaliacija, po to vyksta smėlio lyginimas ir tankinimas. Po šių darbų prasideda smėlio trombavimo darbai ir putplasčio sudėjimas. Pagrindas turi būti stabilus. Pagrindo paruošimas ir putplasčio sudėjimas gali kainuoti, kaip aptarta pavyzdyje, apie 700 eur.

Rekomenduojama putplasčio plokštes kloti šachmatine tvarka, siūles užpurkšti skystomis putomis, viršutinį sluoksnį naudoti kaip pagrindą šildomoms grindims. Po to klijuojama atspindinti plėvelė, montuojamas armatūrinis tinklas ir rišamas vamzdelis prie tinklo kaproniniais kaspinėliais.

Vamzdelio rišimui prie armavimo tinklo reikėtų naudoti kapronines segtukes (apie 20 vnt/m²). Vamzdelio diametras d-16x2 yra populiarus pasirinkimas, tačiau reikia atsižvelgti į hidraulinį pasipriešinimą ir kontūrų ilgį - rekomenduojama, kad vieno kontūro ilgis neviršytų 80-100 m, o idealu - iki 65-70 m.

Dažniausios klaidos ir mitai

Viena dažna klaida - manyti, kad grindinio šildymo temperatūra gali būti reguliuojama kolektoriaus vožtuvais be atskiro termostatų valdymo kiekvienai patalpai. Kitas dažnas mitas - grindinis šildymas kelia dulkes; specialistai teigia, kad daugiausiai dulkių sukelia radiatoriai, nes jie sukuria konvekciją, o grindinis šildymas pagrinde veikia spinduliavimo principu. Taip pat svarbu nepagailėti temperatūros valdymo sistemos - be jos miegamajame ar kitose patalpose gali būti per karšta arba per šalta.

Priežiūra ir techninis aptarnavimas

Reguliari patikra: verta periodiškai tikrinti sistemą, kad būtų išvengta galimų defektų. Techninė priežiūra: profesionalo atlikta metinė techninė apžiūra padės užtikrinti optimalų sistemos veikimą. Valymo instrukcijos: švarumas yra svarbus. Naudojimo patarimai: norint efektyviai išnaudoti šildomas grindis, svarbu užtikrinti, kad grindys būtų laisvos nuo didelių baldų ar storų kilimų.

Diagnostika prasideda nuo pirmųjų požymių, tokių kaip nenormalūs temperatūros svyravimai ar vietinis šildymo sutrikimas. Specialistas naudos termografinius skenerius, kad aptiktų karščio nuotėkius ar šaltus taškus. Požymiai turi būti sprendžiami greitai, nes betono konstrukcijoje gedimų šalinimas sudėtingas.

Saugumas ir kokybė

Visos siūlės turi būti perdengtos ir suklijuotos. Vamzdžius rišant ir fiksuojant reikėtų vengti vielos, naudoti kaproninius elementus. Šildomų grindų vamzdžių pasipriešinimas neturi viršyti 25 kPa. Vamzdžių tvirtinimo būdai turi atitikti gamintojo rekomendacijas ir EN 1264 reikalavimus.

Ekonomika ir efektyvumas

Šildomų grindų privalumas - mažesnės šilumos sąnaudos: su šia sistema galima sutaupyti iki 30% šildymo kaštų, palyginti su radiatoriniu šildymu. Tai paaiškinama tuo, kad šildomoms grindims nereikalinga aukšta temperatūra - dažnai pakanka tik 30-42 °C, kai radiatoriams reikalinga 60-70 °C.

Planuojant grindų šildymą su efektyviais šilumos šaltiniais (pvz., šilumos siurbliais), galima pasiekti iki 40% mažesnes šildymo kaštų sąnaudas lyginant su radiatoriais ir dujiniu katilu. Investicija į kokybiškas medžiagas atsiperka per veikimo laiką.

Praktiškas rekomenduojamas darbo seka

1. Paruošti pagrindą: lyginimas, drenažas, hidroizoliacija.
2. Pakloti izoliaciją ir užtikrinti siūlių sandarumą.
3. Įrengti kompensacines juostas ir temperatūrines siūles.
4. Montuoti vamzdyną pagal projektą (ant plokščių, prie tinklo arba smeigėmis).
5. Atlikti slėgio bandymus ir sistemos testavimą.
6. Betonuoti (šlapiesiems sprendimams) ir palaukti tinkamo džiūvimo laiko.
7. Įdiegti valdymą ir atlikti bandomąjį paleidimą.

Šiuo metu natūraliai džioviname namus ir pradėjome ruoštis namo sandarumo testui. Svarbu pabrėžti, kad betonu užliejamos Thermo plokštės su grindinio šildymo vamzdeliais užtikrina, kad betonas apgaubia vamzdyną iš visų pusių, todėl šiluma tolygiai pasiskirsto betone ir tolygiai atiduodama į aplinką.

Santrauka praktinių sprendimų

• Jei siekiate greito ir mažiau darbų reikalaujančio sprendimo - rinkitės specialias plokštes (Thermo/Thermofloor).
• Jei turite galimybę ir aukštį perdangoje - šlapiasis būdas duoda geriausią šilumos akumuliaciją ir tolygumą.
• Renovacijos atvejais, kai negalite apkrauti perdangos - sausoji konstrukcija yra tinkamiausia.
• Visada atlikite šilumos nuostolių skaičiavimus ir pasikliaukite projektuotoju bei profesionaliais montuotojais.

Šildomų grindų įrengimas suteikia ne tik malonų šilumos pojūtį, bet ir taupo energiją. Prieš pradedant darbus svarbu suprasti, kad grindinis šildymas nėra universalus: skirtingi pagrindai reikalauja skirtingų montavimo būdų ir medžiagų. Svarbiausias žingsnis - teisingas montavimo būdas pagal namo konstrukciją ir profesionalus projektas.
