Šildomų grindų įrengimas priklauso nuo dviejų dalykų: pagrindo tipo ir montavimo technologijos. Skirtingi pagrindai reikalauja skirtingų montavimo būdų ir medžiagų. Prieš pradėdami darbus turite suprasti, kurie sluoksniai privalomi, kurie - pasirenkami, ir kaip kiekvienas sluoksnis įtakoja šilumos perdavimą bei konstrukcijos ilgaamžiškumą.
Grindų pagrindas (pirmasis sluoksnis)
Grindų pagrindas - pirmasis sluoksnis, ant kurio bus įrengti visi likusieji, todėl jis turėtų būti tvirtas ir tankus, taip pat švarus ir sausas. Jei esamas gruntas nėra lygus, būtina jį išlyginti ir sutankinti. Dažnu atveju rekomenduojama ant grunto įrengti paruošiamąjį išlyginamąjį sluoksnį iš cementinio skiedinio ar smulkiagrūdžio betono sluoksnio.
Drėgmės izoliacija (hidroizoliacija)
Įrengiant grindis ant grunto, po termoizoliaciniu sluoksniu reikia pakloti sandarią hidroizoliaciją. Polietileno plėvelė naudinga tuo atveju, jei aplink pastatą nėra drenažo ir yra rizika, jog gruntinis vanduo gali pasiekti grindų pagrindą. Ant sutankinto paviršiaus klojama 200 mikronų storio polietileno plėvelė, kai kas naudoja geotekstilę. Polietileno plėvelė nelaidi vandeniui, o geotekstilė iš viršaus vandenį praleidžia.
Juodgrindės (paruošiamasis betono sluoksnis)
Juodgrindės - tai pirmas grindų ant grunto sluoksnis iš smėlbetonio ant sutankinto smėlio arba smulkaus žvyro sluoksnio. Juodgrindžių dažnai atsisakoma, polistireninis putplastis klojamas tiesiai ant sutankinto grunto. Tai galimas variantas, tačiau jeigu gruntinis vanduo yra aukštai, geriau įrengti juodgrindes. Juodgrindės įrengiamos iš smėlbetonio mišinio, standartinis sluoksnio storis 50-100 mm, jis išlyginamas ir užtrinamas.
Termoizoliacija (šiltinimo sluoksnis)
Termoizoliacijos plokštės skirtos sulaikyti šilumą pastato viduje ir neleisti šilumai skverbtis žemyn. Termoizoliacijai naudojamos polistireninio putplasčio EPS 100, ekstruzinio polistireno XPS ar kietos akmens vatos plokštės. Patiesus plėvelę, grindų plotas šiltinamas polistireninio putplasčio plokštėmis. Norint turėti šiltas grindis, jos dengiamos dviem putplasčio plokščių sluoksniais.

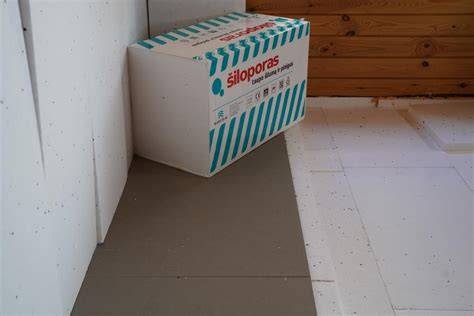

Putplasčio plokščių tipas parenkamas ne tik pagal šilumos laidumo koeficientą, bet ir pagal atsparumą gniuždymui, t.y., numatomą apkrovą. Ant Šiloporas putplasčio pakuočių nurodomas putplasčio tipas ir atsparumas gniuždymui, kurį rodo skaičius prie putplasčio tipo - pavyzdžiui, EPS 70, EPS 100. EPS 70 plokštės tinka esant grindų apkrovai iki 2100 kg/kv/m, EPS 100 - iki 3000 kg/kv.m.
Rekomenduojamas putplasčio storis pagal energinę klasę
Kokio storio reikalingas grindų šiltinimas, galite orientuotis pagal gamintojų lenteles, tačiau naujai statybai tikslius storius turi nurodyti konstruktorius, atsižvelgiant į pastato paskirtį ir norimą energinę klasę. Termoizoliacinis grindų sluoksnis dengiamas skiriamuoju sluoksniu, dažniausiai polietileno plėvele arba geotekstile, kad užkirstų kelią betonui patekti į plyšelius tarp putplasčio plokščių.
Skiriamasis sluoksnis
Skiriamojo sluoksnio paskirtis - užkirsti kelią betonui patekti į plyšelius tarp putplasčio plokščių. Tai gali būti polietileno plėvelė, kartais specialus popierius ar geotekstilė.
Armavimas
Ant skiriamojo sluoksnio montuojama armatūra. Optimalus armatūros tinklo tankis - 10x10 cm, armatūra turi būti pakelta, kad betonas apglėbtų tinklą. Tam tikslui naudojami specialūs armatūros fiksatoriai. 5-10 cm storio betoniniam sluoksniui geriausiai tinka metalinis cinkuotos 3,8-5 mm vielos grindų armavimo tinklas.
Išlyginamasis betono sluoksnis (betonavimas)
Išlyginamasis sluoksnis - armuotas cementinio skiedinio ar smulkiagrūdžio betono sluoksnis su jame išvedžiotais šildymo vamzdeliais. Šis sluoksnis veikia kaip radiatorius, nes išskiria šilumą ir ją išspinduliuoja į aplinką. Minimalus betono sluoksnis virš šildymo elementų neturėtų būti mažesnis nei 30 mm. Vandeniu šildomoms grindims bendras betono sluoksnio storis paprastai prasideda nuo 50-60 mm, skaičiuojant nuo vamzdelių apačios iki betono paviršiaus. Optimalus betono sluoksnis gyvenamuosiuose namuose dažniausiai siekia 60-70 mm, o virš vamzdelių turėtų likti apie 35-45 mm.
Jeigu šildymo vamzdeliai nemontuojami, ant armuotų grindų ploto pilamas ne mažesnis kaip 5 cm storio smėlbetonio sluoksnis. Jį galima pasiruošti statybvietėje, maišant plautą ar sijotą smėlį, cementą ir vandenį. Profesionalai naudoja fibro pluoštą ir plastifikatorius. Betono sluoksnis išlyginamas ir sutankinamas, o jo paviršius glaistomas arba trinamas trintuve.
Betono džiūvimo reikalavimai
Betono kietėjimo metu patalpoje reikia vengti skersvėjų, tiesioginių saulės spindulių bei karščio, o bent dvi savaites oro temperatūra neturėtų būti žemesnė kaip +5°C. Betoną patartina savaitę lengvai drėkinti; laikoma, kad 1 cm sluoksnio džiūsta maždaug savaitę. Ant išbetonuotų grindų galima kloti daugumą dangų, tačiau klijuojant parketą betono drėgmė neturi būti didesnė nei 3% (užsienio gamintojai rekomenduoja <2,5%).
Temperatūrinės (kompensacinės) siūlės
Betonas šildomas plečiasi, todėl būtina įrengti temperatūrines siūles: perimetrines ir skersai patalpos, jei reikia. Šildomų grindų plotas be skersinės temperatūrinės siūlės negali būti didesnis nei 30 m². Jei vienas patalpos matmenų yra didesnis už 8 m arba patalpos ilgis ir plotis santykis >2:1, taip pat reikia siūlės. Temperatūrinių siūlių vieta turi būti atkartota ir grindų dangoje.

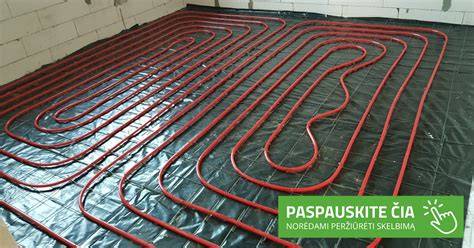

Grindų šildymo vamzdelių išdėstymas ir montažas
Prieš užliejant išlyginamąjį sluoksnį reikia išvedžioti šildymo sistemos vamzdelius ant termoizoliacijos ir skiriamojo sluoksnio. Pradedame nuo kolektoriaus - vamzdžius klojant kilpomis pradedant nuo sienų link centro - išdėstant spirale. Atstumas tarp vamzdelių būna tarp 100 ir 300 mm, tankiau montuojama prie išorinių sienų ir didelių įstiklintų paviršių. Tam, kad vamzdeliai išliktų vietoje, juos fiksuojame prie armatūros tinklo ar klojame specialiose izoliacinėse plokštėse su fiksatoriais.
Šildymo tipai ir betono sluoksnio reikšmės
Grindinis šildymas gali būti: elektrinis (kabeliai, kilimėliai) arba vandens (vamzdeliai). Vandeniu šildomoms grindims dažniausiai pasirenkamas storesnis betono sluoksnis dėl geresnės akumuliacijos; elektrinėms šildomoms grindims pakanka plonesnio sluoksnio (30-40 mm virš elementų). Minimalus sluoksnis virš šildymo elementų negali būti mažesnis nei 30 mm.
| Grindų tipas | Rekomenduojamas betono storis virš vamzdžių | Pastabos |
|---|---|---|
| Vandeniu šildomos grindys | 3-5 cm (virš vamzdžių 35-45 mm) | Bendras storis virš izoliacijos > 6,5 cm; optimalus 60-70 mm |
| Elektrinės šildomos grindys | 3-4 cm | Elementai ploni, minimalus sluoksnis nuo 30 mm |
| Didelės apkrovos (garažai) | 7-10 cm | Armuoti tirštai, didesnės mechaninės apkrovos |
Grindų danga ir jos įtaka šildymo efektyvumui
Grindų dangos šilumos laidumą verta patikrinti prieš perkant, nes nuo jo priklauso, kaip efektyviai veiks visa sistema. Geriausiai šilumą praleidžia didelį tankį turinčios dangos: keraminės plytelės, marmuras, akmuo. Laminatas, vinilas ar kai kurios kiliminės dangos turi didesnę šiluminę varžą. Nustatyta didžiausia grindų dangos šiluminė varža 0,15 m²K/W; ją skaičiuojame storį padalinus iš šilumos laidumo koeficiento. Prie skaičiavimo pridėkite ir paklotą po laminatu ar parketu.
Sausosios grindys (be betono)
Jeigu grindys įrengiamos ant perdangos ar izoliacijos sluoksnio, galima pasirinkti sausų grindų konstrukciją, kurioms nereikia liejamo išlyginamojo betono sluoksnio. Sausų grindų konstrukcijoje galima naudoti birų keramzitą arba specialias granules Knauf Trockenschuttung PA. Rekomenduojamas ne mažesnis kaip 25 mm birus sluoksnis. Ant išlyginto sluoksnio dedamos plokštės (Knauf Brown arba Knauf Brio) ir klijuojamos tarpusavyje, montuojant „plaukiojančią“ konstrukciją.
Sausosios grindys tinka šildomoms grindims ir suteikia gerą garso izoliaciją; jas galima klojant esant sienų apdailai - procesas greitas ir švarus. Apribojimai: Knauf Brown plokštės tinka nedidelėms apkrovoms, jei reikia didesnio atsparumo ar drėgnoms patalpoms, naudojamos Knauf Brio plokštės (18 arba 23 mm).
Senų grindų šiltinimas
Senuose pastatuose grindys dažnai būdavo įrengiamos ant lagių. Jei lagės geros būklės, apšiltinti galima klojant termoizoliaciją tarp lagių arba purškiant poliuretano putas. Jeigu reikia įrengti laides iš naujo, reikia įbetonuoti bent 5 cm iškilusius betono stulpelius. Tarpai tarp jų - 70 cm. Ant lagių klojamas ištisinis sluoksnis, pavyzdžiui, drėgmei atsparių OSB plokščių.
Šildomų grindų paleidimas į eksploataciją (iškaitinimas)
Prieš klojant galutinę dangą privalu atlikti betono iškaitinimo procedūrą. Įjunkite šildomų grindų sistemą: pirmas 3 dienas laikykite temperatūrą ties 25°C, kiekvieną sekančią dieną pakelkite po 1°C iki 55°C (ar iki sistemos maksimumo), palaikykite maksimalą 11 dienų, po to kasdien mažinkite po 1°C, kol pasieksite 25°C. Pabaigus, atlikite pagrindo drėgnumo matavimus (CM metodas) ir patikrinkite, ar drėgmė tinkama dangai kloti.
Montavimo būdai: šlapiasis ir sausasis
Nepriklausomai nuo pagrindo, šildomos grindys montuojamos vienu iš dviejų būdų. Šlapiasis (su betonu) - konstrukcijos svoris didelis (apie 120-150 kg/m²), montavimo trukmė 3-7 dienos + betono džiūvimas. Sausasis būdas - lengvesnis (apie 25-40 kg/m²), be betono, bet kainuoja brangiau. Sausasis būdas aktualus renovacijose, kai perdangos negalima apkrauti. Vandens sistema jungiama prie katilo ar šilumos siurblio; elektrinė sistema paprastesnė montuoti mažoms patalpoms.
Reguliavimas, saugumas ir valdymas
Prieš paleidžiant sistemą būtina atlikti slėgio bandymą. Sistemoje rekomenduojama sumontuoti maišytuvą arba RTL vožtuvą, kad paduodamo vandens temperatūra į grindis būtų ribojama (rekomenduojama avarinė riba apie 60°C). Kambario termostatai (apie 1,5 m aukštyje) reguliuoja šilumos kiekį. Programuojami termostatai leidžia nustatyti temperatūros pokyčius paros ir savaitės bėgyje.
Dažniausios klaidos ir patarimai
- Nesilaikymas betono sluoksnio reikalavimų - per plonas sluoksnis virš vamzdelių sukelia netolygų įšilimą ir vamzdelių pažeidimus. Per storas sluoksnis didina inerciją ir sąnaudas.
- Neskaičiuojamas tikrasis betono sluoksnis virš šildymo elementų - būtina vertinti faktinį atstumą nuo vamzdelių iki paviršiaus.
- Temperatūrinių siūlių ignoravimas - lemia įtrūkimus ir kitus defektus.
- Netinkamai parinkta grindų danga arba paklotas, kurių šiluminė varža viršija 0,15 m²K/W.
- Skubėjimas paleidimo etape - privalomas iškaitinimas ir aušinimas.
Kada verta kreiptis į specialistus
Geriausias sprendimas norint turėti kokybišką grindų šildymo sistemą - kreiptis į specialistus, kurie atliks skaičiavimus, parinks tinkamas medžiagas ir technologijas. Šildymo projektas su šilumos nuostolių skaičiavimais yra būtinas, jei norite teisingai parinkti vamzdžių atstumus ir sistemos galią.
Kaip pakloti ir įrengti grindinį šildymą | Plytelių klojimo patarimai | Trumpas vadovas su Craigu Phillipsu
Praktiniai pavyzdžiai ir skaičiavimai
Jeigu planuojate įrengti šildomas grindis rūsyje ar esamoje patalpoje, reikia apskaičiuoti šilumos izoliacijos storį ir bendrą konstrukcijos aukštį. Pvz., minimalus šildomų grindų sluoksnis gali siekti apie 23 cm (izoliacija ~15 cm + >6,5 cm betono, iš kurių >4,5 cm virš vamzdelių + apdaila ~1,5 cm). Jei patalpos aukštis ribotas, pasirinkite plonas konstrukcijas (nuo 17 mm) arba sausasis būdas su 40 mm aukščio sprendimais.
Keletas praktinių rekomendacijų
- Prieš montuojant paruoškite tvirtą, lygų ir sausą pagrindą.
- Įrengiant ant grunto - užtikrinkite gerą drenažą arba klojant hidroizoliaciją.
- Pasirinkite termoizoliaciją pagal apkrovą (EPS 70 ar EPS 100).
- Armuokite betono sluoksnį ir užtikrintai fiksuokite vamzdelius.
- Laikykitės gamintojų ir projektuotojų nurodymų dėl betono storio ir iškaitinimo procedūros.
Šildomų grindų įrengimas yra ilgalaikė investicija, kuri atsiperka mažesnėmis šildymo sąskaitomis ir kasdieniu komfortu. Svarbiausias žingsnis - teisingai pasirinkti montavimo būdą pagal savo namo konstrukciją ir kruopščiai vykdyti visus sluoksnių įrengimo reikalavimus.
