Šildomų grindų paruošimas betonavimui: kaip teisingai susluoksniuoti ir išvengti šalčio tiltų

Šiame straipsnyje iliustruojame, kaip teisingai įrengti šildomas grindis naujame name pirmajame aukšte, kai pagrindinis tikslas - išvengti šalčio tiltų ir užtikrinti efektyvų šildymą. Vietoje vieno grindų sluoksnio liejama nemažai sluoksnių: po gruntu esančios išlyginimo ir izoliacijos, montuojami šildymo vamzdeliai, o po to - betonas. Taip užtikrinama tolygi šilumos sklaida ir ilgaamžiškumas.

Pagrindiniai principai ir jų taikymas

• Aukščio niveliavimas ir pamato izolavimas. Prieš pradedant betonavimą reikia tiksliai nustatyti grindų aukštį ir užtikrinti, kad šalčio tiltų rizika būtų sumažinta. Pamatą būtina izoliuoti, o kraštinės juostos įrengti su izoliacija.
• Izoliacija ir putų polistirenas (EPS). Dažniausiai naudojamas EPS100 (arba EPS120) sluoksnis po 5-10 cm, kartais 15-20 cm, atsižvelgiant į šilumos varžą ir patalpų išsidėstymą. Putplastis dedamas šachmatine tvarka, o siūlės užpurškiamos skysta putomis, kad būtų užgingiškas užpildymas.
• Šilumos sklaidos užtikrinimas. Ant putplasčio dedamas plėvelės sluoksnis (200 µm) ir armavimo tinklas, kuris neleis vamzdeliams kilti iš pagrindo po betonavimo. Vamzdžiai rišami kaproniniais kaspinais, siekiant užtikrinti tvirtumą ir paslėpti vamzdelius.
• Šildymo vamzdžiai. Dažnai pasirenkamas daugiasluoksnis vamzdis (pvz., Wavin) arba alyvoms atsparių trumpų linijų sistema. Vamzdžių skersmens rekomendacijos yra tais laikais, kai ribojama kryptis - virš 20 m2 viename kontūre gali būti problema, todėl skiriama 20 m2 ar iki 100 m vamzdžio vienam kontūrui.
• Kompensacinės siūlės ir atitvarai. Visame perimetre turi būti įrengtos kompensacinės siūlės, o sankirtose dvigubos siūlės, storis ne mažesnis kaip 8 mm. Atitvarai iš pūstojo polietileno arba putų polistirolio turi būti aukštesni už švarią grindų lygį.
• Konstrukcinė apkrova ir armavimas. Nuosekliai rišamas armuojančios tinklo sluoksnis (arba pluoštinis armavimo fragmentas) ir prireikus pluoštas įmaišomas į betoną. Šiluminio namo grindims paprastai naudojamas plonas pluoštas (fibro pluoštas) mišinyje, siekiant sumažinti mikroįtrūkimų riziką.
• Betono sluoksnio storis virš vamzdelių. Optimalus storis virš vamzdžių - apie 3,5-4,5 cm, iš viso su šiltinimu ir plėvele - apie 7 cm. Jei situaciją leidžia aukštis, galima padidinti betono sluoksnį, kad pagerėtų šilumos akumuliacija.

Kokie sluoksniai įeina į tipinę šildomų grindų „sluoksniuotą tortą“

1. Gruntas ir žemės paruošimas, įskaitant paklotos geotekstilės ar hidroizoliacijos sluoksnį pagal poreikį.
2. Žvyro pagrindas, kurio storis priklauso nuo tiriamo grunto; sutankinimas vibrovolu ar vibro plokštele.
3. Šiltinimo sluoksnis iš EPS (5-15 cm ar daugiau, priklausomai nuo poreikio).
4. 200 µm plėvelė, kurią klosite ant hidroizoliacijos (ne tik drėgmės apsaugai, bet dažniausiai kaip atskyrimo plėvelė).
5. Armavimo tinklas arba pluoštas (fibro pluoštas) per plėvelę ir ant jos - šildymo vamzdeliai, kurie išdėstomi šachmatine tvarka.
6. Kompensacinės siūlės ir atitvarai, užtikrinantys išliejimą ir termodinaminį judėjimą.
7. Kietas betono sluoksnis (6-8 cm) su šilumą laidžiu komponentu, kartais su papildoma mineraline užpildymo danga.
8. Pagal poreikį - plytelių, vinilo ar laminato dangos, su tinkamais šildomoms grindims skirtais paklotais.

Specialūs komentarai ir praktiniai patarimai

• EPS80 nėra rekomenduojamas kaip pagrindinis šildomųjų grindų sluoksnis; kai reikia didesnio tvirtumo, geriau rinktis EPS120 arba panašaus tankio medžiagas, užtikrinančias didesnį ilgaamžiškumą didesniuose plotuose.
• 15-20 cm paketas iš EPS dažnai duoda geras šilumos varžos charakteristikas, tačiau verta atlikti projektą su specialistais, kad būtų suderinti kontūrai, sienų aukščiai ir grindų dangos tikslūs aukščiai.
• Pamatas turi būti šiltinamas, o pamato viršuje būtina užmūryti hidroizoliaciją ir užtikrinti tinkamą pratekėjimą šilumos sklaidai, kad šalčio tiltai nepasirodytų.
• Šilumos dalikliai (temperatūros reguliavimas) turi būti įrengti, kad grindų temperatūra neviršytų 50 °C, skiriant įvairius karšto ir šaltojo šilumos kontūrus nuo radiatorinio šildymo.
• Prieš betonavimą būtina atlikti vamzdžių slėgio bandymą ir patikrinti visus jungiamuosius taškus - po betonavimo pataisyti jau nebus įmanoma.
• Kraštines ribas būtina apsaugoti žvyro-lutų sluoksniu su hidroizoliacija, o plakusimas turi būti užtikrintas - dėmesingas darbas atsiperka ilgainiui.

Konkretūs variantai ir praktiniai skaičiavimai

Garsiai rekomenduojama: laikytis projekto, įvertinti patalpas, jų šilumos nuostolius ir grindų dangą, todėl tinkamas kontūro ilgis ir vamzdžio skersmuo turi būti suprojektuoti. Papildomai svarbu, kad perimetro juostos būtų tvirtai pritvirtintos ir atsižvelgiama į termolinius plėtimus.

Privačiam namui tipinė sistema dažnai pasirenkama su EPS sluoksniu 5-10 cm, ant kurio dedamas plėvelės sluoksnis ir armavimas, o po to - grindys. Pramoninėms grindims taikomi aukštesni reikalavimai: tvirtas pagrindas, žymiai didesnės apkrovos, didesnis tikslumas ir naujos lazerinės lyginimo mašinos.

Skaičiavimai ir technologijos, kurios verta žinoti

• Kontūrų ilgiai ir atstumai tarp vamzdžių turi būti pritaikyti kiekvienai patalpai, atsižvelgiant į šilumos nuostolius ir grindų dangas.
• Kiekvienam centimetrui betono sluoksnio reikia tam tikro džiūvimo laikotarpio, todėl atsižvelgti į džiūvimo laikus yra būtina.
• Geotekstilė ar hidroizoliacija gali būti naudinga, jei aplink pastatą yra prasta drenažas; tuo atveju būtina užtikrinti gerą kanalizaciją ir drenažą.

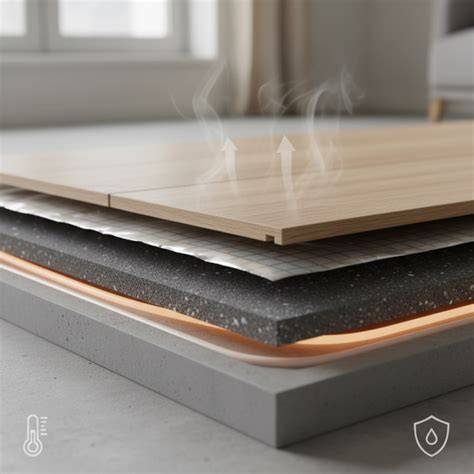

Infografika: šildomų grindų sluoksniai

Video iliustracija: vamzdžių išdėstymas ir betonavimas

Praktiniai patarimai iš veterano statybų aikštelės

• Pagrindo paruošimas ir putplasčių sudėjimas kainuoja, bet užtikrina stabilų pagrindą: patikima šilumos izoliacija sumažina šilumos nuostolius.
• Kanalų užpildymas smėliu ir toliau išlyginimas plokščiais ruožais - būtina siekiant tolygiai paskirstyti apkrovą.
• Kraštinės juostos laikymas viena kryptimi ir tvirtinimas - rūpestis, kuris gali lemti atsparumą įtrūkimams.
• Pamatas su 60 cm gylio izoliacija dažnai laikomas rekomenduojamu sprendimu šildomoms grindims.

Techninės detalės ir papildomi patarimai

Nuo šių žingsnių priklauso šilumos komfortas ir grindų ilgaamžiškumas. Jei norite skaitmeninių skaičiavimų, turėtumėte įtraukti reikiamus parametrus: šilumos nuostolius, patalpos dydį, grindų dangos tipo nustatymus, šilumos reikalingumą ir valdymo sistemą. Planuojant betonavimą, svarbu įtraukti projektą ir laikytis visų statybos reikalavimų, kad pabaigus darbus grindys būtų lygaus paviršiaus ir pilnai paruoštos eksploatacijai.

Apibendrinimas dėl praktinių variantų

• Geriausia praktika - rinktis tinkamą EPS sluoksnį (pvz., EPS120) ir užtikrinti kokybišką perimetro izoliaciją, kad išvengtumėte šalčio tiltų.
• Vamzdyną išdėstyti kruopščiai, laikantis projekto, ir užtikrinti, kad jis būtų tinkamai pritvirtintas prie armavimo tinklo.
• Betono sluoksnis virš vamzdžių turi būti pakankamai storas, kad būtų užtikrinta šilumos sklaida ir ilgaamžiškumas.
