Šildomų grindų sistema yra žematemperatūrinė ir užtikrina komfortą visame name. Optimaliai veikianti sistema užtikrina grindų paviršiaus temperatūrą apie 24 °C, o esant dideliems šilumos nuostoliams - iki 27-28 °C. Suprasti principus ir teisingai įrengti grindinį šildymą galima tik laikantis projekto ir skaičiavimų, kurie atsižvelgia namo sandarumą, izoliaciją, langų šilumos tiltelius bei šilumos šaltinius.
Didžiausiosios sąlygos komfortui užtikrinti
Be tinkamos įrangos, svarbu ir statinio sandarumas bei mažos šilumos nuostoliai. Vartotojų nepasitenkinimas dažnai kyla dėl per šiltų ar per šaltų grindų. Tačiau tinkamai įrengta ir sureguliuota sistema pateikia maksimalų komfortą: grindys šyla tolygiai, o oro srautai nevargina.
Grindų šildymo principai
Didžiausia vandens temperatūra kontūre gali būti apie 35-55 °C, o grindų paviršiaus temperatūra - iki 28 °C. Skirtumas tarp šilumos tiekimo į grindų kontūrą ir grįžtamojo vandens yra svarbus: radiatorių vandens temperatūra siekia 60-80 °C, o grindų kontūre - daug žemiau. Vergiant šilumai per grindis, betonas užlaiko šilumą ir tolygiai ją išsklaido į patalpą. Dėl šio proceso susidaro nedidelis temperatūros gradientas, tačiau jis laikosi komforto ribų.
Saussis (plokščių) vs šlapiasis (betonu užliejimas) grindinis šildymas
Sausoji sistema naudoja šilumos plokštes (Thermo plokštes), kuriose laikomi vamzdžiai, o virš jų klijuojama grindų danga. Ši konstrukcija statybininkams leidžia greitai įrengti ir išvengti armavimo tinklelių. Šlapioji sistema leidžia užlieti vamzdžius betonu, kas laikui bėgant įgyja didesnį šilumos atgavimą, bet užtrunka ilgesnį džiūvimo laiką. Abi technologijos garantuoja tolygų šilumos paskirstymą, jei projektas buvo atliktas teisingai ir laikomasi konstrukcijos parametrų.
Projektavimas ir skaičiavimai
Grindų šildymo projektas prasideda nuo pastato energijos poreikio įvertinimo ir grindų dangos šilumos karakteristikų. Projektas nustato vamzdžių skersmenį, žingsnį ir kontūrų skaičių, jų išdėstymo tankį, izoliaciją ir betono sluoksnio storį. Būtina įvertinti šilumos nuostolius, kad kontūrai neperviršytų nustatytos galios. Svarbu, kad vamzdžių kontūrų pasipriešinimas neskirtų daugiau nei 25 kPa, o atstumas tarp vamzdžių būtų 10-30 cm, priklausomai nuo dangos ir šilumos poreikio.
Projektą dažnai ruošia įmonė, kuri turi standartines grindinio šildymo projektų sąlygas. Paprastai vandens temperatūra kontūruose svyruoja nuo 25 iki 55 °C, o atstumas tarp vamzdelių - nuo 10 iki 30 cm. Rekomenduojamas temperatūrų skirtumas kontūruose: 3-10 °C. Kontūrų balansavimui rekomenduojami reguliuojami kolektoriai; būtini ventiliai atskiriems kontūrams nuorinimui.
Grindų konstrukciniai sluoksniai
Šlapiojo šildymo atveju virš vamzdžių dedamas betono sluoksnis - paprastai 30-70 mm, optimaliai apie 45 mm. Prieš liejant betoną būtina patikrinti vamzdžių sandarumą ir spaudimą (6-10 bar) bei užtikrinti, kad be grindų dangos ventiliavimo vietose būtų užsandarinti kanalai. Ant gruntinio pagrindo įtaisiamos izoliacijos plokštės, plėvelės ir kt. Thermo plokštės su konusais palaiko vamzdelius be papildomo tvirtinimo.
Valdymas ir automatika

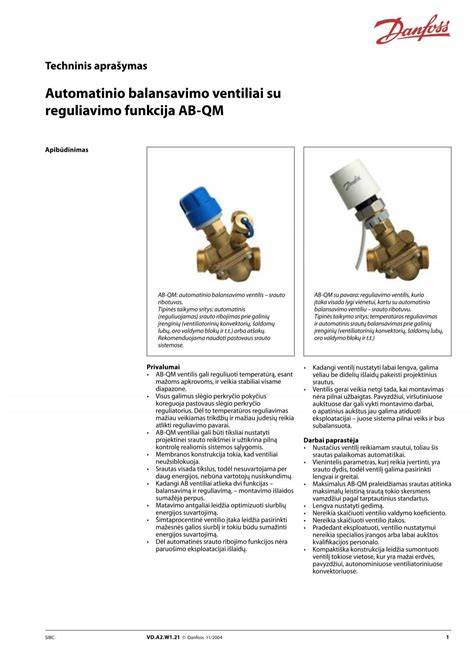

Grindinis šildymas paprastai valdomas per kolektorių su srauto reguliavimu. Populiarios AFC (Automatic Flow Control) technologijos kolektoriai automatiškai palaiko srautą ir slėgį kontūruose, sumažindami hidraulinius nuostolius ir nereikalaujant papildomo balansavimo. Sustabdžius vieną kontūrą, likę kontūrai tolygiai išlieka šilumos režime.
Pastatų temperatūrą galima valdyti su mechaniniu, skaitmeniniu arba išmaniuoju termostatu. Išmanieji termostatai gali būti jungiami prie interneto ir suteikti galimybes nuotoliniam valdymui ir programavimui, kas leidžia sutaupyti energijos.
Grindų išvedžiojimo sprendimai
Vandens šildymo grindys išvedžiojamos dviem pagrindinėmis schemomis: „sraigė“ (perimetriškai išilgai kambario) ir „gyvatė“ (tarp sienų). Dažnai pasirenkama „sraigė“ dėl tolygesnio pasiskirstymo, tačiau „gyvatė“ lengvesnė montuoti ir projektuoti. Pirmiausia vamzdžiai išvedžiojami nuo kolektoriaus, kuris reguliuoja atitinkamą srautą.
Kolektorių ir filtravimo įranga

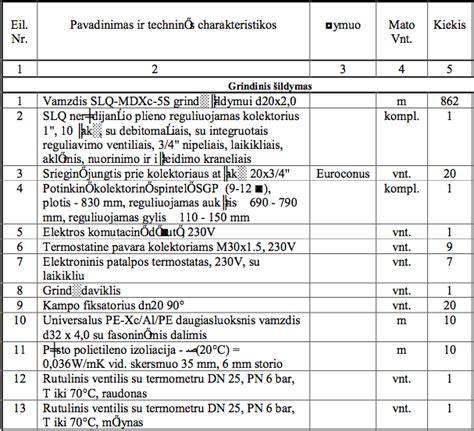

Kolektorių komplektacija apima tiekimo ir grįžimo šukos, balansuojančius vožtuvus, srauto matuoklius, oro ir nešvarumų separatorius, išsiplėtimo indus ir pan. Sistemą reikia sujungti su šilumos šaltiniu (dažniausiai šilumos siurbliu arba katilu), o prieš paleidimą atlikti hidraulinius bandymus su įrodymu, kad nėra nutekėjimo vietų.
Eksploatacija, džiūvimo laikai ir priežiūra
Šildymo sistemai reikia laiko įšilti dėl betono inertiškumo; dėl to svarbu turėti tikslią automatinio reguliavimo programą, kad net po ilgo neveikimo šildymas nebus labai ilgas. Reguliavimas gali būti rankinis arba automatizuotas, išmanius termostatus galima naudoti nuotoliniam valdymui. Kasmetinė techninė priežiūra padeda užtikrinti, kad sistema veiktų be gedimų.
Inžineriniai ir ekonominiai aspektai
Naudojant šilumos siurblius oras-vanduo grindis galima pasiekti iki 40% mažesnes išlaidas lyginant su radiatorių ar dujinio katilo šildymu. Kadangi grindų šildymas pasižymi dideliu atitarnavimu, reikalingas tikslių duomenų projektas, pritaikytas individualiai erdvei. Taip pat svarbu planuoti, kaip integruosite šalutinius šilumos šaltinius (pvz., židinį) ir kaip jie reguliuojami, kad išlaikyti pageidaujamą patalpų komfortą.
Šilumos šaltiniai ir jų derinimas
Šilumos šaltiniai gali būti šilumos siurbliai oras-vanduo, kondensaciniai dujiniai katilai ar pan. Derinant su radiatoriais, būtinas maišymo mazgas, siekiant sumažinti temperatūrą patalpose. Efektyvių šilumos šaltinių integravimas leidžia pasiekti optimalią šildymo ekonomiją bei komfortą.
Reikalingi duomenys projektui parengti
Projekto parengimas reikalauja bendros informacijos apie pastatą: vieta, orientacija, paskirtis, sienų, langų, stogo ir grindų konstrukcijų charakteristikos, matmenys, fasadai, vandentiekis, kanalizacija, planuojamas šilumos šaltinis ir kuro rūšis, ventiliavimas ir patalpų oro temperatūra. Taip pat nurodoma norima grindų danga ir grindų zonos temperatūra.
Ekspertų patarimai ir dažniausiai pasitaikančios klaidos
Nepakankamai įvertinti šilumos nuostoliai arba netikslus vamzdžių žingsnis gali lemti šildymo neefektyvumą ir nenormalų grindų šildymo veikimą. Dėl to būtina pasikliauti patyrusiais santechnikais ir inžinieriais, kurie užtikrina visų skaičiavimų tikslumą ir laikymąsi technologijos. Taip pat svarbu nepraleisti temperatūrinių siūlių, kurios apsaugo grindis nuo įtrūkimų ir užtikrina tolygų šilumos pasiskirstymą.

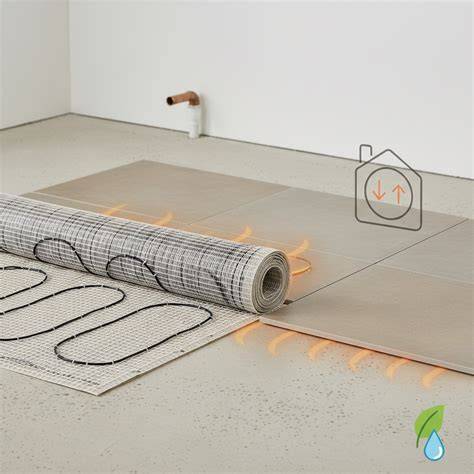

Elektrinis grindų šildymas kaip alternatyva
Elektrinės grindys gali būti greitesnės įrengti, tačiau jų vieta yra ribota dideliems plotams. Elektrinėms grindinėms dangoms naudojamos plėvelės ar kilimėliai su termostatais. Jų intensyvumas reguliuojamas pagal įtampos keitimą arba išmaniąsias valdymo sistemas. Taigi, elektrinės grindys dažnai tinka mažesnėms patalpoms arba papildomam šildymui, kai įrengtos vandens grindys yra neįmanomos.
Ką rinktis studijai arba namui?
Kai planuojate įrengti grindinį šildymą, verta apsvarstyti šias kryptis: ar jums reikalingas šilumos šaltinis, ar pageidaujama automatika, ar norite realaus energijos taupymo, ar planuojami nauji statiniai ar renovuoti esamus. Visi šie veiksniai lemia pasirinkimą tarp šlapiųjų ar sausojo skirtingų plokščių, tarp šilumos siurblių ir tradicinių šilumos šaltinių, ir tarp vandens vs elektrinio grindų šildymo priemonių.
Naujos tendencijos ir įtraukta įranga
Šiuolaikiniai kolektoriai su AFC technologija užtikrina automatizuotą srautų reguliavimą, o tai palengvina diegimą renovuojamuose namuose su skirtingais šilumos šaltiniais. Tyrimai rodo, kad AFC sistemos konstrukcijos lengviau prisitaiko prie pakitusių sąlygų ir sumažina investicijas į balansavimą.
Praktiniai patarimai diegimui
- Prieš užliejant betono sluoksnį, atidžiai patikrinkite vamzdžių sandarumą ir slėgį.
- Laikykitės EN 1264 reikalavimų dėl vamzdžių skersmenų, tvirtinimo ir tolerancijų.
- Naudokite tik kokybiškas Thermo plokštes ir putplasčio izoliaciją; užtikrinkite teisingą jų storį ir liambda koeficientą.
- Pasirūpinkite temperatūros siūlių įrengimu patalpose didesnėms nei 40 kv.m plotams arba ilgio-pločio santykiui > 2:1.
- Defekto ar nutekėjimo tikrinimą atlikite prieš betonavimą arba užliejant pirmąjį sluoksnį.
- Teisingai parenkite grindų dangos klijavimo būdus, kad pasiektumėte vienodas šilumos charakteristikas ir pagerintumėte akustines savybes.
Injektinė iliustracija ir schemos
Žemiau pateikiamos kelios schemos ir vaizdinės priemonės, kurios padės suprasti grindų šildymo įrengimą:
Įrengimas ant specialių plokščių putplasčio
Thermo putplasčio plokštės yra skirtos montuoti tiesiai ant grunto ar ant lygaus paviršiaus. Plokštės turi užraktus ir konusus, dėl ko vamzdeliai laikosi plokštėje be papildomo tvirtinimo. Tokia sistema leidžia greitai užpildyti grindis su betonu arba įrengti sausąjį variantą, kai grindys jau pradėtos naudoti.
Kontrolė ir kitos naudos
Be šilumos kontrolės, sistema naudinga dėl to, kad grindų šiluma iš apačios skleidžiasi į patalpą, sukurdama komfortą ne tik kojoms, bet ir ambientinei zonai. Optimizuotos schemos užtikrina, kad grindys neperkarstinamos, o užtikrinamas energijos taupymas su šilumos siurbliu orą-vanduo ar kitais šilumos šaltiniais.
Techniniai duomenys ir šaltiniai
- Grindų šildymo kontūro temperatūra: 35-55 °C; paviršiaus 28 °C.
- Vamzdžių skersmenys: d14-d20; atstumai 10-30 cm.
- Betono sluoksnis šlapiuoju būdu: 30-70 mm (optimaliai 45 mm).
- AFC kolektoriai ir automatinis srauto reguliavimas.
- Projektavimas pagal EN 1264 ir EN 15377; patikimas vamzdžių tvirtinimas EN 1264 reikalavimams.
