Šildomų grindų įrengimas suteikia ne tik malonų šilumos pojūtį, bet ir taupo energiją. Norint įsirengti šildomas grindis, svarbu žinoti apie skirtingas sistemas ir medžiagas. Šio straipsnio tikslas - išsamiai pristatyti maišymo blokų veikimą, jų dizainą, įrengimo principus ir praktinius patarimus, remiantis pateiktu kruopščiuu turiniu.
Šildomų grindų sistemos ir maišymo blokų vaidmuo

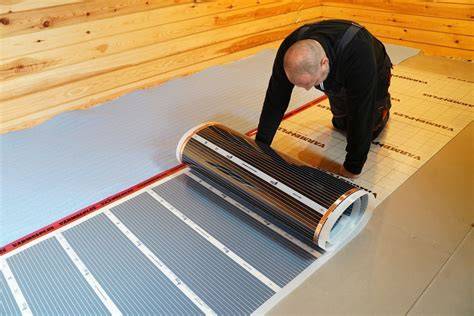

Elektrinės šildomos grindys naudoja elektros energiją šilumai generuoti. Įrengimas nereikalauja sudėtingų vamzdynų ar katilų, todėl gali būti paprastesnis ir pigesnis, ypač mažose patalpose. Regulavimas vyksta reguliuojant įtampą. Daugeliu atvejų naudojami kilimėliai arba plėvelės, išskiriantys šilumą IR spindulių kilimėlius. Elektrinės sistemos turi greitą įrengimo laiką sausuoju pagrindu, o termostatai - su įvairiomis funkcijomis, įskaitant nuotolinį valdymą.
Vandens šildomos grindys naudoja šiltą vandenį, kuris cirkuliuoja vamzdžiais po grindimis. Įrengimas yra sudėtingesnis ir brangesnis, bet grindų šiluma išlieka tolygiai dėl betono masės akumuliacijos. Gavimas šilumos iš grindų į aplinką vyksta per plokštes, kurios paskirsto šilumą į viršų. Dažnai naudojama sausoji konstrukcija su šilumą paskirstančiomis plokštėmis, o betonas - kaip šiluminis akumuliatorius.
Maišymo blokų principas ir jų vaidmuo
Maišymo blokai (temperatūros mišikliai) yra kritiniai elementai sistemose su mišriu šilumos šaltiniu, kai reikia tiksliai reguliuoti paduodamo vamzdžių skaitinio karšumo ir temperatūros skirtumą. Jie užtikrina stabilų šilumos atidavimą į grindis, apsaugo nuo perkaitimo ir leidžia viename kontūre palaikyti skirtingas srauto sroves, kad būtų tolygiai sušildomos visos patalpos.
Projektuose dažnai pasirinkamos automatizuotos sistemos su AFC (Automatic Flow Control) kolektoriais, kurie automatiškai reguliuoja srautą, užtikrina balansuotą kontūrų darbą ir sumažina žmogaus įsikišimą į kasdienį valdymą. AFC kolektoriai leidžia palaikyti nustatytą srauto lygį, net jei susiduriama su slėgio kitimu ar kitais sistemos pokyčiais. Tokia technologija ypač naudinga renovuojamuose pastatuose ar sudėtingose šilumos grandinėse.
Maišymo mazgų ir kontūrų konfigūracijos
- Reguliuojami kolektoriai su AFC technologija - užtikrina nuolatinį srauto ir temperatūros balansavimą.
- Balansavimo vožtuvų sistema - leidžia subalansuoti kontūrus be sudėtingų skaičiavimų.
- Turbo arba mikroburbulų atskyrimas - gerina šilumos paskirstymą ir ilgaamžiškumą.
Maišymo blokai dažnai integruojami į kolektorių, o jų tikslus pasirinkimas priklauso nuo patalpų skaičiaus, kontūrų skaičiaus, šilumos poreikio ir energijos šaltinio tipų. Akivaizdu, kad teisingas maišymo mazgų išdėstymas ir parametrų nustatymai lemia energijos taupymą ir komfortą.
Statybiniai ir izoliaciniai sprendimai grindų šildymui
Grindų pagrindas turi būti sausas ir lygus. Darbui būtina išlyginti grunto nuolydžius, pasirinkti tinkamą izolaciją ir plokščių sprendimus. Dažnai naudojami EPS 50-70 putplastis, kurio atsparumas gniuždymui 70-100 kPa. Geotekstilė arba hidro/garo izoliacija - būtini sluoksniai, laikantys grunto daleles iš viršutinių sluoksnių.
Grindų šildymo montavimo sprendimai gali būti šlapi (betonuojami) arba sauso (plokščių, konuso vamzdžiais). Sausojo metodo privalumai - greitesnis įrengimas ir mažesnis svoris, tačiau dažnai didesnės sąnaudos. Šlapiąją konstrukciją daugeliui atvejų naudoja statytojai su cemento/betono sluoksniu. Sluoksnių storis turi būti tiksliai nurodytas projekte, kad šilumos sklaida būtų vienoda ir būtų išvengta šilumos tiltelių.
Thermo plokštės arba panašūs tvirtinimo sprendimai leidžia efektyviai laikyti vamzdžius ir užtikrinti tolygų šilumos paskirstymą. Termo plokštės dažnai turi konusų dizainą vamzdžiams laikyti ir pasižymi aukštu gniuždymo stiprumu, leidžiančiu naudoti didesnį vamzdžio skersmenį ir didesnį tarpus tarp vamzdžių.
Vandeniu šiltinamo grindų projektavimas ir įgyvendinimas
Projektas yra būtinas norint tiksliai nustatyti šilumos nuostolius, vamzdžių skersmenis, žingsnius ir bendrą laidavimo schemą. EN 1264 ir EN 15377 standartai reglamentuoja patalpų tipą, kambario oro temperatūrą ir leistiną grindų paviršiaus temperatūrą. Sukuriamas šilumos paskirstymo diagrama, siekiant užtikrinti tolygų šilumos srautą į visus kontūrus.
Vandens šildytose grindyse svarbus ir šilumos šaltinio apribojimas: maksimali vidutinė vandens temperatūra rekomenduojama iki 50 laipsnių C. Jei įrengiama su radiatorių sistema, būtinas pamaišymo mazgas, kuris sumažina temperatūrą ir palaiko stabilumą. Taip pat svarbu planuoti patalpų vėdinimą ir sistemų sąveiką su kitais šilumos šaltiniais (židiniai, šilumos siurblys).
Vamzdžių skersmuo parenkamas pagal patalpų dydį ir šiluminį apkrovimą: mažoms patalpoms - mažesnis skersmuo; didesnėms ar pramoniniams objektams - didesnis skersmuo. Kontūrų pasipriešinimas neturi viršyti 25 kPa. Atstumas tarp vamzdžių dažnai svyruoja nuo 10 cm iki 30 cm, priklausomai nuo grindų dangos ir šilumos poreikio.
Įrangos valdymas ir automatika
Reguliavimas gali būti rankinis arba automatinis. Rankinis reguliavimas paprastai taikomas mažesnėse sistemose. Automatinis reguliavimas su AFC kolektoriais užtikrina tolygų šilumos paskirstymą, sumažina energijos sąnaudas ir padeda išvengti žmogaus klaidų. Pagrindinis išlaidų mažinimo principas - integruoti modernią automatiką, įskaitant nuotolinį valdymą ir duomenų pernešimą internetu.
Šildymo kontūrų balansavimas yra būtinas norint išvengti nekontroliuojamo srauto pasiskirstymo tarp kontūrų. AFC technologijos kolektorių naudojimas gali sumažinti ar net panaikinti tradicinio balansavimo poreikį, nes vožtuvai automatiškai reguliuoja srautą.
Temperatūros davikliai montuojami plėvelės tinkleliuose ar plėvelėse, o jų duomenis perduoda į termostatą. Termostatai gali būti laikomi kambario, laidinį arba belaidžių ryšių, su įvairiomis funkcijomis, įskaitant programavimą, nuotolinį valdymą ir kelias zonas.
Diapazonas: pritaikymas skirtingose patalpose ir grindų dangose
Grindims dažnai naudojamos keraminės plytelės arba akmenų masės dangos dėl jų didelio šilumos laidumo koeficiento. Laminatas ar parketas taip pat gali būti naudojami, tačiau jie turi būti skirti šildomoms grindims ir gerai perduoti šilumą. Net ir kiliminės dangos gali būti naudojamos, bet jų šilumos laidumas yra mažesnis, todėl įrengimo sprendimai turi atitikti šilumos paskirstymo poreikius.
Vanduo šildomose grindyse gali būti valdomas per šilumos siurblius oras-vanduo, kurie yra ekonomiški ir greitai įrengiami. Tačiau jų įrengimas turi būti iš anksto suplanuotas, atsižvelgiant į energijos šaltinio tipą ir šildymo poreikius. Oro-vandens šilumos siurblių pasirinkimas turi būti grindžiamas gamintojo patikimumu, galingumu ir priežiūros galimybėmis.
Praktiniai patarimai iš čia pateikto turinio
- Prieš pradedant įrengimą įsitikinkite, kad grindų paviršius yra sausas, lygus ir švarus. Naudokite drėgmės matuoklį, kad įvertintumėte pagrindo būklę.
- 潔 pasirinkite izoliacines medžiagas su mažu šilumos laidumo koeficientu ir tinkamu storiu (dažnai 30-50 mm, priklausomai nuo grunto).
- Projektas turi būti parengtas laikantis EN 1264 ir EN 15377 reikalavimų, su aiškiu kontūrų išdėstymu, vamzdžių skersmenimis, žingsnio ir betono sluoksnio storio nurodymais.
- Naudokite AFC kolektorius, kai įmanoma, kad sumažintumėte hidraulinį balansavimą ir pagerintumėte šilumos paskirstymą.
- Pastatykite tikslų automatinių valdymo parametrų derinimą, ypač kai grindys turi didelį inertiškumą. Planuokite laiką, per kurį kambariai įšils po įjungimo.
Trumpas praktinis vadovas įrengimui (sausasis ir šlapiasis būdai)
- Pasirinkite pagrindą ir izoliaciją, išlyginkite grunto paviršių, įrengkite hidro/garo izoliaciją.
- Jei planuojate sausąjį metodą, klijuokite Thermo plokštes ar panašias konstrukcijas, laikydamiesi gamintojo instrukcijų.
- Ant pagrindo išdėliokite šilumos paskirstymo plėvelę arba konusus vamzdžiams laikyti. Tarp jų - atstumai 10-30 cm priklausomai nuo dangos ir poreikio.
- Įdiekite vamzdžius (d16, d18 ar didesni, priklausomai nuo kontūro dydžio) arba kabelius, užtikrinkite jų tarpus ir tvirtinimą tinkleliais ar dirželiais.
- Įdiekite kolektorių su AFC arba tradiciniu srauto reguliavimu, prijunkite daviklius ir termostatus, sujungimo taškai su izoliacija ir apsaugine plėvele.
- Atlikite bandomąjį paleidimą, įsitikinkite, kad nėra nutekėjimų ir teisingai veikia srauto reguliavimas.
- Užklijuokite grindų dangą ir atlikite galutinį įkaitinimą, laikydamiesi projekto temperatūrų ribų.
Dažni klausimai ir mitai
- Ar galima naudoti židinį kaip papildomą šilumos šaltinį šildomoms grindims? Taip, bet reikia tinkamai integruoti šilumos šaltinį į sistemą ir valdymą.
- Ar galima vienu metu naudoti grindinį šildymą ir radiatorių? Taip, tačiau reikia apsvarstyti mišinio mazgą, kad būtų užtikrintas tinkamas šilumos paskirstymas.
- Ar šildomos grindys yra brangios? Iš pradžių investicija gali būti didesnė, bet ilgainiui gali sutaupyti energijos dėl žemesnės paduodamos temperatūros ir efektyvesnio šilumos paskirstymo.
Techniniai duomenys ir standartai
Grindų šildymo projektas privalo atitikti EN 1264 ir EN 15377 reikalavimus. Projektas apima kambario plotą, užduodamą grindų dangą, šilumos nuostolius, vamzdžių skersmenis, vamzdžių žingsnį, šilumos izoliacijos storį, betono sluoksnį ir pan. Srauto paskirstymas planuojamas pagal kontūro poreikius, kad grįžtamoji temperatūra būtų vienoda.
Kitas esminis aspektas - grindų šildymo betonavimas. Jei naudojamas šlapiasis metodas, įprastai virš vamzdžių liejamas 30-70 mm betono sluoksnis, o optimaliausias storis dažnai apima 45 mm. Temperatūrines siūles būtina įrengti visu patalpos plotu (>40 m2). Darbas turi būti įpildytas statybinėmis medžiagomis ir uždengtas izoliacija, kad neatsirastų šilumos tiltelių.
Išvada
Šildomų grindų maišymo blokų ir visos šildymo sistemos projektavimas reikalauja kruopštumo: nuo teisingo pagrindo paruošimo, izoliacijos pasirinkimo, vamzdžių skersmens ir išdėstymo, iki tiksliai suprojektuotos automatikos ir patikimo vertinimo. Tinkamai suplanuota ir įrengta sistema suteikia komfortą, energinę efektyvumą ir ilgaamžiškumą. Sprendimai su AFC kolektoriais, kruopščiai parengtu projektu ir profesionalia įranga gali užtikrinti sklandų šildymo režimą ir mažesnes eksploatacines išlaidas.
