Sušildyti grindų konstrukciją galima keliais būdais: elektriniais kabeliais, grindyse esančiais kanalais pučiant šiltą orą, grindyse įmontuotais vamzdeliais, kuriais cirkuliuoja šiltas vanduo. Plačiausią pritaikymą įgavo šildymas elektra ir vandeniu. Šiltas vanduo, tekėdamas grindyse esančiais vamzdeliais, sušildo betono masę, supančią vamzdelį. Betonas, pasižymintis geru šilumos laidumu ir didele šilumos akumuliacija, užtikrina, kad grindų paviršius šyla vienodai. Šiltas grindų paviršius sušildo patalpos orą. Šiltas oras kildamas nuo grindų paviršiaus maišosi su patalpos oru ir palaipsniui vėsta.
Šildomos grindų konstrukcijos dažnai įrengiamos ant grunto ar perdangos. Grindys pradedamos kaitinti ne anksčiau nei po 21 d. Ir šildomos vandens temperatūra turi būti pradžioje 25 °C. Vandens temperatūra šildymo sistemoje iki projektinės keliama ne daugiau kaip 5 °C per parą. Grindys aušinamos atvirkščia kaitinimui tvarka. Pagrindinis šiluminio - techninio skaičiavimo tikslas yra nustatyti vandens, tekančio vamzdeliais, temperatūrą ir horizontalų atstumą tarp grindų konstrukcijoje išdėstytų vamzdelių. Įvairiuose projektuose vandens temperatūrą vamzdeliuose galima sutikti 35-55 °C ribose. Atstumas tarp vamzdelių svyruoja 10-30 cm ribose. Prie didelių įstiklintų paviršių vamzdelius grindyse būtina kloti tankiau.
Betonas, kuriuo užpilami vamzdeliai, turi sudaryti tam tikro storio sluoksnį. Optimalus betono sluoksnis yra apie 6,5 cm, o virš vamzdelio - apie 4,5 cm. Į betono masę prieš užliejant grindis dedamas plastifikatorius, kuris padeda išvengti oro burbuliukų ir sumažina skilinėjimo riziką. Grindų konstrukcijoje tarp perdangos ir betono sluoksnio turi būti dedama šilumos izoliacija. Jei tarp patalpų oro temperatūros skirtumas yra 5 °C, izoliacijos storis apskaičiuojamas pagal 1,25 m²K/W, o 10 °C - 2,62 m²K/W. Jei grindys montuojamos ant grunto, izoliacijos šilumos varža turi būti ne mažesnė 2,86 m²K/W. Temperatūrinių siūlių įrengimas yra būtinas dėl betono plėtimosi; dažniausiai siūlės įrengiamos visu patalpos perimetru ir durų angose. Dažnai skirtingose patalpose būtina skirtinga siūlių išdėstymo logika: skersinės siūlės turi būti įrengiamos, kai plotas viršija 30 m² arba ilgio-pločio santykis viršija 2:1.
Nuo grindų konstrukcijos priklauso šilumos paskirstymas. Viena iš pagrindinių sąlygų - kad jeigu skersai patalpos įrengiamos kelios temperatūros siūlės, jų vieta turi būti atkartota ir grindų dangoje, kad būtų išvengta įtrūkimų. Mišrios šildymo sistemos gali būti taikomos, kai dalis patalpų šildoma vandeniu ar elektra, o kitos - radiatoriais.
Mišiam šildymui dažnai naudojamas trijų ar keturių eigų maišytuvas, kuris sujungia grįžtantį vandenį su paduodamu vandeniu ir užtikrina reikiamą temperatūrą grindims. Taip pat gali būti naudojami automatiniai balansavimo vožtuvai ar pavaros, valdomos iš valdiklio. Kai šildomų grindų plotas yra nedidelis, įrengiama ventilių su termosadvaromis sistema, apribojanti grįžtamo vandens temperatūrą.
Šildomų grindų komponentai ir jų vaidmuo
Šildomų grindų sistema susideda iš kelių pagrindinių komponentų: šildymo katilas arba šilumos šaltinis, temperatūros reguliavimo mazgai, kolektoriai, vamzdžiai grindyse. Jei planuojate vandeniu šildomas grindis daugiabučiuose, gali prireikti papildomų leidimų. Visi komponentai turi būti tinkamai parinkti ir įrengti laikantis EN standartų reikalavimų.
Vandeniu šildomų grindų temperatūros reguliavimas gali būti atliekamas rankiniu būdu vožtuvais arba automatiškai su elektrinėmis pavaromis. Kolektoriaus funkcija - palaikyti nustatytą srautą ir temperatūrą kontūruose. Tam tikrais atvejais naudojami AFC (Automatic Flow Control) kolektoriai, leidžiantys automatiškai subalansuoti srautus ir užtikrinti stabilų sistemos darbą.
Testavimas prieš betonavimą yra esminis, kad įsitikinti, jog nėra nutekėjimų. Po betonavimo taisytini defektai tampa sudėtingi arba neįmanomi. Todėl labai svarbu kruopščiai patikrinti visą sistemą prieš pilant betono sluoksnius. Profesionalų pagalba užtikrina kokybę: pasirinkti reikiamą vamzdžių skersmenį, atstumus, ir kolektorių balansavimą.
Šlapiojo ir sausojo būdo grindys turi skirtingus privalumus. Šlapiojo metodo sluoksnio storis virš vamzdžių dažnai siekia 30-70 mm, optimali vieta - 45 mm. Thermo plokštės arba reflectorių plokštės gali būti naudojamos sausajam būdui, o jų montavimas žymiai palengvina darbus ir leidžia išvengti armatūros tinklelio bei tvirtinimo. Plokštės turi užraktus, leidžiančius jos tvirtai sujungti.
Šildymo kontūrai turi būti klojami į tokius atstumus, kurie užtikrintų tinkamą šilumos paskirstymą. Galutinis sprendimas priklauso nuo grindų dangos šiluminės varžos. Priklausomai nuo dangos, varža turi būti susumuota su visų sluoksnių ir pakloto varža, siekiant optimalaus 0,15 m²K/W. Renkantis dangą svarbu atsižvelgti į jos šiluminės varžos parametrus ir temperatūros ribas - dažnai rekomenduojama 26-29 °C paviršiaus temperatūra, o komforto zona - apie 23-24 °C. Kilimų dangos gali kaupti šilumą ir padidinti paviršiaus temperatūrą, todėl reikia reguliuoti tą parametrą.
Elektrinės šildomos grindys vs vandens šildomos grindys
Elektrinės šildomos grindys gali būti paprastesnės įrengti ir pigesnės mažose patalpose. Dažnai naudojami kilimėliai, infraraudonųjų spindulių plėvelė ar tinkleliai. Prieš diegiant elektrinį variantą būtina įvertinti galios poreikį ir užtikrinti, kad tinka vieta, kurioje ji bus įrengiama. Atitinkama dangos šiluminė varža turi būti laikomasi - 0,15 m²K/W arba mažiau.
Vandens šildomos grindys reikalauja daugiau išankstinių projektavimo darbų ir profesionalaus įrengimo. Didžiausia vandens temperatūra kontūruose gali būti apie 35-55 °C, o paviršiaus temperatūra - iki 28 °C. Vanduo šilumą perduoda per vamzdžius į betono masę, kuri puikiai akumuliuoja šilumą, todėl paviršius šyla tolygiai.
11 Grindinio šildymo kolektoriaus žiedų nustatymas
Nuo grindų inercijos priklauso šilumos įsijungimo ir išsijungimo laikas: dažnai šis procesas trunka kelias valandas, todėl būtina turėti nuoseklų automatinį reguliavimą ir galimybę nuotolinio valdymo. Jei planuojama šildyti didesnį plotą, būtina padalinti plotą į zonas ir jas reguliuoti atskirai. Taip pat rekomenduojama derinti su šilumos šaltiniais, pavyzdžiui, šilumos siurbliu, kad sumažintumėte šildymo kaštus.
Be to, grindų dangos pasirinkimas turi didelės įtakos šilumos laidumui. Dangos su maža šiluminė varža, pvz., keraminės plytelės, tinka geriausiai. Laminatas, parketas ar kiliminės dangos turi skirtingas šilumos akumuliacines savybes, todėl reikia įvertinti šiluminę varžą ir paviršiaus temperatūros ribas. Prieš perkant dangą svarbu patikrinti gamintojo nurodytą šiluminės varžos reikšmę.
Priežiūra, klaidos ir efektyvumas
Dažniausios klaidos - netikslus dizainas ar neteisingas įrengimas. Teisinga procedūra: po betono sukietėjimo pradedama šildyti 21 dieną, temperatūrą kelti ne daugiau kaip 5 °C per parą, o maksimali vandens temperatūra turėtų būti išlaikoma kelias dienas, po to palaipsniui mažinti. Karščiausia rekomenduojama, kad grindų pagrindas būtų visiškai išdžiuvęs prieš klojant dangą. Gruntas ir dangos storis turi būti tinkamai paruošti, naudoti tinkamos kokybės izoliacines medžiagas ir tinkamas grindų dangas.
Šildomos grindys vasaros metu gali atlikti patalpų aušinimo funkciją, leidžiant tekėti šaltą vandenį. Tačiau privaloma atsižvelgti į galimus oro drėkinimo poreikius, nes šios sistemos gali sausinti orą. Svarbu užtikrinti sandarumą, mažus šilumos nuostolius ir teisingą įrengimo laiką. Dar vienas svarbus aspektas - tinkamai suderinti grindų šildymo sistemą su kitais šilumos šaltiniais, kad būtų pasiektas efektyvus ir stabilus šildymo režimas.
Šildomų grindų praktiniai duomenys
- Didžiausia vandens temperatūra kontūre: 35-55 °C; paviršiaus temperatūra: iki 28 °C.
- Optimalus grindų paviršiaus temperatūros intervalas: apie 23-24 °C (priklauso nuo dangos).
- Vamzdžių skersmuo: d14-d20 mm, atsižvelgiant į patalpos dydį ir šilumos poreikį.
- Atstumas tarp vamzdelių: 10-30 cm, priklausomai nuo dangos ir šilumos poreikio.
- Betono sluoksnio storis virš vamzdžio: optimaliai 45 mm; bendras sluoksnio storis dažnai 30-70 mm.
- Izoliacijos storis: 100 mm po gruntų, 30 mm virš šildomų patalpų, 150 mm virš atvirų erdvių (lauko temperatūra).
Kurti patikimą sistemą - praktiniai patarimai
- Grindų šildymo projektą su šilumos nuostolių skaičiavimais patikėkite specialistui.
- Patikrinkite grindų dangos šiluminę varžą prieš perkant ir montuoti, nes ji lemia visos sistemos efektyvumą.
- Tinkamas grindų pagrindas ir jo išdžiūvimas - svarbiausi etapai prieš klojant dangą.
- Klojant vamzdžius, pastraustos konstrukcijos turi būti stabilios ir atlaikyti apkrovas; naudojamos tvirtinimo plokštės ar dirželiai.
- Atsižvelkite į papildomus šilumos šaltinius (židiniai, oro kondicionieriai) - reikalinga šilumos kontrolės sistema su termostatais ir pavaromis.
- Atsparumas vandeniui ir patikimumas užtikrina, kad srautas ir temperatūra atitiks projektinius parametrus netgi esant kitoms sąlygoms.

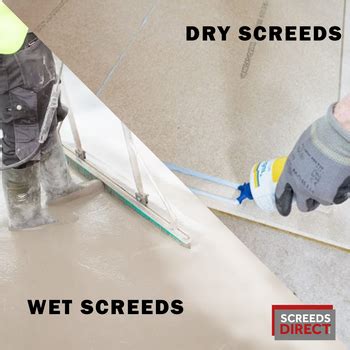

Priklausomai nuo pagrindo - sausasis vs šlapiasis būdas
Sausasis būdas be betono yra lengvesnis ir greitesnis, kai grindinamas ant plokščių su specialiomis konuso formos plokštėmis, leidžiančiomis laikyti vamzdžius. Šlapioji technologija - užliejamas betono sluoksnis, kuriame vamzdeliai izoliuojami ir tolygiai paskirstomi per sluoksnį. Abu metodai gali užtikrinti tolygų šilumos pasiskirstymą, kai projektavimas ir įrengimas atliekami teisingai.
Kiekvienas sprendimas turi būti pritaikytas pagal būsto konstrukciją: pirmame aukšte dažnai naudojamas šlapiasis būdas dėl aukštesnės šilumos izoliacijos efektyvumo, o viršutiniuose aukštuose - sausasis, siekiant sumažinti perdangos apkrovas. Pasirinkimas priklauso nuo grindų dangos, energijos šaltinio ir projekto sąlygų.
