Išsamus vadovas: grindų šildymo paruošimas ir įrengimas ant mineralinės vatos

Šildomos grindys - tai ne tik komforto, bet ir energijos efektyvumo sprendimas. Plačiausiai taikomi du būdai: elektriniai kontūrai ir vandens sistemų kontūrai, kai šiltas vanduo cirkuliuoja vamzdeliais grindyse. Šiame straipsnyje pateikiama detalizuota instrukcija, kaip teisingai paruošti grindų konstrukciją ant mineralinės vatos, įrengti vamzdelius, užtikrinti hidroizoliaciją, šiluminę izoliaciją ir teisingą temperatūrų valdymą. Taip pat aptariamos mišrios sistemos, klaidos ir praktiniai patarimai nuo planavimo iki dažniausiai pasitaikančių sprendimų.

Patarumo principas ir privalumai

Šiltas vanduo, tekėdamas grindyse esančiais vamzdeliais, sušildo betono masę, supančią vamzdelį. Betonas, pasižymintis geru šilumos laidumu ir didele šilumos akumuliacija, užtikrina, kad grindų paviršius šyla vienodai. Šiltas grindų paviršius sušildo patalpos orą, o šiltas oras kildamas nuo grindų maišosi su patalpos oru ir palaipsniui vėsta. Grindys turi būti apsaugotos nuo lauko oro poveikio, o lygios grindys - naudoti savaime išsilyginančius skiedinius.

Pradiniai darbai ir betono sluoksnio geriniai

Grindys pradedamos šildyti ne anksčiau nei po 21 dienos nuo betonavimo, ir šildomasis vanduo pradedamas teikti temperatūros 25 °C. Vandens temperatūra turi būti keliama ne daugiau kaip 5 °C per parą. Betono sluoksnio storis virš vamzdelių turi būti apie 4,5 cm, o bendras sluoksnis - apie 6,5 cm. Prieš užliejant grindis į betono masę įdedamas plastifikatorius, siekiant užtikrinti vienalytiškumą ir sumažinti oro burbuliukų susidarymą. Grinduose tarp perdangos ir betono sluoksnio įrengiama šilumos izoliacija, o optimalus EPS sluoksnio storis bez grunto dažnai siekia 15-30 cm.

Izoliacija ir temperatūrinės siūlės

Idealiu atveju grindų konstrukcija ant mineralinės vatos turi būti su šilumos izoliacija tarp perdangos ir betono sluoksnio. Jei patalpoje oro temperatūrų skirtumas yra nedidelis, izoliacijos storis paprastai 3,2-3,5 cm (naudojant polistirolo plokštes). Kai skirtumas tarp patalpų oro temperatūrų viršija 5 °C, skaičiuojama šiluminė varža: 1,25 m²K/W esant 5 °C, 2,62 m²K/W esant 10 °C, o kai grindys montuojamos ant grunto - ne mažiau 2,86 m²K/W. Temperatūrinės siūlės įrengiamos iš perimetro ir durų angų, tačiau būtina jų įrengimo vietą atkartoti grindyse, kad nesusidarytų įtrūkimai. Dažniausiai naudojama pūsto polietileninė juosta about 1 cm storio. Tokiu atveju uždengiama ir jungimo vieta su izoliacija plėvele, kad vanduo nepasiektų perimetro zonos.

Skersinė temperatūrų kontrolė ir dideli plotai

Šildomų grindų plotas be skersinės temperatūrinės siūlės neturi būti didesnis nei 30 m². Jei patalpos matmenys viršija 8 m ilgio atkarpą ar santykis iki 2:1 ilgio ir pločio, būtina įrengti temperatūrinę siūlę. Skersos siūlės būtinos ir kai patalpos dalys turi skirtingas šilumos nuostolių charakteristikas ar ilgis ir plotis skiriasi. Svarbu, kad viršutinis grindų sluoksnis atitiktų danga - siūlių vieta ir forma turi būti atkurtos grindyse, nes betono masės judėjimas gali sukelti dangos įtrūkimus.

Mišrios šildymo sistemos

Jei dalis patalpų šildoma pagal grindis, o dalis - radiatoriais, būtina, kad šildymo sistemoje cirkuliuotų dviejų temperatūrų vanduo. Maksimali pakuotės temperatūra gali būti 90-95 °C, o paduodamo į grindis vandens temperatūra neturi viršyti 55 °C. Tam naudojamas trijų ar keturių eigų maišytuvas. Maišytuvo valdymui - elekromechaninė pavara, signalams gaunami iš valdiklio. Jei naudojamas šilumos siurblys arba kondensacinis katilas, radiatoriai turi būti parenkami atsižvelgiant į žemesnę paduodamo vandens temperatūrą, užtikrinant efektyvų darbą. Esant mažam plotui, grindų šildymo kontūre gali būti naudojamas ventilis su termo pavaros galva, o rimtoms avarijoms - automatinis temperatūros ribotuvas, nustatomas apie 60 °C.

Norimos kambario temperatūros palaikymas

Norint palaikyti norimą oro temperatūrą, būtina reguliuoti šildomų grindų šilumos srautą. Į vidinę sieną apie 1,5 m aukštyje montuojamas kambario temperatūros reguliatorius. Jis matuoja oro temperatūrą ir reguliuoja šilumos patekimą į vamzdyną. Prireikus ant kolektoriaus atšakų galima įrengti elektrotermines pavaras arba ant vamzdelių dedamas ventilis su elektrotermine pavara. Taip pat galima naudoti programuojamą savaitinį reguliatorių, leidžiantį nustatyti skirtingas temperatūras kiekvienai parai arba visai savaitei. Periodiškai rekomenduojama mažinti temperatūrą, kai nieko neveikiate namuose.

Klaidos ir efektyvumo didinimas

Dažnai kyla klausimų dėl teisingo grindinio šildymo projektavimo ir montavimo. Po derinimo ir įrengimo, grindys gali būti šildomos tik po 21 dienos, o vandenį būtina palaikyti 25 °C ir didinti ne daugiau kaip 5 °C per parą. Viršijus 55 °C, temperaturos laikomos 4 dienas, po to pradedama žeminti. Svarbu užtikrinti, kad betoninis pagrindas visiškai išdžiūtų prieš klojant danga, kitaip gali kilti skeldėjimas. Taip pat būtina pasirinkti tinkamą dangą, kuri gerai praleidžia šilumą ir neturi kenksmingų nuodų. Grindys šyla ir aušina lėtai, todėl didesni plotai turi būti padalinti į zonas su atskiru reguliavimu. Net ir brangios automatikos nereikėtų taupyti tam, kad pasiekti aukštą efektyvumą.

Vandens vs. elektrinės sistemos pasirinkimas

Rekomenduojama pagrįstai rinktis vandens sistemą grindų šildymui, nes ji efektyviau paskirsto šilumą per storą betono sluoksnį. Keraminės ar akmeninės plytelės pasižymi mažiausia šilumos varža ir gerai perduoda šilumą į patalpos orą. Laminatas turėtų būti pažymėtas grindiniam šildymui, o LVT grindys gerai praleidžia šilumą ir atsparios drėgmei. Natūralaus medžio parketas gali būti rizikingas dėl temperatūrų svyravimų, tačiau gali būti įrengtas su specialiais sprendimais. Elektrinės sistemos labiau tinka mažoms patalpoms, pvz., vonios kambariui ar Virtuvei, tačiau jos dažnai yra brangesnės ir mažiau efektyvios dideliuose plotuose.

Žingsniai nuo pradžios iki pabaigos - grindų su mineraline vata įrengimas

1. Paruošimas: gruntinis paruošimas, erdvės išvalymas, lava, siekiant užtikrinti tvirtą pagrindą.

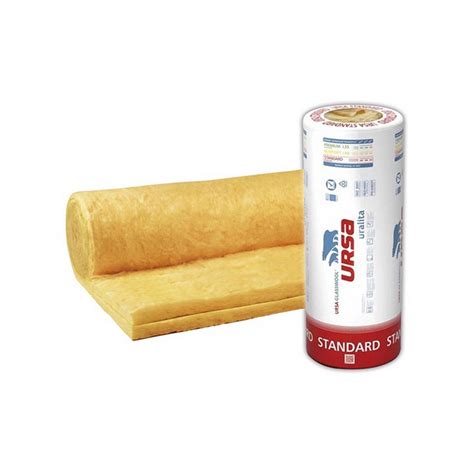

2. Izoliacija: mineralinė vata, atitinkama storis derinant su projektu. Klijavimo papildomos juostos ir kompensacinės juostos paruošimas.
3. Skydeliai ir作弊器iai: ant izoliacijos uždėtas skiriamasis sluoksnis, dedamas metalinis armavimo tinklas.
4. Vamzdžiai: išvedžiojami vamzdžiai (PEX/PE-RT arba daugiasluoksniai) pagal projektinę schemą, aktyviosios linijos bandomos hidrauliniu slėgio testu.
5. Betonavimas: grindims naudojamas betonas su plastifikatoriumi; sluoksnis apie 6-8 cm, virš vamzdžių 4-5 cm.
6. Galia: baigus betonavimą, laukiate iki 28 dienų projektiniam stiprumui. Po džiūvimo įrengiama galutinė danga.
7. Valdymas ir testavimas: įrengiamos temperatūros siūlės, reguliatoriai, ventiliai, maišytuvai, terminiai ribotuvai, kol kontrolė pasiekiama.
8. Testavimas ir derinimas: patikrinimai, ar nėra nuotėkių, patikima ir saugi sistema, paruošimas naudotis ir įrengimas.
9. Baigiamieji darbai: grindų danga, keramikos ar plytelių klojimas, užbaigimas ir apdaila.

Biudžetas ir praktiniai patarimai

Vandens sistemos kaina dažnai svyruoja - bent 30-80 Eur už kvadratinį metrą, įskaitant medžiagas ir darbus. A++ energinės klasės namams rekomenduojamas EPS storis 20-30 cm. Dalį darbų galima atlikti pačiam, tačiau svarbiausi etapai - projektavimas, vamzdžių išvedimas, ir betonavimas - dažnai reikalauja profesionalų. Fiziniai darbai nuo gruntavimo iki betonavimo dažnai trunka 3-7 darbo dienas, o kompozicijos ir džiūvimo procesai užima laiko. Keraminės plytelės pasižymi puikiu šilumos laidumu, todėl rekomenduojama kaip pagrindinė grindų danga šildomoms grindims. Be to, šildomos grindys vasarą gali atlikti ir patalpų aušinimo funkciją, kai vasaros metu per vamzdžius tekama šalta vandens srovė.

Praktiniai patarimai ir atsakymai į dažniausiai užduodamus klausimus

• Kokį vamzdį pasirinkti? Dažnai pasirenkama daugiasluoksniai arba paprasti vamzdžiai be aliuminio, priklausomai nuo projekto. Mūsų pavyzdyje pasirinktas daugiasluoksnis Wavin vamzdis.
• Kiek metrų vamzdžio reikia? Nupirkti apie 1200 metrų vamzdžio 16×2,0; reikšmingas kiekis priklauso nuo patalpų ploto ir kontūrų ilgio.
• Kaip išvengti oro kišimosi į betono masę? Prieš užliejant grindis būtina atlikti hidroizoliacijos ir vamzdynų testavimą, ištaisyti nuotėkį. Po džiūvimo pravesti betono danga be defektų yra svarbu.

Grindų šildymo noteikos - svarbiausių faktų santrauka

Grindų šildymas ant mineralinės vatos reikalauja kruopštaus projekto ir meistriško įgyvendinimo: nuo grunto paruošimo, izoliacijos, vamzdynų išvedžiojimo iki betonavimo ir galutinės dangos. Teisinga sistemos dydžio skaičiavimas, temperatūrų kontrolė ir vertinimas užtikrina komfortą bei energinį efektyvumą. Norint pasiekti optimalų rezultatą, rekomenduojama pasikonsultuoti su šildymo ir vėdinimo specialistais ir laikytis projekto nurodymų, taip pat atlikti visus testus prieš betonavimą.
