Grindinio šildymo vamzdžiai - tai šiuolaikinės, efektyvios ir komfortiškos šildymo sistemos pagrindas, suteikiantis tolygią ir malonią šilumą visame kambaryje. Skirtingai nuo tradicinių radiatorių, šildymas per grindis paskirsto šilumą tolygiai nuo apačios į viršų, todėl patalpos šyla natūraliau ir energetiškai efektyviau. Tokia sistema ypač vertinama šiuolaikiniuose ir renovuojamuose namuose, kur svarbu ne tik šiluminis komfortas, bet ir protingas bei taupus energijos vartojimas.

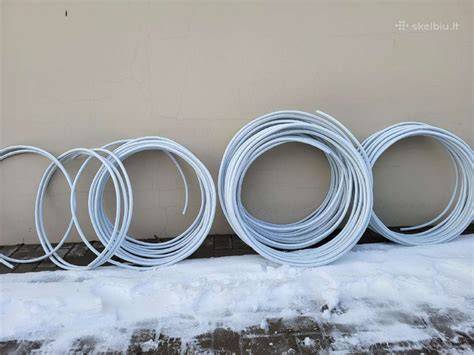

Grindinio šildymo vamzdis - tai specialus vamzdis, klojamas po grindų danga arba betonine stova, per kurį cirkuliuoja karštas vanduo. Šis vanduo, tiekiamas iš katilo ar šilumos siurblio, šildo betono masę, o ši tolygiai atšildo grindų paviršių ir visą patalpą. Rinkoje dažniausiai sutinkami PE-RT (kaitrai atsparus polietilenas) ir PEX (skersiniu ryšiu sujungtas polietilenas) vamzdžiai. PE-RT vamzdžiai pasižymi lanksčia, lengvai valdoma konstrukcija ir nesudėtingu montavimu - jie gali būti lenkiami ir net taisomi darbų metu nesukeliant papildomų problemų ar žalos. PEX vamzdžiai žinomi dėl aukštos temperatūros ir slėgio ištvermės, todėl dažnai naudojami intensyvesnio naudojimo sistemose.
grindų šildymo vamzdis gali būti naudojamas tiek tradiciniam vandeniniam, tiek modernesniam sausuoju (be betono) montavimo būdu, atsižvelgiant į objekto ypatumus. Vandeninis būdas - klasikinis sprendimas, kai vamzdžiai užbetonuojami arba klojami specialiuose grioviuose ir uždengami grindų danga. Sausasis montavimas tinkamas ten, kur papildoma konstrukcinė apkrova nepageidaujama arba kur reikalingas greitesnis sistemos šildymo atsako laikas.
Renkantis vamzdį šildomoms grindims, svarbu atsižvelgti į kambario dydį, pasirinktą grindų dangą ir šildymo sistemos tipą. Dažniausiai naudojamas 16-20 mm skersmens vamzdis, tačiau dideliems plotams gali prireikti didesnio skersmens ar specifinės žingsnio distancijos tarp kilpų. Grindinio šildymo vamzdžio kaina skiriasi priklausomai nuo medžiagos, skersmens, gamintojo ir rulono ilgio. Dažniausiai vamzdžiai parduodami patogiais ritiniais po 50, 100 ar 200 metrų, todėl galite įsigyti tiksliai reikiamą kiekį ir taip išvengti nereikalingų papildomų išlaidų. Perkant didesnį kiekį, kaina dažnai būna palankesnė, todėl verta iš anksto tiksliai apskaičiuoti reikiamą medžiagų kiekį. Rinkoje galima rasti įvairių gamintojų, spalvų ir kainų grindinio šildymo vamzdelių, pradedant nuo 0,30 ct už metrą iki 2 Eur už vizualiai taip pat atrodantį vamzdį. Tai kelia klausimą: kuo skiriasi ir arreikalingas brangesnis variantas?
Slėgio bandymų metu (žr. foto Nr. 1) PERT vamzdis kiekvieną kartą trūksta skirtingose vietose (nenuspėjamai), o PEX vamzdis išsiplečia ir grįžta į savo pradinę būklę - testo metu prijungus prie sistemos, trūksta silpniausioje (sujungimo) vietoje, t. y. rekomenduojame rinktis PEX vamzdį, nesvarbu kurio gamintojo. Tikime, kad ilgaamžiškumas ir patikimumas svarbiau nei pradinis kainos skirtumas. Vienas svarbiausių namo statybos etapų yra tinkamas šildymo sistemos išvedžiojimas. Tinkamai parinkti vamzdžiai turi užtikrinti tolygų šilumos paskirstymą. Jų pasirinkimas turi atitikti pastato šilumos poreikį, taip pat turimas technines sąlygas. Rinkoje galima rasti plastikinių vamzdžių, bet ir populiarių varinių variantų. Perskaitę šį straipsnį, sužinosite, kuo jie skiriasi. Papasakosime jums taip pat apie tai, kuo pasižymi plieniniai vamzdžiai ir kas lemia sistemos ilgaamžiškumą.
Vamzdžiai, naudojami konkrečioje šildymo sistemoje, turi įtakos daugeliui svarbių visos sistemos veikimo veiksnių. Pirmiausia jie lemia visos sistemos energinį efektyvumą. Tuo pačiu vamzdžių pasirinkimas taip pat turi įtakos sistemos ilgaamžiškumui ir kasdieniam jos saugumui. Konkrečių vamzdžių pasirinkimas turi atitikti šilumos šaltinio tipą, šilumnešio temperatūrą, darbinį slėgį, taip pat sistemos ilgį ir trasos maršrutą. Pavyzdžiui, plastikiniai vamzdžiai, dėl mažo hidraulinio pasipriešinimo, reikalauja mažesnės siurblio jėgos, kas leidžia sumažinti eksploatacijos išlaidas. Tuo tarpu variniai ir plieniniai vamzdžiai pasižymi dideliu tvirtumu ir puikiu atsparumu aukštai temperatūrai. Apie konkrečius modelius papasakosime daugiau netrukus, o taip pat prisiminkite, kad tiek pat svarbus jų pasirinkimas, kaip ir išdėstymas. Prieš atkreipdami jūsų dėmesį į tai, kuo skiriasi polipropileniniai vamzdžiai nuo metalinių variantų, dar sutelksime dėmesį į tai, koks jų diametras bus optimalus. Turite žinoti, kad per mažas diametras gali sukelti per didelį hidraulinį pasipriešinimą ir netolygų šildymą, o per didelis padidina vandens tūrį sistemoje. Taip pat atkreipkite dėmesį, kad vamzdžių skersmens padidinimas susijęs su didesnėmis išlaidomis.Šilumos šaltinio tipas ir galia - įvairios šildymo sistemos, tokios kaip dujiniai katilai, šilumos siurbliai ir elektrinis šildymas, turi skirtingas reikalavimus dėl vandens tekėjimo ir slėgio sistemoje. Atstumas nuo šilumos šaltinio iki tolimiausio imtuvo - kuo toliau, tuo didesnį vamzdžio diametrą reikėtų naudoti. Taip galima užtikrinti tinkamą vandens tekėjimą ir išvengti slėgio nuostolių. Pageidaujama temperatūra patalpose - kuo aukštesnė pageidaujama temperatūra, tuo svarbesnis yra vamzdžio diametras. Optimalų vamzdžių skersmenį geriausia aptarti su patyrusiu asmeniu, kuris atsižvelgs į šalto vandens sistemos tipą, šilumos šaltinį ir vartotojų lūkesčius.
Vamzdžių tipai ir jų pasirinkimo įtaka sistemos darbui

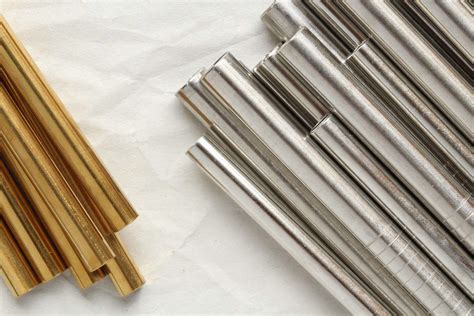

Įvairūs vamzdžių tipai: plieniniai, variniai ir plastikiniai. Pagrindinė vamzdžių šildymo dalis yra pagaminti iš plieno, vario ir plastiko. Galutinis pasirinkimas turi priklausyti nuo to, ar kalbame apie klasikinė radiatorius, ar grindų šildymą. Svarbi taip pat pati temperatūra, biudžetas ir mūsų asmeninės nuostatos. Vamzdžių tipas taip pat turi įtakos darbinei slėgiui ir leistinai temperatūrai. Vario vamzdžiai yra vieni populiariausių sprendimų planuojant centrinį šildymą. Jų didelis populiarumas atsiranda, kad jie yra universalūs naudoti, nes jie tinka praktiškai visoms populiarioms C.O. sistemoms. Vario turi labai didelį atsparumą aukštai ir staigiems temperatūros pokyčiams, taip pat slėgiui ir UV spinduliams. Be to, pasižymi dideliu atsparumu korozijai ir mechaniniams pažeidimams, kas padidina šildymo sistemos ilgaamžiškumą. Vario vamzdžiai užtikrina efektyvų pastato šildymą, nes turi santykinai mažesnį hidraulinį pasipriešinimą ir palaiko pastovią vandens temperatūrą visame cikle. Taip pat verta paminėti, kad varinių vamzdžių montavimas yra gana lengvas. Kad variniai vamzdžiai nesukeltų didelių šilumos nuostolių, būtina naudoti specialią izoliaciją.
Šildymo sistemose dažnai taip pat naudojami plieniniai vamzdžiai. Jų didelis privalumas yra puiki stiprumas ir padidinta šiluminė stabilumas, kurį lemia jų sienelių storis bei nedidelis šios medžiagos išsiplėtimas esant aukštai temperatūrai. Dėl to jie gali būti naudojami daugelį metų dujų ar vandens šildymo sistemose. Vis dėlto verta prisiminti, kad plieninių vamzdžių montavimas gali būti šiek tiek sunkesnis nei varinių ar plastiko. Labai populiarus pasirinkimas yra vamzdžiai, pagaminti iš plastiko. PP vamzdžiai yra tvirti ir universalūs. Jie plačiai naudojami vandens, šildymo ir netgi pramoninėse sistemose. Be jų, dažnai pasirenkamos PEX vamzdžiai (polietileniniai vamzdžiai) pagaminti iš vadinamojo kryžminio polietileno. Jų didžiausi privalumai yra atsparumas aukštai temperatūrai, šalčiui ir taip pat atsparumas pažeidimams. Plastikiniai vamzdžiai nerūdija ir nerūdytina. CO sistemose būtina naudoti vamzdžius su vadinamąja anti-difuzijos danga, kuri apsaugo nuo to ir nuo oksidacijos. Daugeliu atvejų jiems nereikia naudoti šiluminės izoliacijos, tačiau šildymo sistemose rekomanduojama jos naudoti siekiant sumažinti šilumos nuostolius. Plastikinis vamzdis radiatoriams nebus tinkamas vietose, kur vandens temperatūra viršys 90 °C. Kodėl? Tai gali sukelti jų deformaciją ir įtrūkimą. Vis dėlto, standartinėse sistemose su katilu ar siurbliu temperatūra retai būna didesnė nei 75 °C.
Labai inovatyvus sprendimas, kuris šiuo metu dažnai naudojamas sistemose, yra daugiaplaniai vamzdžiai. Daugiasluoksniai vamzdžiai gali būti sudaryti iš polibutileno, PEX (kryžminio polietileno) arba PE-RT, sujungta su aliuminio sluoksniu. Dabar jau žinote, kokie centrinio šildymo vamzdžiai yra rinkoje ir kuo skiriasi skirtingi modeliai.
Izoliacija ir užšalimo apsauga
Šilumos izoliacija yra esminė siekiant sumažinti šilumos nuostolius tiek centralizuotose šilumos tiekimo sistemose, tiek vidaus šilumos tinkluose. Tinkamai parinkta ir sumontuota izoliacija ne tik padeda palaikyti optimalią temperatūrą patalpose, bet ir ženkliai sumažina energijos sąnaudas. Renkantis šilumos izoliaciją, būtina atsižvelgti į kelis svarbius faktorius: vamzdžių skersmenį, aušinimo skysčio temperatūrą, darbo sąlygas. Naudojamo izoliatoriaus tipas tiesiogiai priklauso nuo vamzdžių skersmens. Mažo skersmens šildymo vamzdžių izoliacija gali būti atliekama naudojant cilindrus, puscilindrius (su grioveliais, kurie sukuria patogų ir greitą montavimą ant vamzdžių), taip pat naudojant segmentus, pagamintus iš polimero arba mineralinės vatos šilumą izoliuojančių medžiagų. Šios medžiagos pasižymi labai dideliu šilumine varža, mažu vandens absorbcijos laipsniu, atsparumu mechaniniams pažeidimams ir griežtu geometriniu dydžiu. Laiku apšiltinus vamzdžius, galima žymiai sumažinti šilumos nuostolių procentą ir apsaugoti vamzdžius nuo deformacijos staiga pasikeitus oro sąlygoms. Šilumos nuostoliai kelyje iš katilo į radiatorius gali svyruoti nuo 5-15%. Atitinkamai, norėdami pasiekti optimalią namo temperatūrą, savininkai turi gerokai padidinti katilo galią ir apmokėti išlaidas iš savo kišenės. Izoliuoti vamzdžiai šildymui leidžia ilgai pamiršti šią problemą.
Savireguliuojantys šildymo kabeliai gali būti montuojami tiek plastikinių, daugiasluoksnių, metalinių bei kitokios struktūros vamzdžių apaugai nuo užšalimo. Bet kokiu atveju būtinai reikalinga termoizoliacija ant vamzdžio. Tik tai užtikrina patikimą vamzdžio apsaugą nuo užšalimo, bei taupo energiją. Izoliacijos storis priklauso nuo vamzdžio diametro bei žemiausios galimos aplinkos temperatūros. SVARBU: Kai savireguliuojantis kabelis įjungiamas šaltu metu, jis pradeda dirbti maksimaliu pajėgumu ir galimas energijos sunaudojimo šuolis, kol prasidės šildymo procesas. Pagrindinis šių kabelių privalumas yra tas, kad juos galima parinkti ir atkirpti bet kokio ilgio, o šildymo efektyvumas visu kabelio ilgiu išlieka nepakitęs.
Įrengimas žemėje ir griovio paruošimas
Šildymo vamzdžių įrengimas žemėje reikalauja griežto laikymosi taisyklių ir projektavimo. Norint prijungti šildymo sistemą, pirmiausia turite atitikti visus reikalavimus. Taip yra sudėtingas technologinis procesas, apimantis: užsakymo atlikimo darbams parengimas, projekto parengimas, sutarties sudarymas su techninės priežiūros tarnyba, darbo srities tyrimas, vamzdžių klojimo griovio gylio ir pločio matavimas, tiesioginis montavimo darbų atlikimas, bandymų ir paleidimo eksploatuoti darbai. Šios sąlygos būtinos teisingam įforminimui. Griovio užpildymas prasideda minkšto plastiko grunto klojimu iš abiejų vamzdžio pusių (sinusuose). Iš abiejų pusių klojamas dirvožemis kruopščiai sutankinamas, po kurio dujotiekis užpildomas mažiausiai 15 cm apsauginiu sluoksniu iš tos pačios medžiagos per visą griovio ilgį ir plotį pagal SNiP reikalavimus. Baigus sutankinti apsauginį sluoksnį, griovys yra visiškai padengtas kasimo metu pašalintu gruntu. Iš abiejų pusių sutankinimas užtikrina tolygų apkrovų pasiskirstymą ir vamzdžio patvarumą žemėje.
Vertikalus dujotiekio įrengimas ir šilumos perdavimo schema: aušinimo skystis keliauja iš katilo į stovus, į baterijas ir atgal į katilą. Daugumoje schemų yra cirkuliacinis siurblys, kuris prispaudžia vandenį ir pagreitina šilumos perdavimą, didindamas sistemos efektyvumą. Išsiplėtimo indas turi būti aukščiausioje vietoje, o tiekimas eina į kiekvieną bateriją. Pasibaigus šaltam grįžtamajam srautui, vinduliai grįžta į katilą ir procesas kartojasi.
Izoliacijos medžiagos ir jų sluoksniai

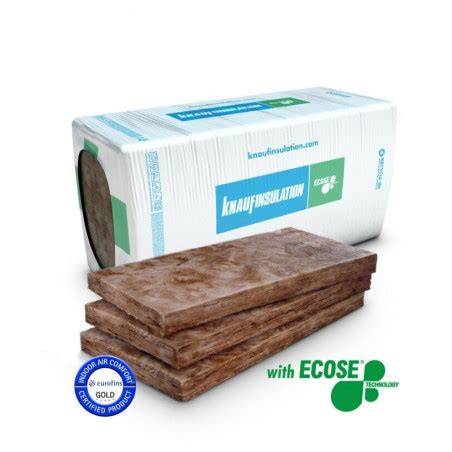

Mineralinė vata ir stiklo pluoštas naudojami kaip šilumos izolatoriai. Mineralinė vata yra labai efektyvus izoliatorius, atsparus aukštoms temperatūroms, cheminiams poveikiams ir atsparus drėgmei. Ji nėra toksiška ir laikui bėgant išlaiko formą. Stiklo pluoštas pasižymi mažesniu tankiu ir naudojimu antžeminiams vamzdynams; jis turi viršutines tam tikras temperatūros ribas ir gerą atsparumą vibracijai. Plastikiniai vamzdžiai su anti-difuzijos danga dažnai nereikalauja didelės šilumos izoliacijos, tačiau šildymo sistemose naudojama izoliacija sumažina šilumos nuostolius.

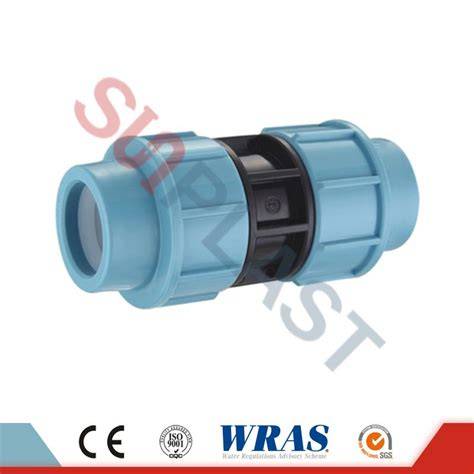

Polipropileno vamzdžiai pasižymi patikimumu, lengvu montavimu ir atsparumu korozijai. Jie tinka kanalizacijos, vandens tiekimo ir laistymo sistemoms. Jungtys gali būti arba užspaudžiamos profesionaliu įrankiu, arba naudojamos užsukamos jungtys; pastarosios gali būti patikimos, bet reikalauja profesionalios įgūdžių. Pasirinkimas tarp polipropileno vamzdžių su aliuminio sluoksniu ir be jo priklauso nuo lankstumo ir oro barjero reikalavimų. Upnopol Q&E sistema siūlo plastmasės sprendimą, tačiau vamzdžiai neturi aliuminio barjero orui.
Vamzdžių išorė ir sandarinimas: svarbu užtikrinti sandarias jungtis su tinkamomis sandarinimo medžiagomis (pakulos su sandarinimo pasta, tefloninė juosta, tefloninis hermetizuojantis siūlas, anaerobiniai sandarikliai). Šiuolaikinės sistemos rekomenduoja išbandymą visos arba jos dalies po įrengimo at at, su slėgiais 2 at ir 10 at, kad įsitikintumėte teisinga jungčių ventiliacija ir sandarumu. Į vamzdžio galą įstumiama įmova, užtikrinanti vamzdžio standumą ir sandarumo apsaugą.
Santrauka: pasirinkimas ir praktiniai patarimai
Vamzdžių pasirinkimas grindiniam šildymui turi būti pagrįstas šilumos šaltinio tipu, galia, vandens temperatūra, sistemos ilgiu ir trasos maršrutu. Plastikiniai vamzdžiai yra lengvi ir universaliai naudingi, tačiau gali būti mažiau tinkami aukštoms temperatūroms. Vario ir plieniniai vamzdžiai pasižymi dideliu tvirtumu ir ilgaamžiškumu, tačiau jų montavimas yra sudėtingesnis ir brangesnis. Daugiaplaniai vamzdžiai suteikia lankstumą ir atsparumą temperatūros pokyčiams. Tinkama izoliacija yra būtina siekiant sumažinti šilumos nuostolius ir apsaugoti vamzdyną nuo užšalimo, ypač už gyvenamojo regiono ribų.
