Gipskartonio montavimas: profilinės karkaso konstrukcijos kūrimas žingsnis po žingsnio su tvirtinimo schema

Gipso kartono pertvarų karkasas dažnai formuojamas iš metalinių profilių, nes jie užtikrina stabilumą, ilgaamžiškumą ir paprastą montavimą. Metaliniai profiliai - itin dažna konstrukcinė medžiaga šiuolaikinėje pastatų vidaus apdailoje. Karkasas turi būti tvirtas ir stabilus, o prieš pradedant montuoti patalpa turi būti išvalyta ir kontūrai tiksliai pažymėti, kad būtų aišku, kur bus angos ir kokie elementai didins atsparumą apkrovoms. Sieniniai arba pertvariniai Knauf profiliai žymimi CW arba UW raidėmis, lubiniai - UD arba CD; C arba U nurodo profilio konfigūraciją, W arba D - paskirtį.

Svarbiausios prielaidos planuojant ir paruošiant darbus

• Pažymėkite būsimos pertvaros kontūrą ant grindų, nurodydami angų vietas ir karkaso atsparumą apkrovoms, įskaitant konsoliniams elementams.
• Užtikrinkite, kad pagrindas karkaso montavimo vietoje būtų lygus, nes tarp pagrindo ir profilio neturi likti tarpų.
• Rinkitės profilių tipus ir papildomų tvirtinimo detalių kiekius atsižvelgdami į patalpos sąlygas ir tikslų apskaičių:
• Sieniniai CW ir UW profiliai, lubiniai UD ir CD profiliai, profilių storis (0,45-0,6 mm, o kai reikia didesnės apkrovos - iki 2 mm).
• Deformacinių siūlių būtinybė ir jų vietos įvairiose ertmėse, kad išvengtų įtrūkimų; įrengiamos slydimo siūlės tarp gipso kartono konstrukcijų ir kitų konstrukcijų.

1. Konstrukcijos planavimas: kokie garso izoliacijos ir gaisrinės saugos reikalavimai, ar pertvara bus drėgnoje patalpoje, koks aukštis, ar bus durų angos, ar papildomos apkrovos.
2. Paruošiamieji darbai: patalpa išvaloma, pažymimos kontūro linijos, nelygumai pašalinami, kad karkasas prisitvirtintų be tarpų.
3. Perimetrinių profilių montavimas: UW/UD profiliai tvirtinami prie grindų ir lubų, klijuojama sandarinimo juosta ant nugarėlių, tikrinamas vertikalumas ir atstumai.
4. Statramsčių išdėstymas ir montavimas: CW profiliai nustatomi pagal durų angas, tarpai tarp profilių užpildomi, užtikrinamas laikymas laikantis instrukcijų.
5. Skiriamosios juostos klijavimas: klijuojama Trenn-Fix sandarinimo juosta ar Trennwandkitt mastika prie perimetrinių profilių.
6. Gipso kartono plokščių tvirtinimas: savisriegiai įsukami statmeniškai, laikomasi atstumų nuo plokštės kraštų, plokštės išlaikomos be įvaržymo; vertikalus / horizontalus tvirtinimas, vengiant jungčių vienoje vietoje.
7. Siūlių glaistymas ir apdaila: pirmas sluoksnis, armavimo juosta, antras sluoksnis; dulkės nuvalomos, glaistas išlygintas ir išdžiūvęs išlygintas šlifuojant.
8. Deformacinės siūlės: įrengiamos kas 15 m ilgesnėms pertvaroms ar didesniems lubų/grindų aukščio pokyčiams; tarp gipso kartono ir kitų konstrukcijų įrengiama slydimo siūlė.
9. Durų angos formavimas: nustatomi durų rėmų profiliai (CW arba UA), durų angos matmenys, papildomi statramsčiai virš ir po durų angos.
10. Izoliacijos ir apdailos medžiagos: įrengiama mineralinė vata užpildas, plokštės, jų tipai (balta, žalia - drėgnoms patalpoms, raudona - priešgaisrine, mėlyna - garso izoliacijai), ir papildomos technologinės priemonės.

Gipso kartono profilių montavimas: praktiniai žingsniai

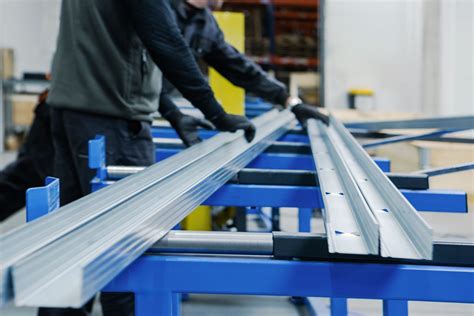

Perimetriniai UW profiliai tvirtinami prie grindų ir lubų su tinkamais tvirtinimo elementais. Ant UW profilio nugarėlės klijuojama sandarinimo juosta, padedanti išlyginti nedidelius nelygumus ir užkirsti kelią garso sklidimui. Tvirtinimo atstumai tarp tvirtinimo taškų turėtų būti ≤ 100 cm (kai pertvaros aukštis iki 3 m) arba 50 cm (kai aukštis viršija 3 m). CW statramsčiai įstatomi į horizontaliuosius UW profilius - gulekšnius; jie turi stovėti laisvai, be įvaržos, su 5-10 mm tarpu viršuje. Visos nugarėlės turi būti orientuotos ta pačia kryptimi. Elektros instaliacijai profiliuose paliekamos kiaurymės vienoje eilėje. Jei reikia ilginimo, trunkančios sandūros turi būti persidengiančios.

Gipso kartono plokščių tvirtinimas ir siūlių glaistymas

• Gipso kartono plokštės tvirtinamos savisriegiais, jų ilgis parenkamas pagal plokštės storį ir apkrovą; atstumas tarp savisriagių nuo 750 mm pirmame sluoksnyje iki 250 mm paskutiniame, o maksimalus atstumas nuo plokštės krašto - 10-15 mm priklausomai nuo tipo.
• Kryžminės siūlės neturi būti, o plokštės gali būti tvirtinamos tiek vertikaliai, tiek horizontaliai; į vieną sluoksnį galima naudoti vientisas plokštes ar jų gabalėlius, tačiau venkite jungčių vienoje eilėje.
• Po pirmo sluoksnio sumontavimo atliekamas siūlių glaistymas (naudojamas Uniflott ar panašus glaistas) su armavimo juosta; prieš glaistymą pjautinės siūlės gruntuojamos giluminiu gruntu.
• Antro sluoksnio montavimas suteikia papildomą tvirtumą ir pagerina garso izoliaciją; siūlės laikomos tolygiai, o jungtys su kitomis konstrukcijomis užglaistomos; galvutės užglaistomos.

Deformacinės siūlės

Deformacinės arba slydimo siūlės būtinos ilgesnėms pertvaroms ar patalpoms su reikšmingais grindų bei lubų plokštumos aukščio pokyčiais. Kas 15 m ar dažniau turi būti įrengiamos deformacinės ir temperatūrinės jungimo siūlės, kurios leidžia konstrukcijoms plėstis ir nesudaryti įtrūkimų.

Durų angos formavimas

Durų angai formuoti naudojami CW arba UA profiliai, atsižvelgiant į durų svorį. Grindų UW profilis tvirtinamas ties būsimų durų angos kraštu, į joje įstatomi vertikalūs UA profiliai. Viršutiniuose UA kampuose paliktos angos elektros laidams. Durų angos profilių išdėstymas turi nesutapti su pertvaros profilių jungtimis; virš skersinio durų angos profilio montuojami papildomi statramsčiai, užtikrinant gipso plokščių apkalo tvirtumą.

Lubų karkaso montavimas

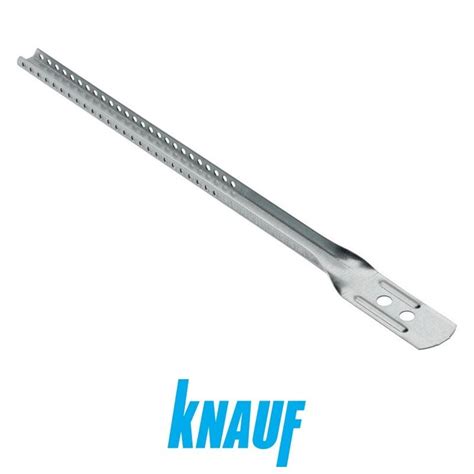

Luboms naudojami UD arba CD profiliai; jų žingsnis priklauso nuo apkrovos, garso izoliacijos ir kitų reikalavimų. Prie perdangų tvirtinamos lubinės dalys (pakabos) ir specialios prailginimo detalės; UD profilių tvirtinimo taškai kas apie 60-100 cm, o laikantys taškai - kas 60 cm. Jei lubos daugiasluoksnės, montuojami plokščių sluoksniai pagal klojimo schemą, o tarpai tarp sluoksnių užpildomi glaistu.

Vidaus apdaila gipso kartonu

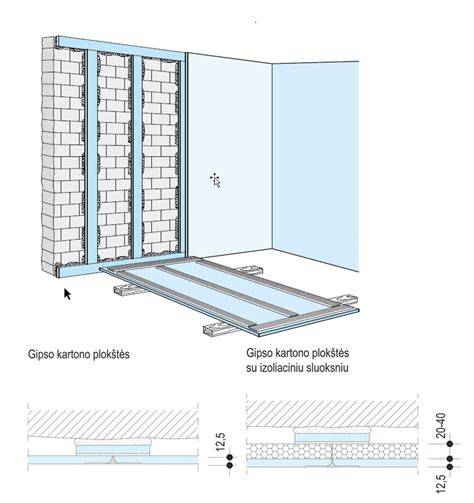

Gipso kartono plokštės vidaus sienoms gali būti klijuojamos arba montuojamos ant profilių; klijavimas reikalingas tik idealiai lygioms paviršiams, kitaip galima išlyginti nelygumus. Plokštės dažnai pasirenkamos dėl greito montavimo, galimybės paslėpti komunikacijas, vandentiekį, laidus, santechnikos vamzdžius, bei įvairias garso izoliacijos ir gaisrinės saugos sprendimus. Dažnai naudojami plokštės: balta (sausoms patalpoms), žalia (drėgnoms), raudona (priešgaisrine), mėlyna (garso izoliacijai).

Gipso kartono profiliai gali būti tvirtinami tiesiai prie sienos (tiesioginis karkasas) arba įmontuoti per perimetrinį karkasą; tiesioginis montavimas naudojamas sienoms iki 10 metrų aukščio. Pertvaroms aukštesnėms (>3 m) dažnai naudojamas papildomas profilis su išlaikymo elementais. Plokštės montuojamos tiek vertikaliai, tiek horizontaliai; svarbu vengti jungčių vienoje vietoje ir naudoti tinkamas tvirtinimo priemones. Sienos ir pertvaros po plokščių montavimo užpildomos mineraline vata; taip pagerinama garso izoliacija ir subalansuojama šiluma.

Skirtinės techninės rekomendacijos ir kainos

Gipso kartono pertvarų montavimo kainą įtakoja projekto apimtis ir sudėtingumas, medžiagų pasirinkimas (drėgmei ar ugniai atsparūs ar akustiniai plokštės) bei darbo jėgos įkainiai. Dažnai į kainą įeina specialistų darbas ir papildomos paslaugos (elektros ar santechnikos instaliacijos). Žymiai svarbu naudoti tinkamus tvirtinimo elementus (mūrvinėms - Drehstiftdübel, betoninei - Deckennagel, gipskartonio plokštėms - 8x60 mm mūrvinės).

Gipso kartono montavimo iš OSB plokščių atvejis

Kai patalpa sujungta su rekuperacine sistema ir šildomomis grindimis, kartais sienos bei lubos užpildomos OSB plokštėmis, o prie jų pritvirtinamos gipso kartono plokštės. Tuo atveju plokščių siūlės neturėtų trūkinėti, tad naudojamos specialios glaisto priemonės ir armavimo juostos, o siūlės užpildomos kruopščiai.

Apibendrinimas: kodėl pasirinkti profesionalus montuojančius gipso kartoną

Gipso kartono pertvarų ir lubų montavimas - tai sudėtingas proceso, reikalaujantis specifinių žinių, įrankių ir laikymosi technologinių reikalavimų. Nors savarankiškas darbas gali būti finansiškai viliojantis, klaidos gali būti brangiai kompensuojamos - įtrūkimai, prasta garso izoliacija ar net struktūriniai trūkumai. Pateiktos rekomendacijos - tai vadovas, kaip organizuoti darbus, pasirinkti tinkamus profilius, užtikrinti tvirtumą, garso izoliaciją ir atsparumą ugniai, neignoruojant dekoratyvinių ir funkcinų aspektų.
