Saulės moduliai fasadui: privalumai ir montavimo ypatumai

Saulės elektrinės populiarumas Lietuvoje auga kasmet - ir ne be priežasties. Subsidijos, brangstanti elektra, noras būti nepriklausomu. O realybė tokia: panelės ant stogo - tai paprasčiausia dalis. Jas prisukti prie bėgių gali bet kas su atsuktuvu. Visa sudėtis - elektrinėje pusėje: inverterio parinkimas, kabelių tiesimas, skydelio paruošimas, apsaugų montavimas ir prijungimas prie ESO tinklo.

Saulės panelė generuoja nuolatinę srovę (DC). Jūsų namas naudoja kintamąją (AC). Tarp šių dviejų - inverteris, kabeliai, jungikliai, apsaugos. Gaisro pavojus - DC lankas neužgęsta savaime, kitaip nei AC. Prieš renkantis panelius, reikia suprasti, kokia sistema jums tinka. Praktinis patarimas: 90% gyvenamųjų namų Lietuvoje optimalus pasirinkimas yra on-grid sistema.

Inverterio parinkimas, sistemos tipai ir montavimo apimtys

Inverterio parinkimas: string vs. Inverteris - tai saulės elektrinės širdis. Jis paverčia panelių generuojamą nuolatinę srovę į kintamąją, kurią naudoja jūsų namas. Iš patirties: jei turite paprastą dvišlaitį stogą be kaminų ir medžių šešėlių - string inverteris su optimizatoriais yra geriausias kainos ir kokybės santykis. Štai kur daugumai savininkų prasideda netikėtumai.

Saulės elektrinė reikalauja vietos skydelyje: inverterio automatas, AC atjungiklis, SPD apsauga, galimai RCD. Norint atiduoti perteklinę energiją į tinklą ir gauti už ją kompensaciją, reikia tapti prosumeriu - gaminančiu vartotoju. Visas procesas nuo paraiškos iki aktyvavimo realiai trunka 3-4 mėnesius. Fiziniai montavimo darbai - tik 1-3 dienos. ESO leidžia prosumeriui generuoti tiek, kiek suvartoja per metus. Tai reiškia, kad jei jūsų metinis suvartojimas yra 5 000 kWh - nėra prasmės montuoti elektrinę, kuri generuos 15 000 kWh.

Jei jūsų namas turi trifazį tinklą - inverterį geriausia rinkti taip pat trifazį. Jei turite vienfazį tinklą ir planuojate didesnę nei 5 kW elektrinę - rimtai svarstykite perėjimą prie trifazio. Vienfazio tinklo ribojimas praktiškai apriboja saulės elektrinės dydį. Auksinė taisyklė: įtampos kritimas nuo panelių iki skydelio neturi viršyti 2-3%.

Saulės elektrinės saugos sistema yra ne mažiau svarbi nei pačios panelės. Montuojamas tarp panelių ir inverterio. Leidžia saugiai atjungti nuolatinės srovės grandinę prieš atliekant bet kokius darbus. Montuojamas tarp inverterio ir skydelio. Leidžia atjungti inverterį nuo namų tinklo. Saulės elektrinė ant stogo yra puikus žaibo „magnetas". SPD apsauga privaloma tiek DC, tiek AC pusėje. Visi metaliniai elementai ant stogo - panelių rėmai, montavimo bėgiai, laikikliai - turi būti sujungti į bendrą įžeminimo sistemą.

Praktinis patarimas: pradėkite procesą žiemą ar ankstyvą pavasarį. APVA periodiškai skelbia kvietimus gyventojams saulės elektrinėms įsigyti. Svarbu: nepraleiskite subsidijos dėl to, kad nepasiruošėte elektros dalies. Per mažas skydelis - saulės elektrinei reikia papildomų modulių skydelyje. Nėra SPD apsaugos - panelės ant stogo didina žaibo riziką. Netinkama inverterio vieta - inverteris turi būti vėsioje, ventiliuojamoje vietoje. Per plonas DC kabelis - taupymas ant kabelio skerspjūvio reiškia nuostolius kiekvieną saulėtą dieną. Ignoruotas stogo įžeminimas - metaliniai rėmai ir bėgiai ant stogo privalo būti įžeminti.

Vertikalios ir fasadinės saulės elektrinės

Nesuderintas galios poreikis - montuojama 10 kW elektrinė, o namo galia tik 6 kW vienfazė. Montavimas be atestuoto elektriko - panelius gali sumontuoti bet kas, bet elektros dalį - tik atestuotas specialistas. Ant esamo gyvenamojo namo stogo iki 10 kW galios - statybos leidimo paprastai nereikia. Bet ESO prijungimo procedūra yra privaloma - be jos sistema negali legaliai veikti ir atiduoti energijos į tinklą.

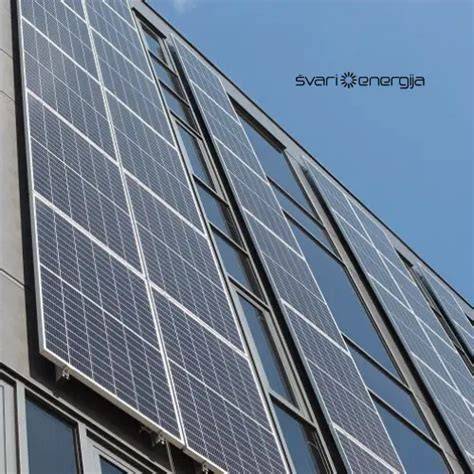

Saulės moduliai ant fasadų, vadinami fotovoltinėmis elektrinėmis, gali būti integruotos (BIPV) arba neintegruotos. Integruotos elektrinės turi daugiau funkcijų, ne tik elektros energijos gamybą, ir dažniausiai jų funkcijos yra svarbesnės: izoliacija, apsauga, architektūrinis dizainas, estetikos elementai.

Integruotos (BIPV) elektrinės skirstomos pagal funkcijas: vandens, garso izoliacijos, saulės šviesos ir šilumos pritekliaus kontrolės, šešėliavimo, apsaugos nuo atmosferinio poveikio, architektūrinio dizaino, estetikos, reklamos. Taip pat skiriamos pagal integracijos laipsnį ir montavimo būdą. Pavyzdžiui, fotovoltiniai moduliai gali būti įmontuoti į fasado elementus, stiklo paketų fasadus ar ventiliuojamus fasadus. Pavyzdys: ParkTown stiklo fasadas su integruota saulės jėgaine.

Integruotos saulės elektrinės naudos apima: pajamos už perteklinę energiją, didesnė pastato vertė, energijos taupymas, estetinės ir ekologinės naudos. Tačiau jų diegimą gali riboti architektūriniai bei statybiniai apribojimai, standartų atitikimas ir masto ekonomija.

Kokie veiksniai lemia metinę elektros gamybą fasadiniuose moduliuose?

Status modulio posvyrio kampas horizonto atžvilgiu: didina ar mažina gamybą. Fasado orientacija pasaulio šalių atžvilgiu, aplinkinių objektų šešėliavimas, fasado plokščių skaičius ir reljefas (galutinis derinys), albedo, modulių švarumas. Integruoti moduliai mažina vėdinimą ir gali mažinti metinę gamybą iki kelių procentų.

Techniniai moduliai ir jų pasirinkimas

Saulės moduliai pagal technologiją: mono-, poly-, half-cut, PERC, stiklas/stiklas moduliai. Monokristaliniai moduliai dažniausiai dominuoja rinkoje dėl didesnio efektyvumo ir estetikos; jie geriau veikia esant aukštoms temperatūroms. Poly moduliai pasižymi žemesne kaina ir dažnai naudojami dideliuose projektuose ar žemės jėgainėse. Half-cut technologija sumažina nuostolius ir pagerina mechaninį atsparumą. PERC moduliai leidžia išgauti daugiau energijos iš mažesnio ploto.

Garantijos: produkto garantija (10-12 metų dažnai, kai kurios įmonės siūlo 20-30 metų) ir efektyvumo garantija (dažniausiai 20-25 metų, garantuojama, kad moduliai išliks bent 80% pradinio pajėgumo). Realus gedimų atvejis daugiau priklauso nuo kokybės ir įrengimo. Daugelis gamintojų siūlo kompensacijas už likutinę vertę, o ne visą keitimą, kai moduliai susidėvėja.

Svarbu: rinktis modulius iš žinomų gamintojų, įtrauktų į TIER 1 sąrašą (pvz., LONGi, JA Solar, Jinko, Trina, Canadian Solar). Taip pat atsižvelgti į kliento stogo plotą, kad būtų galima pasirinkti tinkamą modulio dydį ir galingumą. Vidutiniškai namų ūkiui rekomenduojama atsižvelgti į stogo plotą, orientaciją ir šešėlius, kad galia būtų optimaliai išnaudota.

Dar vienas svarbus aspektas - vietos pasirinkimas: įrenginėjant ant žemės (ground-mounted PV) suteikiama daugiau lankstumo kampo, orientacijos ir plėtimo galimybių. Tačiau fasadės integracija gali būti ekonomiškai naudinga ir estetiškai patraukli.

Montavimo patarimai ir praktiniai dalykai fasadų sprendimams

Greta fasadinių sprendimų, reikia įvertinti įrengimo vietas, kabelių nutiesimą, prijungimą prie įvadinio skydelio ir sandarumą. Integravimo metu turi būti užtikrintas energijos gamybos optimumas, o statinys turi būti projektinamas taip, kad būtų galima efektyviai išnaudoti modulų potencialą. Pagrindiniai faktoriai: saulės moduliai turi būti orientuoti pietų kryptimi; kampas dažnai nustatomas 25-40°, priklausomai nuo regiono ir prioritetų žiemą/vasarą.

Reikalingi leidimai dažnai būna: projektavimas, derinimai su savivaldybe ir elektros tinklo operatoriumi. Rinkdamiesi įrangą svarbu atkreipti dėmesį į sertifikatus ir garantijas. Montavimo darbus patartina patikėti atestuotų elektriko komandoms, o ne savadarbiams.

Ekspertų teigimu, nors galingesni moduliai vilioja dėl savo didesnės galios, pirmiausia svarbu įvertinti stogo plotą, šešėliavimą ir galimybes pritaikyti modulio dydžius. Dažnai geriausias sprendimas - pasirinkti optimalų galingumą ir modulio dydį pagal konkretų plotą, o ne siekti maksimalaus galių skaičiaus.

Kai kurios praktinės gairės: 1 kWp paprastai generuoja apie 900-1100 kWh per metus Lietuvoje, priklausomai nuo kampo, šešėlių ir kitų sąlygų; 10 kW sistema gali pagaminti apie 9-11 MWh per metus. Apskaičiuojant atsipirkimą, svarbu įtraukti valstybės paramą (apytiksliai 30-35 proc. sąmatos) ir laikotarpius, per kuriuos ji gali būti skirta.

Ekologiniai ir urbanistiniai aspektai

Nors nestandartiniai sprendimai, tokie kaip vertikalios ar fasadinės saulės elektrinės, dažnai turi aukštesnes pradinės investicijas, ilgalaikė ekonominė nauda gali būti reikšminga dėl didesnio energijos taupymo, mažesnių eksploatacinių išlaidų ir papildomos pastato vertės. Jos taip pat gali būti efektyvesnės esant ribotam stogo plotui ar didelėms šešėliavimo problemoms.

Nors fasadinės sistemos suteikia estetinį pranašumą, būtina įvertinti techninius reikalavimus: orientaciją, kampą, vėsinimą, vėjo bei sniego apkrovos įvertinimą ir sandarumą. Integruotos gamybos ir dizaino balansavimas tarp architektūros ir elektros gamybos yra vienas didžiausių iššūkių.

Santrauka ir praktiniai numeriai

Monokristaliniai moduliai dažnai laikomi tinkamiausiais mažoms erdvėms ir estetinei išvaizdai, o polikristaliniai moduliai dažnai yra pigesni ir tinkami didesniems projektams ar vietoms su daugiau plotų. Taip pat populiari tendencija - monokristaliniai moduliai su juodu rėmu, kai svarbi estetika. Iš kinų gamintojų kilmės kilmės įvairovė yra didelė, tačiau kokybės indikatoriai ir garantijos yra svarbiausi sprendžiant dėl įrangos pirkimo.

1 kWp orientacija Lietuvoje gali generuoti apie 900-1100 kWh per metus; 10 kWp sistema dažnai suteikia apie 9-11 MWh per metus. Patikimiausi sprendimai laikosi nuo įrangos kokybės, įskaitant modulį, inverterį ir kabelinimą. Profesionalus montavimas ir tinkamas derinimas su ESO bei APVA parama žymiai supaprastina įrengimo procesą ir padeda pasiekti ekonominį naudingumą per trumpesnį laikotarpį.
