Užtikrinkite, kad stogas yra pakankamai tvirtas ir gali atlaikyti saulės modulių bei tvirtinimo sistemų svorį. Tai ypač svarbu senesniems ar lengvų medžiagų stogams. Montavimo tinkamumas priklauso nuo stogo dangos tipo - metaliniams, bituminiams ir čerpiniams stogams gali reikėti skirtingų tvirtinimo sistemų. Optimalus stogo nuolydis saulės moduliams yra 30-45 laipsnių kampas. Patikrinkite, ar nėra objektų, kurie galėtų užstoti saulę. Įvertinkite, ar prie modulių bus lengva prieiti jų valymui ir techninei priežiūrai. Montavimo metu naudokite tinkamas sandarinimo medžiagas, kad išvengtumėte galimų nutekėjimų. Rinkitės vietą, kur saulės šviesos pasiekiamumas yra didžiausias, ir stenkitės išvengti šešėlių nuo stogo elementų, pavyzdžiui, ventiliacijos vamzdžių ar oro kondicionierių. Panelės turėtų būti montuojamos tokiu kampu, kuris padėtų pasiekti didžiausią efektyvumą. Užtikrinkite, kad laidai būtų tinkamai izoliuoti ir laikomi toliau nuo kitų kabelių. Kabelių ilgis ir maršrutas gali skirtis priklausomai nuo stogo tipo. Ant plokščio stogo kabeliai turėtų būti išdėstyti taip, kad netrukdytų vandens nutekėjimui ir būtų apsaugoti nuo mechaninių pažeidimų. Kad pagaminta elektros energija būtų naudojama buityje ar perduodama į tinklą, būtinas kokybiškas inverteris. Sužinokite daugiau apie skirtingų tipų saulės elektrinių inverterius. Inverteris turėtų būti montuojamas patalpoje su geru vėdinimu ir apsaugotas nuo tiesioginių saulės spindulių. Jei montuojamas lauke, būtina naudoti apsaugines dėžes. Užtikrinkite tinkamą vėdinimą ir šilumos išsisklaidymą, kad inverteris neperkaistų. Kaip išsirinkti tinkamą inverterį informacijos rasite čia.
Plokščio stogo privalumai ir miksavimas su montavimo metodais
Prieš pradedant montavimo darbus, specialistai atlieka stogo konstrukcijos analizę. Prieš pradedant montavimą ant plokščio stogo, galima naudoti balastines sistemas arba specialias prilydomas dangas, kurių pagalba moduliai laikomi vietoje be gręžimo į stogo konstrukciją. Dažnai ant plokščių stogų saulės moduliai montuojami 5-25 laipsnių kampu, orientuojant į pietus. Dažniausiai tokiam tvirtinimui naudojamos balastinės sistemos arba brangesnis sprendimas - speciali prilydoma danga, kurią pritvirtinami moduliai. Optimalus kampas plokščiam stogui dažnai siekia apie 10-15 laipsnių. Moderniuose sprendimuose galima rinktis hibridines sistemas, derinančias balasto ir mechaninį tvirtinimą, siekiant išnaudoti abiejų metodų privalumus.
Balasto sistema vs mechaninis tvirtinimas

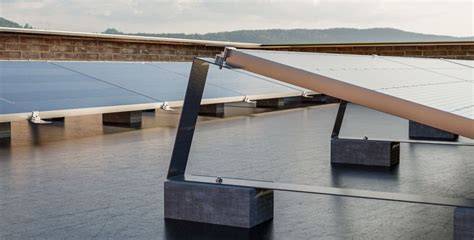

- Balasto sistema - moduliai laikomi ant rėmų ir stabilizuojami balasto blokais. Privalumai: hidroizoliacijos pažeidimų nėra, žemi pradinių išlaidų įsigijimo kaštai, montavimas greitesnis. Trūkumai: papildomas svoris stogui, gali būti mažesnis vėjo atsparumas ir kai kurių dienų energijos gamyba gali būti mažesnė dėl kampo.
- Mechaninis tvirtinimas - rėmai ir inverteriai tvirtinami tiesiai prie stogo konstrukcijos elementų. Privalumai: didesnis atsparumas vėjui, galimybė montuoti didesnį kampą ir didesnį modulų efektyvumą, ilgesnė laikui bėgant. Trūkumai: stogo pažeidimai dėl grubios hermetizacijos, daugiau darinių priežiūros reikalauja.
Lietuvoje vėjo apkrovos yra vienas svarbiausių veiksnių renkantis metodą. Balasto sistemos gali būti mažiau atsparios stipriam vėjui, o mechaninis tvirtinimas - atlaikyti didesnes vėjo apkrovas. Tinkamas tvirtinimas užtikrina, kad sistema išliks stabili net ir ekstremalių oro sąlygų metu. Skaičiuojant vėjo apkrovas, būtina atsižvelgti į modulių plotą, jų iškilimą virš stogo paviršiaus ir kampą.
Kai rinktis balasto ar mechaninį tvirtinimą
Balasto metodas dažnai tinka stogų, kurių hidroizoliacija sena ar probleminė, o projektas laikinas arba stogo ribos ribotos - pavyzdžiui, nuomojamos patalpos. Mechaninis tvirtinimas dažniausiai rekomenduojamas naujiems pastatams su stipriomis konstrukcijomis, didelėms komercinėms sistemoms, vėjuotose vietovėse ir tiems, kuriems reikalingas maksimalus ilgalaikis efektyvumas. Kai kuriais atvejais galima naudoti kombinuotą sprendimą - dalį sistemos tvirtinti mechaniškai, dalį balastu.
Ekonomika, draudimas ir techninės priežiūros
Pradinės balasto sistemos sąnaudos gali būti mažesnės, tačiau eksploatacijos metu moduliai, sumontuoti mažesniu kampu, gali generuoti 10-15% mažiau energijos. Mechaninėje tvirtinimo sistemoje pradinių sąnaudų daugiau, bet ilgalaikėje perspektyvoje ji paprastai atsiperka greičiau dėl didesnio energijos išgavimo. Draudimo kainos gali skirtis: kai kurios draudimo įmonės taiko didesnius tarifus balasto sistemoms dėl didesnės rizikos. Abu metodai reikalauja nuolatinės priežiūros: balasto sistemoms - balasto blokų būklės patikra, mechaninei - hermetizacijos ir tvirtinimo taškų patikra. Jei stogo konstrukcija yra nauja ir tvirta, gali būti lengviau pasirinkti mechaninį tvirtinimą; o senesnės ar ribotos galimybės laikyti modulį gali būti geriau tvirtinti balastu.
Montavimo etapai ir praktiniai patarimai
- Prieš pradedant montavimo darbus, specialistai atlieka stogo konstrukcijos analizę.
- Rėmai ir laikikliai montuojami ant paruoštų pagrindų: ant plokščių stogų dažnai naudojamos balastinės laikiklių sistemos arba speciali prilydoma danga su tvirtinimo elementais.
- Saulės moduliai montuojami ant paruoštų bėgių ir laikymo sistemų, laikantis optimalaus kampo nustatymo.
- Kabeliai išdėstomi taip, kad netrukdytų vandens nutekėjimui ir būtų apsaugoti nuo mechaninių pažeidimų; įsitikinkite, kad laidai izoliuoti ir keliauja palyginti saugioje trasoje.
- Baigus montavimą, atliekami testavimai ir bandomasis paleidimas; inverteris rodo tinkamus duomenis ir kartu įvertinamas tokių įrenginių veikimo stabilumas.
Inverterio vieta yra svarbi: jei montuojamas lauke, būtina naudoti apsaugines dėžes; patalpoje - su geru vėdinimu. Užtikrinkite tinkamą vėdinimą ir šilumos išsisklaidymą, kad inverteris neperkaistų. Prieš pradėdami veikimą, įsitikinkite, kad visos jungtys yra tinkamai sujungtos, o laidai išvedami tvarkingai.
Techniniai ir dizaino aspektai plokščiam stogui
- Ant plokščio stogo moduliai montuojami 5-25 laipsnių kampu, naudojant balastines konstrukcijas arba specialias prilydoma danga. Optimali kampo konfigūracija siekia apie 10-15 laipsnių.
- Modulių orientacija į pietus užtikrina didesnį energijos kiekį per metus. Svarbu įvertinti šešėliavimą nuo stogo elementų (ventiliacijos vamzdžiai, oro kondicionieriai, parapetai) ir hidroizoliaciją.
- Hidroizoliacija - užtikrinkite, kad montavimo metu danga nebūtų pažeista ir stogas išliktų sandarus. Oro cirkuliacija po moduliais yra svarbi norint išvengti perkaitimo.
- Plokščio stogo danga turi būti atspari montavimo sistemoms ir ilgalaikiam svoriui.
- Stogo nuolydis ir stogo būklė - svarbūs faktoriai, turintys įtakos montavimo sprendimams ir modulio kampo pasirinkimui.
Montavimo įvairovė pagal stogo dangą
Šlaitinio stogo skarda dažnai tvirtinama prie stogo dangos nerūdijančio plieno dalimis, o šiferio dangai naudojamos smeigės į gegnes. Moliniai čerpai reikalauja specialių laikiklių po čerpėmis ir į gegnes, todėl montavimas tampa sudėtingesnis ir laikotarpiai ilgesni. Plokščių stogų atveju dažnai renkamos balasto sistemos dėl mažesnės rizikos pažeisti hidroizoliaciją, o plokščių stogų montavimas suteikia galimybes dirbti žiemą, užtikrinant saugią prieigą ir patogią priežiūrą.
Specialūs patarimai šaltuoju sezonu
Plokščių stogų savininkai dažnai įvertina, kad plokštas paviršius palengvina prieigą prie modulių ir jų priežiūrą net ir žiemą. Tinkamai sumontuoti moduliai vis tiek sugeria saulės energiją net trumpesnių dienų metu, o efektyvus montavimas garantuoja, kad sistema veiks ištisus metus. Daugelis ekspertų pabrėžia, kad plokščias stogas leidžia dirbti visus metus, o sniegas ir dulkių kaupimasis yra mažesnis veiksnys lyginant su šlaitiniais stogais. Be to, plokščio stogo montavimas gali būti greitesnis ir lengvesnis dėl lengvos prieigos prie stogo paviršiaus, naudojamų laikiklių sistemų ir kampo reguliavimo galimybių.
Profesionali pagalba ir investicijų ekonomika
Jei nusprendėte įrengti saulės elektrinę ant plokščio stogo, rekomenduojame kreiptis į profesionalus. Užpildykite trumpą užklausą, kuri bus nusiųsta visiems mūsų partneriams. Neatidėliokite sprendimo - investicija į saulės elektrinę yra ne tik ekologiška, bet ir finansiškai naudinga. Viable pardavėjai pateikia išsamią konsultaciją apie tinkamas montavimo sistemas, atsparumą vėjui bei amortizaciją, taip pat siūlo optimalias kainų ir diegimo laikotarpių kombinacijas.
Inžineriniai įgūdžiai ir praktiniai klausimai
Esu aukštos kvalifikacijos inžinierius, turintis ilgametę patirtį saulės elektrinių projektavimo ir montavimo srityje. Vis daugiau gyventojų ir verslų domisi atsinaujinančios energijos sprendimais, o saulės elektrinė ant plokščio stogo tampa viena populiariausių alternatyvų. Tai efektyvus ir ilgalaikis būdas sumažinti elektros energijos sąskaitas bei prisidėti prie tvaresnės ateities. Tačiau, kaip ir bet kuris sprendimas, ši sistema turi tiek privalumų, tiek trūkumų.
Dažniausiai užduodami klausimai
- Ar galima montuoti plokščių stogų saulės elektrinę žiemą?
- Koks optimalus kampas ir orientacija plokščiame stoge?
- Kokie yra tvirtinimo būdai ir kada rinktis balastą?
Kaip įrengti „IronRidge® BX“ balastinę sistemą // Saulės sistemos plokščiam stogui
Apžvalga: pasirinkimo kriterijai ir tendencijos
Pasirinkimas tarp balasto ir mechaninio tvirtinimo priklauso nuo stogo būklės ir poreikių. Atsižvelgti reikia į stogo dangos tipą, vėjo apkrovas, hidroizoliaciją, laikymo sąnaudas, techninę priežiūrą bei galimybes plėtoti sistemą ateityje. Hibridinės sistemos, derinančios abu metodus, tampa vis populiaresnės, leidžiančios išnaudoti abiejų metodų privalumus.
Santrauka
Plokščio stogo saulės elektrinė gali būti efektyvi ir patikima investicija, ypač kai pasirenkama tinkama tvirtinimo sistema, atsižvelgiant į stogo dangos tipą, vėjo apkrovas ir hidroizoliaciją. Plokščių stogų montavimas suteikia lankstumą kampų, orientacijų ir priežiūros sprendimams, užtikrinant ilgaamžį modulio darbo režimą ištisus metus.
