Plokšti stogai su prilydoma danga yra itin populiarūs šiuolaikinio dizaino pastatuose, juos lengviau valyti, prižiūrėti, ant jų nesudėtinga įrengti saulės elektrines arba oro kondicionieriaus išorinį bloką. Plokščiam stogui rekomenduojame naudoti neinvazinę saulės elektrinių konstrukciją, kad būtų išsaugota stogo danga ir užtikrintas ilgaamžiškumas. Dažnai plokščio stogo dangos turi būti atsparios montavimo sistemoms ir įtemptam modulio svoriui, o pati dengimo technologija lemia specifinį laikiklių pasirinkimą.
Šiuolaikinė rinka siūlo daug sprendimų: nuo modulinių saulės elektrinių ant plokščio stogo iki stoginės su įrengtomis sistemomis virš automobilų stovėjimo vietų. Svarbu įvertinti ne tik stogo tipą, bet ir kitus veiksnius, kurie tiesiogiai įtakoja efektyvumą ir atsiperkamumą. Teisingai suplanuotas projektas gali padidinti sąnaudų ekonomiją, nekilnojamojo turto vertę ir suteikti pasitenkinimą vartotojui.
Privalumai ir trūkumai: kada rinktis plokščio stogo saulės elektrinę?
- Privalumai: ekonomiškesnis sprendimas didelėms galios elektrinėms, stogo plotas gali būti išnaudotas visapusiškai, gali būti pasirenkama norima įranga, auganti energijos vartojimo nuomonė, ir aiškias ilgaamžiškumo bei aplinkosaugos įsipareigojimas.
- Trūkumai: reikalingas pradinis biudjetas, būtina patikrinti stogo būklę ir galimą stogo konstrukcijos sutvirtinimo poreikį, įvertinti vėjo apkrovą bei šešėlių poveikį modulių efektyvumui.
Ko reikia įvertinti prieš įrengiant plokščio stogo saulės elektrinę
- Stogo keliamoji galia ir konstrukcijos būklė: saulės moduliai ir tvirtinimo sistemos gali pridėti apie 2-4 svarus kvadratiniam pėdai svorį, priklausomai nuo konkrečios įrangos; būtina įvertinti sniego apkrovą ir hidroizoliaciją, ypač jei stogo dangos senesnės nei 5-7 metai.
- Optimalus išdėstymas ir kryptis: saulės moduliai geriausiai orientuoti į pietus; plokščių stogų atveju galima naudoti balastines sistemas arba prilydomą dangą su laikikliais, kurie leidžia nustatyti 10-15 laipsnių kampą arba 5-15 laipsnių kampą, priklausomai nuo orientacijos (rytai-vakarai ar pietūs).
- Šešėliavimo analizė: įvertinti šešėlius nuo ventiliacijos vamzdžių, oro kondicionierių ar parapetų; daugiau stringų reiškia mažesnę energijos prarają dėl šešėlio vienoje panelėje.
- Montavimo sistemos tipas: plokštiems stogams dažnai naudojamos balastinės (negręžiamos) arba įsiskverbiamos tvirtinimo sistemos; balastinės sistemos neturi mechaninio įpjovimo į stogo hidroizoliaciją plieno tvirtinimų taškų, tačiau reikia įvertinti svorį ir vėjo apkrovą.
- Inverteriai ir elektrinė dalis: kokybiškas inverteris būtinas norint konvertuoti nuolatinę į kintamąją energiją; inverteriai gali būti gridiniai, hibridiniai ar jų kombinacijos; svarbu užtikrinti tinkamą vėdinimą ir apsaugą nuo tiesioginių saulės spindulių.
- Apsauginiai ir kabelių sprendimai: kabelių tvarkymas, izoliacija, gofrų pasirinkimas su UV atsparumu, kilimėlių bei apsauginių padų naudojimas ant plokščių stogų, įžeminimas ir kabelių maršrutų projektavimas.
Techniniai aspektai: stogo dangos, tvirtinimo sistemos ir laikikliai

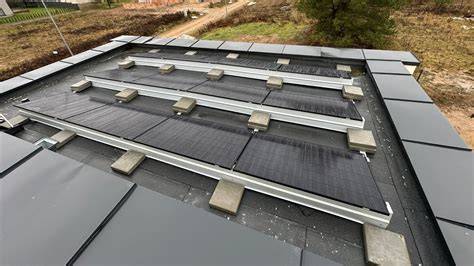

Ant plokščio stogo moduliai dažnai montuojami su laikikliais, kurie gali būti balastiniai arba priveržimo; dažniausiai naudojama laikiklių sistema, kuri užtikrina pasvirimo kampą apie 10-15 laipsnių, o plokščiame stoge galima orientuoti modulius į bet kurią kryptį, įskaitant rytus-vakarus, siekiant optimalaus stogo plotų panaudojimo. Tokiu atveju apsauginiai kilimėliai po laikikliais gali padėti apsaugoti stogo dangą ir sumažinti šiluminę apkrovą.
Tvirtinimo sistemos plokštiems stogams: balastinės sistemos dažnai turi mažesnes pradinės įrangos sąnaudas, nereikalauja stogo gręžimo, tačiau reikalauja įvertinti stogo konstrukcijos pajėgumą ir aerodinaminį vėjo poveikį; į rytus-vakarus orientacija gali būti naudojama siekiant sumažinti vėjo apkrovą, o kampas gali būti mažesnis nei pietų orientacijoje.
Plokščių stogų specifika
Plokšti stogai pasižymi mažiausiu nuolydžiu, todėl paviršius beveik horizontalus; tai įprasta komerciniuose pastatuose ir kai kuriose gyvenamosiose vietose. Membraniniai stogai, sudaryti iš vieno vandeniui atsparios medžiagos sluoksnio, dažnai iš gumos arba termoplato, taip pat gali būti įgyvendinami plokščių stogų projektuose su atitinkamomis laikymo ir hidroizoliacinėmis priemonėmis.
Praktiški patarimai diegimui ir eksploatavimui
- Patikra prieš montavimą: įvertinkite stogo dangos būklę, ar nėra įtrūkimų, pūslėmis ar nuotėkio požymių; jeigu reikia, atlikite hidroizoliacijos patikrinimą ar atnaujinimą.
- Montavimo laikikliai ir komponentai: naudokite laikiklius, pritaikytus prie plokščio stogo dangos; svarbu naudoti UV atsparias gofros ir diržus, kad užtikrintumėte tvirtumą ir ilgaamžiškumą.
- Kabelių tvarkymas: visi kabeliai turi būti išdėstyti taip, kad netrukdytų vandens nutekėjimui ir būtų apsaugoti nuo mechaninių pažeidimų; įžeminimą atlikite tinkamai, o naudojamos gofros turi būti UV atsparios.
- Inverteriai ir valdymas: naudokite gridinį ir/ arba hibridinį inverterį, siekiant didesnio energijos gamybos patikimumo esant šešėliams; prie inverterių svarbu užtikrinti tinkamą ventiliaciją.
- Saugumas: diegimo metu laikykitės visų saugos reikalavimų, o montavimo darbus patikėkite profesionalams, jei neturite patirties su didelėmis konstrukcijomis ar statybomis.
Ekonomika: kaina, parama ir atsipirkimas
Įrengiant saulės elektrines ant plokščių stogų, kainos gali būti įvairios priklausomai nuo modulio tipo, laikiklio tipo, stogo dangos ir reikiamų papildomų darbų. Dažnai balastinės sistemos turi mažesnes pradinės įrangos išlaidas, nes nereikia gręžti stogo dangoje, tačiau jos reikalauja periodinių patikrų po audrų ar stipraus vėjo. Inverteriai ir skaitikliai gali būti sujungti per RS485 protokolą; kartais gali prireikti loggerio papildomai duomenų saugojimui. Vis dėlto, pagrindinė ekonomika slypi ilgalaikėje energijos taupymo naudoje ir valstybinių ar vietos paskatų modulio įsigijimui, kurios gali ženkliai sumažinti projekto kainą.
Panašiai kaip ir mūsų praktikoje: įrengta saulės elektrinė gali užtikrinti nuolatinę energijos gamybą, o su teisinga įranga ir projektavimu gali būti pasiektas reikšmingas energijos taupymas. Pavyzdžiui, esant saulėtoms dienoms, gali būti generuojama apie 14 kW; stabilesnė ir patikima sistema leidžia matyti realius duomenis programėlėse ir laikui bėgant įvertinti atsipirkimą.
Pradiniai etapai ir praktiniai pastebėjimai iš patirties
Šiame straipsnyje aprašyta patirtis: 30 modulių įrengta su 3 eilėmis rytai-vakarai kryptimi, modulių kampas - 15 laipsnių; laikikliai buvo suplanuoti taip, kad stogo išvaizda išliktų saugi ir nereikėtų laikiklių išstatyti virš stogo dangos paviršiaus. Sistemą įjungėme pirmai etapui kaip laikiną variantą; ateityje planuojama plėsti modulų skaičių ir pridėti akumuliatorių. Laikiklių sąranką teko laukti apie 3 mėnesius, o vietoje trūko ir APVA paramos dėl termino pasibaigimo. APVA parama buvo numatyta 2550 €, projekto kaina po subsidijos sumažėjo iki 4027 €.
TV laidoje ir video įrašuose pateikta papildoma informacija apie montavimo procesą, įrangos pasirinkimą ir praktiškus sprendimus, įskaitant tai, kaip perkelti į APVA paraišką, kaip sujungti inverterius ir skaitiklį, bei kaip valdyti kabelių maršrutus. Taip pat pabrėžta, kad plokščio stogo montavimo metu svarbu užtikrinti hidroizoliaciją ir apsaugą nuo UV spindulių visoms susijusioms dalims.
Konkrečios rekomendacijos konkretiems atvejams
Balastinės sistemos gali būti populiarus pasirinkimas plokščiame stoge, nes jas įdiegus nereikia gręžti stogo dangos, o jų montavimas dažnai užtrunka trumpiau. Tačiau reikia įvertinti stogo dangos būklę, svorį ir vėjo apkrovą; plokščių stogų projektų metu svarbu užtikrinti hidroizoliacijos išlikimą. Jei stogo danga yra nauja ar stogo konstrukcija pakankamai tvirta, balastinė sistema gali būti puikus pasirinkimas. Jei planuojate ateityje keisti stogo dangą ar norite didesnės galios modulio sumą, gali būti tikslinga įvertinti kitus sprendimus.
Jei planuojate susimontuoti patys, kreipkitės į specialistus dėl profesionalių patarimų ir demonstracijų, kad parodytume teisingą montavimo procedūrą ir efektyvų sprendimą konkrečiame stoge. Mūsų patirtis rodo, kad tinkamai suprojektuota ir įgyvendinta plokščio stogo saulės elektrinė gali būti patikimas ir ekonomiškas pasirinkimas, vedantis į ilgalaikes energijos taupymo galimybes.
Iš Vizijos į Realybę: Saulės Elektrinės Montavimo Procesas
Skaitiklis ir inverteriai dažnai komunikuoja per RS485 protokolą; svarbu užtikrinti teisingą adresavimą ir duomenų srautus, kad atiduota galia į tinklą atitiktų nustatytus limitus. Inverteriai gali būti gridiniai ir/hibridiniai, o ateityje planuojama įrangą papildyti akumuliatoriumi, siekiant daugiau energijos saugyklos galimybių ir geresnio galios valdymo.
Galiausiai: saulės elektrinė plokščiam stogui - ar tai jums?
Saulės elektrinės ant plokščių stogų turi unikalų potencialą, tačiau jų sėkmei būtinas kruopštus planavimas, profesionalus įvertinimas ir tinkama įranga. Verslams ir namų savininkams rekomenduojama pasidomėti valstybės teikiama parama ir pasirinkti patikimą įrangos tiekėją bei montuotojus. Balastinės sistemos yra vienas iš populiariausių sprendimų plokštiems stogams, tačiau bet kuri sistema reikalauja profesionalaus įvertinimo, kad būtų užtikrintas hidroizoliacijos išsaugojimas ir saugumas viso periodo eksploatacijos metu.
