Vamzdžiai - svarbiausios dalys įvairių komunikacijų. Šildymo sistemos, kanalizacija, nuotekos, dujotiekis, vandens tiekimas - visa tai neišsiverčia be vamzdžių. Vieni populiariausių įvairioms vidaus komunikacijoms. Tokių vamzdžių praktiškai neveikia korozija, ant jų vidinių sienelių nesikaupia organinės medžiagos ir mineralinės nuosedos. Chloras esantis vandenyje variniams vamzdžiams nedaro neigiamo poveikio. Netgi būdamas stiprus oksidatorius, prailgina komunikacijų tarnavimo laiką, suformuodamas stiprų apsauginį sluoksnį.
Varinių vamzdžių privalumams galima priskirti ir atsparumą temperatūrų kaitai (nuo -200C iki +250C), mažą temperatūrinį išsiplėtimo koeficientą, mažą pasipriešinimą vandens srautui (dėl tolygaus spaudimo paskirstymo). Šie vamzdžiai gaminami įvairiausių skersmenų. Vandentiekiui naudojami nuo 12 iki 18 mm skersmens, sienelės storis 1 mm. Pagal įprastą žymėjimo sistemą, ant vamzdžio žymimas skaičius, kuris nurodo vidinį ir išorinį skersmenį. Ilgis būna nuo 1 metro iki 5 metrų. Variniai vamzdžiai jungiami virinant arba užspaudžiamomis jungtimis. Abu jungimo būdai yra visiškai patikimi ir patvarūs.
Dažniausiai naudojami kanalizacinėse sistemose ir magistraliniuose tinkluose. Vamzdžiai gaminami liejimo būdu pagal standartą, kuris numato išmatavimus - vidinis skersmuo nuo 65 iki 1000 mm ir sienelių storis nuo 6 iki 27 mm. Priklausomai nuo paskirties jie gali būti spaudiminiai su įmova, nubėgimo nespaudiminiai. Atsparumas ir ilgaamžiškumas - išskirtinis žalvario bruožas. Be to šis, vario ir cinko, liidinys, yra ypatingai atsparus korozijai daugelyje aplinkų ir lengvai apdirbamas. Žalvarinius vamzdžius galima naudoti konstrukcijoms, kurios dirba veikiant neigiamoms temperatūroms. Iš žalvario gaminami maišytuvai, ventiliai, sifonų detalės. Matomose vietose naudojomos chromuotos žalvario detalės.
Dar prieš 50 metų plieniniai vamzdžiai buvo masiškai naudojami - šildymui, kanalizacijai, vandentiekiui. Plačiai naudoti dėl to, kad buvo palyginus žemos kainos. Tačiau laikui bėgant kainos privalumas nusileido trūkumams - neatsparumas korozijai, vidinių sienelių apsinešimas, kuris sumažina pralaidumą. Taip pat plieninių vamzdžių sujungimas neįmanomas be suvirinimo aparato, kas apriboja plieninių vamzdžių panaudojimą. Minėtų trūkumų išvengiama naudojant cinkuotus arba galvanizuotus vamzdžius, kurie montuojami srieginiu būdu. Naudojami vandentiekiui ir kanalizacijai.
PVC(H) vamzdžiai - pirmieji polimeriniai vamzdžiai. Naudojami kanalizacijai ir šalto vandens tiekimui. Karštam vandeniui netinkami, nes jų darbinė temperatūra ne didesnė kaip 60°C. CHPVC(H) vamzdžiai aukštesnės kokybės, tinkami karšto vandens tiekimui, darbinė temperatūra iki 44°C.
PE vamzdžiai vis labiau populiarėja dėl paprasto montavimo, žemos kainos. Dažniausiai kanalizacijai, nuotekoms kaip techniniai vamzdžiai. Metams bėgant gaminami vis didesnio atsparumo vamzdžiai, pasižymintys didesniu tvirtumu ir šilumos atsparumu. Polietileno vamzdžiai atsparūs žemoms temperatūroms, smūgiams, neskyla veikiami išoriniam spaudimui. Vandentiekiui ir spaudiminėse sistemos naudojami HDPE. Karšto vandens tiekimui naudojamas pakeistos struktūros polietilenas. Struktūra keičiasi įvedant kitas žaliavas, kurios padidina tankumą ir atsparumą. HDPE vamzdžiai žymimi PE-Xa, PE-Xb, PE-Xc klasėmis. Dažniausiai naudojami PE-Xb ir PE-Xc, kurios naudojamos šildymo sistemose. Vidaus ir lauko vamzdynams skiriasi ir jų spalvos.
Kanalizacijos vamzdžių tipai ir jų pasirinkimas
Vandentiekio vamzdžių medžiagos: pagal naudojamas medžiagas asortimentas didžiulis: iš plieno, ketaus, keramikos, vario, bei dirbtinių medžiagų - polipropileno, polivinilchlorido, polietileno, modifikuoti daugiasluoksniai iš kelių medžiagų. Dirbtinės medžiagos turi pranašumų prieš metalines dėl atsparumo korozijai, lygaus vidaus paviršiaus užtikrinančio mažą hidraulinį pasipriešinimą, lengvo montavimo ir ilgos eksploatacijos laiką. Lauko vamzdynų standartai Lietuvoje reglamentuojami pagal Europos standartus (LST). Pvz., PVC nuotekų vamzdis žymimas LST EN 13476-2, o eksportuojamų gaminių analogai turi DIN EN 13476-2. Lietuvoje nėra universalaus nacionalinio standarto, bet įmonės gali naudoti savo standartus su sertifikatais.
Vandentiekio vamzdžiai iš antrinio plastiko turėtų būti taikomi svarstant paskirtį; vandentiekiui skirti produktai žymimi LST EN 12201-2, o jų išorė dažnai mėlynos spalvos. Gamyboje naudojant antrinę žaliavą gali būti mažesnis atsparumas ir trumpesnis eksploatavimo laikas; būtina įsitikinti, kad vamzdžiai tinkami vandentiekiui ir turi atitiktį standartams.
Vidaus nuotekų vamzdžiai dažniausiai iš PVC, PP arba mineralizuoto plastiko (t. y. PP su mineralinėmis medžiagomis). PRITAIKOMA, kad PP su mineralinėmis medžiagomis nėra atskiro standarto - reikia tik Gamintojo standartų ir atitikčių. Žymėjimas svarbus: įrodyti, kad vamzdis tinkamas naudoti, nes netinkamas pasirinkimas gali sukelti triukšmą ar pralaidumo problemų.
Daugiausia vidaus kanalizacijos vamzdžių yra plonesnių sienelių, skirtų mažesniam grunto spaudimui; išorinei kanalizacijai - storesnės sienelės ir didesnis stiprumas. Lauko kanalizacijos vamzdžiai dažnai oranžinės ar rudos spalvos, o vidaus - pilkos arba baltos spalvos.
Vandens gręžinių apsaugos vamzdžiai ir pažymėjimai: išorinių gręžinių apsaugoms dažnai naudojami PVC vamzdžiai; kai kurie pigūs PVC vamzdžiai gali būti trapūs dėl žemesnės plastifikatorių koncentracijos. Individualių namų vamzdynas paprastai nėra ilgas, 10-15 metrų, todėl pigesni sprendimai čia nėra visada tinkami. Lauko vamzdynai turi būti klojami labai po gylio, užtikrinant apsaugą nuo užšalimo.
Vidaus ir lauko kanalizacijos sistemų skirtumai
- Labai nerekomenduojama naudoti vidaus vamzdžių lauke dėl didelio grunto spaudimo ir temperatūros svyravimų.
- Dažniausiai lauko vamzdžiai oranžinės arba rudos spalvos; vidaus - pilkos arba baltos.
- Vidaus vamzdžiai dažnai montuojami sienose, po grindimis ar šachtose, o lauko vamzdžiai - trasose žemėje ar lauke.
Yra šeši dažniausiai naudojami vamzdžiai: UPVC, PE, PE-X, PP-R, PB, ABS. Kiekviena medžiaga turi skirtingas savybes, taikymą, kainą ir tarnavimo laiką. Detaliau apie pagrindines savybes pateikiama toliau.
UPVC (standžio polivinilchlorido) vamzdis
UPVC - standus plastikas, lengvas, cheminis stabilumas, savaiminio gesinimo savybės. Plačiai naudojamas vėdinimui, nuotekoms, kanalizacijai. Tarnavimo laiką lemia korozijos atsparumas ir chemija.
PE (polietileno) vamzdis

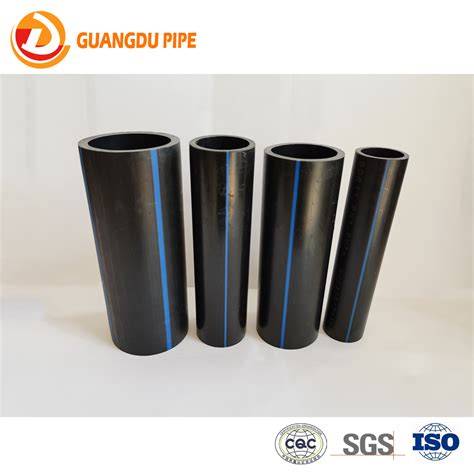

PE vamzdis yra lankstus, atsparus korozijai, mažo svorio; skirtas vandentiekio tinklams, dujotiekiams ir pan. Jungiami litiniu suvirinimu arba sujungiamais detaliais, priklausomai nuo ženklo. PEHD (HDPE) - didelis atsparumas aplinkos poveikiui; PE100 - šiuo metu dažniausiai naudojamas Lietuvoje vandentiekiui; SDRklas nurodo skersmens ir sienelės storio santykį.
PE-X (kryžmino polietileno) vamzdis
Turi gerą atsparumą aukštai temperatūrai, cheminį stabilumą, tinka šalto ir karšto vandens sistemoms, centrinėms kondicionavimo sistemoms. Dažnai naudojama kaip tinklas šildymo ir centralizuotų sistemų vamzdynuose.
PP-R (polipropilenas) vamzdis
Tvirtas, atsparus karščiui, atsparus chemijai, turi higienines savybes. Dažnai naudojamas karšto ir šalto vandens tiekimui, taip pat oro kondicionavimui ir kitoms systemoms. Dažnai laikomas puikiu kainos ir kokybės santykiu renovacijose.
PB (polibuteninis vamzdis)
Aukštas stiprumas, atsparumas slušuimui, lengvas montavimas, tačiau brangus ir gali būti trapus tirpiklių poveikiui, todėl ribotos taikymo sritys.
ABS (akrilnitrilo-butadieno-stireno) vamzdis
Aukštos temperatūros atsparumas, atsparumas korozijai, netoksiškas ir beskonis, tačiau blogai atlaiko saulės švIESĄ ir turi prastą šilumos laidumą.
Kaip išsirinkti tinkamą vamzdį?
Šiandien Lietuvoje dauguma lauko vandentiekio sistemų klojama iš PEHD (HDPE) plastikinių vamzdžių. PEHD privalumai - nerūdijanti medžiaga, kurios naudojimas vandentiekio sistemose užtikrina ilgalaikį stabilumą. PEHD jungiamas elektrolitinio suvirinimo būdu; jungtys tokios pat stiprios kaip pats vamzdis. Jei žymėjimai trūksta arba jų nėra aišku - tikėtina, kad naudojama pigesnė medžiaga. Dažnai gamintojai nurodo klasę (PE100), SDR, gamintoją, datą, partijos numerį. PVC ar kitos polimerinės medžiagos labiau tinka vidiniam naudojimui ar specifinėms užduotims, pavyzdžiui, kanalizacijai, kai aplinka nėra veikiama dideliu mechaniniu poveikiu.
Kanalizacijai dažnai naudojami PP, PVC ar PE, o sunkesnės, dideliems nuotakynams - dvisieniai PP arba PP/Al/PP, siekiant sumažinti triukšmą ir padidinti patikimumą. Taip pat žinomi užsienio gamintojų sprendimai kaip Rehau Raupiano Plus, siūlantys tris sluoksnius su tarpine apsauga ir aukštesne garso izoliacija.
Vamzdžių klojimo nuolydžiai ir izoliacija
Kanalizacijos vamzdynų klojimo nuolydis yra kritiškai svarbus - neteisingas nuolydis gali sukelti užsikimšimus ar prarastą transportavimą. Pagal techninius standartus nuolydis turi būti tinkamai parinktas: 110 mm skersmens vamzdžiams - apie 20 mm nuolydžio per metras; 160 mm - apie 8 mm per metrą. Tranšėjos plotis papildomai rekomenduojama apie 40 cm didesnis už vamzdžio skersmenį. Vamzdynų izoliacija būtina, ypač žiemą, kai gali užšalti. Efektyvi izoliacija išlaiko sistemos veikimą ir sumažina šilumos nuostolių.

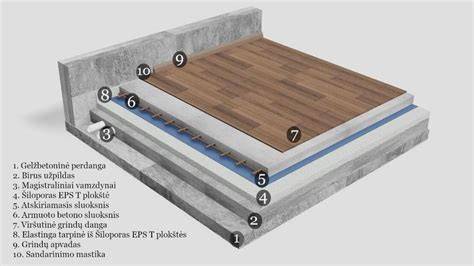

Izoliacijai naudojamos putų polietileno plokštės, mineralinis pluoštas, pūstas polietilenas, sintetinė guma. Žemėje įrengta izoliacija turi būti atspari drėgmei; rekomenduojama naudoti XPS plokštes ar kevalus, kurie mažina vandens įgeriamumą.
Vidaus nuotekų vamzdžių projektavimas ir įrengimas
Vidaus nuotekų vamzdžiai naudojami pastato nuotekų, vandentiekio ir šildymo sistemose. Dažniausiai pasirinkimo kriterijai - pagaminimo medžiaga, profilio skersmuo ir gamintojas. Populiariausios medžiagos - PVC, PP, PE arba modifikuoti daugiasluoksniai vamzdžiai. Svarbu laikytis standartų: vidaus nuotekoms - LST EN 1329 ar 1453 (PVC), LST EN 1451 (PP), o mineralizuotų plastikų vamzdžiams - gamintojo standartai. Ypatingą dėmesį reikia skirti, ar parduodami vamzdžiai tinkami vidaus naudojimui, nes kai kurie pardavėjai naudoja plonesnes sieneles frytiniams dariniams ar lietvamzdžių vamzdžiams.
Dažnai pasitaiko avarijų, kai naujų vamzdžių jungiama su senais - tai ypač aktualu daugiabučiuose, kai auganti apkrova ir skirtingos medžiagos sukelia sandarumų praradimą. Todėl rekomenduojama kooperuotis su kaimynais ir keisti visą vandentiekio ar kanalizacijos stovą ir vamzdžius vieno gamintojo sertifikuotais produktais, su visomis jungtimomis, movomis ir tarpinėmis.
Medžiagų pasirinkimas: praktinis vadovas
- Metalų vamzdžiai (ketaus, plienas) - anksčiau buvo dažni, dabar jų trūkumai: korozija, didelis svoris, sudėtingas jungimas, kai kurios dalys nepakeičiamos be specialios įrangos.
- Keramika ir asbesto cementas - retai naudojami dėl trapumo ir montavimo sudėtingumo.
- Plastikiniai vamzdžiai (PVC, PE, PP, PB, ABS, PEX) - plačios galimybės, lengvas montavimas, mažos kainos ir ilgas eksploatavimo laikotarpis, dažnai pasirinkimo pagrindas šiuolaikinių tinklų įrengimui.
- Specialūs pvz., PEX vamzdžiai - elastingi, atsparūs užšalimus, tinka šildymo ir centralizuotam tiekimui; suspaudžiant į plėtinines jungtis galima greitai sumontuoti.
Išvada dėl tinkamų vamzdžių pasirinkimo
Šių laikų praktikoje daugelyje naujų lauko ir vidaus sistemų dominuoja PEHD (HDPE) vamzdžiai dėl jų ilgaamžiškumo, atsparumo korozijai ir lengvesnio montavimo. Tačiau užtikrintas ilgalaikis patikimumas priklauso nuo atitikties paskirčiai, teisingo skersmens ir sienelės storio parinkimo bei tinkamų jungčių naudojimo. Svarbu įsitikinti, kad vamzdis ir jungiamieji elementai yra iš vieno gamintojo ar suderinti jų kokybę. Tinkamas nuolydis, izoliacija ir gylio laikymasis užtikrina, kad kanalizacijos sistema veiks ilgam ir be avarijų.
Apibendrinimas: praktiniai užrašai pirkėjams
- Tikrinti žymėjimus ant vamzdžių: PE100, SDR, gamintojo vardą, datą, serijos numerį. Jei žymėjimo nėra - vadinti neidentifikuotą medžiagą.
- Rinktis vieno gamintojo komplektą su jungtimis, movomis ir tarpinėmis, kad išvengtumėte sandarumų praradimo.
- Atkreipti dėmesį į vamzdžių spalvą: mėlyna - vandentiekis, oranžinė - lauko nuotekos, pilka/balta - vidaus nuotekos.
- Nusidėvėjimo ženklai: korozija, organinių nuosėdų kaupimasis, sienelių plonėjimas ar įkyrosios nuotėkio vietos - reikia peržiūrėti visą sistemą ir galbūt atlikti komplekto atnaujinimą.
