PVC vamzdžiai ir jungtys - PVC-U savitakių vamzdynų sistema, sudaryta iš DN 110 - 500 mm skersmens plastikinių vamzdžių ir jungiamųjų dalių ir skirta buitinių nuotėkų, arba paviršinio lietaus vandens transportavimui iki valymo įrengimų tiek individualiuose projektuose, tiek ir civiliniuose. PVC vamzdžiai gali būti skirstomi į monolitinius ir daugiasluoksnio tipo vamzdžius. PVC monolitiniai (vienasluoksniai) vamzdžiai yra atsparūs dideliems mechaniniams poveikiams, kurie atsiranda dėl didelių nuotėkų greičių, todėl šio tipo vamzdžiai puikiai tinka lietaus nuotėkų sistemoms.
Medžiagos atsparumas ir sandaros ypatybės
Medžiagos atsparumas. Neplastifikuotas PVC - tai kieta medžiaga. Jam būdingas itin didelis atsparumas rūgštims ir šarmams, formos stabilumas. Be to, kietas PVC chemiškai atsparus alkoholiams, alyvoms, alifatiniams angliavandeniliams, benzinui ir daugeliui kitų chemiškai agresyvių medžiagų ir junginių. Svarbu atkreipti dėmesį į tai, kad PVC vamzdžiai įprastai tiekiami su žiediniais sandarikliais, pagamintais iš butadienstireninio kaučiuko (su SBR tarpinėmis), kurios nėra visiškai atsparios naftos produktams.
Stiprumo klasė. Montavimas. PVC vamzdis viename savo gale turi suformuotą įmovą, kurios vidiniame griovelyje įmontuotas guminis žiedinis sandariklis, o kitas vamzdžio galas - lygus. Montavimo metu lygus vieno vamzdžio galas įvedamas į kito vamzdžio įmovą tiek, kad nuo lygaus galo krašto iki įmovoje esančios atramos liktų 10 mm atstumas. Paliktas tarpas kompensuoja vamzdžių pailgėjimą, padidėjus nuotėkų temperatūrai. Kad būtų patogiau montuoti, ant lygaus galo gali būti padaryta gamintojo žymė, nurodanti, kiek vamzdis turi būti įstumtas į įmovą. Vamzdžiuose yra gamykloje įstatyti guminiai žiedai, sutepti specialiu silikono tepalu, kurio paskirtis apsaugoti guminę tarpinę nuo purvo. Montuojant būtina naudoti tam skirtą silikoninį tepalą. Prieš įmontuojant būtina patikrinti, ar tinkama gamykloje pritvirtintų sandariklių padėtis ir ar jie nesugadinti. Svarbu! Montuojant PVC vamzdžių sistemą, nuotekų tekėjimo kryptis privalo būti nukreipta į įmovą.
Sandara, temperatūra ir eksploatavimas
Sandarumas. PVC vamzdžiai ir jungtys yra tiekiami su sandarinimo tarpinėmis, kad būtų galima sujungti kuo lengviau ir patikimiau. Temperatūriniai eksploatavimo rėžimai. N (SN4) ir S (SN8) klasių PVC vamzdžius ir jungiamąsias dalis galima montuoti, kai ilgalaikė nuotėkų temperatūra neviršija 60°. Svarbu! PVC vamzdžius draudžiama montuoti žemesnėje kaip +5°C temperatūroje. Didelis vamzdžių stiprumas. SN4 (N) klasės nuotakyno vamzdžiai klojami 0,8 m - 6,0 m gylyje. Matavimai parodė, kad tokiame gylyje transporto priemonių sudarytos apkrovos beveik nedaro poveikio vamzdžio deformacijai. S (SN8) klasės vamzdžiai klojami iki 0,8 m arba daugiau nei 6,0 m gylyje.
Pasirodžiantys terminiai komponentai. Puikios terminės savybės. Wavin Ultra ir lygūs PVC vamzdžiai tinka naudoti iki +60°C temperatūros nutekamiesiems kanalizacijos vandenims. Vamzdyje trumpai (iki 2 minučių) gali tekėti iki +100°C nuotekų vandenys, jei debitas yra iki 30 l/min.
Atsparumas smūgiams ir ekologinės savybės
Atsparumas smūgiams. Wavin savitakiniai vamzdžiai gaminami iš smūgiams atsparaus PVC. Nė viena PVC vamzdžių partija iš Wavin gamyklų neišleidžiama neatlikus smūgiavimo bandymų. Šie bandymai atliekami pagal ISO 3127 standartą su 20°C temperatūra. Ekologinės vamzdžių savybės. PVC vamzdžiai nuo pagaminimo iki visiško susidėvėjimo yra draugiški gamtai, o naudojant PVC gaunama žaliavų ir energijos resursų ekonomija gaminant, transportuojant, montuojant ir prižiūrint sistemas. Lygaus paviršiaus PVC vamzdžiai yra atsparūs nutekamiesiems buitiniams ir pramoniniams vandenims, taip pat gruntui, o kenksmingų medžiagų kiekis vis didėja dėl lietų ir įtakejimo.
Kanalizacijos trasų konstrukcija ir gyliai
Kartais naudojamos gofruotos šulinių konstrukcijos Multiflex®. Gofruotų išorės ir iš vidaus vamzdžių šuliniai atsparūs didelioms apkrovoms, o viršų galima tvarkingai nupjauti ir sumontuoti dangtį net ir sunkią techniką atstatant.

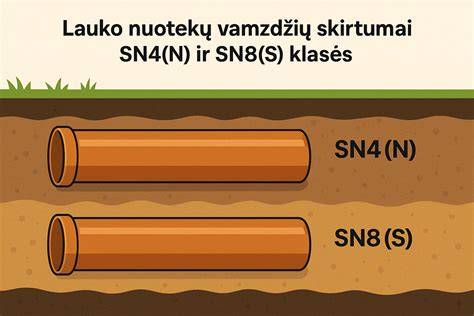

SN klasė ir pasirinkimas praktikoje
Kada rinktis SN4, o kada SN8 vamzdžius? Situacija - rekomenduojama klasė:
- Vamzdžiai klojami iki 6 m gylio, be transporto apkrovų - SN4 (N).
- Vamzdžiai klojami giliau nei 6 m arba yra transporto apkrovos - SN8 (S).
Pagrindiniai SN4 ir SN8 skirtumai:
| Parametras | SN4 (N) | SN8 (S) |
|---|---|---|
| Žiedinis standumas | 4 kN/m² | 8 kN/m² |
| Montavimo gylis | 0,8 m - 6,0 m | 0,8 m - 8,0 m |
| Naudojimo vieta | Mažesnės apkrovos, vejai, kiemai | Gilios trasos, keliai, stovėjimo aikštelės, intensyvūs eismas |
Net ir gali kilti problemų, jei netinkamai parinkta standumo klasė: deformacijos, įtrūkimai, trumpesnis eksploatavimo laikotarpis. Todėl reikia įvertinti trasos gylį ir planuojamas apkrovas.
Pratęsimas: vidaus vs lauko nuotekų vamzdžiai
PP vidaus nuotekų vamzdžiai ir jungtys pasižymi puikiomis mechaninėmis savybėmis, atsparumu temperatūros svyravimams ir ilgaamžiškumu, todėl tinka vidaus instaliacijoms. PVC nuotekų vamzdžiai lauko tinklams - atsparūs korozijai ir chemikalams, lengvi montuoti, patvarūs per ilgą laiką. PVC vamzdžių klasifikacija pagal atsparumą apkrovoms (SN klasė) padeda pasirinkti tinkamą vamzdį eksploatacijos sąlygoms - SN4 iki 6 m, SN8 iki 8 m gylyje arba vietose su transporto apkrova.
Detalesnės praktinės rekomendacijos
- Klojant atvirą trasą būtina įrengti 10 cm storio smėlio pagrindą ir užpylimą 15 cm sluoksniu. Minimalus vandentiekio gylis - 1,4 m nuo vamzdžio viršaus iki projektuojamo žemės paviršiaus; specialiose sąlygose - 1,8 m su apsauga nuo užšalimo.
- Vandentiekio vamzdynai turi būti tinkami gėrimam vandeniui; pasirinkti gali būti PE, PPR, PEX, alyvtiniai ir kt. Svarbu užtikrinti, kad naudoti vamzdžiai būtų tinkami geriamam vandeniui.
- Nuotekų vamzdynų gylis lauke: SN4 - iki 6 m, SN8 - iki 8 m ar daugiau priklausomai nuo apkrovų; įrengiant trasas žemėn, svarbu užtikrinti tinkamą nuolydį (ne per didelį, ne priešingą).
- Šuliniai su gofruotais išorės ir vidaus vamzdžiais - atsparūs didelėms apkrovoms; šulinio dangtis gali būti įrengtas vėliau be didelių problemų.
- Montavimo procese būtina patikrinti sandariklių padėtis ir jų sveiką būklę, naudoti silikoninį tepalą ir patikrinti guminės tarpinės sluoksnius.
Schema ir projektavimo patarimai
Teisingai paskirstyti vamzdžius yra svarbus laistymo sistemos projektavimo elementas. Siekiant užtikrinti efektyvų darbą, svarbu planuoti slėgio skirtumą tarp pirmo ir paskutinio purkštuvų - negali būti daugiau kaip 20 %.
Savitaikių vamzdynų diegimas dažniausiai derinamas su buitinių nuotekų darbais; tai reikalauja tiksliai suderinti trasas, įrengti tinkamus šulinių sprendimus ir užtikrinti tinkamą nuolydį.
Vandentiekio ir nuotekų klojimo patarimai apima ir lauko lietaus nuotekų sistemų derinimą su vidaus kanalizacijos tinklais, kad būtų išvengta problemų vėlesniame eksploatavime. Linkime sėkmės montuojant savo laistymo sistemą!
SantechnikoPagalba.lt - esame profesionalūs meistrai, atliekantys lauko ir vidaus kanalizacijos montavimo bei remonto darbus Vilniuje ir Vilniaus rajone. Mūsų komanda yra įgudusi, kvalifikuota ir dirba 24/7.
DUK: Kuo skiriasi SN4 ir SN8 klasės lauko kanalizacijos vamzdžiai? SN4 tinka iki 6 m gylio be didelių apkrovų; SN8 tinkamas iki 8 m arba vietose su transporto apkrova. Kada rinktis SN4? Kai vamzdžiai klojami iki 6 m gylio be sunkių apkrovų. Kada naudoti SN8? Kai vamzdžiai kloti giliau nei 6 m arba po keliais / stovėjimo aikštelėmis.
Papildomi techniniai duomenys
Šaltiniai ir nuorodos į standartus: PP vidaus nuotekų vamzdžiai, PVC lauko nuotekų vamzdžiai ir jungtys (EN 1451-1, EN 13476-2), SBR tarpinės, ISO 3127 testai.
