Šiuolaikiniuose namuose elektros instaliacija yra gyvybiškai svarbi, užtikrinanti komfortą, saugumą ir funkcionalumą. Tinkamai suplanuota ir įgyvendinta elektros instaliacija užtikrina energijos taupymą, apsaugo nuo elektros sukeliamų avarijų ir suteikia lankstumą ateities plėtrai. Šiame straipsnyje aptarsime, kaip saugiai išimti rozetę virš plytelių, laikantis visų reikiamų atsargumo priemonių. Tačiau, prieš pradedant bet kokius darbus su elektra, labai svarbu įsitikinti, kad žinote, kaip tai daryti saugiai.
Bendrosios saugos taisyklės dirbant su elektra
- Visada atjunkite elektros srovę prieš pradėdami bet kokius darbus su elektros instaliacija.
- Naudokite tik tinkamus įrankius, skirtus darbui su elektra.
- Jei nesate tikri dėl savo gebėjimų, geriau kreipkitės į kvalifikuotą elektriką.
- Užmirštama atjungti srovę tvarkant laidus. Perkandus laidus, kuriais teka srovė, praktiškai visada sulauksite trumpo sujungimo.
- Ar teka elektros srovė, tikrinama atsuktuvu - srovės indikatoriumi. Patikrinamas tik fazinis laidas.
- Drėgnose patalpose esančiai įrangai riekėtų naudoti saugiklius su nuotėkio rele.
Anksčiau įžeminimas buvo neprivalomas, dabar būtinas, kad sugedus izoliacijai elektros srovė nutekėtų ne prisilietusio žmogaus kūnu, o įžeminimo laidu. Taip pat reikia žinoti, kad senose įmonėse gali būti dviejų aliuminio gyslų kabeliai, kuriuos rekomenduojama keisti įžeminimo gysla sujungtais kabeliais, keičiant ir jungiklius bei rozetes.
Elektros instaliacijos planavimas ir dėžučių pasirinkimas
Instaliacijos planavimas ir rozečių išdėstymas
Jungiklių ir rozečių išdėstymas neatsiejamas nuo bendro patalpų išplanavimo bei susietas su elektros laidų išdėstymu. Pirmiausia daromas patalpų, baldų ir buitinės technikos išdėstymo projektas. Tada galima numatyti rozečių ir jungiklių vietas ir pagal tai optimaliai suprojektuoti laidų pravedimą. Elektros instaliacijos planavimas patalpose, jungiklių ir rozečių tvirtinimo vietų bei lubose įmontuojamo apšvietimo vietų parinkimas - kur kas sudėtingesnis darbas, nei gali pasirodyti.

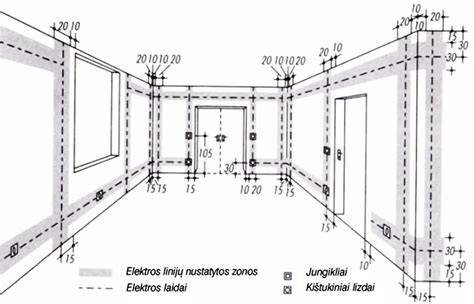

Montavimo taisyklės reglamentuoja laidų pravedimą: horizontalių instaliacijos zonos plotis - 30 cm, verticaliosios - 20 cm. Žemiau horizontalinė zona prasideda 15 cm nuo grindų, o viršuje - 15 cm nuo lubų. Į šias zonas montuojami kištukiniai lizdai, jungikliai ir atšakos dėžutės.
Roztėje ir jungiklio tvirtinimo aukštis
ES standartai nurodo, kad jungikliai tvirtinami maždaug 90-100 cm aukštyje nuo grindų, rozetės - apie 30 cm. Virtuvėse dažnai rozetės montuojamos 115 cm aukštyje. Drėgnose patalpose rekomenduojama naudoti lizdus su nuotėkio srove ir dangteliu.
Instaliacinių dėžių tipai ir pasirinkimas
Dėžučių klasifikacija pagal sienos medžiagą
Pagal sienos medžiagą išskiriamos: betoninės/gelžbetonio/mūro sienos, tinkuotos sienos (gipsas ar gipso kartonas), plokštės (plokštės, faneros ir kt.). Dėžutės skirstomos pagal formą (apvalios, kvadratinės, ovalios) ir dydį. Apvalios dėžutės dažnai naudojamos rinkinukuose; kvadratinės suteikia daugiau vietos laidams; ovalios pasižymi dideliu vidiniu tūriu. Diegiamas dydis priklauso nuo šaltinio, į kurią dėžutė įmontuojama, matmenys dažnai yra 60-70 mm skersmens šakėms ir 45 x 68 mm išoriniams korpusams.
Dėžučių gamybos medžiagos
Nedegus plastikas yra populiariausias pasirinkimas; metalinės dėžės dažnai naudojamos mediniuose namuose, jos išlieka litavimo būdu jungiamos su metaliniais vamzdeliais. Saugumo sumetimais ir priešgaisriniais tikslais dažnai rekomenduojama naudoti metalines dėžes mediniuose namuose.
Rozetės montavimas virš plytelių: paruošiamieji darbai
Prieš montuojant rozetes virš plytelių, būtina atlikti kruopščius paruošiamuosius darbus: įsitikinti, ar vietoje tinkamai išvedžioti laidai, o jei reikia - išfrezuoti kanalus plytelių plyšimams. Reikalinga užtikrinti kuo mažesnį dulkių kiekį darbo metu; modernios frezos turi dulkių siurbimo jungtį.
Paviršius turi būti švarus, sausas ir dulkių neturintis. Skylės gręžiamos šerdimi su deimantiniu disku, aušinant vandeniu. Prieš montavimą būtina sujungti dėžutes vienas su kitu, naudojant šoninius tvirtinimo elementus. Vertikalus lyginis išdėstymas yra būtinas, kai montuojama meerderei rozetėmis - horizontalė linija turi būti išlaikyta visose dėžutėse.
Instaliacinių dėžučių montavimas
Mūrinėse ir gipso kartono sienose
Mūro sienose ertmė dėžei turi būti užpildyta gipso tinko mišiniu; atidžiurnalai turi būti užpildyti ir dėžutė įstatoma taip, kad jos paviršius sutaptų su siena arba paliktų 2-5 mm tarpelį. Gipskartonio sienose dėžutės turi sparnelius ir specialias zonas su plonesniu plastikiniu sluoksniu, o garso izoliacijai - papildomai įmanoma įspausti montavimo putas. Dėžutės kraštai neturi būti išlyginti su siena, o sumontavus kelias rozetes, jų rėmai turi būti įtaisomi vienoje linijoje.
Procedūra montuojant jungiklius: nuimkite apvalkalą nuo trijų laidų įrenginio nugarėlės, palikite neutralų (N), fazinį (L) ir įžeminimo laidus trumpai, kur jų ilgis neturi viršyti apie 10 cm. Nuvalykite izoliaciją nuo laidų 11-16 mm ilgio, laikykite laidus tvarkingai ir įstatykite į jungiklio griebiklį. Įsitikinkite, kad jungiklis veikia sklandžiai ir neturite trukdžių.
Laidų paruošimas ir prijungimas
Laidai turi standartinį spalvinį žymėjimą: ruda - fazė, mėlyna - neutralusis, geltonai žalia - įžeminimas. Atjungus srovę, nukerpamas kabelio galas 10-15 cm ilgio. Pagrindinė izoliacija nuimama apie 8-10 cm, o ruošiniai įvedami į rozetės mechanizmą ir įdėtojami į dėžutę. Replės turi reguliuojamą mechanizmą, leidžiantį jas pritaikyti skirtingo skersmens laidams. Gyditės)
Patikrinimas ir bandymai
Prieš įjungiant sistemą, atlikite išsamią bandymo patikrą: naudokite multimetrą grandinės vientisumui patikrinti, įžeminimo ryšiams patikrinti. Patikrinkite, ar nėra laisvų detalių ar apnuogintų laidų. Palaipsniui atkurkite maitinimą, stebėdami nestandartines sąlygas. Pradėkite nuo pagrindinio jungiklio išjungimo ir patikrinkite įtampas ant skaitiklio įvado. Jeigu įtampa griežtai atitinka, galima tęsti bekontakta bandymus.
Jei rozetės ar jungiklio mechanizme atsiranda neįprastas kilpavimas ar iškrova - patikrinkite fazės kryptį trifazėje sistemoje ir įtampų balansą. Dažnai randamos problemos įskaitomos įtaka ryšiams arba korozijai. Jei susiduriate su klaidų kodais - patikrinkite ryšius, įžeminimą ir tinklo konfigūraciją. Daugiau pagalbos galima gauti gamintojo vadovelyje.
Energijos skaitiklio įrengimas
Energijos skaitikliai yra modernūs įrenginiai, kurie tiksliai nustato galios suvartojimą. Diegti juos reikia laikantis vietinių taisyklių ir naudoti specialius įrankius bei apsaugos priemones. Skaitiklis turi būti montuojamas sausose vietose, nuo tiesioginių saulės spindulių ir ekstremalių temperatūrų atokiomis vietomis, su pakankamu tarpu priežiūrai ir vėdinimui.
Montuoti skaitiklį reikia pagal schemą: jungti į linijos įtampą, neutralius ir žemės laidus, naudoti tinkamas jungtis arba terminalus. Prieš bandydami, įsitikinkite, kad visi sujungimai tvirti ir izoliuoti. Po įjungimo, patikrinkite fazės kryptį trifazėje sistemoje ir įtampos balansą tarp fazių. Stebėkite ar nėra perkaitimo ar kitų nestandartinių sąlygų pradžioje. Modernūs skaitikliai dažnai turi papildomų funkcijų, tokių kaip nuotolinis ryšys ar duomenų žurnavimas, todėl įsitikinkite, kad šios funkcijos veikia tinkamai.
Trikčių šalinimas: dažnai pasitaikančios problemos yra laidų prijungimo klaidos, netinkama fazės seka, arba ryšio problemos. Patikrinkite ryšio parametrus ir įžeminimą. Jei problemos neišnyksta po pagrindinių trikčių šalinimo žingsnių - kreipkitės į techninę pagalbą su gamintojo instrukcija.
Įrankiai ir įrangos poreikiai
Reikalingi įrankiai: laidų nuimtuvai, replės su reguliavimo mechanizmu, atsuktuvai, įtampos testeriai, multimetras, lygiklis, grąžtai su grąžtais ir saugos priemonės (izoliacinės pirštinės, akiniai). Profesionaliai įrengimui gali prireikti srovės transformatorių prijungimo įrankių ir kitos specialios įrangos. Darbų trukmė priklauso nuo sudėtingumo: vienfazių buitinėms sistemoms - apie 2-4 valandas, o trifazėms komercinėms gali užtrukti daugiau.
Papildomi patarimai
- Planavimo etape įvertinkite galimą papildomų pajėgumų poreikį ateityje - verta numatyti rezervą instaliacijoje.
- Remontuos plytines sienas ar plyteles - naudokite specialias technikas, tokias kaip deimantiniai šerdiniai grąžtai, dulkių siurbimo sistemas ir pan.
- Venkite per didelio dulkių ir grėblių - dirbant su plytelėmis ir plytų sienomis, sumontuojant dėžutes norite išlaikyti sandarumą.
