Rekuperatoriaus vamzdžiai per teriva perdanga: išsamus montavimo vadovas virš perdangos

Rekuperatorius - tai įrenginys, kuris iš patalpų šalinamame ore išlaiko dalį šilumos ir perduoda ją į ateinantį šviežią orą, taip užtikrinant efektyvų vėdinimą ir sumažinant šilumos nuostolius. Daugiau nei 80-92% šilumos gali būti grąžinta atgal į patalpas, o tai lemia reikšmingas išlaidas šildymui. Rekuperatoriai yra ypač aktualūs sandariuose, gerai izoliuotuose namuose, kur natūraliai vėdinti langais prarandama daug šilumos.

Projektavimas prieš pradedant montavimą

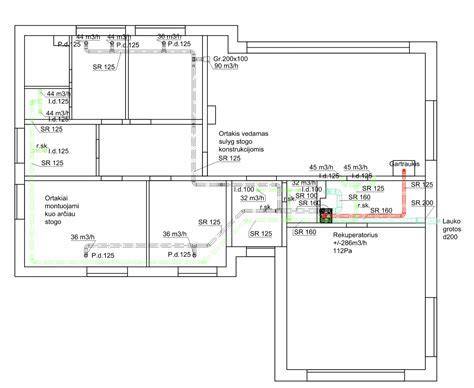

Prieš perkant įrenginį būtina suprojektuoti sistemą: suprasti, kiek patalpų reikia vėdinti, kokį oro kiekį reikia tiekti, kur bus įrengtas rekuperatorius ir kaip bus nutiesti ortakiai. Oro kiekio skaičiavimas - pirmasis ir svarbiausias žingsnis: gyvenamajame kambaryje rekomenduojama 30 m³/h šviežio oro vienam asmeniui, virtuvėje 60-90 m³/h ištraukiamo oro, vonioje 25-50 m³/h. Sudėję visus skaičius gaunate bendrą sistemos našumą ir pasirenkate atitinkamą rekuperatoriaus modelį. Ortakių schema gali būti standartiniai ortakiai 100-200 mm skersmens, lanksti gofra ar kombinuotas sprendimas. Žvaigždinė sistema, kai nuo centrinio skirstytuvo eina atskiri ortakiai į kiekvieną patalpą, mažina triukšmą ir palengvina balansavimą.

Pasirinkimo kriterijai

• Ortakiai: skardiniai arba plastikiniai; skardiniai ilgaamžiškesni, bet sunkiau montuojami; plastikiniai lengvesni ir lankstesni.
• Difuzoriai: 125 mm arba 100 mm skersmens; tinka 1-2 sluoksnių gipso luboms.
• Šilumos mainų įrenginio tipas: plokšteliniai, rotaciniai arba entalpiniai; kiekvienas turi savo privalumų ir trūkumų priklausomai nuo klimato, patalpų pobūdžio ir biudžeto.

Prieš montavimą būtina įsitikinti, kad virš perdangos yra pakankamai vietos įrenginiui ir ortakiams, ir kad montavimo vietoje nėra kliūčių.

Rekuperatoriaus vieta ir išorinės angos

Rekuperatoriai paprastai montuojami techninėse patalpose, rūsiuose, mansardose arba specialiai įrengtose nišose. Pagrindiniai reikalavimai: patalpa turi būti šilta (ar bent šilta) ir turi būti prieiga filtrų keitimui bei techninei priežiūrai. Minimalus atstumas nuo sienos iki įrenginio - apie 50-60 cm, kad būtų galima atidaryti dangtelį ir pasiekti filtrus. Išorės angoms reikalingos dvi atskiros angos: viena šviežiam orui įtraukti, kita panaudotam ar ištraukiančiam orui išleisti. Angos turi būti išdėstytos taip, kad išeinantis oras nepatektų į įtraukiamąjį srautą; rekomenduojamas atstumas tarp jų - 1,5-2 metrai.

Prieš montavimą sienoje išgręžiamos angos. Standartinis skersmuo - 150-200 mm, priklausomai nuo ortakio dydžio. Jei siena yra termoizoliacinė, reikia užtikrinti, kad ortakis per izoliaciją būtų apsaugotas nuo kondensato. Gręžimas per mūrą reikalauja deimantinio gręžimo įrangos ir kruopštaus sandarinimo.

Ortakų ir difuzorių montavimas virš perdangos

Ortakiai yra pagrindinė vieta, kur gali kilti klaidų. Svarbiausios taisyklės: kuo mažiau posūkių, tuo mažesnis pasipriešinimas ir triukšmas; naudokite 45 laipsnių alkūnes kai įmanoma vietoje 90 laipsnių. Visos jungtys turi būti sandarios - naudokite aliuminio juostą arba hermetiką. Lankstūs ortakiai turi būti ištiesti be raukšlių, nes susiraukšlėjęs ortakio segmentas sukelia papildomą pasipriešinimą.

Difuzorių montavimas gali būti atliekamas keliais būdais:

1. Montavimas naudojant lanksčią gofrą prie skardinių ortakių: išpjauti lubose skylę, prakišti difuzorių, tvirtinti savisriegiais varžtais, užglaistyti ir dažyti toje pačioje lubų spalvoje. Detali instrukcija pateikiama nuorodoje.
2. Montavimas tiesiai į pajungimo vamzdį: išpjauti skylę, mova įstatoma į pajungimo vamzdį, difuzorius tvirtinamas, apdaila užglaistoma ir dažoma.
3. Montavimas pasukant 90 laipsnių kampu: išpjauti skylę, mova įstatoma, difuzorius pasukamas 90 laipsnių kampu, tvirtinamas, apdaila užglaistoma ir dažoma.

Svarbūs difuzorių montavimo aspektai: atstumo matavimas nuo lubų iki vamzdžio pabaigos, erdvės poreikis, lubų profilių išpjovimas, kad difuzorius įlįstų be trukdžių.

Rekuperatoriaus montavimas virš perdangos: žingsnis po žingsnio

Pirmiausia įrengiami ortakiai nuo rekuperatoriaus iki patalpų su difuzoriais. Tada įrengiami difuzoriai, o vėliau - rekuperatoriaus veikimas ir elektros jungtys. Jei ortakiai yra skardiniai, galima naudoti lankstų gofrą difuzorių pajungimui. Elektros instaliacija turi atitikti saugos reikalavimus, o sistema turi būti paleista su testavimo procedūra (oro srauto matavimas, sandarumo patikra ir šilumos grąžos efektyvumo įvertinimas).

Ortakų ilgio trumpinimas - svarbus praktinis aspektas. Kuo trumpesni ortakiai, tuo mažesnis pasipriešinimas ir triukšmas. Reikalinga šilumokaičio drenažo sistema: kondensatas nuvedamas per sifoną į kanalizaciją arba į specialų indą; sifonas būtinas, kad į kanalizaciją nepatektų nešvarus oras. Kondensato vamzdis neturi būti ilgesnis nei 3-4 metrai ir turi būti nuolydžio 2-3 cm/m.

Valdymo ir priežiūros komponentai

Šiuolaikiniai rekuperatoriai dažnai turi valdymo pultą arba jungiasi prie išmaniojo namo sistemos. Reikia galimybės reguliuoti ventiliatoriaus greitį, filtrų keitimo priminimą, o kartais įrenginiai turi CO₂ ar drėgmės jutiklius automatinio vėdinimo aktyvavimui. Filtrų keitimas dažnai metodas - kas 3-6 mėnesius. Tarp filtrų gali būti lauko oro filtras ir ištraukiamą filtrą, kurie apsaugo šilumokaitį ir ventiliatorių nuo užterštumo.

Priežiūra ir paleidimas: balansavimas

Prieš pradedant eksploatuoti sistemą, būtina atlikti balansavimą: matuojamas visos sistemos oro srautas ir reguliuojamos sklendės kiekvienoje šakoje, kol difuzoriuose pasiekiamos projektinės vertės. Subalansuota sistema užtikrina, kad tiek į patalpas būtų tiekiama, tiek iš patalpų ištraukiama atitinkamas oro kiekis. Nedidelis disbalansas (5-10%) priimtinas, tačiau didesnis gali kelti problemas: viršslėgis, sunkesnis durų atidarymas, skersvėjiai per nesandarumus.

Paleidimo metu patikrinkite: ar veikia šilumos atgavimo funkcija (lyginant temperatūras tiekiamame ir lauke), ar nėra keistų garsų ar vibracijų, ar kondensatas tinkamai nubėga, ar difuzoriai tiekia/traukia orą.

Montavimo kaina, finansavimas ir planavimas

Rekuperatoriaus įrengimo kaina Lietuvoje priklauso nuo pastato ploto, įrenginio galingumo, ortakių ilgio ir sudėtingumo. Baziniai modeliai gali kainuoti apie 1000-1500 EUR; aukštesnės klasės su didesne šilumos grąža ir automatika - 2500 EUR ar daugiau. Be įrangos gali prireikti ortakų, izoliacinių medžiagų, valdymo pultų, filtrų ir kt. Bendra projekto kaina gali svyruoti nuo 1500 iki 7000 eurų ar daugiau, priklausomai nuo namo dydžio ir sprendimų. Finansinę pagalbą gali teikti APVA kvietimai gyventojams diegti energiją taupančias vėdinimo sistemas. Tai mažina išlaidas ir skatina įrangos kokybę.

Lubų perdangos montavimas ir vizuali architektūra

Dažnai kyla klausimas apie lubų perdarymą diegiant virš perdangos - tai priklauso nuoaro architektūros, sistemos tipo ir patalpų techninių ypatybių. Rekuperatoriai gali būti montuojami virš perdangos, kad įranga ir ortakis būtų paslėpti, o interjeras išliktų estetiškas. Kai kuriais atvejais taikomos decentralizuotos sistemos arba slankiojančios arba segmentinės lubos, kai nereikia platų ortakių. Sprendimus verta aptarti su specialistu, ypač jei lubų perdarymas būtinas estetiniams ar erdviniams priežasčioms.

Laikui bėgant svarbu nepamiršti, kad kokybiškas projektavimas ir profesionalus paleidimas užtikrina efektyvų veikimą dešimtmečius. Neskubėkite atlikti montavimo darbų patys, ypač kai reikia balansavimo, kondensato sistemos ir elektros priklausomybės. Investicija į užtikrintą projektą atsipirks per pirmuosius eksploatacijos metus - daugiau komforto, mažesnės šildymo išlaidos ir geresnė oro kokybė.

Pristatytų įrašų apibendrinimas ir praktiniai patarimai

• Pradėkite nuo tikslaus oro srautų skaičiavimo ir ortakių schemos projektavimo, įtraukdami į projektą ir iš anksto numatytus vietos trūkumus.
• Atsparūs, sandarūs sujungimai ir minimalus posūkių skaičius mažina triukšmą bei energijos sąnaudas.
• Pasirinkite tinkamą difuzorių montavimo metodą pagal lubų konstrukciją ir užtikrinkite estetinį vaizdą.
• Planavimas - svarbus: virš perdangos montavimas padeda paslėpti įrangą ir ortakius, o tuo pačiu išlaiko interjerą estetiškai tvarkingą.
• Reguliari priežiūra, filtrų keitimas ir šilumokaitio valymas užtikrina ilgalaikį įrangos patikimumą ir efektyvumą.
