Šildomų grindų kontūro plotas yra vienas iš kertinių projektavimo aspektų, nuo kurio tiesiogiai priklauso komfortas, energijos sąnaudos ir ilgalaikė sistemos patikimumo kokybė. Straipsnyje pereina prie išsamaus proceso aprašymo - nuo pirminės įrengimo koncepcijos iki reguliaros priežiūros ir galimų klaidų vengimo.
Šildomų grindų principai ir tikslas
Grindinio šildymo sistema yra žematemperatūrių šilumos tiekimo sprendimas, kurio tikslas - užtikrinti tolygų grindų paviršiaus šilumos pasiskirstymą ir komfortą. Didžiausias tikslas - grindų paviršiaus temperatūra iki 24 laipsnių C, o esant dideliems namų šilumos nuostoliams - iki 27-28 laipsnių C. Vertikali temperatūros skirtumo problema yra natūrali duotybė: šiluma kyla iš grindų į viršų, todėl prie kojų šilta, bet lubų prasme temperatūros skirtumai natūraliai būna. Kada oro srautai kontrastingi, atsiranda diskomfortas ir mitai apie šildymą.
Kontūro plotas ir jo svarba
Kontūro plotas nusako, kiek grindų paviršiaus dalies bus įšildoma ir kaip dalis patalpos dalins šilumą. Logiškai, didesnis plotas reiškia didesnį šilumos išėjimą į patalpas, tad reikia tiksliai suprojektuoti kontūro išsidėstymą, atsižvelgiant į baldų išdėstymą ir grindų dangos šiluminę varžą.
Projektavimas: ką įvertinti
Grindų šildymo projektas apima daugybę veiksnių. Pirmiausia - pastato sandarumą ir šilumos nuostolius, kurie nulemia reikiamą kontūro galią. Taip pat svarbu įvertinti:
- grindų dangos šiluminę varžą ir šildymo kontūro išsidėstymą;
- rankinių ir baldų išdėstymo, kad būtų išvengta šilumos tiltelių;
- langų ir šilumos tiltelių įtaką šilumos balansui;
- grindų pagrindo storį ir šilumos izoliacijos sluoksnius.
EN 1264 ir EN 15377 reikalavimai pateikia bazinę planavimo lentelę: kambario tipas, leidžiama grindų paviršiaus temperatūra, sistema galią kvadratiniam metrui. Pavyzdžiui, gyvenamosios patalpos leidžiama paviršiaus temperatūra - 29-30 laipsnių C, o šio lygio gali būti mažinti ar didinti priklausomai nuo patalpų paskirties. Vonios ir šlaitinės zonos turi specialius reikalavimus dėl aplinkos sąlygų ir higienos.“
Thermo plokštės ir sausasis grindinis šildymas
Vandeniu šildomi kontūrai gali būti įrengiami su tradiciniais betoniniais pagrindais arba su sausaisiais grindinio šildymo sprendimais. Sausasis variantas naudoja specialias šilumos paskirstymo plokštes - Thermo plokštes - į kurias įtvirtinti vamzdeliai. Tokios plokštės leidžia kloti dangą tiesiai ant jų ir sumažina konstrukcinių sluoksnių skaičių, tuo pačiu užtikrina tolygesnį šilumos pasiskirstymą ir greitesnį įšilimą. Thermo plokštės iš pilkojo neoporo su grafito priedais suteikia pakankamą mechaninį atsparumą ir tvirtą laikymą vamzdelio padėtyje. Plokščių paviršius užtikrina patogų grindų dangos klijimą ir sumažina triukšmą, o plokščių tarpus naujausios konstrukcijos leidžia išjungti papildomą armavimo tinklą.
Betono sluoksio vaidmuo ir izoliacija
Betono sluoksio storis optimaliai laikomas apie 6,5 cm virš vamzdžio, o virš slėgio - apie 4,5 cm. Plastifikatoriai įdedami siekiant užtikrinti vienalytį betoną ir pašalinti oro burbuliukus. Izoliacijos sluoksnis tarp perdangos ir betono dengia šilumos nuostolius į apačią ir gruntą. Jei patalpos plotas didelis arba aukštis virš 8 m, būtina įrengti temperatūrines siūles - jų vieta turi atkartoti grindų dangos žymėjimą, o jų skaičius ar vieta gali būti nustatomi pagal patalpos dydį ir formą.
Temperatūrinės siūlės ir jų vieta
Temperatūrinės siūlės būtinos dėl betono plėtimosi. Pirmiausia siūlės įrengiamos patalpos perimetru ir durų angose. Tačiau svarbu uždengti siūlių ir izoliacijos jungimo vietą plėvele, kad betoninė mase nepatektų po izoliacija. Skersiniai siūlių poreikis privalomas, kai patalpos plotas didesnis nei 30 m² arba kai patalpos ilgis ir plotis turi santykį didesnį kaip 2:1. Dangos pasirinkimas turi būti suderintas su šildymo sistema - aukštasis šilumos laidumas turi būti susijęs su grindų danga, kuri gali būti naudojama tokioms grindims (plytelės, marmuras, akmuo). Kiliminės dangos dažnai riboja šilumos perdavimą, todėl turi būti naudojamos atitinkamos konstrukcijos.
Vandens šildymas vs elektrinis šildymas
Šilumos šaltiniai gali būti skirtingi. Vandens grindyse šildymai perteikiant šilumą vamzdžiais grindų masėje atsiranda dėl betono šilumos akumuliacijos ir laidumo. Elektros grindys naudoja kabelius ar plėveles, ir nors įrengimas gali būti pigesnis mažose patalpose, elektriniai šildymai dažnai turi didesnes eksploatacines išlaidas dideliuose plotuose. Gyvenamosiose patalpose dažnai naudojama kombinacija - atskira zona su grindiniu šildymu ir radiatoriais kitose patalpose, arba dviejų temperatūrų vanduo su maišymo mazgu.
Kontrolė ir automatika
Kontrolės sistema užtikrina nuolatinį grindų paviršiaus temperatūros pasiskirstymą ir suteikia galimybę reguliuoti srautą kontūruose. Dažniausiai naudojami:

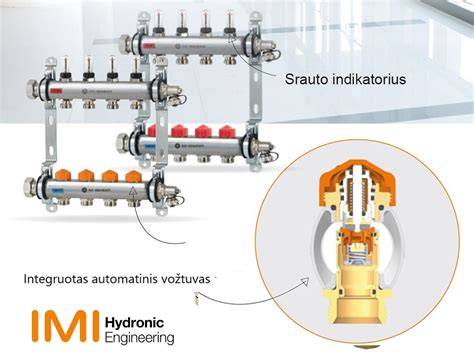

- Kolektoriai su AFC (Automatic Flow Control) - automatinio srauto reguliavimo technologija, palaikanti tinkamą srautą ir temperatūrą kontūruose;
- Termostatai patalpose ir pavaros ant kolektoriaus vožtuvų - reguliavimas iš šildymo kontūro šakų;
- Programuojami savaitiniai termostatai - galimybė planuoti temperatūros pokyčius per laiką;
- Oro ir nešvarumų separatoriai bei mikroburbulų atskirtuvai - pagerina sistemos švarumą ir ilgaamžiškumą.
Projektavimas ir skaičiavimai
Projektas apima kontūro skaičių, vamzdžių skersmenį (dažnai 16-20 mm), jų atstumą (10-30 cm) ir šilumos paskirstymo apskaičiavimus. Maksimalus vieno kontūro ilgis dažnai rekomenduojamas iki 100 m, kad išvengtumėte temperatūros nuokrypių ir slėgio kritimo. Taip pat svarbu įvertinti šilumos nuostolius ir izoliacijos storį, kuris turi būti atitinkamai parinktas - ant grunto reikia didesnio varžos sluoksnio. Projektuoja patariama įvertinti šilumos šaltinio galimybes-šilumos siurblių, kondensacinių dujinių katilų ar kt. - ir suderinti su maišymo mazgu bei antriniais šilumos šaltiniais.
Montavimas ir praktiniai patarimai
Montavimas vyksta keliais etapais: pirmiausia dedama šilumos paskirstymo plėvelė arba Thermo plokštės, tada įstatomi vamzdeliai arba laidai, sujungimai ir patikra. Reikšminga keletas praktinių punktų:
- Grindų paviršius turi būti lygus, sausas ir tinkamai paruoštas; būtina patikrinti drėgmės lygį;
- Izoliacijos storis turi būti tinkamai parinktas, kad būtų apsaugota nuo šilumos nuostolių žemyn;
- Temperatūrinės siūlės privalomos, kai plotas didesnis nei 30 m² arba ilgio/ploto santykis viršija 2:1;
- Betono pamainos: naudoti plastifikatorius, užtikrinti tinkamą betono kokybę ir laikytis džiūvimo laikotarpių (pvz., 21 diena prieš pradedant įkaitinimą);
- Baigiamasis etapas - tikrinti ir bandyti sistemą, užtikrinti jos vientisumą bei teisingą valdymą;
- Gamybinės plokštės turi užraktus, kurie leidžia tvirtinti vamzdžius be papildomo tvirtinimo, o plokštės gali būti sujungiamos tarpusavyje;
- Įrengiant grindis sename name, būtina įvertinti grindų būklę, išlaikyti sandarumą ir pasiruošimą vėlesniam prijungimui prie elektros instaliacijos.
Priežiūra, diagnostika ir gedimų pašalinimas
Grindų šildymo sistemos patikra rekomenduojama atlikti profesionaliai. Diagnostika apima temperatūros svyravimų analizę, termografiją ir hermetinių tvirtinimų tikrinimą. Sistemai reikia periodinės techninės priežiūros, įskaitant kalibravimą, švaros palaikymą, filtrų ir ventilių priežiūrą. Viena iš dažniausiai pasitaikančių klaidų - netinkamas grindų dangos pasirinkimas ar netinkamas plokščių ar vamzdžių išdėstymas, dėl kurios kyla nesklandumų eksploatacijoje.
Šilumos balansavimas ir išankstinis reguliavimas sumažina riziką, kad dalys liks per karštos ar per šaltos. Taip pat svarbu užtikrinti, kad šildymo kontūro atėmimo zonos būtų tinkamai įrengtos, o avariniai ribotuvai nustatyti, kad esant gedimui būtų automatiškai sustabdytas vandens tiekimas.
Kaina ir ekonomika
Kainos priklauso nuo teritorijos, pasirinktos sistemos (vandens ar elektros), konstrukcijos sudėtingumo, įrengimo laikotarpio. Pavyzdžiui, 80 m2 plotui kaina gali svyruoti priklausomai nuo apkrovos ir sistemos, o vienas rangovas gali pasiūlyti 60 Eur už 1 m2, įskaitant medžiagas. Grindų šildymas dažnai laikomas energetiškai efektyviu sprendimu, ypač kai naudojamas modernus šilumos šaltinis (šilumos siurblys) ir automatizuota kontrolė, kartu su gera izoliacija, leidžiančia sumažinti sąnaudas 30-40 procentų lyginant su radiatoriniu šildymu.
Infografika ir vizualizacijos
Rinkimų gairės ir praktiniai patarimai
- Pasirinkti tinkamą kontūro skaičių atsižvelgiant į patalpų išplanavimą ir plotą;
- Koreguoti vamzdžių žingsnį vietoje, kur yra dideli langai ar šilumos tiltai;
- Atsižvelgti į grindų dangos šilumos laidumą ir parinkti atitinkamą maksimalų paviršiaus temperatūros rėžimą;
- Įrengti patikimą valdymo sistemą su kolektoriais AFC ir termostatais;
- Užtikrinti pakankamą izoliaciją - iš apačios ir virš grindų sluoksnių - siekiant sumažinti šilumos nuostolius.
Papildomi patarimai dėl įrengimo ir eksploatacijos
Siekiant užtikrinti saugų ir efektyvų grindų šildymą, būtina laikytis šių rekomendacijų:
- Planavimas - kelti konstrukcijų leistiną temperatūrą su atsargumu, nepersistengti su aukštomis grindų paviršiaus temperatūromis;
- Reguliarus patikra - naudoti termografiją ir patikrinti temperatūrų stabilumą;
- Periodinė techninė priežiūra - valdymo įrangos atkūrimo ir kalibravimo darbus atlikti profesionaliai;
- Teisingas dizainas - užtikrinti, kad kontūro plotas atitiktų patalpų dydį ir norimą komforto lygį, įskaitant atskirų zonų šildymą;
- Vandens temperatūros ribojimas - naudoti maišymo mazgą arba ventilius kai kontūrai žymi skirtingas grandines ir reikia kontroliuoti temperatūrą.
Santrauka įvykdant projektą
Vandens grindys su tinkamai parengtu kontūro plotu, atsižvelgiant į izoliaciją, plokščių konstrukciją, betono storį ir temperatūrines siūles, suteikia komforto zoną ir ekonomiškai efektyvų šildymą. Svarbiausia yra kokybiški projektavimas, atitinkami skaičiavimai, teisingas įrengimas ir patikima valdymo sistema. Tinkamai įrengtas kontūro plotas - kelias į patogų, šiltą ir energiją taupantį namų šildymą.
