Vamzdinis radiatorius yra tam tikra šilumos mainų įranga. Vandens šildytuvas cirkuliuojančiam vandeniui šildyti naudoja pakabinamus katilus arba katilus, o tada vamzdžiais jungiasi prie vamzdinio radiatoriaus, o tada per vamzdinį radiatorių išveda atitinkamą temperatūrą, kad susidarytų patalpų temperatūros skirtumas. Ir tada šildymo ciklas, kad patalpų temperatūra pakiltų tolygiai. Radiatorių šildymo sistemos pelnytai laikomos tinkamiausiomis privačių namų šildymui, o jų naudojimo patirtis rodo puikų jų veikimą.
Radiatorius lengvai montuojamas kiekviename kambaryje, kur jie sušildys orą, prisotindami jį šiluma iš sistemoje cirkuliuojančio karšto vandens. Radiatorių šildymo namuose savo rankomis prietaiso klausimas kelia nerimą daugeliui privataus būsto savininkų. Palyginti su kitomis šildymo rūšimis, radiatorių sistemoms šildyti patalpas reikia mažiau energijos, o jų įrengimo ir priežiūros finansinės išlaidos gali būti gana mažos.
Šildymo sistemos tipai ir schemos
Būsto šildymui naudojamas radiatorinis šildymas, kurio schema numato vieną iš dviejų aušalo skysčio per vamzdžius judėjimo būdų: natūralią cirkuliaciją arba dirbtinę cirkuliaciją. Įrengiant radiatorių šildymą, sistema gali būti savaime reguliuojama įrengiant termostatinius vožtuvus. Šilumos srautų pasiskirstymas visame name vyks automatiškai, priklausomai nuo kiekvieno kambario temperatūros poreikio.
Radijatorias turi trūkumų: šildomas oras nuolat cirkuliuoja aplink kambarį, o kartu skrenda dulksnis. Tačiau tai yra minimalūs trūkumai palyginti su privalumais. Įtraukus kolektoriumi ir kitais prietaisais galima gerinti šilumos paskirstymą, sumažinti šilumos nuostolius ir užtikrinti tą patį šilumos kiekį dideliuose pastatuose.
Radiatorių šildymo tinklo schemos

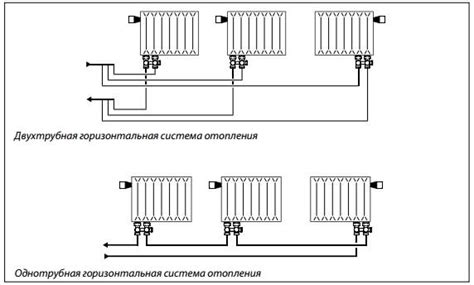

Atsižvelgiant į vamzdžių prijungimo prie šildymo prietaisų metodą, kaimo namo radiatorius gali būti šildomas šiomis schemomis: vienvamzdis, dviejų vamzdžių ir kolektoriaus. Vienvamzdis - šildymo prietaisai jungiasi serijiniu būdu, o aušinimo skystis teka per kiekvieną radiatoriaus šildymo akumuliatorių, eidamas į kitą. Dviejų vamzdžių - karštas vanduo tiekiamas į kiekvieną radiatorų per vieną vamzdį, o atvėsintas - per kitą; visos baterijos gauna tą pačią šilumos dalį. Kolektoriaus sistema suteikia palankesnį reguliavimą, bet reikalauja daugiau vamzdyno ir išsidėstymo.
Nedaugelis vartotojų mano, kad vieno vamzdžio sistema yra neveiksminga dėl negalėjimo individualiai reguliuoti kiekvieno radiatoriaus, tačiau aplinkkeliai su termostatiniais džemperiais gali ištaisyti situaciją. Vieno vamzdžio sistema gali būti efektyvi, o jos įrengimas dažnai sutaupo apie 25% lėšų dėl paprastesnio vamzdžio klojimo. Kolektoriaus naudojimas gali išspręsti vienodo didelių kotedžų patalpų šildymo problemas, bet reikia daug vamzdynų ir didesnės sistemos kompleksinės priežiūros.
Pagrindiniai komponentai
Pagrindinis kaimo namo radiatorių šildymo įrangos komplektas susideda iš šildymo katilo, vamzdynų ir šilumokaičių (radiatorių). Jei reikia, sistemą galima papildyti cirkuliaciniu siurbliu, kolektoriumi, išsiplėtimo bakeliu, aplinkkeliais ir termostatais.
Šildymo katilas gali būti dujų kūrenamas, elektrinis arba kietojo kuro. Dujoje pagrįsta įranga dažnai naudojama dėl ekonomiškumo. Elektrinis katilas yra patogus, tačiau gali būti brangus dėl elektros sąnaudų. Kietojo kuro katilai yra patikimi, bet reikalauja daugiau dėmesio ir priežiūros.
Vamzdynai rekomenduojami iš metalinio-plastiko ar polipropileniniai vamzdžiai. Variniai vamzdžiai yra brangūs, todėl ne visiems prieinami. Polipropileno vamzdžiai funkcionalūs, patvarūs ir lengvai įrengiami namuose, ypač pageidautina naudojant lituoklį polipropileniniams vamzdžiams. Iš metalo-plastiko sistema leidžia lengviau sujungti kolektorius ir radiatorių šildymui.
Radiatorių pasirinkimas šildymui priklauso nuo namo šildymo sistemos ypatybių: aliuminiai, bimetaliniai, plieniniai, ketaus radiatoriai - kiekvienas turi savų privalumų ir trūkumų, atsižvelgiant į slėgį, temperatūrą ir šildymo skysčio kokybę.
Radiatorių montavimas savo rankomis
Svarbiausia step yra paruošti radiatoriaus šildymo įtaiso schema. Iš anksto naudinga naudoti internetinę skaičiuoklę, tačiau tiksliau gali apskaičiuoti šildymo efektyvumą šilumos inžinierius. Pirmiausia reikia sumontuoti katilą tam tikroje patalpoje, pakabinti radiatoriaus baterijas ant laikiklių, prijungti vamzdžius prie radiatorių, atlikti slėgio testą ir įsitikinti, kad sistema veikia be nuotėkio.
Vandens srautas ir šilumos paskirstymas labai priklauso nuo to, ar sistemą įrengsite su natūralia ar dirbtine cirkuliacija. Natūrali cirkuliacija reikalauja horizontalios linijos su nuolydžiu link aušinimo skysčio srauto (nuolydis apie 10 mm vienam metrui). Dirbtinę cirkuliaciją užtikrina siurblys.
Įrengiant vamzdyną, svarbu atsižvelgti į sienų medžiagą ir vietas. Vamzdžiai turi būti nutiesti taip, kad sumažintų oro spynų susidarymą, o horizontalios linijos būtinos siekiant užtikrinti teisingą srauto kryptį.
Kokie tinklai ir kur kabinti radiatorių?
Tradicinės radiatorių vietos apima palanges, išplėstąsias langų vietas, kampines ir „aklųjų“ kampinius kambarius. Radiatoriai gali būti konvekciniai, plokščių ir sekciniai. Dažniausiai populiariausi yra plieniniai radiatoriai dėl kainos ir patikimumo. Ketaus radiatoriai - patvarūs, ilgaamžiai, bet sunkūs. Aliuminiai radiatoriai šilumai pasižymi aukštu perdavimu, bet jautrūs vandens plaktukui. Bimetaliniai radiatoriai sujungia plieną ir aliuminį, pasižymi dideliu atsparumu slėgiui. Plastikiniai radiatoriai dažnai parinkti autonominėms sistemoms, kuriose temperatūra neviršija 80 °C.
Radiatorių montavimas iš apačios (iš apačios tiekiamų) suteikia estetinį vaizdą ir gali būti pritaikytas tiek naujuose, tiek senesniuose pastatuose. Tačiau reikia užtikrinti, kad radiatorių prijungimai būtų teisingai suklijuoti ir užplombuoti, o jų laikikliai - tvirti. Iš apačios prijungimo privalumai apima lengvesnį įrengimą ir geresnį interjero išplanavimą.
Prieš pradedant montavimą: planavimas ir matavimai
Prieš montavimą būtina atlikti matavimus vietoje, nustatyti modelį, vamzdinių radiatorių skaičių ir konkrečią montavimo vietą. Reikalingi priedai radiatorių montavimui - laikikliai, replės, atsuktuvai ir kt. Iš anksto suprojektuotas išdėstymas padeda išvengti klaidų ir užtikrina tinkamą šilumos paskirstymą patalpose.
Taip pat būtina atsižvelgti į sienos medžiagą ir galimą žemiau įrengiamų vamzdžiu įtempimą. Jei sienos nėra skirtos sunkiems viršslankstiniams tvirtinimams, rekomenduojama naudoti grindų laikiklius. Tarkime, neturėdami patikimo tvirtinimo, radiatorių laikikliai gali būti įrengiami už radiatoriaus, o vamzdynai - paslėpti.
„Pasidaryk pats“ montavimas: žingsnis po žingsnio
Radiatoriaus montavimas apima šiuos žingsnius: nustatyti vietą, įrengti laikiklius, pakabinti radiatorių, sujungti jį su instaliacijos vamzdžiais ir atlikti slėgio bandymą. Pageidautina naudoti vožtuvus ir jungiamuosius elementus, kurie užtikrina lengvą radiatoriaus demontavimą be visos sistemos uždarymo. Po įrengimo būtina atlikti oro išleidimą ir patikrinti, ar radiatorių temperatūra sklandžiai paskirstoma visoje jo paviršiuje.
Radiatorių temoje svarbu atsižvelgti į tai, kad skirtingų tipų radiatorių prijungimo vieta - nuo apačios arba iš šono - turi savų techninių reikalavimų. Taip pat būtina atidžiai išmatuoti atstumą nuo sienos, palangės ir grindų, kad būtų užtikrintas tinkamas užpildymas ir tolygus šilumos pasiskirstymas. Be to, būtina užtikrinti, kad vamzdis nuo sienos išsistų 1-2 colius, o atstumas tarp laikiklių būtų tinkamas.
Slėgio testai ir priežiūra
Po įrengimo būtina atlikti slėgio testą, kad įsitikintumėte, jog nėra nuotėkio. Radiatoriai turi būti užpildyti lėtai, vengiant vandens plaktuko. Jei iškyla nuotėkio rizika, reikia patikrinti jungtis ir priveržti nipelius. Perštumose mokėsite apie ilgaamžišką ir ekonomišką sistemą, kai ji tinkamai sumontuota ir prižiūrima.
Užbaigimas ir dekoratyviniai sprendimai
Radiatoriai gali būti dažomi specialiaisori, atspariais karščiui dažais. Populiariausios medžiagos - alkidiniai ir akriliniai dažai. Taip pat galima įrengti šilumos atspindinčias plokštes ar dekoratyvinius ekranus, kurie pagerina estetinį vaizdą ir sumažina šilumos nuostolius.
- Pasirinkite radiatorių tipą, įvertinkite šildymo sistemą (natūrali ar priverstinė cirkuliacija) ir naudą iš vienvamzdžio ar dvivamzdžio schemos.
- Atlikite vietos matavimus, suplanuokite laikiklių vietas, užtikrinkite tinkamą atstumą nuo grindų ir palangės.
- Sumontuokite radiatorių laikiklius, pakabinkite radiatorius ir sujunkite su vamzdynais.
- Atlikite slėgio bandymą, įsitikinkite, kad nėra nuotėkio, ir atlikite oro išleidimą.
- Užbaikite dekoratyviniais sprendimais, užklokite siūles ir paruoškite sistemą naudoti.
Papildomos rekomendacijos
Jei planuojate šildymo sistemą įrengti patys, rekomenduojama pasikonsultuoti su šilumos inžinieriumi dėl konkrečių skaičiavimų ir šiluminės galią. Taip pat svarbu laikytis visų saugumo reikalavimų ir darbą patikėti profesionalams, jei nėra užtikrintų įgūdžių. Mūsų patarimai ir įrankiai padės jums įrengti radiatorių veiksmingai ir be didelių nuotolių.
Garo šildymo sistemų pagrindai hvacr
Turėdami teisingą vietą ir išmanydami jungiamųjų detalių tipą, galite pasiekti tolygų šilumos pasiskirstymą ir užtikrinti patogią temperatūrą visose patalpose. Jei abejojate dėl techninių niuansų, geriausia kreiptis į profesionalus - jų pagalba užtikrins kokybę ir ilgalaikę garantiją.
