Plastikiniai vamzdžiai, ypač pagaminti iš PVC (polivinilchlorido), tapo populiaria ir patikima medžiaga įvairioms vandentiekio, nuotekų ir kitoms sistemoms. Dėl savo ilgaamžiškumo, atsparumo korozijai ir lengvo montavimo, PVC vamzdžiai plačiai naudojami tiek buitiniuose, tiek pramoniniuose objektuose.
Ką reiškia PVC-U ir kur jis taikomas
PVC-U (neplastifikuotas polivinilo chloridas) yra plačiausiai naudojamas plastikas vamzdžių gamybai. PVC-U plastikiniai vamzdžiai yra skirti šalto vandens tiekimo bei paskirstymo sistemoms įrengti. Tai mažo svorio, atspari rūdims ir daugeliui cheminių junginių bei labai tvirta klijuojamo vamzdyno sistema.
PVC-U (neplastifikuota PVC medžiaga) sudėtyje nėra plastifikatoriaus ir glaisto. Šio vamzdžio gamybai naudojamos sertifikuotos ir neperdirbtos žaliavos. Kad PVC tiktų švirkščiamajam liejimui jos sudėtyje yra alyvos, o UV-spindulių poveikiui apsaugoti - jos sudėtyje yra stabilizatoriaus (alavo). Visi gaminiai atitinka privalomus EN grupės standartus. Jei sistema sumontuota tinkamai, ji gali tarnauti daugiau nei 50 metų.
PVC-U techniniai parametrai
| Parametras | Reikšmė |
|---|---|
| Medžiagos tankis | 1,4 g/cm³ |
| Stipris tempiant | 55 N/mm² |
| Lūžis pailgėjus | >30% |
| Lankstumo modulis | 3000 N/mm² |
| Šiluminis plėtimosi koef. | 0,08 mm/m°C |
| Maks. darbo temperatūra | 60°C |
| Minkštėjimo temperatūra | >76°C (VST/B 50) |
| Įgeriamumas | <4 mg/cm³ |
| Max slėgis | 16 bar |
Medžiagos savybės ir privalumai
- Atsparumas korozijai
- Aukštas cheminis atsparumas
- Žymiai mažesnis šiluminis laidumas
- Mažas svoris leidžia lengvai sumontuoti vamzdyną
- Lengvas technologinis procesas
- Užtikrina patvarias, ilgaamžes, saugias jungtis (vidutinis laikotarpis - apytiksliai 50 metų)
- Galima gaminti įvairių dydžių ir tipų
- Patraukli kaina
PVC vamzdžių tipai ir charakteristikos
PVC vamzdžiai gali būti skirstomi į monolitinius ir daugiasluoksnio tipo vamzdžius. PVC monolitiniai (vienasluoksniai) vamzdžiai yra atsparūs dideliems mechaniniams poveikiams, kurie atsiranda dėl didelių nuotėkų greičių, todėl šio tipo vamzdžiai puikiai tinka lietaus nuotėkų sistemoms.
Neplastifikuotas PVC - tai kieta medžiaga. Jam būdingas itin didelis atsparumas rūgštims ir šarmams, formos stabilumas. Be to, kietas PVC chemiškai atsparus alkoholiams, alyvoms, alifatiniams angliavandeniliams, benzinui ir daugeliui kitų chemiškai agresyvių medžiagų ir junginių.
Stiprumo klasės
Vamzdžio darbines savybes nusako vamzdžio stiprumo klasė. Stiprumo klasė žymima SN4 arba SN8 (skaičius nurodo kN/m² atsparumą). SN4 klasės vamzdžiai atlaiko 4 kN/m² ir turi būti klojami 0,8-6,0 m gylyje. SN8 klasės vamzdžiai atlaiko 8 kN/m² ir tinkami kloti ir mažesniame gylyje. Vamzdžio stiprumo faktorius parenkamas atsižvelgiant į užpylimo sluoksnio aukštį.
Montavimas ir sandarinimas
PVC vamzdis viename savo gale turi suformuotą įmovą, kurios vidiniame griovelyje įmontuotas guminis žiedinis sandariklis, o kitas vamzdžio galas - lygus. Montavimo metu lygus vieno vamzdžio galas įvedamas į kito vamzdžio įmovą tiek, kad nuo lygaus galo krašto iki įmovoje esančios atramos liktų 10 mm atstumas. Paliktas tarpas kompensuoja vamzdžių pailgėjimą, padidėjus nuotėkų temperatūrai.
Vamzdžiuose yra gamykloje įstatyti guminiai žiedai, sutepti specialiu silikono tepalu, kurio paskirtis apsaugoti guminę tarpinę nuo purvo. Montuojant būtina naudoti tam skirtą silikoninį tepalą. Prieš įmontuojant būtina patikrinti, ar tinkama gamykloje pritvirtintų sandariklių padėtis ir ar jie nesugadinti. Svarbu! Montuojant PVC vamzdžių sistemą, nuotekų tekėjimo kryptis privalo būti nukreipta į įmovą.
PVC vamzdžio sistemos sandarumą apjungia sandarinimo žiedas. Sistemoje yra montuojami dviejų tipų sandarinimo žiedai: tradicinis guminis sandariklis pritaikytas savitakinės nuotekų sistemos sąlygoms, kai slėgis vamzdyje yra pastovus; jungtinis sandarinimo žiedas (tvirtinimo žiedas ir gumine tarpine) pritaikytas slėgio šuoliams ir vakuumui.
Temperatūriniai eksploatavimo rėžimai
N (SN4) ir S (SN8) klasių PVC vamzdžius ir jungiamąsias dalis galima montuoti, kai ilgalaikė nuotėkų temperatūra neviršija 60°C. Svarbu! PVC vamzdžius draudžiama montuoti žemesnėje kaip +5°C temperatūroje.
Klijuojamos PVC-U sistemos: paruošimas ir klijavimas
Profesionalams: PVC-U klijuojami vamzdžiai skirti šaltam vandeniui. Maksimali skysto agento temperatūra - ne aukštesnė nei 60°C, maksimalus slėgis - ne daugiau kaip 16 atmosferų.
Plastikiniai vamzdžiai PVC-U jungiami juos klijuojant. Fasoninės detalės specialių klijų pagalba jungiamos su vamzdžiu arba tarpusavyje. Ilgainiui klijai išgaruoja, o klijuojamos sienelės tirpdamos minkštėja ir tarpusavyje susimaišo, tuo būdu gaunant vienalytę siūlę. Proceso rezultatas - dvigubai stipresnės vamzdyno sienelės sujungimo vietoje.
Elementų sujungimas chemiškai aktyvių klijų technologija nereikalauja specialios įrangos ar prietaisų, taip pat nereikalingas elektros energijos tiekimas į montavimo vietą.
Paruošimas ir klijavimas: žingsniai
- Norint gerai suklijuoti vamzdį su fitingu - prieš tai juos reikia gerai nuvalyti ir jei reikia nusausinti. Tam naudokite valiklį ir skudurėlį.
- Esant temperatūrai apie 0°C vamzdį ir fitingą pašildykite ir pašalinkite ledą ar vandenį. Klijuokite tik esant aukštesnei temperatūrai nei 0°C.
- Išmaišykite klijus. Panardinę šepetėlį leiskite jam gerai prisigerti klijų.
- Plonu sluoksniu klijų padenkite movą šepetėliu judant nuo vidaus į išorę. Tą patį atlikite su lygiu vamzdžio galu, tik šiuo atveju klijų sluoksnis turi būti storas.
- Patepę klijais įdėkite fitingą į vamzdį ir palaikykite kelias sekundes. Nesukinėkite fitingo.
- Didesnio diametro kaip d150 vamzdžiai ir fitingai turi būti klijuojami 2 žmonių ir su mechaniniais įrankiais.
- Klijų perteklių nuvalykite skudurėliu, nes tai gali susilpninti vamzdį.
Patikrinimas po suklijavimo
Nejudinkite suklijuotų vamzdžių ir fitingų 5 minutes, o esant žemesnei temperatūrai kaip 10°C nejudinkite 15 minučių. Į galutinę padėtį vamzdžius pritvirtinkite tik po 10-12 valandų. Praėjus 24 valandoms nuo suklijavimo, sistemą galima užpildyti vandeniu ir išbandyti. Bandymo slėgis gali būti ne didesnis negu 1.5 x PN lygio.
Jei sistemą norite naudoti greitai, tuomet bandant reikėtų laukti kiekvienam slėgio barui po 1 valandą. O jei sistema bus nenaudojama per artimiausias 3 dienas, tuomet sistemą reikia išplauti ir vėl pripildyti.
Saugumo priemonės
Dėl greito garavimo ir cheminės sudėties klijai ir valiklis yra labai degios medžiagos. Šias medžiagas laikykite atokiai nuo liepsnos židinių. Dirbdami nerūkykite. Venkite kontakto su oda ir akimis. Stenkitės neįkvėpti šių medžiagų garų.
Ekstruzijos ir gamybos proceso ypatumai
PVC vamzdžių gamyboje naudojama įranga ir technologiniai etapai apima maišymą, ekstrudavimą, vakuuminį kalibravimą, aušinimą, traukimo traktorių ir pjovimo įrangą. (1) Maišant PVC žaliavą naudojama greitaeigių maišymo mašina, medžiagos ir mechaninės trinties šildymas iki technologinės temperatūros, tada medžiaga atvėsinama iki 40-50°C ir įdedama į ekstruderį. (2) Ekstruderiai turi kiekybinį maitinimo įtaisą, todėl ekstruzijos kiekį galima suderinti su maitinimo kiekiu. (3) Štampavimo galvutė suspaudžia, lydi lydimą ir maišomą medžiagą, formuodama vamzdžio formą. (4) Vakuuminis kalibravimo rezervuaras naudojamas formos stabilizavimui, vėsinimui ir kalibracijai; sistemoje yra cirkuliacinis vandens purškimas ir reguliavimas rankiniu būdu. (5) Traktorius ištraukia aušinamą vamzdį; dažnio reguliatorius keičia judėjimo greitį. (6) Supjaustoma bagažinė pagal nustatytą ilgį sustabdo ištraukimą ir atlieka pjaustymą; galinė pjovimo bagažinė su dulkių surinkimo įranga sumažina atliekas. (7) Surinkimo ir iškrovimo ciklai sinchronizuojami, kad būtų užtikrintas nuoseklus gamybos procesas.
Įpurškimo slėgis gali siekti iki 1500 bar, laikymo slėgis - iki 1000 barų. Įpurškimo greitis parenkamas taip, kad būtų išvengta medžiagos degradacijos. Lydymosi temperatūra: 185-205°C.
Medžiagų modifikacijos ir PVC-O technologija
Nors grūdinimo modifikacija yra veiksmingas būdas pagerinti mechanines vamzdžių savybes, jos trūkumas - didesnės dervos sąnaudos ir padidėjusi vamzdžių kaina. Todėl pramonė ieško kitų sprendimų, kaip pagerinti vamzdžio ašinį stiprumą, užkirsti kelią greitam įtrūkimui ir pigiai gaminti.
Nustatyta, kad PVC molekulių mechanines savybes radialinėje ir ašinėje orientacijoje vamzdyje galima sustiprinti radialiniu ir ašiniu tempimu vamzdžio minkštinimo taške. PVC vamzdis, gautas dvikryptės orientacijos būdu, vadinamas PVC-O vamzdžiu.
Dėl didelio stiprumo, kietumo, atsparumo smūgiams ir atsparumo nuovargiui PVC-O vamzdžio mechaninės savybės yra ne tik daug geresnės nei tradicinio PVC-U vamzdžio, bet ir geresnės nei PVC-M vamzdis, todėl jis turi "nepalaužiamo vamzdžio" reputaciją. PVC vamzdis sudaro tinklo sluoksniuotą struktūrą po dviašės tempimo orientacijos; kai vidiniai defektai ir perkrova sukelia radialinius įtrūkimus, delamininė struktūra slopins vamzdžio sienelės įtrūkimų pablogėjimą.
PVC-O vamzdis pirmą kartą buvo sukurtas Anglijoje 1970 m., o vėliau vystytas Australijoje, JAV, Olandijoje ir Prancūzijoje.
Inovacijos: skaitmeninimas ir stebėjimas
Sparčiai vystantis informacinėms technologijoms, intelektas ir skaitmeninimas tapo svarbia plėtros kryptimi. Drenažo PVC vamzdžių srityje intelekto ir skaitmeninimo integravimas suteikė naujų galimybių pramonei.
Dujotiekyje įdėjus jutiklius ir realizavus nuotolinį stebėjimą bei kitas išmanias priemones, pagrindiniai parametrai, tokie kaip dujotiekio veikimo būsena ir srauto pokyčiai, gali būti stebimi realiu laiku, todėl vadovams užtikrinamas tikslus duomenų palaikymas.
Gamybos proceso pristatymas | Tvirtų ir patikimų PVC vamzdžių gamyba gamykloje
Praktiniai patarimai namų savininkams
Jei norite paprastai ir greitai pakeisti ar sumontuoti naują vamzdyną savo namuose, klijuojami plastikiniai vamzdžiai - vienas geriausių pasirinkimų. Jų įrengimas nereikalauja ypatingų įgūdžių (žinoma, jei neketinate įrengti sudėtingų objektų). Plastikinių vamzdžių ir jungiamųjų detalių privalumas - jų ilgaamžiškumas, atsparumas vandens bei daugelio chemikalų poveikiui, paprastas ir greitas montavimas.

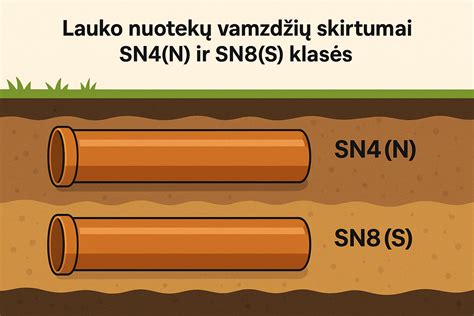

PVC vamzdžiai lauko nuotekoms
PVC vamzdžiai ir jungtys - PVC-U savitakių vamzdynų sistema, sudaryta iš DN 110-500 mm skersmens plastikinių vamzdžių ir jungiamųjų dalių, skirta buitinių nuotėkų arba paviršinio lietaus vandens transportavimui iki valymo įrengimų tiek individualiuose projektuose, tiek ir civiliniuose.
SN4 klasės išorės nuotekų vamzdžiai turi būti klojami nuo 0,8 m iki 6,0 m gylyje. Tokiame gylyje transporto apkrova vamzdžių deformacijai įtakos beveik neturi. SN8 klasės nuotekų vamzdžiai tinkami kloti ir mažesniame gylyje.
