PVC vamzdžiai tapo populiaria, patvari ir lengvai montuojama medžiaga įvairioms vandentiekio ir nuotekų sistemoms. Šio straipsnio tikslas - išsamiai apžvelgti PVC-U klijavimo ir jungčių technikas, paruošimo, sandarinimo ir saugos reikalavimus, taip pat palyginti skirtingų jungčių tipus bei jų taikymo sritis.
Pagrindinės PVC vamzdžių savybės ir jų taikymo sritys
PVC-U plastikiniai vamzdžiai skirti šalto vandens tiekimo bei paskirstymo sistemoms įrengti. Tai mažo svorio, atspari rūdims ir daugeliui cheminių junginių bei labai tvirta klijuojamo vamzdyno sistema. PVC-U vamzdžiai montuojami tiek buityje, tiek pramonės šakose; visos medžiagos atitinka EN standartus ir gali tarnauti daugiau nei 50 metų, jei sistema sumontuota tinkamai.
- Medžiagos tankis 1,4 g/cm3; stiprumas tempiant 55 N/mm2; ištempimo lūžis >30%;
- Atsparumas mechaniniam poveikiui nekilak; lankstumo modulis 3000 N/mm2;
- Šiluminis plėtimosi koeficientas 0,08 mm/m°C; maksimalus darbinis temperatūros diapazonas iki 60°C;
- Įgeriamumas <4 mg/cm3; maksimalus slėgis 16 bar.
Klijavimo ir sujungimo principai PVC-U sistemose
PVC klijavimo jungtys yra pagrindinis šaltųjų vandens tiekimo ir nuotekų sistemų komponentas, įjungiamas po grunto ir paruošimo, lemiančių tvirtą, vandeniui atsparią jungtį. Klijai suformuoja chemine prasme vientisą siūlę su vamzdžiais ir jungiamosiomis dalimis, todėl laikui bėgant siūlė tampa dvigubai stipresnė.
- Prieš klijavimą vamzdžius ir jungiamąsias dalis reikia nuvalyti ir sausai paruošti.
- Gruntas tepamas tiek vamzdžio galams, tiek junginių vidui; gruntas paruošia paviršius cementui.
- Klijai turi būti maišomi ir naudojami greitai - atidarytų klijų galiojimo laikas 4 min. prie 20°C ir 1 min. prie 40°C.
- Vamzdį įstatyti į movą reikia iki dugno, paspausti ir šiek tiek pasukti, kad užtikrinti vienodą sukibimą; vadovautis gamintojo žymėmis dėl įklijavimo gylio.
- Po suklijavimo laikytis nurodyto kietėjimo laiko - tyrimas vandeniu gali būti atliekamas tik po 24 valandų, bandymo slėgis paprastai ne didesnis nei 1,5 PN.
Prieš pradedant klijuoti, būtina patikrinti:
- Ar nuolydžių kryptis į movą teisinga;
- Ar visi paviršiai švarūs, dulkės, aliejus ar drėgmė nėra.
Saugumo priemonės: PVC klijai ir valikliai yra degūs ir cheminės sudėties, todėl laikykite atokiai nuo atviros ugnies, nerūkykite ir dėvėkite apsaugines priemones (pirštines, akinius, respiratorių).
PRIEŽIŲ SKIRTUMAI: klijuojamos jungtys vs guminių žiedų jungtys
PVC-U jungtys gali būti suklijuotos arba su guminiu žiedu (savitakainio tipo jungtys). Klasės pasirinkimas priklauso nuo vamzdžio skersmens ir apkrovos sąlygų.
- Klijuojamos jungtys - paprastai naudojamos iki 200 mm išorinio skersmens; suteikia tvirtą, vienalytę siūlę, atsparią cheminėms medžiagoms ir dilimui.
- Guminių žiedų jungtys - taikomos didesniems vamzdžiams (>200 mm); užtikrina sandarų ryšį net ir laikinoje apkrovoje ar judančiose sistemose.
Pastaba: prieš įsikišant jungtį į movą svarbu įsitikinti, kad žiedai ir sandarikliai yra tinkamai pritvirtinti gamykloje ir neapgadinti transportavimo metu.

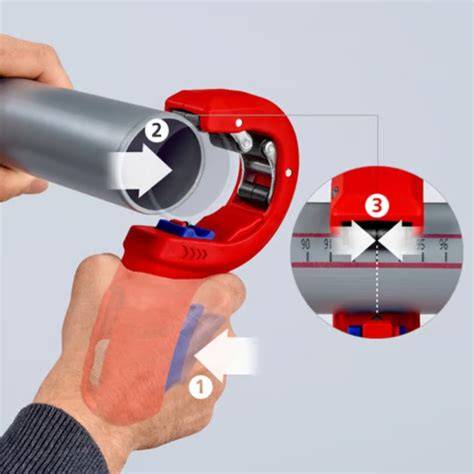

Paruošimas ir pjovimas, kaip užtikrinti patikimą klijavimo paviršių
Norint užtikrinti vienodą klijavimo paviršių, pjūviams naudokite pjūklą su atrama arba metalinį pjūklą. Dėl mažų išmatavimų klijavimo darbai turi būti atliekami atidžiai - nuvalyti atplaišos, nušlifuoti išoriniai ir vidiniai kraštai (vidinis kraštas nereikalauja papildomo apdorojimo, bet gali pagerinti srautą).
Prieš klijavimą išvalykite movą ir vamzdžio galus, naudokite PVC valiklį ar skudurėlį. Patepkite ploną sluoksnį klijų ant vamzdžio galų ir movos, o movą įstatykite į vamzdį iki galo; trumpai pasukite, kad užtikrintumėte vienodą sukibimą. Nepašalinkite klijų perteklių, nes tai gali silpninti jungtį.
Kokios yra praktinės rekomendacijos jų naudojimui namų ūkyje
PVC-U jungtys ir klijai dažnai naudojami namų ūkyje dėl jų patvarumo, ilgaamžiškumo ir lengvo montavimo. Klijavimas yra tiesus procesas: valymas, gruntas, tepalas, cemento užtepimas ir kietėjimo laikai. Vis dėlto, svarbu laikytis saugumo reikalavimų, atlikti bandymą po sujungimo, ir, jei reikia, laiku išplauti sistemą po sudeginimo klijų garų.

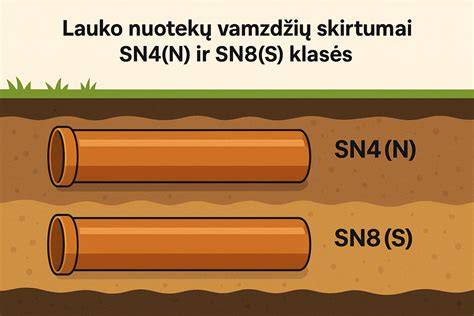

Vidaus nuotekos ir lauko nuotekų vamzdžiai: savitus, PPr/PP ir PVC-U pasirinkimai
Vidaus nuotekų vamzdžiai ir jungiamosios dalys dažnai gaminami iš PP (polipropileno) pagal EN 1451-1 standartą ir skirti neslėginėms buitinėms kanalizacijos sistemoms. PVC-U sistema - skirta buitinių nuotekų ar paviršinio lietaus vandens transportavimui.
Laidų ir gaubtelių sprendimai: PVC vamzdžių jungiamosios detalės gali būti skirtos skirtingiems apkrovos lygiams ir aplinkos temperatūroms. PVC-U gali atlaikyti didelį slėgį (iki 16 bar) ir ilgą laiką (apie 50 metų), tačiau lauke montuojant reikia atsižvelgti į UV stabilizatorių ir kitas apsaugas.
Taikymo ir skaičiavimo aspektai: kaip apskaičiuoti vamzdžių diametrus ir slėgio reikalavimus
Vamzdžių diametro apskaičiavimas gali būti atliekamas naudojant formulę di = 18.8 × sqrt(Q1/v) arba di = 35.7 × sqrt(Q2/v), kur v - srovės greitis m/s, Q1 ir Q2 - srovės debitas. Srovės greitis turėtų būti tarp 0,5-1,0 m/s; slėgio nuostoliai priklauso nuo srovės krypties ir detalių tipo, todėl reikia suskaičiuoti visų detalių slėgio sumažėjimą.
- Slėgio nuostoliai tiesiais vamzdžiais - naudoti koeficientą K = 0,007 mm2 (priklauso nuo medžiagos ir šlaito).
- Fitingų nuostoliai priklauso nuo srovės krypties ir detalių tipo - naudokite ζ dydžius lentelėje.
Praktiniai patarimai klijų ir klijavimo įrankių naudojimui
Paruoškite ir pažymėkite vietą, kur įklijuoti jungtis, naudodami guminę įvorę ir rašiklį. Žemesnėms jungtinėms dalims patikrinkite dydžius, naudokite specialius įrankius ir mechanizmus, ypač didesniems diametrams. Pasiruoškite ir laikykite klijus tam laikotarpiui, kad jie neišdžiūtų per greitai.
Paprasti patarimai PEX vamzdynams (apibendrinimas)
PEX vamzdžiai montuojami be klijų - naudojamos mechaninės jungtys, tokios kaip suspaudimo žiedai ar stumdomos jungtys. Klijai nėra rekomenduojami PEX - tai leidžia greičiau užbaigti projektą ir suteikia daugiau lankstumo, ypač sudėtingose sistemose. Tačiau jei naudojamos PVC klijavimo technologijos, turite atsiminti, kad PEX nereikia klijuoti, o naudojamos mechaninės jungtys su specialiais įrankiais.
Kaip gruntuoti ir klijuoti PVC vamzdžius kaip patyrusiam santechnikui
Svarbūs patarimai montuojant PVC-U klijuojamas jungtis jungiamosiose detalėse
Prieš klijuojant patikrinkite gamyklinį sandariklį - žiedai turi būti tinkamai pritvirtinti ir neužnešti įmovos. Paruoškite paviršius, išvalykite ir išdžiovinkite. Taip pat įsitikinkite, kad žiedas ir sandariklis yra tinkamame aukštyje. Derinkite su skirtingais jungiamosiomis detalėmis - jungtys turi būti sandarios ir atsparios nuotėkiams.
Duomenų stulpelis: charakteristikos, laikymo laikas ir sauga
| Elementas | Reikšmė | Pastabos |
|---|---|---|
| Medžiaga | PVC-U (neplastifikuotas PVC) | Stiprus, atsparus chemijoms |
| Maksimalus darbinis slėgis | 16 bar | Priklauso nuo SN klasės |
| Maksimali darbinė temperatūra | 60°C | Ilgainiui - matomai saugu |
| Sandarinimo tipai | Guminis žiedas ir jungtinis žiedas | Priklauso nuo apkrovos |
| Sandarinimo įrankiai | Specialūs klijų šepetėliai, silikoninis tepalas | Naudoti tik nurodytose vietose |
Santrauka apie tinkamą klijavimo procesą
PVC klijai, gruntai, darbas prie movų ir klijavimo laikai - tai pagrindiniai žingsniai, užtikrinantys patvarumą. Įsitikinkite, kad vamzdžiai ir jungtys yra švarūs ir sausi, tepalas naudojamas su silikoniniu tepalu, o džiūvimo laikotarpiai laikomi griežtai laikantis gamintojo rekomendacijų. Po suklijavimo atlikite bandymą vandeniu, siekiant įsitikinti, kad nėra nuotėkio.
