Nepplastifikuotas PVC - tai kieta medžiaga, kuri pasižymi itin dideliu atsparumu rūgštims ir šarmams, formos stabilumu bei atsparumu alkoholiams, alyvoms, alifatiniams angliavandeniliams, benzinui ir daugybei kitų chemiškai agresyvių junginių. Ši savybė daro PVC vamzdžius tinkamais naudoti buitinių nuotekų ir paviršinio lietaus vandens transportavimui tiek individualiuose projektuose, tiek civiliniuose, kai reikia patikimos ir ilgaamžės nuotekų sistemos.
Šiame straipsnyje aptariami klasės N PVC nuotekų vamzdžiai su išorinio skersmens dydžiais apie 200 mm, sienelės storis apie 4,9 mm ir ilgis 1000 mm, jų gamybos standartai, montavimo principai, eksploataciniai reikalavimai bei tarpikliai ir sandarikliai.
Medžiaga, atsparumas ir standartai
- Neplastifikuotas PVC - kieta medžiaga su dideliu atsparumu rūgštims, šarmams ir cheminei agresijai.
- PVC vamzdžiai ir jungtys yra gaminami pagal LST EN13476-2 standartą ir skirti neslėginėms išorės nuotekų ir lietaus sistemoms montuoti.
- Medžiagos atsparumas hidroabrazyviniam dilimui leidžia nuotekų tekėjimo greitį iki 8 m/s.
- Šio tipo vamzdžiai gali būti skirstomi į SN4 (N klasė) ir SN8 (S klasė): SN4 atlaiko 4 kN/m2, SN8 - 8 kN/m2.
- SN4 klasės vamzdžiai klojami nuo 0,8 m iki 6,0 m gylyje; SN8 klasės - tinka kloti ir mažesniuose gylyje.
Kontekstas apie įmovas ir tarpiklius

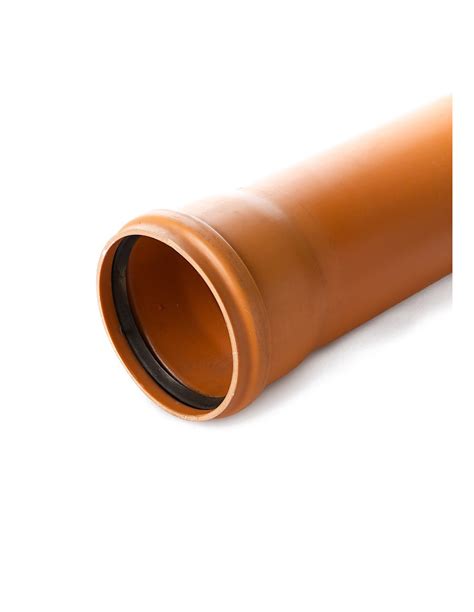

Kiekvienas vamzdis turi suformuotą įmovą viename gale ir vidiniame griovelyje įmontuotą gumos žiedinį sandariklį. Kitas vamzdžio galas - lygus. Montavimo metu įmovos yra sujungtos taip, kad nuo lygaus galo krašto iki įmovos atramos liktų 10 mm atstumas, sukuriamas tarpas, kuris kompensuoja vamzdžių pailgėjimą dėl nuotekų temperatūros pokyčių. Papildomai ant lygiojo galo gali būti įspausta gamintojo žymė, nurodanti, kiek vamzdis turi būti įstumtas į įmovą.
Vamzdžiai paprastai tiekiami su žiediniais sandarikliais, pagamintais iš butadienstireninio kaučiuko (SU SBR tarpinėmis). Jei nuotekose ar gruntiniame vandenyje yra alyvos ar benzino, rekomenduojama naudoti sandariklius iš butadiennitrilinio kaučiuko (NBR).
Montavimas ir eksploatavimo sąlygos
- Prieš įmontuojant patikrinkite sandariklių padėtį gamykloje ir ar jie nesugadinti.
- Montuojant nuotekų srauto kryptis turi būti nukreipta į įmovą, kad užtikrintas sandarumas ir tinkamas srauto valdymas.
- Vieno vamzdžio galas įvedamas į kito vamzdžio įmovą taip, kad tarp lygaus galo ir įmovos atramos liktų 10 mm tarpas.
- Prieš montavimą būtina sutepti gumines tarpinės silikoniniu tepalu, kuris apsaugo sandariklį nuo purvo ir palengvina sandarumo palaikymą.
- Vamzdžiai dažnai tiekiami su gamykloje įstatytais sandarikliais, todėl būtina įsitikinti jų tinkamumu ir nekąsti į sandariklių padėtis.
Temperatūros veikimo rėžimai: N (SN4) ir S (SN8) klasės vamzdžiai gali būti montuojami, kai ilgalaikė nuotekų temperatūra neviršija 60°C, o trumpalaikės (iki 2 minučių) - iki 100°C, jeigu nuotekų srautas neviršija 30 l/min. Vietoj to, būtina pažymėti, kad montavimas neturėtų vykti kai temperatūra žemesnė nei +5°C.
Sandarikliai ir tarpikliai
sandarikliai ir tarpikliai įmontuoti į movas iš sireno-butadieno kaučiuko (SBR). Jei yra rizika, kad susidurs su naftos produktais, naudokite NBR tarpiklius.
Atskiri techniniai duomenys apie N 200x4,9x1000 nuotekoms
- Dydis: DN 110 - 500 mm skersmens plastikiniai vamzdžiai ir jungiamųjų dalių kompleksas.
- Medžiaga: neplastifikuotas PVC-U (PVC be plastiifikatorių).
- Stiprumas: SN4 (N klasė) - laikotas iki 4 kN/m2; SN8 (S klasė) - laikotas iki 8 kN/m2.
- Klojimo gyliai SN4 - 0,8-6,0 m; SN8 gali būti klojami į mažesnį gylyje.
- Temperatūros eksploatavimo rėžimai: ilgalaikė≤60°C, trumpalaikė≤100°C.
Montavimo praktika ir papildomos nuostatos
Vamzdžiai skirti buitinių nuotekų ir paviršinio lietaus vandens transportavimui iki valymo įrenginių. Jie skirstomi į monolitinius ir daugiasluoksnio tipo vamzdžius; monolitiniai vamzdžiai geriausiai tinka lietaus nuotekų sistemoms dėl jų atsparumo mechaniniams poveikiams.
Tarpe tarp vamzdžių įmovų yra sandarinimo sealas ir sandarikliai, kurie užtikrina patikimą jungtį. PVC vamzdžiai dažnai tiekiami su gamykliniais silikoniniais tepalais, naudingi įrankiai montavimo metu, tačiau juos reikia naudoti tik pagal nurodymus, kad būtų užtikrintas tarpiklio ilgaamžiškumas.
Signifikanti dalis lapo apie technines savybes yra vientisa su informacija, kad PVC vamzdžiai ir jungtys - PVC-U savitakių vamzdynų sistema, kurioje DN dydžiai 110-500 mm skersmens įtraukti į sistemą buitinių nuotekų ir paviršinio lietaus vandens transportavimui, tinkamai įrengiami tiek individualiuose projektuose, tiek civiliniuose.
Labai mažai žmonių žino apie šį nuostabų išradimą! Nesibaigiantis nemokamas vandens šaltinis iš PVC
Naudojimo gairės ir rekomendacijos
- Laikykitės EN13476-2 standarto nuotekų sistemų reikalavimų:
- Pasirinkite SN4 ar SN8 klasės vamzdžius pagal projektinį nuotekų srauto greitį ir žemės klojimo gylį.
- Apsaugokite tarpiklius nuo purvo ir mechaninių pažeidimų laikydamiesi nurodymų dėl silikoninio tepalų naudojimo.
- Patikrinkite galutines jungtis prieš įjungiant sistemą, kad užtikrintumėte sandarumą ir nuotekų tekėjimo krypties teisingumą.
Trumpa santrauka apie taikymą
PVC vamzdžiai SN4/SN8 klasėmis yra skirti nuotekų ir lietaus vandens transportavimui, siūlant didelį atsparumą cheminėms medžiagoms ir mechaniniams poveikiams, kartu užtikrinant patikimą sandarumo ir ilgaamžiškumo derinį. Montavimo metu svarbu laikytis įmovų tarpo, sandariklių pasirinkimo ir temperatūrinio režimo rekomendacijų.
