Langų montavimas yra neatsiejama pastatų energinio efektyvumo užtikrinimo dalis. Šiame vadove aptarsime PVC langų montavimo reikalavimus, ypač ankarinių juostų naudojimą, atsižvelgiant į Lietuvos statybos techninį reglamentą STR 2.05.01 „Pastatų energinis naudingumas“.
STR 2.05.01 pagrindai ir taikymo sritis
STR 2.05.01 reglamentuoja minimalius energinio efektyvumo reikalavimus naujiems ir rekonstruojamiems pastatams Lietuvoje. Jis yra privalomas tiek projektuotojams, tiek rangovams, atliekantiems langų keitimą renovuojamuose pastatuose. Netinkamas montavimas gali lemti statybos inspekcijos pastabas ar energinio naudingumo klasės nepasiekimą.
U-vertės reikalavimai langams pagal STR 2.05.01
Pagrindinis lango vertinimo parametras yra šilumos perdavimo koeficientas Uw, kuris apima visą lango konstrukciją (stiklą ir rėmą). Kuo mažesnė Uw vertė, tuo langas yra šiltesnis:
- Nauji gyvenamieji pastatai: Uw ≤ 0,90 W/(m²·K);
- Rekonstruojami gyvenamieji pastatai: Uw ≤ 1,20 W/(m²·K) priklausomai nuo klasės;
- A ir A+ klasės pastatai: rekomenduojama Uw ≤ 0,80 W/(m²·K);
- A++ (pasyvūs namai): Uw ≤ 0,70 W/(m²·K) ar mažiau.
Stiklo U-vertė (Ug) paprastai yra geresnė - trigejų stiklų paketai pasiekia 0,5-0,6 W/(m²·K), bet rėmo konstrukcija „kelia“ bendrą Uw reikšmę.

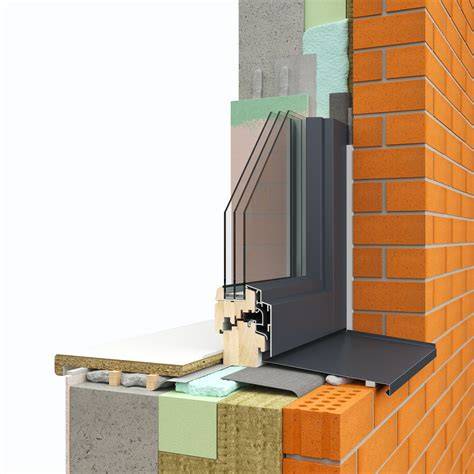

Montavimo mazgas ir trijų sluoksnių principas
Pagal STR 2.05.01 ir tarptautinį RAL standartą, lango montavimo mazgas turi būti sudarytas iš trijų funkciškai skirtingų sluoksnių:
- Išorinis sluoksnis - atsparus atmosferos poveikiui, saugo nuo vėjo, lietaus ir UV spindulių;
- Vidurinis sluoksnis - šilumos izoliacija, kurios užduotis - sumažinti šilumos nuostolius per siūlę;
- Vidinis sluoksnis - garo izoliacija, užtikrinanti sandarumą, neleidžianti kondensatui patekti į konstrukcijas.
Šių sluoksnių pažeidimai gali lemti langų deformacijas, garų kondensavimo problemas ar sumažinti lango energinį naudingumą.
Šiluminiai tiltai ir jų mažinimas
STR numato šiluminių tiltų, ypač lango rėmo ir sienos sąlyčio vietoje, minimizavimą. Tai svarbu, nes šilumos nuostoliai dažniausiai vyksta per šias zonas. Siekiant sumažinti šiluminius tiltus rekomenduojama:
- Įmontuoti lango rėmą šiltinimo sluoksnyje arba naudoti išnešimo profilius;
- Užpildyti tarpą tarp sienos ir rėmo šilumą izoliuojančiomis medžiagomis;
- Naudoti kokybiškas sandarinimo juostas, kurios apsaugotų nuo drėgmės ir oro prasiskverbimo.
Išnešimo profiliai - STR atitikties sprendimas
Ypač renovuojant daugiabučius su išoriniu šiltinimu, langų montavimas į senos sienos angą be išnešimo profilių sukuria šiluminį tiltą. Išnešimo profilis, pvz., Therma+ arba Neotherm+, leidžia pastumti langą į šiltinimo sluoksnį ir išvengti kondensato susidarymo rėmo viduje. Tai leidžia pasiekti A/A+ energetinės klasės reikalavimus be papildomų priemonių.
Langų angos paruošimas ir matavimai
Tikslūs lango angos matavimai yra būtini sėkmingam PVC lango montavimui:
- Iš vidaus matuojamas angos plotis nuo sienos pagrindo, o ne nuo esamų angokraščių;
- Vertinamas angos aukštis, atsižvelgiant į palangės buvimą - rekomenduojama palangę nuimti;
- Angos gylis matuojamas įvertinus, ar pašalinti seni tinko sluoksniai, sąvaros ar lentos;
- Atlikti išorinės lango angos matavimus ir patikrinti, ar angos forma stačiakampė naudojant teleskopinį matuoklį ir gulsčiuką;
- Palikti bent 4 cm tarpo tarp stiklo paketo kraštų ir angos krašto šiluminėms kompensacijoms.
Po matavimo seka seno lango išardymas, kurį svarbu atlikti atsargiai, kad būtų kuo mažiau dulkių ir šiukšlių. Montuojantys specialistai rekomenduoja visus patalpos interjero daiktus apsaugoti plėvele.
Lango montavimas - tvirtinimo būdai ir jų ypatumai
Dažniausiai naudojami du pagrindiniai tvirtinimo būdai:
- Ant tvirtinimo plokščių - lengviausias būdas, tinkamas plytinėms ar skydinėms sienoms, nekelia stiklo paketų išsihermetinimo pavojaus;
- Ant inkarų - patvaresnis, gerai atsparus vibracijoms, bet reikalauja profesionalumo dėl gręžimo tikslumo, nes menkiausi netikslumai gali sukelti spragas ir lango neveikimą.
Prieš tvirtinimą būtina užtikrinti plokštumų išlyginimą ir naudoti medinius ar polimerinius pleištus, kad langas būtų vertikaliai ir horizontaliai teisingai įstatytas. Pleištai pašalinami tik po galutinio rėmo tvirtinimo.
Sandarinimo medžiagos ir siūlių užtikrinimas
STR reglamentas numato, kad tarp lango rėmo ir sienos turi būti įrengta trijų sluoksnių sistema:
- Vidinė siūlė - garo izoliacija, elastinga, užkertanti kelią drėgmės patekimui, atlaikanti konstrukcijų judėjimą, kad nesusidarytų grybelis ar kondensatas;
- Šilumos izoliacijos sluoksnis - užpildo tarpą ir apsaugo nuo šilumos nuostolių, dažniausiai naudojama mineralinė vata ar kita izoliacija, tinkama išlaikyti siūlės trauką ir kvėpavimą;
- Išorinė siūlė - atspari atmosferos poveikiui, UV spinduliams, apsaugo nuo vandens prisismelkimo, naudojamos silikoninės, akrilinės mastikos, poliuretano putos ir specialios sandarinimo juostos.
Visos sandarinimo medžiagos turi būti suderinamos tarpusavyje ir tvirtai sukibti su paviršiais. Prieš tepant hermetiką būtina nugruntuoti paviršius. Hermetikas tepamas esant ne žemesnei kaip +5 °C temperatūrai ir lyginamas drėgnu įrankiu, kad būtų užtikrintas sandarumas.
Dokumentavimas ir statybos inspekcijos reikalavimai
Renovuojant daugiabučius ir statant naujus pastatus būtina išlaikyti trijų sluoksnių montavimo principą, naudoti tik sertifikuotas medžiagas ir dokumentuoti visą montavimo procesą. Rangovai privalo:
- Fiksuoti tvirtinimo elementų vietas ir gylį nuotraukose;
- Pateikti langų sertifikatus su CE ženklinimu ir U-verte;
- Užpildyti montavimo aktus pagal projektą;
- Užtikrinti, kad montavimas atitiktų projekto reikalavimus.
Statybos inspekcija dažniausiai tikrina montavimo mazgo sprendimus, o ne paties lango U-vertę, todėl tinkamas ankarinių juostų ir montavimo medžiagų naudojimas yra esminis sėkmingam langų priėmimui.
Praktinis montavimo patikros sąrašas
Prieš priduodant darbus patartina patikrinti:
- Lango Uw ≤ 0,90 W/(m²·K) (naujų pastatų atveju) arba ≤ 1,20 W/(m²·K) (rekonstrukcijai);
- Ar laikomasi trijų sluoksnių montavimo principo - išorinė difuzinė juosta, vidurinis putų sluoksnis, vidinė garo izoliacija;
- Tvirtinimo elementai išdėstyti kas ≤ 700 mm ir 150-200 mm nuo kampų;

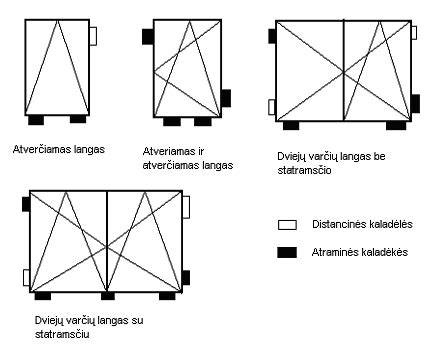

- Naudojamos kietos kaladėlės apkrovoms pernešti;
- Lango pozicija šiltinimo sluoksnyje ar su išnešimo profiliais;
- Visa montavimo dokumentacija yra paruošta - nuotraukos, montavimo aktas, sertifikatai.
Langų montavimo laikas ir sąlygos
Rekomenduojama langų montavimą planuoti šiltuoju metų laiku (gegužė-rugsėjis). Tačiau esant būtinybei, montavimą galima atlikti ir esant oro temperatūrai ne žemesnei kaip -5 °C ir tinkamoms oro sąlygoms (sausas oras). Montavimo metu būtina atsižvelgti į temperatūrų svyravimus ir galimą lango profilio plėtimąsi ar susitraukimą.
Medžiagos ir įrankiai langų išardymui ir montavimui
Seno lango išardymas yra sudėtingas ir nešvarus procesas. Reikalingi kirstukai, plaktukai, laužtuvai, siaurapjūkliai ar elektriniai įrankiai. Prieš montavimą būtina išlyginti angos paviršius, pašalinti dulkes, posandarinti paviršius prieš klijuojant sandarinimo juostas.
Palangių montavimas ir sandarumas
Vidaus ir išorinės palangės turi būti tvirtos ir stabilios, montuojamos tik ant tvirto pagrindo. Vidaus palangės montavimui ypatingas dėmesys skiriamas garo izoliacijai, kad neatsirastų kondensato. Išorinės palangės turi būti atsparios temperatūrų svyravimams, mechaninėms apkrovoms, lietaus ir sniego poveikiams, jas būtina tinkamai hermetizuoti ir apsaugoti nuo ledo susidarymo poveikio.
Hermetikas ir jo naudojimas
Hermetikų elastingumas turi būti nuo -50 % iki +100 %. Hermetikų sluoksnio storis turi būti parinktas pagal siūlės geometriją, užtikrinant optimalų hermetikumą ir garų pralaidumą. Tarpusavio jungimo vietose būtina kruopštumo, kad nebūtų nesandarių siūlių. Hermetiką tepant būtina naudoti drėgną mentele lygintuvą, kad užtikrinti tinkamą sukibimą su paviršiais.
Dažniausiai užduodami klausimai apie STR 2.05.01 ir PVC langų montavimą
- Ar STR 2.05.01 taikomas privatiems namams? Taip, tiek naujiems, tiek rekonstruojamiems individualiems namams (išimtys taikomos tik labai mažiems statiniams).
- Ką reiškia rekonstruojamas pastatas pagal reglamentą? Langų keitimas laikomas rekonstrukcija, jei keičiama daugiau nei 25 % atitvarų ploto.
- Ar užtenka gero lango be išnešimo profilių? Ne, jei langas montuojamas į šaltą sieną, net geriausias langas sukurs šiluminį tiltą be išnešimo profilių.
- Reikalingi dokumentai statybos inspekcijai? CE sertifikatas, montavimo instrukcija, montavimo aktas su nuotraukomis.
- Ar galima naudoti tik putplasčio putas be sandarinimo juostų? Ne, putos vienos nesuteikia reikalingos sandarumo oro ir drėgmės izoliacijos.
Kaip sumontuoti „Liniar“ uPVC langą
Pataisos ir smulkmenos
Visi montavimo darbai turi būti atliekami pagal gulsčiuką ir tikslius matavimus, laikantis gamintojo rekomendacijų dėl monterinių tarpų pločio. Kiekvienas defektas ant angokraščių turi būti užtaisytas atspariais vandeniui mišiniais. Langų rėmai turi būti apsaugoti nuo mechaninių pažeidimų montavimo metu, o visi sandarinimai ir sujungimai turi atitikti statybinės fizikos reikalavimus.
