Šiame straipsnyje apžvelgiami pagrindiniai PVC drenažo ir kanalizacijos vamzdžių sujungimo metodai, jų taikymo sritis ir techniniai niuansai. Lankstantys sprendimai, jų privalumai bei pasirenkamieji kriterijai priklauso nuo vamzdžio skersmens, medžiagos ir įrengimo vietos.
Trijų pagrindinių sujungimo būdų apžvalga
Yra trys pagrindiniai PVC drenažo vamzdžių prijungimo būdai: sandarinimo guminis žiedas, klijavimas ir flanšinis sujungimas. Vamzdžiams, kurių skersmuo didesnis arba lygus 100 mm, PVC drenažo vamzdžiams dažniausiai naudojamos guminių žiedų sąsajos; mažesniems nei 100 mm skersmens vamzdžiams dažniausiai taikomos klijavimo jungtys, kai kuriose situacijose - įtampingos jungtys; kai vamzdžiai kertami arba sujungimai turi pereiti per kitus vamzdžius, dažnai naudojami metaliniai vamzdžiai, o moderniai - plastikiniai vamzdynei sujungimai su flanšais.
Tradiciniai ir plačiai naudojami sujungimo metodai: srieginės jungtys vis dar populiarios atviriems vamzdynams; flanšinės jungtys dažnai pritaikomos didesnio skersmens vamzdžiams ir atjungiamoms vietoms; suvirinimas tinka necinkuotiems plieniniams ir kai kurioms plastikinių vamzdžių situacijoms. HDPE ar polipropileno vamzdžiai dažnai sujungiami karšto lydalo jungtimis, o lizdinės (lizdo) jungtys užtikrina greitą ir patikimą sandarumą, kai jungiamas skirtingų dydžių vamzdis su dideliu diegimo greičiu.
Kodėl svarbus tinkamas jungčių pasirinkimas
Tinkamai parinktas sujungimo tipas atlieka ne tik sandarumą, bet ir lengvą priežiūrą bei galimybę palyginti remonto darbus. Lizdinės jungtys yra ypač naudingos, kai reikia dažnai atjungti ar keisti dalis; jos palengvina montavimą ir suteikia papildomą standumą; flanšinės jungtys leidžia lengvai nuimti vožtuvus, skaitiklius ar didelio skersmens segmentus; klijavimas suteikia vientisą ir lengvą sistemą, ypač kai reikia atsparumo cheminėms medžiagoms ir lengvo svorio sprendimų.
PVC junginių tipai ir jų taikymo sritis
- PVC mova: jungiamas du vamzdžiai, skirtingų tipų - tiesi, redukcinė, vidinė, išorinė jungtys; naudojama priklausomai nuo poreikio ir įrengimo eigos.
- PVC alkūnė: keičia vamzdžio kryptį, tinka tiek vandens tiekimo, tiek šildymo sistemoms.
- PVC trišakis: vienodo skersmens dalys skirstomos srautą ir sujungia atšakas.
- PVC galinis dangtelis: sandalinimas vamzdžių galams, apsaugo nuo vandens ir dulkių įsiskverbimo.
- PVC redukcinis trišakis: leidžia jungti skirtingų skersmenų vamzdžius, reguliuoja srauto kryptį.
- Lizdinės jungtys (lizdas): montuojamos kai reikia patikimo ryšio tarp skirtingų skersmenų vamzdžių, užtikrina greitą surinkimą ir remonto galimybę.
Kokie gali būti sujungimo variantai pagal medžiagą ir paskirtį
Sprendimų spektras išsirikiuoja pagal vamzdžių medžiagą ir jų paskirtį:
- Flanšinės jungtys - didesniems skersmenims, kai reikalingas lengvas demontavimas ir patikima sandara; dažnai taikomos vožtuvams, skaitikliams ir didelėms sekcijoms.
- Suvirinimas - tinkamas necinkuotiems plieniniams vamzdžiams, taip pat kai kamuoja aukštos temperatūros ar didelių apkrovų sąlygos; dažnai naudojamas potinkiniams arba didesnio skersmens vamzdynams.
- Klipavimo ar klijavimo metodai - dažnai pasirenkami PVC-U vamzdžiams dėl jų lengvumo, atsparumo chemijoms ir paprastumo montavimo; klijavimo jungtys suteikia aiškią, vientisą ir patvarią jungtį su chemine reakcija, be aukštos temperatūros poveikio.
- Griovelinės (spaustuvų) jungtys - tinkamos didesniems projektams, užtikrina tvirtumą ir atsparumą.
HDPE ir PE vamzdžių prijungimas ir jų ypatumai
HDPE vamzdžiai plačiai naudojami dėl didelio stiprumo, cheminio atsparumo ir ilgaamžiškumo. Juos galima sujungti terminio sulydymo (karšto lydalo suvirinimas arba elektrofuzinis suvirinimas), taip pat naudojant flanšines arba presines jungtis. Elastingi elastomeriniai žiedai leidžia sujungti HDPE vamzdžius su kitomis medžiagomis, užtikrinant sandarumą ir atsparumą pralaidumui. Flanšinės jungtys dažnai taikomos prijungiant HDPE vamzdžius prie metalo arba kitų negalima termiškai sulydyti junginių.
Vamzdžių renovacijos metodai
Yra technologijų, leidžiančių atnaujinti prastos būklės vamzdynus. Viena iš jų - įstatyti naujus, tokio paties skersmens vamzdžius, sumažinant jų dydį 7-14% prieš įrengimą. Procesas apima vamzdyno plovimą, videodiagnostiką ir atkarpų darbų vykdymą abiem galų atkarpose.
Montavimo ir jungiamosios pritaikymo rekomendacijos
- Pasirinkti jungtį pagal vamzdžio skersmenį: didesniems vamzdžiams - flanšai arba lizdas; mažesniems - klijavimas arba spyruokliavimo jungtys; kerta per kanalizaciją - galimi metaliniai paviršiai ar flanšiniai prijungimai.
- Pritvirtinimo ir paruošimo procesai: vamzdžiai turi būti paruošti, nušlifuoti ir nuvalyti, prieš klijavimą arba sujungimą.
- Klijų naudojimas PVC-U prekybos sistemose: klijai tepkite plonu sluoksniu ant movos ir ant vamzdžio galų, įstumkite į lizdą ir pasukite apie 90 laipsnių rankiniu judesiu, po kurio laikykitės užspaudimo laiko, kol klijai sukietės.
- Sandarinimo žiedų procedūra: slidžiai panardinkite žiedą į muilo vandenį prieš įstatymą, įstatykite į lizdą ir užfiksuokite laiką; užpildykite tarpą dalinai cementu ar dervos juostelėmis, kol lizdas pilnai užpildytas, o viršuje - šlapčias.
- Svarbu atkreipti dėmesį į džiūvimo laiką: po sujungimo laikykite vamzdžius ramioje padėtyje ir palaukite 24 valandas prieš pilant vandenį.
Ką reikėtų žinoti renkantis jungtis?
- Jungiami elementai turi būti suderinti su vamzdžių skersmenimis ir medžiaga; perėjimo vamzdžiai naudojami kai jungiamas skirtingų medžiagų vamzdis.
- Konstrukcijos, kuriose būtina demontuoti dalis, turėtų naudoti nuimamas jungtis (flanšai, movos) priešinguose atkarpos vietose.
- Klijų ir valiklių naudojimas turi būti atliekamas saugiai: ventiliuokite darbo vietą, venkite atvirų ugnies šaltinių, laikykitės šaltų temperatūrų, ir naudokite asmenines apsaugos priemones.
Techniniai parametrai ir naudingi duomenys
PVC-U vamzdžių charakteristikos tipinėms taikymo sritims: tankis apie 1,4 g/cm3, tempenas iki 60°C, maksimali darbo slėgis iki 16 bar, ilgaamžiškumas apie 50 metų pritaikant tinkamas sąlygas. Klijų ir valiklių partijos turi būti paruoštos, laikantis saugumo reikalavimų, o klijų galiojimas - trumpalaikis (apie keliolika minučių priklausomai nuo temperatūros).
Į ką atsižvelgti diegiant PVC klijuojamus ir kitus jungimo būdus
- Atsižvelgti į vamzdžio skersmenį ir apkrovą: didesniems - flanšai ar lizdas; mažesniems - klijavimas arba įtampinės jungtys.
- Laikytis įrengimo procedūrų: paruošimas, paviršių valymas, dengimas klijais, įstatymas į lizdą, laikymas ir džiūvimas.
- Atsargumo priemonės naudoti saugias medžiagas; laikyti degias medžiagas nuo ugnies; įtarimo atveju - klaidos taisymas ir testavimas po įrengimo.
Praktinė nuoroda į proceso eiga
| Žingsnis | Veiksmas | Pagrindiniai patarimai |
|---|---|---|
| 1 | Paruošimas ir žymėjimas | Patikrinkite vamzdžių skersmenis, nuvalykite ir nusausinkite paviršius |

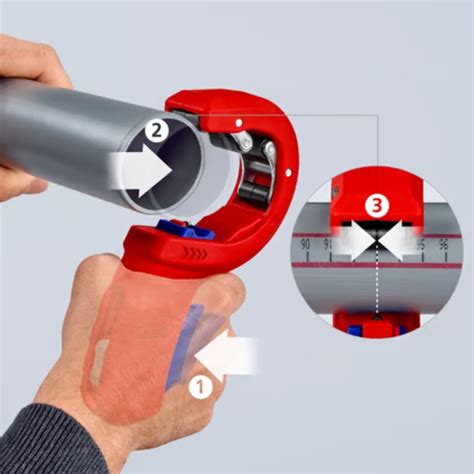

| 2 | Vamzdžių pjovimas | Naudokite pjoviklį su atrama, pašalinkite atplaišas |
| 3 | Žiedo/armatūros paruošimas | Žiedą panardinkite į muiluotą vandenį, paruoškite žiedą prieš įstatymą |
| 4 | Junginiai montavimas | Klijuojama dalis į movą - per 2/3 lizdo gyliui; pasukimas 1/4 apsukant |
| 5 | Testavimas | Patikrinkite sandarumą, užpildykite vandenį po džiūvimo |
Santrauka ir rekomendacijos
Pasirinkimas tarp klijavimo, sandarinimo žiedo ar flanšinio sujungimo priklauso nuo vamzdžio skersmens, medžiagos, darbo aplinkos, ateities demontavimo poreikio ir apkrovos. PVC-U klijavimas siūlo lengvą montavimą, atsparumą chemijoms ir ilgaamžiškumą; sandarinimo žiedas užtikrina patikimą sandarumą didesniems vamzdžiams; flanšinis sujungimas suteikia lankstumo demontuoti dalis ir dirbti su dideliais skersmenimis.
