PVC klijuojami fitingai: tipai ir montavimo instrukcijos

PVC vamzdžių montavimas gali atrodyti bauginantis, tačiau naudojant tinkamus įrankius ir žinias, tai galima lengvai atlikti. PVC-U klijuojami vamzdžiai skirti šaltam vandeniui; jų montavimas yra paprastas, greitas ir užtikrina patvarias jungtis. Tuo pačiu PVC klijuojamos jungtys pasižymi atsparumu korozijai, lengvu montavimu ir ekonomiškumu.

1. Įrankiai ir paruošimas

Prieš pradėdami, įsitikinkite, kad turite visus reikalingus įrankius ir medžiagas. Prieš klijuodami, išvalykite vamzdžio galus ir movas, naudokite valiklį ir skudurėlį. Tam, kada temperatūra yra apie 0°C, vamzdį ir fitingą pašildykite ir pašalinkite ledą ar vandenį. Klijuokite tik esant aukštesnei temperatūrai nei 0°C. Išmatuokite ir supjaustykite vamzdžius iki reikiamo ilgio, naudodami pjovimo įrankius ir patikrinkite sauso prigludimo.

2. Maršruto nustatymas ir matavimai

Kai turėsite įrankius, turite nustatyti vamzdžių maršrutą ir atlikti tikslius matavimus. Matavimo juostele ir žymekliu pažymėkite, kur bus montuojami vamzdžiai. Padarykite tikslų pjovimo dydį, kad jungtys būtų tvirtos ir be nuotėkio. Po žymėjimo ir pjovimo įsitikinkite, kad įranga ir zonos leidžia tvirtą klijavimo vietą.

3. Iškirpimas ir ruošimas

Vamzdžių pjaustytuvu arba metalo pjūklu iškirpkite PVC vamzdžius iki norimo ilgio. Nušlifuokite nupjautus galus dilde arba šlifuokliu, kad išlygintumėte kraštus ir pašalintumėte nelygumus. Šlifavimo tikslas - užtikrinti sklandų klijų pasiskirstymą ir lengvą įsodinimą į movą.

4. Sausas prigludimas ir klijai

Prieš klijuodami sausai pritvirtinkite vamzdžius ir jungiamąsias detales, kad įsitikintumėte, jog jie tinkamai priglunda. Išmaišykite klijus, panardę šepetėlį leiskite įsitvirtinti klijui. Plonu sluoksniu padenkite movą šepetėliu judant nuo vidaus į išorę. Taikykite ir ant lygaus vamzdžio galo, kad klijų sluoksnis būtų storas. Tuoj pat uždenkite klijus po naudojimo. Atidarytų klijų galiojimo laiką riboja temperatūra: apie 4 minutės prie 20°C ir 1 minutė prie 40°C.

5. Įvedimas ir sujungimas

Patepę klijais, įkiškite fitingą į vamzdį ir palaikykite kelias sekundes. Nesukite fitingo ir, jei reikia, koreguokite greitai. Didesnio diametro vamzdžiams (d150 ir didesni) gali reikėti ant naudojimo dviejų žmonių ir mechaninių įrankių. Klijų perteklių nuvalykite švariu audiniu; tai gali sutrumpinti klijų poveikio laiką. Kartais būtina papildomai pritaikyti klijus, kad jungtis būtų tvirta.

6. Džiūvimas ir sandarumas

Po suklijavimo ėmęsi patikrinimo, neleiskite judinti suklijuotų dalių 5-15 minučių pagal temperatūrą. Galutiniu tikslu vamzdžiai pasilenkti tik po 10-12 valandų. Praėjus 24 valandoms nuo suklijavimo, sistemą galima užpildyti vandeniu ir išbandyti. Bandymo slėgis neturi viršyti 1.5 x PN lygio. Jei sistemos naudojimas yra greitas, bandymo laiką galima išlaikyti, o jei ji nebus naudojama 3 dienas, patartina išplauti ir vėl pripildyti.

7. Sandarinimas ir priežiūra

Prie srieginių jungčių kartais pridėkite tefloninės juostos, kad sandara būtų sandari. PVC vamzdžiai ir jungtys turi būti patikimai sujungti, laikantis gamintojo rekomendacijų. PVC klijai ir valikliai yra degios medžiagos; laikykitės saugumo reikalavimų: laikykite atokiai nuo šviesos, nerūkykite, neįkvėpkite garų, venkite kontakto su oda ir akimis.

8. PVC klijuojamų jungčių tipai ir veikimo principai

PVC jungtys gali būti naudojamos kelioms funkcijoms: klijuojama mova su įmova, įmavo ir dviejų dalių junginiai, lipnios jungtys, prijuostės ir jungtys su jungiomis detalėmis. Pagrindiniai jungiamosios detalės tipai: alkūnės, tees, movos, reduktoriai, dangteliai ir kištukai, adapteriai. Svarbu pasirinkti tinkamą jungtį pagal vamzdžio skersmenį, darbo slėgį ir aplinkos sąlygas. PVC klijuojamos jungtys yra lengvos, atsparios chemijoms ir užtikrina tvarų sandarumo ilgaamžiškumą.

9. Techniniai parametrai ir taikymas

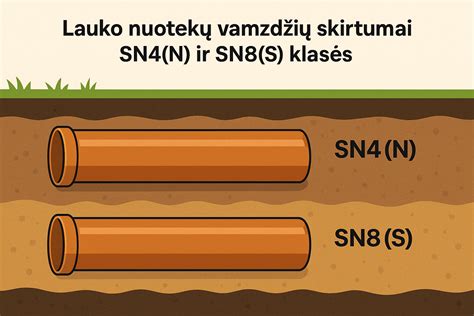

PVC-U vamzdžiai turi aukštą cheminį atsparumą ir mažą šiluminį laidumą; maksimalus darbo temperatūros diapazonas iki 60°C. Maksimalus slėgis - apie 16 bar. SVARBU: PVC vamzdžiai negali būti montuojami žemesnėje nei +5°C temperatūroje. Sistemų klasifikacija SN4 (60°C ilgalaikė temperatūra) ir SN8 (dėmesio - didesnės atsparumo reikmėms) nustato, kurias vamzdžių klases naudoti užpildymo ir užpylimo sluoksniams.

10. Įvairūs taikymo pavyzdžiai

Vidaus nuotekos ir vidaus vandentiekis - PVC-U klijuojamos jungtys yra plačiai naudojamos gyvenamosiose, komercinėse ir pramoninėse vandentiekio sistemose dėl patvarumo ir lengvo montavimo. Lauko nuotekoms SN4/SN8 klasės vamzdžiai tinka, priklausomai nuo sklypo gylyje ir apkrovų. PVC vamzdžiai taip pat naudojami lietaus vandens surinkimui, drėkinimo sistemoms, pramoninėms įrenginiams bei kitiems projektams, kur reikalingas lengvas montavimas ir cheminė atsparumas.

1. Prieš montavimą įsitikinkite, kad įrankiai ir medžiagos yra kokybiški.
2. Nustatykite maršrutą ir atlikite tikslius matavimus.
3. Iškirpkite vamzdžius ir nupjautus galus išlyginkite.
4. Saudo prigludimo patikrinimas ir klijų maišymas.
5. Klijuojama mova į vamzdžio galą, laikykitės klijų laikymo režimo.
6. Uždenkite klijus ir palaukite 24 valandas iki pilno džiūvimo.
7. Patikrinkite sandarumą ir atlikite bandymą.
8. Sumontavus sistemą, atlikite veikimo testą ir priežiūrą.

Jei norite, galite naudoti papildomą infografiką, kuriame pateikiami pagrindiniai montavimo etapai, ir diagrama su klijų džiūvimo laikais bei temperatūromis.
