PVC klijuojamas vamzdis: savybės, montavimas ir naudojimas

PVC-U (neplastifikuoto polivinilchlorido) klijuojami vamzdžiai ir jų fasoninės dalys yra plačiai naudojami įvairiose srityse - nuo lietaus nuvedimo sistemų iki vandentiekio, maisto ir chemijos pramonės, baseinų ir tvenkinių. Tai lengvos, atsparios korozijai, cheminėms medžiagoms ir ilgaamžės sistemos, skirtos šalto vandens tiekimui ir nuotekų valdymui.

Savybės ir medžiagos charakteristikos

PVC-U produktų gabalai gaminami iš sertifikuotų, neperdirbtų žaliavų. Šio tipo plastikas idealiai tinka ilgaamžėms vamzdynų sistemoms, jo sudėtyje yra stabilizatorių, suteikiančių atsparumą ultravioletiniams saulės spinduliams. PVC-U (neplastifikuota PVC medžiaga) sudėtyje nėra plastifikatoriaus ir glaisto, todėl medžiaga yra kieta, formos stabili ir itin atspari rūgštims bei šarmams.

Savybės: atsparumas korozijai, aukštas cheminis atsparumas, žymiai mažesnis šiluminis laidumas, mažas svoris, lengvas montavimas ir patraukli kaina. Sistemos ilgaamžiškumas - jei sumontuota tinkamai, gali tarnauti daugiau nei 50 metų.

Panaudojimo sritys

• Lietaus nuvedimo sistemos (gravitacinės)
• Vandentiekis ir technologinis vandentiekis
• Maisto pramonė
• Chemijos pramonė
• Baseinai, tvenkiniai, Koi tvenkiniai ir akvariumų įranga
• Pramonės įrengimai, sodo drėkinimo ir purškimo sistemos

PVC slėgio vamzdžiai pasižymi dideliu atsparumu chemikalams (druskos, rūgštys, šarmai), todėl plačiai naudojami pramonėje. Tačiau nerekomenduojama naudoti geriamo vandens sistemose dėl žaliavoje esančių chloro junginių, nepalankių žmogaus sveikatai.

Tipai, stiprumo klasės ir eksploataciniai apribojimai

PVC vamzdžiai gali būti monolitiniai arba daugiasluoksniai. Monolitiniai (vienasluoksniai) vamzdžiai yra atsparūs dideliems mechaniniams poveikiams, todėl puikiai tinka lietaus nuotėkų sistemoms. Vamzdžių stiprumo klasės žymimos SN4 (N) arba SN8 (S) - pasirinkimas priklauso nuo užpylimo sluoksnio aukščio. Temperatūriniai eksploatavimo rėžimai: ilgalaikė nuotėkų temperatūra neturi viršyti 60°C; vamzdžių montavimas draudžiamas žemesnėje nei +5°C temperatūroje.

Sujungimo būdai ir klijavimas

PVC-U plastikiniai vamzdžiai jungiami klijuojant specialiais PVC klijais. Fasoninės detalės specialiais klijais jungiamos su vamzdžiu arba tarpusavyje. Elementų sujungimas chemiškai aktyvių klijų technologija nereikalauja specialios įrangos ar elektros energijos tiekimo į montavimo vietą.

Klijavimo mechanizmas: du trečdaliai vamzdžio, įkišto į armatūrą, yra pasukami ketvirtadaliu apsisukimo - tai užtikrina tolygų klijų sluoksnio pasiskirstymą. Po kurio laiko agresyvūs klijai ištirpina sujungtų elementų paviršių ir išgaruoja, o klijuojamos sienelės tirpdamos minkštėja ir tarpusavyje susimaišo - tokiu būdu gaunama vienalytė siūlė, pasiekiamas monolitiškumas ir sandarumas. Proceso rezultatas - dvigubai stipresnės vamzdyno sienelės sujungimo vietoje.

Paruošimas klijavimui

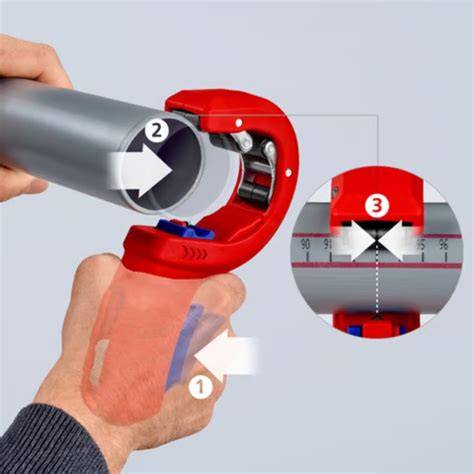

1. Vamzdžių pjovimas: geriausiai tinka pjūklas su atrama arba metalinis pjūklas. Jei naudojate pjūklą su atrama, paprastai nelieka atplaišų.
2. Atplaišų šalinimas: pašalinkite atplaišas peiliu, dilde arba specialiu įrankiu; išorinis vamzdžio kraštas gali būti nusklembtas, tai palengvina įkišimą ir geresnį klijų pasiskirstymą.
3. Sandariklių ir formos atskyriklių valymas: prieš klijuojant pašalinkite liekanas PVC valikliu, kuris ištirpina riebalus.
4. Pažymėjimas: uždėkite movą ir pažymėkite įklijavimo gylį ant vamzdžio.

Klijavimo eiga

1. Išmaišykite klijus ir panardinkite šepetėlį, kad gerai prisigertų.
2. Plonu sluoksniu padenkite movos vidų judant nuo vidaus į išorę, o vamzdžio galą - storesniu sluoksniu.
3. Įstumkite movą ant vamzdžio galo iki galo ir palaikykite kelias sekundes; nesukinėkite fitingo.
4. Klijų perteklių nuvalykite skudurėliu - tai gali apsaugoti vamzdį nuo susilpnėjimo.
5. Nejudinkite suklijuotų vamzdžių 5 minutes, o esant <10°C - 15 minučių; pritvirtinkite galutinę padėtį tik po 10-12 valandų.
6. Prašykite palaukti 24 valandas, tada užpildykite sistemą vandeniu ir praskalaukite, kad būtų pašalintos PVC klijų garų liekanos.

Atidarytų klijų galiojimo laikas yra ribotas - 4 min. prie 20°C ir 1 min. prie 40°C, todėl dirbkite greitai ir tik esant aukštesnei nei 0°C temperatūrai. Didesnio diametro kaip d150 vamzdžiai ir fitingai turi būti klijuojami 2 žmonių ir su mechaniniais įrankiais.

Įrankiai, jungiamosios dalys ir pritvirtinimas

Vamzdynui montuoti gali būti naudojamos alkūnės, trišakiai, movos, perėjimai, redukcijos ir kt. Vamzdžių movos naudojamos jungiant vidutinio ir didelio skersmens vamzdžius; specialūs sukabinimo įtaisai reikalingi vamzdžių, kurių vidinis skerspjūvis >50 mm, sujungimui. Vamzdžiai gali būti jungiami su tradiciniais metaliniais vamzdžiais (ketaus, plieno) flanšinėmis jungtimis.

Montavimo struktūra ir bendros taisyklės

1. Naudokite laikiklius, kad vamzdžiai būtų saugūs ir švarūs.
2. Prieš montuojant patikrinkite vamzdyno išdėstymą - tvarkingumas ir tvirtumas yra būtini.
3. Montuojant vengti vamzdžių pažeidimų transportavimo metu; pašalinkite akmenis ar dumblą iš vamzdžių.
4. Baigus montavimą atlikite slėgio bandymą ir patikrinkite, ar nėra nuotėkio kiekvienoje sąsajoje.

Sistemos įrengimas paprastas ir greitas, užtikrinantis patikimus sujungimus. Elementų sujungimas chemiškai aktyvių klijų technologija nereikalauja specialios įrangos ar elektros energijos tiekimo. Jei sistema sumontuota tinkamai, ji gali tarnauti daugiau nei 50 metų.

Patikra ir bandymai

Praėjus 24 val. nuo suklijavimo, sistemą galima užpildyti vandeniu ir išbandyti. Bandymo slėgis gali būti ne didesnis negu 1.5 x PN lygio. Jei sistemą norite naudoti greitai, tuomet bandant reikėtų laukti po 1 valandą kiekvienam slėgio barui. Jei sistema bus nenaudojama artimiausias 3 dienas, ją reikia išplauti ir vėl pripildyti.

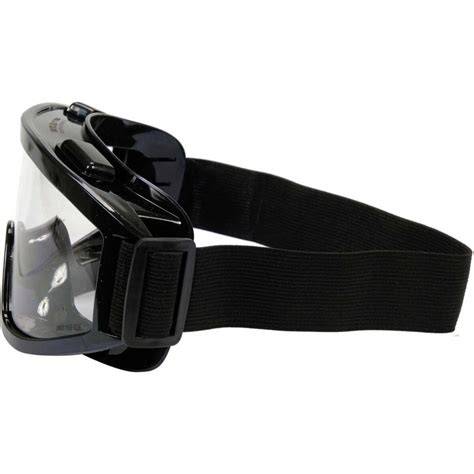

Saugumo priemonės dirbant su klijais ir valikliu

Dėl greito garavimo ir cheminės sudėties klijai ir valiklis yra labai degios medžiagos. Šias medžiagas laikykite atokiai nuo liepsnos židinių. Dirbdami nerūkykite. Venkite kontakto su oda ir akimis. Stenkitės neįkvėpti šių medžiagų garų. Klijų ir valiklio išeiga 100 sujungimų pateikta projekte (priklausomai nuo diametro).

Hidrauliniai skaičiavimai ir slėgio nuostoliai

Vamzdžių diametro apskaičiavimui pateiktos formulės: di = 18.8 x √(Q1/v) arba di = 35.7 x √(Q2/v), kur v - srovės greitis m/s, di - vidinis vamzdžio diametras mm, Q1 - debitas m3/h, Q2 - debitas l/s. Srovės greitis turėtų būti pritaikytas vamzdžių funkcijai: v = 0,5-1,0 m/s vakuumo linijoje arba v = 1,0-3,0 m/s slėgio linijoje. Skaičiuojant slėgio nuostolius tiesiuose vamzdžiuose, šiurkštumo koeficientas imamas K = 0,007.

Slėgio nuostoliai PVC-U fitinguose priklauso nuo srovės krypties ir detalių tipo; pasipriešinimo dydžio vienetas yra ζ. Fitingų tipų koeficientų lentelė pateikta techninėje dokumentacijoje, todėl norint apskaičiuoti visų detalių slėgio nuostolius, būtina suskaičiuoti visų sistemos detalių slėgio sumažėjimą.

Pritaikymas namams ir pramonėje

Namams: Jei norite paprastai ir greitai pakeisti ar sumontuoti naują vamzdyną savo namuose, klijuojami plastikiniai vamzdžiai - vienas geriausių pasirinkimų. Jų įrengimas nereikalauja ypatingų įgūdžių (jei neketinate įrengti sudėtingų objektų). Plastikinių vamzdžių privalumas - ilgaamžiškumas, atsparumas vandens ir daugelio chemikalų poveikiui bei paprastas, greitas montavimas.

Pramonė: PVC-U sistemos plačiai naudojamos baseinų, tvenkinių, plaukimo baseinų statyboje, pramonės ir įrenginių statyboje, žemės ūkyje, vandens tiekimui, sodo drėkinimo ir purškimo sistemose. Dėl didelio cheminio atsparumo ir lygaus vamzdžių paviršiaus, sistemos patikimos ir ekonomiškos.

Praktiniai patarimai

• Visada naudokite tinkamą PVC valiklį ir silikoninį tepalą sandarikliams.
• Pažymėkite įkišimo gylį prieš pjovimą arba uždėjus movą.
• Nejudinkite suklijuotų detalių per anksti - leiskite klijams išdžiūti pagal temperatūrą.
• Prižiūrėkite saugumo reikalavimus dirbant su klijais ir valikliais: ventiliacija, apsaugos priemonės, gesintuvai.

PVC-U klijuojamos jungtys yra paprastos ir lengvai montuojamos. Skirtingai nuo PE arba PP jungčių, PVC-U jungtis galima klijuoti prie PVC vamzdžio. PVC klijuojamos jungtys yra labai lengvos, lengvai apdorojamos, atsparios dilimui, pagamintos iš glotnios medžiagos, atsparios įvairioms cheminėms medžiagoms, ypač apkrovoms ir nerūdija.
