Tinkamas elektros instaliacijos funkcionavimas lemia pačių vartotojų saugumą. Kad kabelių instaliacija veiktų gerai, turi būti tinkamai parinktos izoliacinės medžiagos, kabelio gyslos gerai izoliuotos vien nuo kitos. Tai užtikrina izoliaciniai apvalkalai, kuriais aptraukiami tiek kabelio laidininkai, tiek visas elektros kabelis. Šiuo metu populiariausia medžiaga, naudojama instaliacinių kabelių gamybai, yra polivinilchloridas, paprastai žymimas PVC. Kita alternatyvi medžiaga - tinklinis polietilenas, žymimas raidėmis XLPE. Šios izoliacinės medžiagos naudojamos tiek laidininko izoliacijai, tiek kabelio apvalkalui gaminti.

Izoliacinių medžiagų temperatūrinės charakteristikos

Tinkliniu polietelenu (XLPE) izoliuotų kabelių leistina laidininko įšilimo temperatūra yra +90 °C, o polivinilchloridu (PVC) izoliuotų kabelių - +70 °C. Bet šiuos temperatūrinius lygius galima koreguoti, gamybos metu naudojant įvairius priedus. Pavyzdžiui, modifikavus pagrindinę PVC mišinio sudėtį, galima pasiekti darbinę temperatūrą iki +90 °C. O prireikus leistiną darbinę temperatūrą galima padidinti net iki +250 °C. Tam naudojamos įvairios cheminės medžiagos, modifikuojančios pagrindinį PVC mišinį. Viena priežasčių, kodėl minėtas parametras toks svarbus, yra tiesioginis ryšys tarp perduodamos elektros srovės „kiekio“ konkrečios gyslos skerspjūviu ir tos gyslos leistino temperatūros padidėjimo.

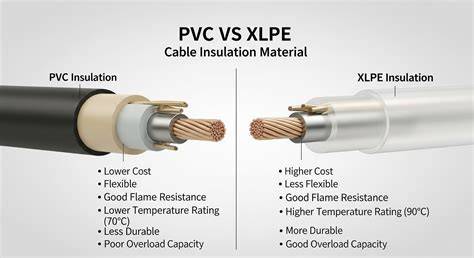

XLPE vs PVC: privalumai ir ribojimai

Kuo didesnė elektros srovė, tuo daugiau išsiskiria šilumos ir atitinkamai kyla kabelio temperatūra. Iš pirmo žvilgsnio XLPE izoliacija turi daugiau pranašumų - daugiau elektros energijos galima perduoti kabeliu, izoliuotu XLPE, negu tokio pat skerspjūvio kabeliu, izoliuotu PVC izoliacija. Reikėtų dar paminėti minimalią kabelio klojimo temperatūrą. Lyginant kabelių XLPE/PVC (XLPE izoliacija ir PVC apvalkalas) ir PVC/PVC (izoliacija ir apvalkalas PVC) atsparumą degumui, reikia atkreipti dėmesį, kad abiem atvejais išorinis apvalkalas pagamintas iš PVC. Būtent išorinis apvalkalas ir yra pirmasis barjeras, kurį paveikia liepsna kilus gaisrui. Tas pat ir laboratorijoje, kai tikrinamas kabelio atsparumas degumui, simuliuojant gaisro sąlygas.

Halogenų neturinčios medžiagos ir specialios paskirties kabeliai

1. Behalogeniniai kabeliai XLPE/LSZH (XLPE izoliacija ir halogenų neturinčios silikoninės gumos ar polimerinio kompaundo apvalkalas). Kabeliai, izoliuoti halogenų neturinčiomis medžiagomis, yra mažo dūmingumo ir gaisro metu neišskiria žmonėms pavojingų nuodingų dujų. Dėl šių savybių behalogeniniai kabeliai naudotini visuomeninių pastatų, požeminių perėjų, metro ir pan.
2. Specialios paskirties kabeliai LSZH/LSZH (izoliacija ir apvalkalas iš halogenų neturinčios silikoninės gumos ar polimerinio kompaundo). Paprastai šių kabelių net išorinio apvalkalo spalva yra oranžinė. Specialios paskirties kabeliai atitinka specialius reikalavimus - gaisro metu tam tikrą laiko tarpą išlaiko izoliacijos (žymimas FE180) bei srovės (žymimas E30 ar E90) vientisumą.

Tačiau reikia atkreipti dėmesį, kad behalogenės izoliacinės medžiagos yra gana kietos. Kabeliai, izoliuoti jomis, yra gerokai kietesni, sunkiau lankstomi, instaliacija sudėtingesnė nei naudojant kabelius, izoliuotus PVC ar XLPE. Elektros kabeliai ir laidai - tai svarbus žmonių gyvenimo ir turto apsaugos elementas kilus gaisrui. Kaip rodo ilgametė gaisrų tyrimų medžiaga, kabeliai retai kada būna gaisro priežastis. Dažniausiai kalta nevykusi instaliacija. Todėl svarbu pasirinkti tinkamus kabelius ir tinkamą instaliaciją.

Šis pasirinkimas negali apsiriboti vien izoliacine medžiaga. Nėra vienos tobulos ir universalios medžiagos rūšies, kuri užtikrintų visų kabelio, naudojamo įvairiomis darbo sąlygomis, parametrų aukščiausią lygį. Paprastai vienos srities pranašumai kompensuojami silpnesniu rezultatu kitoje srityje. Todėl žymiai svarbesnė tinkama kabelių gamyba pagal gamintojo deklaruojamus standartus, patvirtintus CE atitikties deklaracijomis ir sertifikatais, taip pat atitikties Europos Sąjungos direktyvoms, ant gaminio žymimomis ženklais „RoHS“ ir „REACH“.

Kabelių apsaugos sprendimai: laikini ir nuolatiniai barjerai

Laikinieji apsaugos kanalai, kartais vadinami kabeliu apsaugos tiltais skirti apsaugoti kabelius arba vamzdžius nuo lengvųjų automobilių ir sunkvežimių pažeidimų. Šios kabelių apsaugos su dangčiu dažnai naudojamos koncertų, parodų ir kitų renginių metu. Kabelių tiltai su intarpais yra naudojami statybų vietose, siekiant apsaugoti elektros laidus ir vandens vamzdžius. Požeminė kabelių apsauga apsaugo kabelius, žarnas ir vamzdžius nuo netyčinio pažeidimo atliekant žemės darbus. Apsauginius kanalus galima sujungti naudojant užrakto sistemą.

Šioje temoje svarbu atsižvelgti į atitiktis CE, RoHS ir REACH ženklams, užtikrinantį gaminio kokybę ir aplinkos apsaugą. Nėra vienos tobulos medžiagos, todėl būtina derinti izoliacines medžiagas ir apvalkalų konstrukcijas, atsižvelgiant į konkrečios vietos reikalavimus.

Renkantis kabelius, svarbu nepamiršti, kad degimų testavimai ir dūmingumo rodikliai gali rodyti skirtumus tik augant liepsnai; pirmieji degimo etapai dažnai vyksta ant išorinio apvalkalo, o galutinai - prie laidininko izoliacijos. Behalogeninės medžiagos suteikia mažesnį dūmingumą ir mažiau nuodingų garų, todėl jų taikymas visuomeniniuose pastatuose yra ypač aktualus. Tačiau jos gali būti brangesnės ir sudėtingesnės įrengiant, lyginant su PVC/XLPE sprendimais.
