Vamzdžių izoliacija yra būtina tiek sandėliavimo, tiek pastatų inžinerinių tinklų dalis. PU putplasčio izoliacija užtikrina efektyvią apsaugą nuo šilumos nuostolių, užšalimo ir kondensato, o taip pat padeda išlaikyti tinkamą temperatūrą tiek lauko, tiek vidaus sistemose. Ypatingai svarbi yra išoriniams vamzdynams taikoma izoliacija, kuri saugo nuo neigiamo aplinkos poveikio ir ilginą vamzdynų tarnavimo laiką.

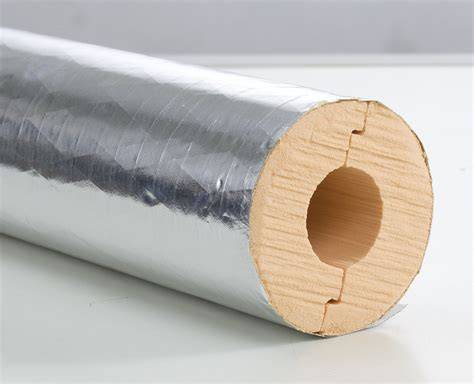

Formuotos sekcijos: standi PU vamzdžių izoliacija paprastai gaminama iš anksto suformuotose sekcijose arba suformuotose dalyse, kurios yra pritaikytos tam tikram vamzdžio skersmeniui. Įvairių skersmenų cilindrų ar apvalkalų formavimas leidžia pasirinkti tinkamą variantą iš anksto. Lakštai ir ritinėliai: Lanksti PU vamzdžių izoliacija siūloma lakštų arba ritinių pavidalu, todėl ją galima apvynioti aplink įvairaus dydžio vamzdžius. Patvarumas: Mišraus poliolio vamzdžių izoliacija yra labai patvari ir sukurta taip, kad tarnautų. Lengvas montavimas: Nesvarbu, ar tai būtų standi, ar lanksti, PU vamzdžių izoliaciją lengva montuoti.
Pagrindinės išskirtinės savybės ir tikslas
Vamzdynams, skirtiems tiekti kambarį vandeniu ar šiluma, reikia aukštos kokybės apsaugos nuo šilumos nuostolių, mechaninio įtempio ir neigiamo drėgmės poveikio, ypač kai tai susiję su išorinėmis jų dalimis. Vamzdžių izoliacija - tai efektyvus sprendimas, užtikrinantis vamzdžių apsaugą nuo šilumos nuostolių ir užšalimo. Vamzdžių termoizoliacija padeda palaikyti tinkamą temperatūrą tiek lauko, tiek vidaus sistemose. Vamzdžių apšiltinimas po žeme yra itin svarbus siekiant apsaugoti vamzdžius nuo šalčio poveikio, ypač šaltuoju metų laiku. Lauko vandentiekio vamzdžių apšiltinimas padeda užkirsti kelią vamzdžių užšalimui ir padidina jų ilgaamžiškumą.
Medžiagos ir konstrukcijos: kas naudojama?
Cinkuoto plieno izoliacija yra apsauginė danga ant išorinių vamzdžių paviršių, kuri padidina jų atsparumą korozijai, mechaniniams pažeidimams ir kenksmingam aplinkos poveikiui. Tai taip pat suteikia struktūrai estetiškesnę išvaizdą, padeda padidinti transportuojamos medžiagos veikimo temperatūros diapazoną, sumažinti šilumos nuostolius ir gaisro pavojų.
Šio tipo izoliacija pagaminta iš cinkuoto lakštinio plieno skirtingo skersmens cilindrų arba apvalkalų pavidalu, iš kurių galite pasirinkti tinkamą bet kokio išorinio vamzdyno variantą. Cinkuotų apsauginių apvalkalų montavimas atliekamas ant anksčiau pritvirtintos šilumą izoliuojančios medžiagos: Poliuretano putos. Šis izoliatorius pasižymi mažu šilumos laidumo koeficientu, higroskopiškumu, ilgaamžiškumu, gerai sukimba su plienu ir apvalkalo medžiagomis ir yra naudojamas purškiant. Susitarus su klientu, putplasčio poliuretano (PPU) vamzdžiuose yra UEC sistema (operacinis nuotolinis valdymas). Tai leidžia realiu laiku gauti informacijos apie plieninio vamzdžio ir apvalkalo pažeidimus, drėgmės vietų atsiradimą šilumą izoliuojančiame sluoksnyje, signalinio laido veikimo sutrikimus.
PPU apvalkalas - gaminiai iš putplasčio poliuretano, pagaminti suskaidytų cilindrų, puscilindrų, surenkamų elementų pavidalu. Jie tvirtinami ant vamzdžio išilgai lygintuvo. Polimerinės mineralinės putos. Medžiaga turi mažą vandens absorbcijos koeficientą, gerai sulaiko šilumą dujotiekyje. Putplasčio polimero mineralinės izoliacijos (PPM) kaina yra mažesnė nei kitų šilumos izoliatorių variantų. Ekstruzinis polietilenas. Jis naudojamas gamykloje, sudaro visiškai vandeniui atsparų sluoksnį, atsparų ekstremalioms temperatūroms ir įvairių cheminių junginių bei agresyvios aplinkos poveikiui. Guma - bituminė mastika. Atlieka metalinių vamzdžių hidroizoliacijos funkciją, nedarant įtakos jų šilumos laidumo sumažėjimui. Izoliacijos su kaučiuko-bitumo mastika technologija apima kelių sluoksnių klojimą: gruntą, kuris padidina metalinių paviršių sukibimą, polimero-bitumo mastikas ir neaustinis audinys armavimui.
VUS izoliacinių vamzdžių, pagamintų iš presuoto polietileno ir lipnių juostų, techninė specifikacija. Reikalavimai vamzdžiams, esantiems VUS izoliacijoje, yra reguliuojami pagal GOST R 51164-98 ir GOST 9.602-2005 - nuo 2020 m. Birželio 1 d. Pakeistą GOST 9.602-2016. 2020 m. Spalio 7 d. Techninio reglamentavimo ir metrologų agentūra Nr. 1327-st. Be to, pirmiau minėti standartai yra pagrindas rengiant norminę dokumentaciją (ND), naudojamą apsaugoti nuo korozijos tam tikrų tipų vamzdynus, patvirtintus nustatyta tvarka ir suderinus su Rusijos Gosgortekhnadzor.
VUS izoliacija taikoma plieniniams elektriniu būdu suvirintiems ir besiūliams vamzdžiams, kurių standartinis dydis yra nuo 57 mm iki 1720 mm, kurie naudojami požeminiams naftos ir dujų vamzdynų, pramoninių vamzdynų, kompresorių, dujų paskirstymo, siurbimo ir siurblių kloti sklojant įvairiose klimato zonose esant aplinkos temperatūrai nuo -45 iki +60 °C. Labai sustiprinta izoliacija skirta išorinei plieninių vamzdžių apsaugai nuo korozijos nuo korozinių dirvožemių, atmosferos korozijos, biokorozijos, dirvožemio vandens ir klastingų srovių (kintamos ir pastovios).
Techniniai reikalavimai ir įrengimo technologija
Vamzdžiai su išorine trijų sluoksnių izoliacija, kurią gamina gamykla, taip pat atsparūs mechaniniam vamzdžio korpuso įtempimui iš išorės ir naudojami klojant vamzdynus naudojant kryptinio gręžimo metodą, kai vamzdžių stygos traukiamos per šulinius, taip pat klojant vamzdžius uolėtose dirvose su akmenukų ir žvyro intarpais. Svarbi šios izoliacijos savybė yra ekologinis saugumas aplinkai. Atrodo, kad tokio tipo danga, pagrįsta ekstruziniu polietilienu, pakeičia pasenusius vamzdžių apsaugos nuo korozijos metodus, pagrįstus bitumu, izoliacine mastika ir polimerinėmis lipniomis juostomis.
VUS izoliacijos įrengimo technologinis procesas: ateinantis vamzdžių patikrinimas, ar laikomasi GOST ar TU reikalavimų; vamzdžio išorinio paviršiaus kokybės kontrolė; paviršiaus sprogdinimas nuo rūdžių ir alyvos dėmių; išankstinis indukcinis šildymas ir išorinio vamzdžio paviršiaus chromavimas; pagrindinis indukcinis vamzdžio šildymas iki 150-200C; purkškite epoksidinę dangą; lipnaus pagrindo teptas ant vamzdžio; ekstruzinio polietileno naudojimas ant vamzdžio; izoliuotų vamzdžių aušinimas vandeniu ir dielektrinis dangos tęstinumo valdymas; nuvalykite vamzdžių galus nuo dangos; dangos ir žymėjimo priėmimo bandymai.
Dėl šiuolaikinės VUS išorinės izoliacijos technologijos gamykloje gauname: didelis polietileno VUS izoliacijos sukibimo laipsnis su vamzdžiu (ne mažiau kaip 35 N/cm2); didelis atsparumas katodiniam lupimui; padidėjęs dangos atsparumas mechaniniam įtempimui; geros dielektrinės charakteristikos (>5 kV); nepralaidus vandeniui, nėra drėgmės pralaidumo ir vandens prisotinimo; pagerintos dujotiekio veikimo charakteristikos nuo -45 °C iki +60 °C; VES tarnavimo laikas ne trumpesnis nei 35-50 metų.
Konstrukcijos ir pasirinkimai
Konstrukcijos Nr. 1: Trisluoksnė polimero danga (ne mažiau kaip 2 mm) su gruntu, karšto lydalo polimerų sluoksniu ir apsauginiu sluoksniu iš ekstruzinio polilofino. Konstrukcija Nr. 2: Dviejų sluoksnių polimeras su karšto lydalo polimerų sluoksniu ir apsauginiu ekstruzinio polietileno sluoksniu; skirta montuoti be tranšėjos. Konstrukcija Nr. 3: Kombinuotas polietileno juostos ir ekstruzinio polietileno pagrindu; polimerinis gruntas, vienas lipnios polietileno juostos sluoksnis, apsauginis sluoksnis iš polietileno. Konstrukcija Nr. 4: Polimerinė juosta su lipniu sluoksniu; sunkiai matoma tik dalis, su papildomu apsauginiu sluoksniu. Konstrukcija Nr. 5: Polimero-bitumo juostos vamzdžio skersmeniui iki 1020 mm; izoliacijos storis ne mažesnis kaip 4,0 mm; danga iš bitumo arba bitumo-polimero gruntų; ne mažiau kaip 2,0 mm storio polimero-bitumo juosta. Konstrukcija Nr. 7: Mastika; izoliacijos storis ne mažesnis kaip 7 mm; danga iš bitumo ar bitumo-polimero mastikos, papildyta stiklo pluošto sluoksniais.
Įrengimas aplinką saugančiose dangose
Ką reikia žinoti apie cinkuotas apsaugines dangas: galvanizuotas korpusas yra cilindro formos gaminys su drenažo šonkaulėmis ir montuojamas kaip apsauginis hidroizoliacinis apvalkalas ant atvirų vamzdynų su šilumą izoliuojančiu mineralinės vatos arba putų poliuretano apvalkalu, padengtu hidroizoliacine plėvele. Pagrindinė jų taikymo sritis buvo vamzdynų tiesimas šilumos trasoms. Taip pat izoliuoti vamzdžiai cinkuotuose dažnai naudojami kaip pakaitalai senoms šildymo linijoms. Be to, izoliacijos gaminiai sėkmingai naudojami šalto ir šilto vandens tiekimo tinklams, dujotiekiams ir naftos vamzdynams kloti.
Įrengimo reikalavimai, savybės ir specifikacijos: atviro vamzdynų klojimo atveju apsauginė danga spiraliniu būdu valcuotu apvalkalu iš 1-2 klasės plono lakštinio cinkuoto plieno; sienos storis 0,55-1,0 mm; išorinių skersmenių diapazonas 100-1600 mm; tiesių sekcijų ilgiai 8-12 m (priklausomai nuo skersmens).
Privalumai ir trūkumai
Privalumai: lengvas svoris, montavimo paprastumas, didelis stiprumas, ilgaamžiškumas, atitiktis priešgaisrinei saugai ir konstrukcijai, kompaktiškumas, estetiška išvaizda, galimybė naudotis tiek patalpose, tiek išorėje. Trūkumai: periodiškai tikrinti pažeidimus ir keisti pažeistas dalis į naujas, kai reikia. Taisyti reikia atsakingai ir laikantis standartų.
VUS izoliacijų naudojimo sritys
VUS izoliacija taikoma plieniniams vamzdžiams, kurių dydžiai nuo 57 mm iki 1720 mm, naudojami požeminiuose naftos ir dujų vamzdynuose, pramoniniuose vamzdynuose; taip pat tinka dėl techninių parametrų veiklos zonose su temperatūromis nuo -45 iki +60 °C. Ženkliai sustiprinta izoliacija skirta išoriniam vamzdžių apsaugojimui nuo įvairių korozijų, o išorinė trijų sluoksnių izoliacija pasižymi dideliu mechaninio įtempio atsparumu ir tinka kabelių ir vamzdynų klojimui kryptiniu gręžimu bei uolėtose vietovėse.
Kilus klausimams dėl aplinkos saugumo - šio tipo danga gali pakeisti senas bituminės izoliacijos technologijas. VUS izoliacijos konstrukcijos gali būti įvairios: triliepiai, dviejų sluoksnių, kombinaciniai ar mastikos pagrindu. Planuojant projektą, įvertinamas vamzdžio skersmuo, izoliacijos storis, montavimo vieta, temperatūros režimas ir paskirtis.
