Įsirenginėjant būstą ar remontuojant patalpas, lubos dažnai paliekamos paskutiniam etapui. Tačiau būtent čia galima sukurti išskirtinį rezultatą su gana paprastomis priemonėmis - pakabinamomis gipso kartono lubomis. Jos leidžia paslėpti elektros instaliaciją, ventiliacijos ortakius, įmontuoti įleidžiamus šviestuvus ar net pagerinti patalpos akustišką. Gipso kartono apdaila tampa populiariu lubų pamušalo metodu. Lubų apdailos kokybė priklauso nuo teisingo gipso kartono rėmo montavimo prie lubų. Dizainas turi įtakos dekoratyvinės apdailos tvirtumui ir ilgaamžiškumui. Rėmas sukuria erdvę tarp gipso kartono ir lubų, kuri yra gera ventiliacijai.

Pakabinamų lubų rėmo tipai ir medžiagos

Galite atlikti gipso kartono ar gipso kartono plokščių montavimą be rėmo struktūros. Yra sėkmingo klijų montavimo pavyzdžių. Rezultatas bus geras, jei lubos bus apsiūtos absoliučiai plokščiais faneros lakštais, medžio drožlių plokštėmis, nereikalaus kardinalaus derinimo, reguliuojant kampus ir lygį. Pakabinamų lubų rėmo naudojimas išsprendžia keletą problemų:

• Slepia lubų paviršiaus defektus;
• Pašalina šlaitus;
• Suformuoja laisvą erdvę tarp pakabos ir lubų;
• Kompensuoja dalį grindų deformacijų sezoninių temperatūros ir drėgmės svyravimų metu.

Gipso kartono lubų rėmas pagamintas iš kitokio guolio profilio. Karnizo gardelė, atsižvelgiant į užduotis, yra padaryta vieno ar dviejų lygių.

Medinis rėmas

Medinė dėžė gipso kartonui karkasiniame name. Medinė grotelė surenkama vieno lygio arba dviejų lygių versijoje. Tokie sprendimai priklauso nuo gipso kartono svorio, grubių lubų savybių. Daugeliui pastatų vienos eilės schema tinka, jei namo susitraukimas yra baigtas, o lubos neturi aštrių kritimų.

Medienos grebėstai naudojami privačiuose ar senuose namuose su medinėmis sijomis. Be lubų izoliacijos pakanka vienos eilės. Kitais atvejais rekomenduojama naudoti metalą, nes gipso kartono plokštės ir medienos išsiplėtimo koeficientai skiriasi, jie skirtingai reaguoja į drėgmę ir temperatūrą. Prieš surinkimą visos medinės dalys apdorojamos antiseptiku. Šio tipo apdaila nerekomenduojama patalpose, kurių drėgnumas didesnis nei 12%, kitaip rėmo sijos deformuosis nuo vandens.

Metalinis rėmas

Geležinis rėmas atsparus drėgmei, temperatūros pokyčiams, mikroorganizmams. Turint minimalius statybų įgūdžius, lengva surinkti patiems. Patogu naudoti metalinį pakabinamų lubų rėmą, kad būtų užtikrinta oro pagalvė, klojama izoliacija, garsui nepralaidūs kilimėliai. Tai yra geras būdas paslėpti elektros laidus, kabelių ryšius, santechniką.

Yra minusų:

• Metalinė pakaba užtrunka mažiausiai 10-12 cm nuo patalpos aukščio;
• Statyba užima iki pusės biudžeto riboms patobulinti.

GK plokštėms naudojamas vieno lygio arba dviejų lygių metalinis rėmas. Iš vienos eilės jis pagamintas iš U formos profilio. Dviejų lygių yra pagaminti iš abipus statmenų metalinių kreiptuvų eilučių.

Skersinį profilio išdėstymą paprastai naudoja patyrę meistrai, priešingai nei korio struktūra. Dviejų ar daugiau pakopų lubas sunku atlikti net naudojant metalinį profilį, tačiau jie atsiperka dėl savo pirminės išvaizdos.

Profilių tipai ir žymėjimas

Pirmas žingsnis - kokybiški, patikimi GKP profiliai. Be jų jokia lubų konstrukcija nelaikys. CD profiliai - pagrindiniai lubų karkaso elementai, laikantys gipso kartono plokštes. Jie montuojami skersai patalpos arba pagal plokščių kryptį. UD profiliai - perimetro profiliai, montuojami palei visas patalpos sienas, prie kurių tvirtinami CD profiliai. UA profiliai - sustiprinti profiliai, naudojami ten, kur reikia didesnio tvirtumo, pavyzdžiui, šviestuvams ar masyvesnėms konstrukcijoms laikyti. Profilio ilgį, storį ir tipą rinkitės pagal patalpos dydį ir konstrukcijos sudėtingumą. Patikrinkite, ar nėra įtrūkimų, nubyrėjusio tinko ar nestabilių vietų.

Profilio veislės darbui su gipso kartono plokštėmis:

• Lubos. Rusijos rinkoje pavadinimas yra PP. Europos versija - kompaktinis diskas.
• Lubų vadovas. Rusijos rinkoje vardas yra PN. Europos versija yra UD.

Struktūriškai medinis rėmas mažai kuo skiriasi nuo metalinio, jis naudojamas tik medinėms šiurkščioms grindims. Medžiagos pasirinkimas yra svarbi sąlyga. Kaip profilis tinka 40 * 40 mm strypas, o rėmo eilė, ant kurios tiesiogiai pritvirtinamas apvalkalas, yra pagaminta iš 60 * 30 mm juostos. Pirmoji eilutė prie lubų pritvirtinta kaiščiais. Antrasis yra ant savisriegių medienos varžtų. Sankryžoje pamušalui naudojamos medienos plaušų plokštės ir poveržlės. Su jų pagalba jie pasiekia visiškai plokščią antrosios medienos eilės paviršių.

Rėmo įrengimo instrukcija

Gipso kartono lakštų, pagamintų iš medžio ar metalo, pagrindas turi struktūriškai panašią schemą.

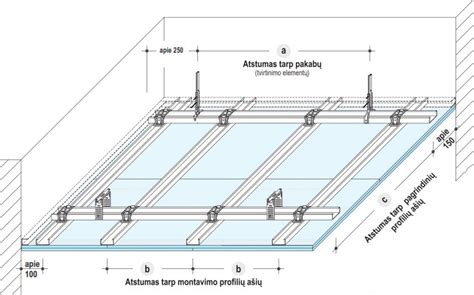

Vieno lygio rėmas

• Gido profilis. Su jo pagalba būsima bazė yra išlyginta plokštumoje.
• Nešiojimo profilis. Kartais tai vadinama redagavimu. Tinka į kreipiamąjį bėgį. Ląstelės dydis priklauso nuo siuvamo lakšto svorio, figūrų, nišų formos, dėžučių.
• Horizontalios sąramos yra trumpo profilio pjūviai tarp pagrindinio rėmo griovelių. Dėl jų naudojimo susidaro standus rėmas.
• Pakabos, pagamintos iš tvirtinimo juostos, dokų blokai - krabai. Juosta fiksuoja profilį prie lubų, „krabai“ sujungia profilio laikiklius.

Dviejų lygių rėmas

Dviejų lygių rėmelyje jungtys naudojamos profilio lygiams išlaikyti.

Parengiamieji darbai ir žymėjimas

Parengiamąjį darbą daugiausia sudaro senos dangos išmontavimas. Norėdami įdėti lubų rėmą iš gipso kartono profilio, būtina atlikti daugybę darbų. Betoninės lubos turėtų būti atlaisvintos nuo kalkių, gipso, kad pastebėtų įtrūkimus, juos pažymėtų ant lubų ir, jei įmanoma, sutvarkytų. Inkaro taškas gali sutapti su įtrūkimu, todėl inkaras bus atlaisvintas. Esant apkrovai, gipso kartonas gali jį ištraukti iš tarpo. Ruošiant paviršių, pašalinamos visos pelėsių ir grybų dėmės. Pagrindo paviršius apdorojamas antiseptiku.

Apskaičiuokite: išmatuokite atstumus, paruoškite montavimo schemą. Pažymėkite lubas. Paruoškite, pirkite, laikykite medžiagas. Iškirpkite, pritvirtinkite profilį. Medinis rėmas papildomai padengtas antiseptiku. Tvarkant pagrindą, iš anksto sudaroma schema, atliekamas skaičiavimas. Sudarant skaičiavimą, jie nustatomi pagal profilio tipą - mediniai arba geležiniai.

Vielinio rėmo žymėjimo taisyklės

Atlikę parengiamuosius darbus, jie eina į žymėjimą pagal parengtą schemą. Tam naudojamas pjaustymo kordas arba dailininko siūlai. Anksčiau parengta schema perkeliama į lubas iš popieriaus arba iš elektroninio laikiklio. Profilių ir pakabų perėjimo vietos yra pažymėtos.

Pats žymėjimas vyksta taip:

1. Pagal schemą nustatykite lubų lygį.
2. Nukreipkite atidėtą lygį iki visų lubų, pažymėdami profilio perėjimo taškus.
3. Nuo pirmojo ženklo kiekviena kryptimi 60 cm atstumu jie kala vinimi, stebėdami lygį, tada - vienodai išilgai visos sienos.
4. Tarp žymių išilgai sienos perimetro ištraukiamas siūlas, kuris bus pagrindinis bėgių lygio rodiklis.
5. Tada siūlas traukiamas tarp priešingų ženklų taškų, kad būtų sukurtos kreipiančiosios linijos. Svarbu teisingai pažymėti pagal medžiagos lapo dydį.

Reikalingi įrankiai ir medžiagos

Norėdami pasiruošti diegimui, jums reikės įrankių:

• Ruletė;
• Pieštukas;
• Siūlas ar kordas;
• Burbulo ar lazerio lygis;
• Vinys arba varžtai;
• Plaktukas, atsuktuvas.

Profilis supjaustomas iš anksto arba vietoje.

Įrankiai darbui

Įrankiams naudingi įrankiai:

• Perforatorius skylėms kaiščiams daryti, kreipiamosioms, pakaboms tvirtinti.
• Gręžtuvas su grąžtais metalui. Montuojant medinį rėmą - ant medžio.
• Atsuktuvas.
• Plaktukas, žirklės, metalo pjūklas.

Profilius sujungti vienas su kitu yra patogu naudoti pjaustytuvu. Jis tvirtina metalą geriau nei maži varžtai.

Medžiagos darbui

• Guolių ir kreipiamieji profiliai;
• Tvirtinimo detalės - metaliniai varžtai, kaiščiai, krabai, pakabos;
• Tvirtinimo arba sklendės juosta;
• Pagal poreikį reguliuojamos pakabos;
• Gipso kartono lakštai.

U formos laikikliai yra iš anksto perforuoti per visą ilgį, lengvai sulenkiami tvirtinimo vietoje. Greita pakaba - reguliuojamas tvirtinimas, tvirtinime yra stipinai. Jis tvirtinamas dviejų sulenktų plokščių tarpikliu. Tai būtina jungiant dalis, kai neįmanoma naudoti tiesioginės pakabos. Kryžminis krabas naudojamas guolių profilių sąramų vietose. Pritvirtinkite juos stačiu kampu. Tvirtinama mažais varžtais.

Profilio jungtis tvirtinama savisriegiais. Profilinė jungtis - plokštė su skersinės bėgio formos kartojimu, jungiančia jos dalis pratęsimui. Tvirtinamos grioveliuose, tvirtinamos savisriegiais.

Montavimo procesas

"Pasidaryk pats" diegimo instrukcijos

Paruošus medžiagas ir įrankius, grotelės apskaičiuojamos pagal profilį. Norėdami apskaičiuoti išilginio profilio skaičių, padalykite kambarį plotį iš 0,5 m tvirtinimo laiptelio. Suskaičiuokite sijų skaičių gabalais. Skersinės sijos skaičiuojamos tvirtinimo žingsniu 0,5 m. Padalinkite ilgį po žingsnį, padauginkite iš išilginių juostų skaičiaus. Skaičiuokite skaičių gabalais. Skersinių tvirtinimo elementų pakopa gali būti padidinta, kad būtų sutaupytos medžiagos iki 0,7-0,8 m. Internete galite pritaikyti skaičiavimą per programą „Skaičiuotuvas GKL luboms apskaičiuoti“.

Iškirpti žirklėmis, trintuvu, metaliniu pjūklu, reikiamo ilgio dydžiu.

Gipso kartono rėmo lubų tvirtinimo technologija

Kad lubos būtų lygios, rėmas patikrinamas lygiu. Figūruoto pjovimo pabaigoje jie pradeda tvirtinti rėmą. Ji turėtų būti aiškiai horizontali. Iš įrankių naudojami savisriegiai sraigtai, atsuktuvas, nivelyras, perforatorius. Parengtas profilis: lubos PP 60/27, PN 28/27 vadovas.

1. Patikrinkite iš anksto pažymėtų tvirtinimo elementų lygį. Rėmas turėtų kabėti griežtai horizontaliai.
2. Išilgai perimetro, stebint lygį, kreipiamieji profiliai kaiščiais tvirtinami į paruoštas skyles.
3. Pradedami tvirtinti išilginiai profiliai. Norėdami tai padaryti, traukite siūlą tarp būsimo pagrindo žymių, ant lubų pažymėkite pakabų tvirtinimo taškus.
4. Pakabos fiksuojamos kaiščiais į padarytas skylutes - U formos plokštės iš perforuoto profilio. Tvirtai pritvirtintas palei žymėjimo siūlą, kuris nurodo rėmo padėtį gipso kartono tvirtinimui.
5. Profilis prisukamas ant U formos laikiklio savisriegiais. Stebėkite lygį išilgai sriegio: jo neturėtų traukti medžiaga. Patikrinkite pakabos tolygumą išilginiais, skersiniais sriegiais. Tada pritvirtinami likę profiliai. Pagrindinė sistema yra paruošta.
6. Tęskite skersinius su krabais. Krabai prie profilio gręžiami savisriegiais ir grąžtu.
7. Pabaigoje patikrinkite tolygumą, traukdami siūlus išilgai žymių. Jie neturėtų būti ištempti. Jei reikia, pataisykite atskiras sritis. Rėmas paruoštas.

Gipso kartono plokščių montavimas

Gipso kartono ir gipso pluošto plokščių tvirtinimas atliekamas daugiausia per guolių profilius. Glaistymo patogumui kraštas, esantis šalia sienos, yra apipjaustomas. Tvirtinimui GKL lakštai montuojami pagal projektą naudojant teleskopinį keltuvą ar atramas. Tada jie prisukami prie rėmo savisriegiais varžtais su galutiniu reguliavimu. Dėl galimo įtrūkimo negalima tvirtinti lakšto arti krašto.

Šilumos ir garso izoliacijos montavimas atliekamas kartu su kiekvieno apvalkalo lakšto montavimu. Apskaičiuojant apkrovą atsižvelgiama į izoliacinio sluoksnio storį, svorį. Gretimi lakštai tvirtinami bent jau nuo guolio profilio pakopos. Nuo plokščių galų ties jungtimis nuožulnumas pašalinamas 2/3 lakšto storio. Medžiagos lakštai tvirtinami savisriegiais, kurių atstumas yra 150 mm.

Pritvirtinimo atstumas iki lapo krašto:

• Gipso kartono plokštėms - ne mažiau kaip 15 mm nuo nupjauto krašto, ne arčiau kaip 10 mm nuo klijuoto kartono.
• Gipso pluošto medžiagoms - 10 mm nuo krašto.
• Gipso pluošto plokštes nuo 12,5 mm galima tvirtinti dideliu 200 mm žingsniu. Statybinės lentos tvirtinamos prie rėmo TN varžtais, o pluošto plokštės - MN savisriegiais.

Montavimo etape paruošiama apšvietimo įtaisų laidai iš artimiausios jungties dėžutės. Laidų įtaisui reikalingas profilis su skylėmis elektros laidams.

Dažniausiai pasitaikančios klaidos

Norint geriausių rezultatų, gipso kartono profiliai turi būti sumontuoti kruopščiai, be klaidų. Deja, jų kartais pasitaiko net patyrusiems meistrams: šios klaidos vėliau atsiliepia tiek lubų išvaizdai, tiek jų eksploatacijai.

• Per dideli atstumai tarp CD profilių. Tai viena dažniausių problemų. Jei profiliai išdėstyti rečiau nei reikia, plokštės ima linkti, o ant glaisto siūlių atsiranda įtrūkimų.
• Nelygus karkasas. Tai lemia nelygumus lubose ir plyšius sandūrose. Kiekvieną profilių jungimą tikrinkite gulsčiuku ar lazeriu.
• Nepaliekama tvirtinimų šviestuvams. Nepasirūpinus papildomais tvirtinimais šviestuvams, vėliau jų montuoti nebus kur.
• Neu­žtenka vietos laidams, ortakiams. Nepalikus vietos laidams ar ortakių angoms, reikės ardyti konstrukciją.
• Varžtai sriegiami per giliai. Per giliai įsukti varžtai pažeidžia gipso paviršių. Dėl to ilgainiui atsiranda įtrūkimai ar skilimai.

Svarbūs patarimai ir gudrybės

Vieno lygio lubos - populiariausias variantas, kai reikia greito ir nebrangaus būdo sukurti lygias lubas. Dviejų lygių lubos tinka formuojant skirtingų aukščių zonas, nišas ar perėjimus. Tai gera išeitis, kai norisi vizualiai pagyvinti erdvę arba paslėpti šviestuvų nišas, ortakius ar kabelius.

1. Palei pažymėtą liniją prie sienų montuokite UD profilius. Juos tvirtinkite kaiščiais ir varžtais kas 40-50 cm.

2. CD profiliai montuojami tarp UD profilių. Jei planuojate kloti vieną gipso sluoksnį, CD profilius dėkite kas 40 cm, jei du sluoksnius - kas 30 cm. CD profiliai tarpusavyje jungiami jungtimis arba laikikliais.

3. Tose vietose, kur kabinsite šviestuvus ar ventiliacijos groteles, reikės papildomų profilių ar sutvirtinimų.

Kai karkasas jau tvirtai stovi savo vietoje, pats laikas imtis gipso kartono plokščių montavimo. Pirmiausia plokštės keliauja prie lubų. Pradėkite nuo vienos patalpos pusės ir judėkite iš eilės. Plokštės tvirtinamos prie CD profilių specialiais savisriegiais gipso kartono varžtais. Varžtų ilgis priklauso nuo gipso storio, bet dažniausiai naudojami 25 mm ilgio. Sukant svarbu jausti tinkamą momentą - varžtas turi įsmigti į plokštę tiek, kad šiek tiek prasmegtų į paviršių, bet neperplėštų gipso kartono popieriaus. Tarp plokščių palikite 3-5 mm tarpą. Jo reikia, nes gipso kartonas „vaikšto“ priklausomai nuo temperatūros ir drėgmės pokyčių patalpoje. Dar viena svarbi detalė - ekspertai pataria sukti varžtus nuo plokštės kraštų link centro. Jei lubose suplanuotos šviestuvų ar ventiliacijos angos, prieš kabinant plokštę pažymėkite jų vietas ir iš karto išpjaukite reikiamo dydžio skylutes.

Gipskartonio lakštai turėtų būti žymimi aliuminio, anksčiau išvalyto nuo užteršimo, taisykle. Pagal taisyklę (arba lentjuostę) atliekama 2-4 mm gylio įbrėžimo linija. Tam naudojamas aštrus konstrukcinis peilis. Gipskartonio lakštas su įbrėžimo linija dedamas ant stalo krašto ir staigiu, užtikrintu judesiu perlaužiamas. Šviestuvų žymėjimas atliekamas prieš baigiamąjį dažymą. Tai padės išvengti galimų dėmių, o žymės bus paslėptos po šviestuvais.

Patarimas! Pakabinamų lubų iš gipso kartono įrengimo technologija, kuri buvo aprašyta ir iliustruota šiame straipsnyje, leis pasiekti norimą rezultatą, jei atidžiai vykdysite instrukcijas.
