Grindų šiltinimas yra konstrukcinė būtinybė įrengiant pirmojo aukšto atitvarą ant grunto ar šiltinant perdangą. Gruntas veikia kaip didelės šiluminės talpos masė, kurios temperatūra didžiąją metų dalį yra žemesnė už vidaus patalpų temperatūrą. Nesant šilumos izoliacijos, tarp grindų konstrukcijos ir grunto vyksta nuolatinis šilumos perdavimas. Šilumos izoliacijos sluoksnis grindyse riboja šį srautą ir leidžia suformuoti projektinius grindų šiluminės varžos parametrus. Izoliacija taip pat turi būti atspari ilgalaikėms apkrovoms, nes grindų konstrukcija perduoda eksploatacines ir konstrukcines apkrovas į pagrindą. Todėl grindų šiltinimo konstrukcijoje naudojamas reikiamo gniuždymo stiprio ir projektinio storio polistireninis putplastis. Jo tipas ir sluoksnio storis parenkami pagal apkrovų lygį, pastato paskirtį ir energinio naudingumo reikalavimus.
Dažniausiai grindų šiltinimui naudojama medžiaga yra polistireninis putplastis. Jis turi puikias šilumos izoliacines savybes, turi aukštą laikančiąją gebą, neįgeria vandens, nekeičia parametrų. Aukštos kokybės polistireninį putplastį gamina „Kauno šilas“, kartu su jų specialistais parengtas šis straipsnis. Pamato pado įrengimas yra pirmasis žingsnis įrenginėjant grindis ant grunto: pamatas turi būti stabilus, vienalytis ir pakankamos laikomosios gebos nesvarbu, ar tai skaldos/žvyro sluoksnis, ar EPS 200 sluoksnis.
Pamato pado įrengimas
Pirmojo aukšto grindys individualiuose namuose dažniausiai įrengiamos tiesiogiai ant grunto. Tokia sistema reikalauja tinkamai paruošto pagrindo, nes nuo jo priklauso visos konstrukcijos stabilumas. Pirmiausia pašalinamas augalinis sluoksnis ir išlyginama statybos aikštelė. Pamato pado patikimumą lemia grunto būklė ir jo paruošimo kokybė. Konstrukcija turi remtis į stabilų, vienalytį ir pakankamos laikomosios gebos pagrindą. Aptikus silpną, supiltinį ar durpingą gruntą, jis iškasamas ir pakeičiamas mineraline medžiaga. Kartais gali būti poreikis poliu, kad pasiekti tvirtą gruntą.
Pagrindas po pamato padu gali būti formuojamas iš skaldos arba žvyro - pasirinkimas priklauso nuo grunto savybių ir apkrovų. Skalda dėl kampuotos frakcijos turi geresnį tarpusavio susirišimą ir didesnį šlyties atsparumą, todėl tinka sudėtingesnėms sąlygoms ar didesnėms apkrovoms. Žvyras yra ekonomiškesnė alternatyva ir tinkamas sprendimas stabiliose, pakankamos laikomosios gebos grunto sąlygose. Abu variantai užpildomi sluoksniais ir tankinami mechaniniu būdu. Vieno tankinamo sluoksnio storis ribojamas, kad būtų užtikrintas vienodas tankis ir neliktų tuštumų.
Ant paruošto pagrindo įrengiamas padas. Jo paskirtis - paskirstyti apkrovas į gruntą ir suformuoti standų atramos paviršių tolimesnei konstrukcijai. Gali būti padas iš betono arba EPS 200. Betoninio pado betono klasė, pado storis ir armatūros kiekis nustatomi pagal projektinius skaičiavimus. Armatūra pakeliama nuo pagrindo, kad būtų suformuotas apsauginis betono sluoksnis. Sprendiniuose, kuriuose siekiama sumažinti šilumos tiltą pamato zonoje, po betoniniu padu gali būti montuojamas didelio gniuždymo stiprio polistireninis putplastis, pavyzdžiui, EPS 200. Tokiu atveju pagrindo paruošimo kokybė tampa ypač svarbi, nes izoliacijos sluoksnis turi remtis į lygų ir tolygiai sutankintą paviršių. EPS 200 parenkamas dėl pakankamo ilgalaikio gniuždymo stiprio, leidžiančio perduoti apkrovas į gruntą be reikšmingų deformacijų. Pamato padas iš EPS 200 eliminuoja visus šilumos tiltelius. Tai idealus sprendimas lengvų konstrukcijų namams. Ar toks pamato padas tinka jūsų namui turi atsakyti konstruktorius atsižvelgiant į statinio ir grunto parametrus. EPS 200 polistireninį putplastį galima įsigyti UAB „Kauno Šilas“.
Pamato šiltinimas
Dabar dažniausiai įrengiami juostiniai pamatai, rečiau plokštuminiai. Juostiniams pamatams dažnai naudojami betoniniai blokeliai, montuojami ant pamatų pagalvės. Blokeliai armuojami ir užpilami betonu. Sukietėjus betonui, pamatai iš išorės ir vidaus šiltinami polistireniniu putplasčiu.

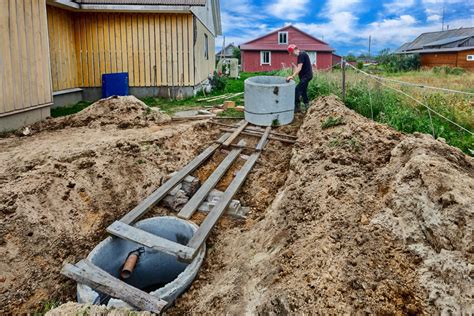

Po pamatų įrengimo išvedžiojamos komunikacijos. Vandentiekio ir nuotekų vamzdžiai klojami grunte, pasiekiant projektinius taškus. Jeigu gruntas nestabilus, po vamzdžiais formuojamas 10-20 cm storio skaldos arba žvyro sluoksnis, kuris tankinamas. Vamzdžiams apsaugoti nuo deformacijos naudojamas 0-4 mm frakcijos smėlis. Smėlis pilamas ir tankinamas sluoksniais iki 15 cm. Žvyras tankinamas mechaniniu būdu, paviršius išlyginamas iki projektinės altitudės. Aukštis turi būti suderintas su planuojamu grindų sluoksnių storiu ir durų ar langų apačia.
Plėvelė po grindimis
Ant sutankinto žvyro klojamas atskirimasis sluoksnis. Jo paskirtis - izoliuoti birų pagrindą nuo šilumos izoliacijos. Tam naudojama 200 mikronų polietileno plėvelė arba geotekstilė. Medžiaga klojama su 20-25 cm perdengimu. Siūlės neklijuojamos, nes šis sluoksnis neatlieka sandarios hidroizoliacijos funkcijos.
Pamato šiltinimas su EPS grindimis
Grindų šilumos izoliacijai naudojamas polistireninis putplastis, kurio gniuždymo stipris parenkamas pagal apkrovas. Žymėjimas EPS 70, EPS 80, EPS 100 ar EPS 200 rodo medžiagos atsparumą gniuždymui kilopaskaliais, esant 10% deformacijai. Įvertinus ilgalaikį valkšnumą, galima laikyti, kad EPS 70 tinkamas apkrovoms iki apie 2100 kg/m², EPS 100 - iki apie 3000 kg/m². Gyvenamųjų patalpų grindims dažniausiai pakanka EPS 70 ar EPS 80. Garažuose ar patalpose su didesnėmis apkrovomis naudojamas EPS 100. Archyvams, sandėliams ar pramonės patalpoms - EPS 200. Tarp medinių lagų pakanka EPS 50, nes apkrova tiesiogiai izoliacijos neveikia. Plokštės klojamos taip, kad siūlės nesutaptų; viršutinis sluoksnis turi dengti apatinio sluoksnio sandūras mažiausiai per 20 cm. Plokštės gali būti pjaustomos peiliu, pjūklu ar specialiomis kaitinamomis staklėmis.
Šilumos izoliacijos storis grindims ant grunto
Grindų ant grunto konstrukcijoje šilumos izoliacijos sluoksnis skaičiuojamas pagal reikalaujamos grindų šiluminės varžos (R) ir naudojamo polistireninio putplasčio deklaruojamą šilumos laidumo koeficientą (λD). Skaičiavimas atliekamas pagal formulę R = d / λ. Aukštos energinės klasės pastatuose grindų konstrukcijos projektinė šiluminė varža artėja prie 8 m²K/W. Naudojant įprastą baltą EPS (λ ≈ 0,037-0,038 W/mK), toks rodiklis pasiekiamas tik su 30-40 cm sluoksniu. Naudojant grafitinį EPS (λ ≈ 0,031-0,032 W/mK), reikalingas storis mažesnis. Toliau pateikiami orientaciniai sluoksnių storiai grindims ant grunto, kai šilumos izoliacija montuojama po armuoto betono sluoksniu: EPS 70 26-36 cm, EPS 80 25-34 cm, EPS 100 24-32 cm, Neo EPS 70N 21-30 cm, Neo EPS 80N 21-29 cm, Neo EPS 100N 21-29 cm. Grafitinio EPS vartojimas leidžia sumažinti aukštį 3-6 cm. Jei namas renovuojamas ir riboja patalpų aukštį, galima montuoti mažesnį sluoksnį, bet tuo atveju grindų šiluminė varža neatitiks aukštos energinės klasės reikalavimų.
Izoliacija montuojama mažiausiai dviem sluoksniais. Siūlės tarp sluoksnių negali sutapti. Rekomenduojamas minimalus siūlių persidengimas - 200 mm. Klijuoti tarpusavyje neprivaloma, jei paviršius lygus ir apkrovos tolygios, tačiau praktikoje meistrai dažnai suklijuoja plokštes montavimo putomis, kad sumažintų plokščių judėjimą betonavimo metu. Betono sluoksnis virš šilumos izoliacijos: ant įklotos EPS plokštės montuojamas armuotas betono sluoksnis. Polietileno plėvelė virš EPS naudojama tik tada, kai grindų konstrukcija projektuojama kaip plaukiojanti arba kai reikia suformuoti sandarų garo barjerą. Jei projektas to nenumato, betonas gali būti liejamas tiesiai ant izoliacijos. Armatūros tinklas turi būti pakeltas nuo polistireninio putplasčio, kad atsidurtų apatinėje betono sluoksnio dalyje.
Šildomų grindų įrengimas po šildomomis grindimis

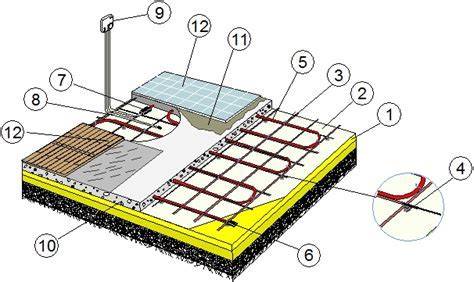

Šildomų grindų konstrukcinė šiltinimo dalis tokia pati. Tik virš polistireninio putplasčio įrengiama speciali atspindinti ir garo izoliacinė plėvelė. Ji sudaro sandarų sluoksnį ir riboja drėgmės patekimą į konstrukciją iš betono pusės. Atspindintis paviršius nukreiptas į viršų. Plėvelė klojama su 100-150 mm perdengimu, siūlės sandarinamos aliuminine arba tam skirta montavimo juosta. Ant šio sluoksnio montuojami šildymo vamzdeliai - jie tvirtinami prie armatūros tinklo plastikaisin laikikliais arba į sistemines plokštes su fiksatoriais. Dažniausiai taikomas įbetonavimo metodas. Vamzdžių žingsnis parenkamas pagal šilumos nuostolių skaičiavimą, praktikoje 100-200 mm. Betono sluoksnis turi pilnai apgaubti vamzdžius. Minimalus storis virš vamzdžio - 30 mm, rekomenduojama apie 45 mm. Perimetre montuojama kompensacinė juosta, kad betono deformacijos nebūtų perduodamos sienoms.
Elektrinis grindinis šildymas
Aukštos energinės klasės pastatuose, kur šilumos poreikis mažas, ekonominiai sprendimai gali būti elektriniai šildymo kilimėliai po plytelėmis arba plėvelės po plaukiojančia danga. Šildomos grindys reikalauja mažesnės akumuliacinės masės, todėl greičiau reaguoja į temperatūros pokyčius. Tačiau elektrinės sistemos reikalauja atitinkamo valdymo ir energetinio įsivertinimo.
Grindų šildymo projektavimas, skaičiavimai ir valdymas
Grindų šildymo projektas ir skaičiavimai yra būtini norint užtikrinti tinkamą šilumos paskirstymą. Projektas atsižvelgia į grindų dangos šilumines charakteristikas, baldų išdėstymą, patalpos šilumos nuostolius ir norimą patalpų komfortą. Projektuojant grindų šildymą būtina žinoti: pastato šilumos poreikį, nuostolius, grindų pagrindo šiluminę varžą, vamzdelių skersmenis, išdėstymo tankį, betono sluoksnio storį ir grindų dangos šiluminę varžą. Efektyviam naudojimui numatomi atskiri kontūrai arba kelios grandinės su atskirais pasipriešinimo balansavimo prietaisais.

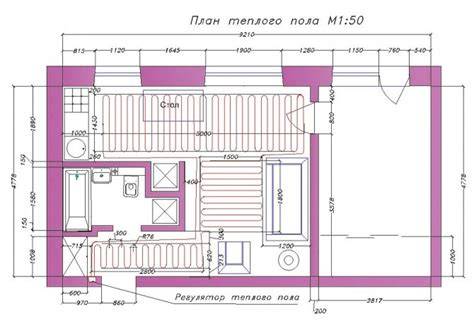

Siekiant užtikrinti vienodą vandens temperatūrą ir skirtingoms patalpoms suteikti skirtingą šildymo galią, svarbu projektuoti kontūro išdėstymą pagal šilumos nuostolių skaičiavimus. Paprastai voniose vamzdeliai vyniojami kas 10 cm, o kitose patalpose - kas 15-20 cm. Didesnėse patalpose gali prireikti reguliuojamo kolektoriaus su keliais kontūrais. Atsižvelgiant į COP (šilumos siurblio efektyvumą), optimalu išlaikyti vienodą vandens temperatūrą ir atitinkamai koreguoti srautų pasiskirstymą.
Skaičiavimai gali būti atlikti įvairiais būdais: rankiniu būdu naudojant formules Mk = 1,2 × Q (kur Mk - reikalinga šildymo kontūro šilumos perdavimo galia, Q - šilumos nuostoliai), arba su kompiuteriniais skaičiuotuvais. Svarbu įvertinti temperatūros siūlių vietas ir vamzdžių atsargas, siekiant užtikrinti ilgaamžiškumą ir stabilų sisteminį darbą. Temperatūrines siūles įrengiamos patalpose didesnėmis nei 40 m² ploto ar ilgesniais sienų matmenimis.
Šilumos nuostolių skaičiavimai ir medžiagos pasirinkimas
Šilumos nuostolių skaičiavimas yra pagrindinė grindų šildymo projekto dalis. Jis apima sienų, lubų, durų, langų šilumos atsparumo įvertinimą, atsižvelgiant į išorės ir vidaus temperatūrų skirtumus. Žinant šilumos nuostolius, galima nustatyti kontūro ilgį ir vamzdžių išdėstymą. Formulė Q = (1 / R) × (tvn - tn) × (1 + β) × S naudojama elementų šilumos nuostolių skaičiavimui, kur R yra medžiagos šiluminė varža, S - ploto matas, β - klimato nuostoliai.
Shiluminė varža (R) gaunama iš d/λ, kur d - sluoksnio storis, λ - šilumos laidumo koeficientas. Danga grindims suteikia papildomą šiluminę varžą, todėl svarbu rinktis tinkamas grindų dangas pagal jų šiluminę varžą. Pavyzdžiui, keraminės plytelės ar PVC dangos turi žemesnį šilumos laidumą, o storesnės medienos ar kilimų dangos - didesnę varžą. Reikšminga yra bendro grindų dangos įtaisymo, plokščių ir šilumos izoliacijos visuma.
Thermo plokštės ir šildymo plokštės: modernūs sprendimai
Thermo plokštės gali būti montuojamos tiesiai ant grunto arba ant lygaus putplasčio pagrindo. Jos turi užraktus, užtikrinančius plokščių sandarumą ir laidumo efektyvumą. Thermo plokštės leidžia iki kelių kartų greičiau įrengti grindų šildymą, nes nereikia armuoti tinklelio ir papildomų tvirtinimų. Plokštės užtikrina stabilų vamzdelių laikymą, o betonu dengiant vamzdžius gaunamas tolygus šilumos paskirstymas.
Thermo plokštės gali būti montuojamos ant sutankinto grunto arba ant putplasčio plokščių pakloto, priklausomai nuo grunto, energijai ir projekto. Svarbu, kad pagrindas būtų stabilus, o tiesiogiai ant grunto kloti plokštes gali iššalinti didelis šilumos nuotikis į gruntą.
Grindų šildymo valdymas
Valdymas yra paprastas ir efektyvus: kai patalpoje pasiekiama norima temperatūra, uždaroma šilumnešio cirkuliacija kontūre. Dažniausiai naudojami kolektoriai su automatinio srauto reguliavimo funkcija (Automatic Flow Control, AFC). AFC leidžia palaikyti reikiamą srautą ir temperatūrą kontūruose bei patalpose. Tokios sistemos ypač naudingos renovuojamose patalpose, kur yra keli šilumos šaltiniai ir įvairių prietaisų mišinys. AFC vožtuvai lengvai sureguliuojami ir iškart stabilizuoja srautus, todėl nereikia papildomos balansavimo armatūros.
Be to, svarbu palaikyti švarą ir statinį slėgį sistemoje: separatoriai atskiria mikroburbulus ir nešvarumus, užtikrindami ilgesnį komponentų tarnavimo laiką. Oro ir nešvarumų separatoriai montuojami prie kolektoriaus įleidimo angos, o kai kuriais atvejais naudojami mikro burbulų atskirtuvai, pvz., Zeparo ZUV/ZUM.
Ar galima grindų šildymą įrengti savo jėgomis?
Taip, grindų šildymo skaičiavimai gali būti atlikti savarankiškai naudojant formulėmis pagrįstas skaičiuotuvų programas ir papildomus skaičiavimus rankiniu būdu. Svarbu nuspręsti dėl vamzdžių skersmenų, jų išdėstymo tankio, kontūro ilgį ir šilumos nuostolių. Tačiau profesionalų patarimai ir projektavimo dokumentai padeda išvengti klaidų, ypač didesniuose plotuose ar renovacijose.
