Pramoniniu budu izoliuoti PUR plieniniai vamzdžiai ir jų alkūnės, atramos bei jungtys

Anot pateikto sąrašo, pagrindinis dėmesys skiriamas pilnai iš anksto izoliuotų PUR plieninių vamzdžių komplektacijai centralizuotam šildymui, šaldymui ir pramoninėms reikmėms. Sudėtinė jų konstrukcija - plieninis vamzdis, poliuretano (PUR) izoliacija ir HDPE apvalkalas su nuotėkio kontrole, kurios dėka sumažėja šilumos nuostoliai ir užtikrinamas patikimas ilgaamžiškumas. Papildomas difuzijos barjeras apsaugo izoliaciją nuo senėjimo ir palaiko mažus šilumos nuostolius viso vamzdynų tarnavimo laikotarpio metu.

Produkto aprašymas ir sandaros principas

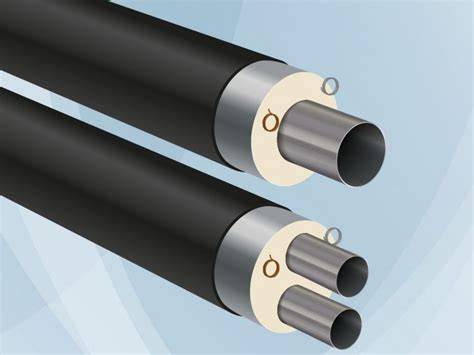

Pramoniniu būdu izoliuotos PUR plieninės vamzdžių sistemos sudaro:

• Plieninis vamzdis - atsparus mechaniniams krūviams ir spaudai;
• POLIURETANO (PUR) izoliacija - užtikrina efektyvų šilumos srauto valdymą;
• HDPE apvalkalas - apsaugo nuo išorinių poveikių, suteikia mechaninį stabilumą;
• Nuotėkio kontrolės sistema - užtikrina, kad sudėtingose sistemos dalyse neprarastų šilumos;
• Difuzijos barjeras - apsauga nuo izoliacijos senėjimo;
• Dvigniai (du plieniniai vamzdžiai viename HDPE apvalkale) variantai - dar labiau tuština šilumos nuostolius ir užtikrina papildomą patikimumą;

Pagal duomenų sąrašą, elementai įsigyjami tiek ilgių, tiek skirtingų skersmenų deriniais, pritaikant prie specifinių įrenginių ir sistemos reikalavimų:

Vamzdžių ir jungčių asortimentas

Vamzdžių dydžiai ir kiekiai apima platų spektrą, pritaikomą centralizuotam šildymui, vėsinimui ir pramoninėms reikmėms. Pagrindiniai dydžiai:

• DN 40/110 mm - 672 m vamzdžių, 26 vnt. 90 laipsnių alkūnių, 26 vnt. nejudimos atramos, 45 kompletų Terminė jungtis (dvigubo sandarumo);
• DN 50/125 mm - 1152 m vamzdžių, 30 vnt. 90 laipsnių alkūnių, 20 vnt. nejudimos atramos, 45 komplektai Terminė jungtis;
• DN 65/140 mm - 1020 m vamzdžių, 26 vnt. alkūnių, 18 vnt. nejudimos atramos, 40 komplektų terminės jungtys;
• DN 80/160 mm - 600 m vamzdžių, 20 vnt. alkūnių, 20 vnt. nejudimos atramos, 40 komplektų terminės jungtys;
• DN 100/200 mm - 480 m vamzdžių, 14 vnt. alkūnių, 8 vnt. nejudimos atramos, 28 komplektai terminės jungtys;
• DN 125/225 mm - 228 m vamzdžių, 10 vnt. alkūnių, 6 vnt. nejudimos atramos, 22 komplektai terminės jungtys;
• DN 150/250 mm - 300 m vamzdžių, 12 vnt. alkūnių, 6 vnt. nejudimos atramos, 15 komplektų terminės jungtys;
• DN 200/315 mm - 252 m vamzdžių, 10 vnt. alkūnių, 6 vnt. nejudimos atramos, 15 komplektų terminės jungtys;
• DN 250/400 mm - 204 m vamzdžių, 12 vnt. alkūnių, 4 vnt. nejudimos atramos, 22 komplektai terminės jungtys;
• DN 300/450 mm - 60 m vamzdžių, 4 vnt. alkūnių, 4 vnt. nejudimos atramos, 4 komplektai terminės jungtys;
• DN 400/560 mm - 60 m vamzdžių, 4 vnt. alkūnių, 2 vnt. nejudimos atramos, 12 komplektų terminės jungtys;

Alkūnės (90 laipsnių) yra įvairių dydžių ir L ilgių: L-1,0x1,0 m, L-1,2x1,0 m, L-1,3x1,3 m, L-1,6x1,6 m ir L-1,5x1,0 m su įvairiomis DN dydžių kombinacijomis. Taip pat siūlomos redukcijos (L-1,0 m) įvairiems srauto poreikiams bei trišakiai su 45 laipsnių atšaka, skirtingoms kombinacijoms DNxDNx20/40-80/160 mm ir kt., iki net kompleksinių dviejų dydžių trišakiai. Tai leidžia kurti daugybę tinkamų mazgų be papildomų sujungimų.

Specialūs komponentai ir jų taikymas

Rodyti galinio sandarinimo žiedai, sieninio įvado įvorės, rutulinė įvirinama uždaromoji armatūra ir kt. skirtingoms vamzdžių konfigūracijoms:

• Galiniai sandarinimo žiedai - DN 40/110 mm iki DN 150/250 mm, įvairių dydžių kiekių;
• Sieninio įvado įvorės - nuo DN 40/110 iki DN 500/630 mm;
• Rutulinė įvirinama uždaromoji armatūra pilno pralaidumo su PUR izoliacija ir drenažiniu ventiliu nerūdijančio plieno - L-1,5 m;
• Purmą konfigūruojančios trišakiai su 45 laipsnių atšaka - įvairių kombinacijų (DN 40/110x40/110 iki DN 300/450x80/160 mm);
• Redukcijos, trišakiai ir kiti jungiamieji elementai - skirtingos konstrukcijos ir ilgio galimybės;

Konceptualios naudojimo sritys

Pramoniniu budu izoliuoti PUR plieniniai vamzdžiai skirti centralizuotam šildymui, šaldymui, taip pat pramonės reikmėms, kur būtinos aukštos temperatūros ir aukšto slėgio atsparumo vamzdžiai. Iš anksto izoliuota sistema užtikrina efektyvų energijos panaudojimą, sumažina šilumos nuostolius ir palaiko pastovią darbo temperatūrą visos vamzdynų sistemos gyvavimo laikotarpiu.

Techniniai privalumai ir nauda

• Sumažinti šilumos nuostoliai - dėl PUR izoliacijos ir difuzijos barjero;
• Aukštas atsparumas mechaniniams pažeidimams - plieninis vamzdis su patikimu HDPE apvalkalu;
• Ilgaamžiškumas - integruota nuotėkio kontrolės sistema ir apsauginiai barjerai;
• Platus pritaikymas - daugybė skersmenių, dydžių, ilgių ir mazgų sujungimams;

Galiausiai, dvigubų vamzdžių variantai, kuriuose du plieniniai vamzdžiai izoliuoti viename HDPE apvalkale su nuotėkio kontrole, siūlo dar didesnį ilgaamžiškumą ir patikimumą esant dideliems darbiniams slėgiams ir temperatūroms. Tokios konstrukcijos gali būti gaminamos iki ø273 mm skersmens su difuziniu barjeru.

Tvarkymo rekomendacijos ir montavimo gairės

Renkantis šias sistemas, svarbu atsižvelgti į:

• Reikiamą vamzdžių skaičių ir ilgius pagal projektinę specifikaciją;
• Reikiamą alkūnių, trišakių, redukcijų skaičių sudėtingoms vamzdyno geometrijoms;
• Įrengimo vietoje - apsauginių žiedų, sieninių įvadų įvorių ir atramų išdėstymą;
• Nuotėkio kontrolės sistemos integraciją ir drenažinio ventiliavimo užtikrinimą;

Įterptiniai duomenys ir galimos įtraukties į ataskaitas

Žemiau pateikta įmanoma papildomų visų komponentų sąrašas, kurio pagrindu galima suformuoti atskirą projektavimo eilutę su kainodara ir tiekimo terminais. Turėtų būti įtraukti visų tipų jungtys, alkūnės, trišakiai, redukcijos, sieninės įvado įvorės, rutulinė įvirinama uždaromoji armatūra bei komplektai dvigubo sandarumo terminėms jungtims.

Pramoninių vamzdžių komplekte taip pat yra dvejetainiai (dvigubi) vamzdžiai iki ø273 mm, su difuziniu barjeru ir nuotėkio kontrole, kurie užtikrina ilgesnį tarnavimo laiką ir mažesnius energijos nuostolius.
