Kiekvienas, kas bent kartą bandė rimtai įsigilinti į pamatų projektavimą Lietuvoje, susidūrė su įšalo linija. Tai ne abstraktus normatyvinis reikalavimas, kurį galima ignoruoti - tai fizinis reiškinys, kuris kasmet daro žalą tiek naujai statytiems, tiek jau stovintiems pastatams. Grunto įšalimas, vanduo, slėgis ir pamatas - šie keturi veiksniai sudaro tokią dinamiką, kad net patyrę statybininkai kartais suklumpa.
Klimato kontekstas ir realios įšalo sąlygos Lietuvoje
Lietuvoje grunto įšalimo gylis svyruoja nuo 80 iki 120 centimetro, priklausomai nuo regiono. Rytų Lietuvoje žiemos yra griežtesnės - ten gali būti daugiau nei 1 metras įšalo. Vakarinė dalis, paveikta Baltijos jūros klimato, yra švelnesnė. Tačiau Klaipėdos rajone ir ten pasitaiko žiemų, kurios iššaukia didelius iššūkius. Normatyvinis įšalimo gylis dažnai laikomas 1,0-1,2 metro, tačiau tai tik pradinė vertė, kurią projektantas turi koreguoti pagal vietovės klimato duomenis, gruntą, gruntinio vandens lygį ir pastato šiluminį režimą.
Kodėl įšalo linija yra ypatinga problema?
Vanduo gruntose užšalęs virsta ledu, kurio tūrio padidėjimas gali sukelti kelių megapaskalų slėgį - toks spaudimas gali pakelti net sunkų pastatą. Kritoturbacijos reiškinys - kai kapiliarinis vanduo kyla iš gilumų ir šąla prie pamato - lemia nevienodą pakilimą, įtrūkimus sienose, deformuotas angas ir net konstrukcinius pažeidimus. Smulkiagrūdis gruntai (moliai, priemoliai, smėlingi moliai) turi didelį kapiliarinio vandens pakilimo potencialą, o stambiagrūdis žvyras ar skalda šį procesą riboja. Dėmesiai verta teikti drėgmei - drėgnas gruntas kelia didesnį pavojų nei sausas.
Normatyvinė bazė ir projektavimo reikalavimai
Lietuvoje pamatų projektavimą reglamentuoja STR 2.05.04:2003 „Poveikiai ir apkrovos” ir STR 1.05.06:2010, taip pat Eurokodas 7 (EN 1997). Pamatų gylis turi būti ne mažesnis už vietovės normatyvinį įšalimo gylį, o projektavimo sprendimai privalo atsižvelgti į klimatą, gruntinį vandenį ir pastato šiluminį režimą. Dažnai naudojami sprendimai: juostinis pamatas įgilintas po įšalo liniją (1,2-1,4 m gylyje), poliniai pamatai (gręžiami, 2-4 m gylyje), plokštiniai pamatai su termoizoliacija, bei termovamzdiniai sprendimai.
Tradiciniai gilinimo metodai ir jų taikymas

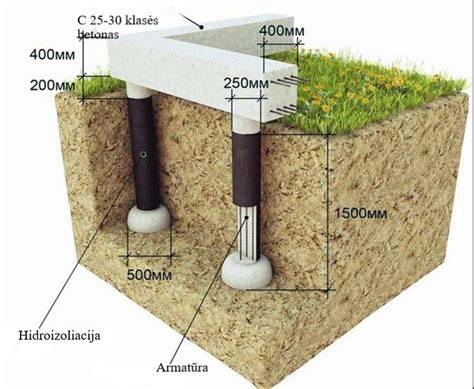

Juostinis pamatas - klasikinis sprendimas daugumai gyvenamųjų namų. Jis užtikrina patikimumą, bet reikalauja didelių žemės darbų ir ilgo statybos laikotarpio. Poliniai pamatai tinka silpnuose ar nevienoduose gruntuose: gręžti poliai gali būti 200-400 mm skersmens, 2-4 m gylyje, o jų paviršiai turi būti sujungti cinkuotais ar armuotais elementais, einant žemiau įšalo linijos. Plokštinis pamatas su termoizoliacija gali iš pradžių atrodyti neįprastas, tačiau tinkamai įrengtas šis sprendimas leidžia sumažinti įšalimo poveikį ir netgi pasiekti seklesnį gruntą po pastatu.
Termoizoliacija kaip alternatyva gilintis
Šiltoji (terminė) pamatų idėja - neleisti gruntui įšalti po pamatu, o ne gilinti pamatus. Horizontalios izoliacijos plokštės klojamos aplink pamato kontūrą 0,5-1,0 m gylyje, išlaikant teigiamą gruntinio vandens temperatūrą ir laiką. Tai leidžia pamato pagrindą įrengti sekliau, tačiau turi būti atlikta pagal ISO 13793 arba lygiavertę metodiką. Izoliacijos storis ir plotis Lietuvoje dažnai siekia nuo 1,0 iki 1,5 metro nuo pastato kraštų, priklausomai nuo klimato ir grunto savybių. Šis metodas taikomas tik šildomuose pastatuose; nešildomi ar periodiškai šildomi pastatai gali netikti terminio sprendimo.
Drenažas ir gruntinio vandens kontrolė
Efektyvus drenažas yra neatsiejama nuo pamatų apsaugos. Perimetrinė drenažo sistema surenka gruntinį vandenį ir nuvedama nuo pastato, drenažo vamzdžiai turi būti įrengti žemiau pamato lygio su tinkamu nuolydžiu. Taip pat svarbu paviršinis vanduo nukreipti toliau nuo pamatų, o aplink pamatus užpildyti hidrofobizuotu smėliu ar žvyru, sumažinančiu kapiliarinį vandens kilimą. Dažna klaida - drenažo priežiūra: po kelių metų vamzdžiai užsikemša, todėl rekomenduojama patikrinti ir išvalyti kas 5-7 metus.
Specialūs atvejai: šlaitai, durpiniai gruntai ir užpilti plotai
Šlaitiniai sklypai reikalauja laiptuotų arba papildomų pamatų sprendimų, kad sekliausias taškas būtų po įšalo linija. Durpės yra ypač jautrios įšalui ir sunkiai galima jų nestabilizuoti; galimi sprendimai - grunto keitimas, poliai arba grunto gerinimas. Užpilti plotai - vietos, kuriose gruntas yra nevienodas ar nestabilus, reikalauja papildomų priemonių, pavyzdžiui, plokštinio pamato su papildoma armatūra ar grunto gerinimu. Praktiškai visais atvejais būtina geotechniniai tyrimai, kurie padeda įvertinti tikrąją situaciją ir pasirinkti tinkamiausią sprendimą.
Kai pamatas jau pastatytas per sekliai: ką daryti?
Diagnostika - būtina: įsitikinti ar pažeidimai susiję su įšalo pakilimu, ar kitomis priežastimis (neteisinga sėdėsenos, drėgmė ir kt.). Jei įšalo pakilimas - sprendimai gali būti: gilinti pamatai (underpinning), drenažo gerinimas ir grunto džiovinimas, arba horizontali termoizoliacija atliekama retrospektyviai. Prevencija - prioritetas: teisingas projektavimas ir kokybiški darbai nuo pat pradžių yra daug pigesni už vėlesnį remontą. Gali būti taikomi retai, bet įmanomi sprendimai, kai reikia sustiprinti jau statomą ar įrengtą pamato konstrukciją.
Šaltos realybės vs. teorija: ką turi suprasti užsakovai ir rangovai
Teoriškai visi pamatai Lietuvoje turėtų būti projektuojami ir statomi pagal reikalavimus, tačiau praktikoje dažnai sutinkama atvejų, kai iškasama mažiau nei reikėtų, arba yra spaudimas sumažinti sąnaudas. Užsakovai gali imtis veiksmų užtikrinti kokybę: atlikti geotechninius tyrimus prieš statybą, stebėti iškasimo gylį projektų metu, reikalauti statybos žurnalo ir įtraukti nepriklausomą statybos priežiūros specialistą. Rangovams ir projektuotojams svarbu suprasti, kad pamatų defektai - tai ne tik reputacijos klausimas, bet ir teisinė atsakomybė, kuri gali trukti iki 10 metų nuo statinio perdavimo. Teisingai suprojektuotas ir pastatytas pamatas Lietuvoje gali tarnauti dešimtmečius be problemų.
Be to, pažinčiai su papildomomis technologijomis
Plūktinių pamatų metodas su išplūktu padu - vienas iš moderniausių sprendimų, skirtas silpnoms disperginėms gruntinėms sąlygoms. Pagrindo laikomoji galia gali būti ženkliai didesnė už standartinį gręžtinį pamatus, o derinamos kontrolės metodikos leidžia pasiekti tikslų užtikrinimą. Skaičiavimuose matyti, kad atsakas gali būti 8-10 kartų didesnis už projektinę apkrovą vieno smūgio metu, tuo tarpu statinis bandymas dažnai viršijamas tik nedaug. Tokia technologija suteikia tvarią ir ekonomiškai efektyvią alternatyvą, ypač ypač sudėtingose gruntinėse sąlygose.
Skaitmeniniai įrankiai ir neapibrėžtumas prognozėse
Nors šioje temoje pagrindinis dėmesys yra inžineriniai sprendimai, svarbu paminėti, kad pažangių orų prognozavimo modeliai (NWP) ir skaitmeniniai įrankiai palaiko infrastruktūros planavimą. NWP modeliai - nuo pasaulinių iki regioninių - naudoja fiziką ir skysčių dinamiką, siekdami tikslumo ir neapibrėžtumo įvertinimo. Ansamblinis prognozavimas suteikia įvairius scenarijus ir apskaičiuoja neapibrėžtumą, kuris yra kritiškai svarbus projektavimo sprendimams. Tačiau įšalo problemos sprendimai išlieka labiau inžinerinė disciplina, kuri reikalauja grunto tyrimų, skaičiavimų ir techninės kompetencijos.
Apibendrinimas praktiniams veiksmams
- Atliekant projektavimą atsižvelgti į konkrečios vietovės klimatinius duomenis, gruntą ir gruntinio vandens lygį.
- Pasirinkti tinkamiausią pamatų sprendimą (juostinis, polių, plokštinis ar termoizoliacija) pagal vietą ir biudžetą.
- Jei įmanoma, naudoti horizontalią termoizoliaciją kaip prevencinį sprendimą, o izoliacijos plotis turi būti įvertintas pagal ISO 13793.
- Glausti drenažo sistemą ir reguliariai ją prižiūrėti (kas 5-7 metus).
- Prieš statybą atlikti geotechninius tyrimus ir įtraukti nepriklausomą statybos priežiūros specialistą.
- Jei pamatas jau per mažai įgilintas - diagnozuoti priežastis ir taikyti sprendimus, tokius kaip underpinning, drenažą ar horizontali izoliaciją.
- Suprasti teisinę atsakomybę ir siekti kokybės užtikrinimo iš pat pradžių, kad pamatų gylis iki įšalo linijos būtų užtikrintas be papildomų problemų.
