Požeminių vamzdynų izoliacijos tipai ir jų reikšmė

Vamzdynų šiluminė izoliacija yra priemonių rinkinys, skirtas užkirsti kelią kartu su aplinka gabenamo nešiklio šilumos mainams. Šilumos izoliacijos reikšmė yra priemonių, užtikrinančių šiluminį atsparumą bet kokio tipo šilumos mainams, naudojimas: kontaktinis ir atliekamas infraraudonosios spinduliuotės pagalba. Didžiausia paskirtis, išreikšta skaičiais, yra šilumos tinklų vamzdynų šilumos izoliacija.

Vamzdynų šiluminė izoliacija naudojama ne tik šildymo sistemose ir karšto vandens tiekime, bet ir ten, kur technologijos reikalauja transportuoti tam tikros temperatūros medžiagas, pavyzdžiui, šaldymo agentus. Skirtingai nei Europoje, centralizuota šildymo sistema dominuoja visoje posovietinėje erdvėje. Vien Rusijoje bendras šilumos tinklų ilgis yra daugiau nei 260 tūkstančių kilometrų. Daug rečiau šildymo vamzdžių izoliaciją naudoja privatūs namų ūkiai, turintys autonominę šildymo sistemą. Tik keliuose šiauriniuose regionuose privatūs namai yra prijungti prie centrinio šildymo magistralės su lauko vamzdžiais.

Kai kurių tipų katilams, pavyzdžiui, galingiems dujiniams arba dyzeliniams katilams, SP 61.13330.2012 taisyklių „Įrangos ir vamzdynų šiluminė izoliacija“ kodekso reikalavimai nustatomi atskirai nuo pastato pastato - katilinėje, kuri yra keletas metrų atstumu nuo įkaitto objekto. Gatvėje šilumos vamzdynų izoliacija reikalinga tiek atviram grunto įrengimui, tiek paslėptam klojimui - po žeme. Paskutinis būdas gali būti kanalas - tranšėjoje pirmiausia klojamas gelžbetoninis latakas, o jame jau dedami vamzdžiai. Kanalinis įdėjimas - tiesiai į žemę.

Būtinybė izoliuoti šalto vandens vamzdžius nėra tokia akivaizdi. Tačiau negalima apsieiti ir tuo atveju, kai vandens tiekimo sistema klojama atviro žemės metodu - vamzdžiai turi būti apsaugoti nuo užšalimo ir vėlesnių pažeidimų. Bet pastatų viduje taip pat būtina izoliuoti vandens vamzdžius, kad ant jų nebūtų kondensuojasi drėgmė.

Izoliacijos montavimas sutaupys jus nuo pirmiau minėtų problemų ir nesijaudins dėl vamzdžių būklės. Šiandien jo kaina visai nėra didelė, yra daugybė jų rūšių. Kreipdamiesi į ekspertus gausite patarimą, išsiaiškinsite, kuris tipas tinka jūsų tikslams. Verta paminėti, kad netinkamai paklota izoliacija gali kelti dar didesnį nepatogumą, todėl visada turėtumėte kreiptis tik į specialistus.

Naudojamos izoliacinės medžiagos

Naudojamos izoliacinės medžiagos skiriasi ne tik šilumos laidumu, bet ir atsparumu garams bei vandeniui, ilgaamžiškumu ir montavimo būdais.

Putplasčio polimero mineralinė izoliacija (PPM)

Putplasčio polimero mineralinė izoliacija yra dar vienas metalinių konstrukcijų izoliacijos būdas, naudojamas statant karšto vandens tiekimo sistemas. Medžiaga gaunama maišant putų polimerą ir mineralinį užpildą (smėlį, pelenus ir kt.). Turi gerą jėgą. Vamzdynų klojimas PPM izoliacijoje atliekamas pagal GOST. Izoliacija pasižymi puikiu prižiūrimumu. Monolitinis apvalkalas, pagamintas iš putplasčio polimerinės mineralinės medžiagos, gamykloje uždedamas ant valcuoto metalo. PPM izoliacinių vamzdžių gamyba cemento pagrindu padidina antikorozines dangos savybes. Laikoma, kad naudojama speciali įranga.

Dengiamas produktas dedamas į cilindrą, į kurį įpilama gatavos mineralinės kompozicijos. Produktas yra paruoštas nustatžius kompoziciją. Ilgalaikio vamzdžių laikymo PPM izoliacijoje taisyklės numato plokščio ploto, išvalyto nuo akmenų ir kitų šiukšlių, naudojimą.

Mineralinė vata ir stiklo vata

Izoliacinės medžiagos, įrodytos praktika. Jie atitinka SP 61.13330.2012, SNiP 41-03-2003 reikalavimus ir priešgaisrinės saugos standartus, taikomus bet kokiam montavimo būdui. Tai yra 3-15 mikronų skersmens pluoštai, kurių struktūra yra artima kristalams. Stiklo vata gaminama iš atliekų stiklo, mineralinė vata iš silicio turinčių šlakų ir silikato atliekų iš metalurgijos. Jų savybių skirtumai yra nereikšmingi. Jie gaminami ritinių, susiuvimo kilimėlių, plokščių ir presuotų cilindrų pavidalu. Svarbu būti atsargiems su medžiagomis ir mokėti tinkamai jas tvarkyti. Bet koks manipuliavimas turėtų būti atliekamas su apsauginiais kombinezonais, pirštinėmis ir respiratoriumi.

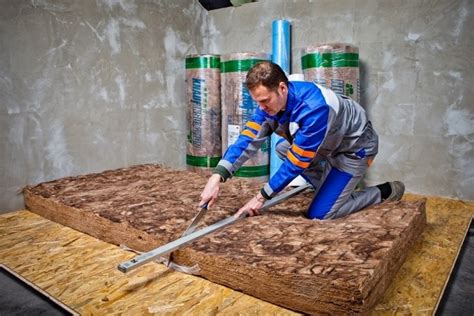

Montavimas

Vamzdis suvyniotas arba padengtas vata, užtikrinant vienodą užpildymo tankį visame paviršiuje. Tada izoliacija, per daug nesulaužant, tvirtinama mezgimo viela. Medžiaga yra higroskopiška ir lengvai sušlampa, todėl norint izoliuoti išorinius vamzdžius iš mineralinės arba stiklo vatos, reikia įrengti garų barjerą, pagamintą iš medžiagos, kurios garai yra mažai laidūs: stogo dangos arba polietileno plėvelės. Jo viršuje dedamas dangos sluoksnis, kuris neleidžia prasiskverbti krituliams - korpusas, pagamintas iš stogo dangos, cinkuotos geležies arba aliuminio lakšto.

Labai sustiprintos vamzdžių izoliacijos (VUS)

Labai sustiprintos vamzdžių izoliacijos apibrėžimas (koncepcija) pateikiamas taip: tai konstrukcijos danga, turinti: minimalus pralaidos tūris; atsparumas mechaniniams pažeidimams, rūdims, aktyvioms cheminėms medžiagoms. Apsauginis apvalkalas pagamintas ekstruzijos būdu ir susideda iš kelių sluoksnių. Jį galima naudoti bet kuriame regione, neatsižvelgiant į klimatą. Labai sustiprintos izoliacijos (VUS) naudojimas atliekamas pagal GOST 9.602-89.

Dviejų sluoksnių išorinės VUS izoliacijos sudėtyje yra termosusitraukiantis komponentas, pagamintas iš polietileno plėvelės ir karšto lydalo klijų. Polietilenas klojamas ant metalinių konstrukcijų, padengtų skystu gruntu ir lipniu paklotu.

Bazalto vata

Padidėjus valcuoto metalo svoris padidėja. Tankesnė nei stiklo vata. Pluoštai gaminami iš gabro-bazalto uolienų lydalo. Jis yra visiškai nedegus, trumpą laiką atlaiko iki 900 ° C. Ne jokios izoliacinės medžiagos, pavyzdžiui, bazalto vata, ilgą laiką gali liestis su 700 ° C įkaitintais paviršiais.

Šilumos laidumas yra palyginamas su polimerais, svyruoja nuo 0,032 iki 0,048 W / (m · K). Aukšto našumo rodikliai leidžia naudoti jo šilumos izoliacijos savybes ne tik vamzdynams, bet ir sutvarkyti karštus kaminus. Galimos kelios versijos: kaip stiklo vata, ritiniais; kilimėlių pavidalo (susiuvami ritiniai); cilindrinių elementų, turinčių vieną išilginę angą, pavidalu; presuotų cilindrų fragmentų, vadinamųjų lukštų, pavidalu. Paskutinės dvi versijos turi skirtingas modifikacijas, skiriasi tankiu ir šilumą atspindinčios plėvelės buvimu. Cilindro angą ir kriauklių kraštus galima padaryti smaigalio formos forma.

SP 61.13330.2012 yra nuoroda, kad vamzdynų šiluminė izoliacija turi atitikti saugos ir aplinkos apsaugos reikalavimus. Pati bazalto vata visiškai atitinka šią instrukciją. Gamintojai dažnai naudoja triuką: Norėdami pagerinti vartotojų efektyvumą - kad jie gautų hidrofobiškumą, didesnį tankį, garų pralaidumą, jie naudoja impregnacijas fenolio-formaldehido dervų pagrindu. Todėl jo negalima vadinti 100% saugiu žmonėms. Prieš naudojant bazalto vatą gyvenamajame rajone, patartina išstudijuoti jos higienos sertifikatą.

Montavimas

Izoliacijos pluoštai yra stipresni nei stiklo vatos, todėl jos dalelių patekimas į kūną per plaučius ar odą beveik neįmanomas. Tačiau darbo metu vis tiek rekomenduojama naudoti pirštines ir respiratorių. Valcuoto audinio montavimas nesiskiria nuo to, kaip šildymo vamzdžiai izoliuoti stiklo vata. Apsauga nuo karščio kriauklių ir cilindrų pavidalu yra pritvirtinta prie vamzdžių, naudojant tvirtinimo juostą arba plačią tvarstį. Nepaisant tam tikros bazalto vatos hidrofobiškumo, ja izoliuotiems vamzdžiams taip pat reikalingas vandeniui nelaidus garams laidus apvalkalas, pagamintas iš polietileno arba stogo dangos, ir papildomas iš alavo arba tankios aliuminio folijos.

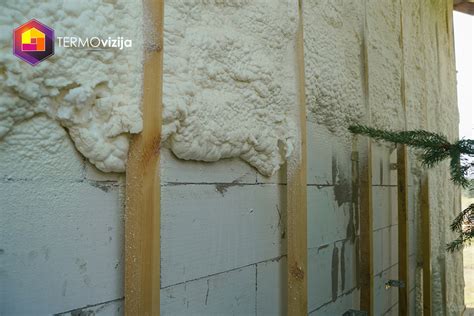

Putų poliuretanas (PPU)

Sumažina šilumos nuostolius daugiau nei perpus, palyginti su stiklo vata ir mineraline vata. Jo pranašumai: žemas šilumos laidumas, puikios hidroizoliacinės savybės. Gamintojų deklaruotas tarnavimo laikas yra 30 metų; Darbinės temperatūros diapazonas yra nuo -40 iki +140 ° С, maksimalus atsparumas trumpam yra 150 ° С. Pagrindiniai PPU prekės ženklai priklauso G4 degumo grupei (labai degi). Keičiant kompoziciją, pridedant antipirenų, jiems priskiriamas G3 (paprastai degus). Nors poliuretano putplastis yra puiki izoliacinė medžiaga vamzdžiams šildyti, nepamirškite, kad SP 61.13330.2012 leidžia tokią šilumos izoliaciją naudoti tik vienos šeimos gyvenamuosiuose pastatuose, o SP 2.13130.2012 apriboja jų aukštį iki dviejų aukštų.

Izoliuotas PEX požeminis vamzdis

Izoliuotas PEX požeminis vamzdis yra vamzdynų sistemos tipas, skirtas palaidoti po žeme, specialiai skirtas karšto vandens tiekimui iš šaltinio į paskirties vietą. Vamzdis yra su apvalkalo sluoksniu, kuris apsaugo jį nuo galimos žalos dėl aplinkos elementų, tokių kaip UV spinduliai ir drėgmė. Šie apvalkalo sluoksniai gali būti pagaminti iš įvairių medžiagų, įskaitant polietileną arba poliolefiną, ir padeda izoliuoti vamzdį. PEX (kryžminis polietilenas) yra polimerinė medžiaga, naudojama vamzdžio konstrukcijai. PEX pasižymi puikiu patvarumu, lankstumu ir atsparumu cheminėms medžiagoms, todėl yra puikus pasirinkimas požeminėms vamzdynų sistemoms. Izoliacinės medžiagos iškloja vamzdžio vidų, sulaiko šilumą vamzdyje ir apsaugo nuo šilumos nuostolių.

Privalumai

Izoliuotų PEX požeminių vamzdžių naudojimas turi keletą privalumų. Toliau pateikiami keli izoliuotų PEX požeminių vamzdžių naudojimo pranašumai: Maži šilumos nuostoliai: izoliuoti PEX požeminiai vamzdžiai turi mažus šilumos nuostolius, o tai reiškia, kad karštas vanduo gali būti efektyviai perduodamas su minimaliais šilumos nuostoliais. Izoliacija padeda išlaikyti šilumą vamzdyje ir neleidžia jai patekti į aplinką. Lengvas montavimas: Izoliuotus PEX požeminius vamzdžius lengva montuoti, todėl tai populiarus požeminių vamzdynų sistemų pasirinkimas. Vamzdis gali būti lengvai sulenkiamas, todėl nebereikia alkūninių jungčių, todėl sutrumpėja montavimo laikas ir bendrosios išlaidos. Patvarus: Izoliuoti PEX požeminiai vamzdžiai yra patvarūs ir ilgaamžiai. Vamzdžiui naudojama PEX medžiaga pasižymi dideliu atsparumu chemikalams ir gali atlaikyti ekstremalias temperatūras. Apsauginis sluoksnis apsaugo nuo aplinkos veiksnių, tokių kaip drėgmė ir UV spinduliai, todėl vamzdis tarnaus ilgiau. Ekonomiškas: Izoliuoti PEX požeminiai vamzdžiai yra ekonomiška alternatyva kitoms požeminėms vamzdynų sistemoms, pvz., variniams vamzdžiams.

Programos

Izoliuoti PEX požeminiai vamzdžiai dažniausiai naudojami įvairioms reikmėms, įskaitant: Buitinis vandens tiekimas: izoliuoti PEX požeminiai vamzdžiai naudojami buitinėse vandens tiekimo sistemose, tiekiant karštą vandenį pastatams ir namams. Centralizuotas šildymas: Centralizuoto šildymo sistemos naudoja izoliuotus PEX požeminius vamzdžius karštam vandeniui iš centrinės vietos perduoti į įvairius pastatus ir namus. Geoterminė energija: izoliuoti PEX požeminiai vamzdžiai naudojami geoterminės energijos sistemose, tiekiant karštą vandenį iš požeminių šaltinių į namus ir kitus pastatus. Pramoninis pritaikymas: pramoniniam naudojimui reikalingas karštas vanduo įvairiems tikslams, pavyzdžiui, gamybos ir valymo procesams.

Kodėl jums reikia vamzdžių izoliacijos?

Klojant dujotiekį, žinoma, tikitės, kad jis tarnaus ne vienerius metus. Žinoma, tam, diegimo metu, reikia laikytis visų esamų taisyklių, įskaitant nepamirštamą izoliaciją. Jis apsaugo statybines konstrukcijas nuo korozijos ir kitų žalingų veiksnių. Šiame straipsnyje mes kalbėsime apie tai, kam gresia aukštos kokybės vamzdžių izoliacijos nepaisymas.

Šilumos nuostoliai ir mechaninis įtempis

Jei kalbėsime apie šildymą ar karšto vandens tiekimą, tada, jei nebus izoliacijos, labai greitai pajusite didžiules degalų sąnaudas savo piniginėje. Tuo pačiu metu vamzdžių šiluma ilgai neišliks. Kalbant apie mechaninius poveikius, taip pat būtina apsaugoti nuo šio veiksnio vamzdynus, klojamus sienose, o ne mažame gylyje, nes jie dažnai gali būti pažeisti lauke. Tai ypač pasakytina apie plastiką, kuris nėra toks tvirtas kaip metalas.

Kondensatas

Ši problema yra esminė. Dėl temperatūros pokyčių ant vandens tiekimo vamzdžių gali susidaryti kondensatas be tinkamos izoliacijos. Tokiu atveju ant metalo atsiranda rūdžių. Štai kodėl taip pat būtina izoliuoti vamzdžius, kad konstrukcijos būtų apsaugotos nuo korozijos. O plastikas? Keista, kad kondensatas yra žalingas ne tik naudojant metalinius gaminius. Patys plastikiniai vamzdžiai nuo to nepablogėja: jie nesupūva ir dar mažiau rūdija. Tačiau sienos kenčia: mediena suyra, o betonas ir plytos yra impregnuoti ir įtrūkę esant ekstremalioms temperatūroms. Patys vamzdžiai, beje, taip pat gali užšalti ir sprogti esant dideliems šalčiams.

Požeminių elektros kabelių izoliacija

Požeminis elektros energijos kabelis yra saugesnis ir patikimesnis energijos perdavimo būdas nei oro linijos, kurias dažnai pažeidžia gamtos stichijos. Be to, urbanizuotoje teritorijoje požeminiai kabeliai netrukdo kelių tiesimui, statybai, vizualiai nematomi ir negadina kraštovaizdžio. Dideliuose objektuose ir dideliais atstumais požeminiai kabeliai klojami mechanizuotai, traukimo, stūmimo arba įarimo/plūgo būdu. Numatoma požeminio kabelio tiesimo linija pažymima žemės paviršiuje ir pagal ją kasama tranšėja. Kabelio gylis po žeme priklauso nuo kabelio įtampos, jo tiesimo vietos. 6-10 kV įtampos kabelio įvadui į pastatą iki 5 m ilgio atstumu tranšėjos gylis privalo būti ne mažesnis kaip 0,5 m. Po gatve ar keliu iki 35 kV įtampos kabeliai turi būti tiesiami ne mažesniame gylyje nei reglamentuoja kelių techniniai reglamentai (dažniausiai tai 1,5 m). 110-400 kV įtampos kabeliams turi būti ne mažesnis kaip 1,5 m.

Požeminis kabelis - vienas ar keletas laidų (gyslų), nuo išorinio poveikio apsaugotų izoliacija ir apvalkalu. Izoliacija ir apsauginė danga turi skirtingą paskirtį: izoliacija (kartais ne visai tiksliai vadinama apvalkalu) - atskirų gyslų apsauga, apsauginė danga skirta viso kabelio apsaugai. Izoliacija gaminama iš termoplastiko arba gumos, apsauginė danga - iš polietileno. Izoliacija ir apsauginė danga yra svarbiausi skiriamieji požeminių kabelių požymiai. Izoliacijos storis priklauso nuo įtampos, kurią turi atlaikyti kabelis.

Požeminiai kabeliai ir jų struktūra: 1. Kabelio apsauginė danga arba apvalkalas, kuris apsaugo kabelį, ypač nuo drėgmės, 2. Vielinių laidų ekranas - elektros lauko kontrolei. 3. Izoliacinis sluoksnis - izoliuoja elektros laidininką. 4. Pagal montavimo vietą visi kabeliai skirstomi į oro linijų, požeminius, povandeninius, potinkinius kabelius, yra universalių kabelių, kurie pritaikyti naudojimui lauke, viduje ir po žeme.

Laidininkai (laidai arba gyslos) būna aliuminiai arba variniai. Renkantis požeminį kabelį, reikia turėti omenyje, kad jis būtinai turi turėti drėgmei atsparų išorinį apvalkalą. Dažniausiai kabelių laidininkų izoliacijai naudojamas polivinilchloridas (PVC) arba tinklinis polietilenas (XLPE), tuomet kabeliai žymimi, pavyzdžiui, XLPE/PVC. Tai reiškia, kad laidų izoliacijai naudotas XLPE, o apvalkalas yra iš PVC. Taip pat laidų ir kabelių apvalkalui gali būti naudojamas specialus polimeras, halogenų neturinti silikoninė guma. Jie vadinami behalogeniniais kabeliais ir žymimi HF arba LSZH raidėmis.

Visi kabeliai klasifikuojami pagal EN 50575 standarte apibrėžtas degumo klases, išskiriamus dūmus ir lašelius bei jų rūgštingumą. „Prysmian Group" kabelių asortimete yra daugybė įvairiai paskirčiai, montavimo būdui ir įvairioms sąlygoms bei reikmėms skirtų, taip pat ir universalių kabelių, jų savybės ir paskirtis yra nurodytos prie kiekvieno kabelio aprašymo.

Požeminį kabelį ar kabelius rekomenduojama įverti į gofruotą arba lygų HDPE vamzdį, kuris saugo kabelį nuo drėgmės ir mechaninių pažeidimų. Jų būna gofruotų, vadinamų gofromis, ir lygių. Jie skirstomi pagal mechaninį atsparumą ir skerspjūvį.

Kompensuojant grunto nusėdimą, kabelis tranšėjoje klojamas vingiuota linija, neįtempiant, su 1-3 proc. Požeminių kabelių linijos apsaugos zona - išilgai požeminių kabelių linijos esanti žemės juosta, kurios ribos yra po 1 metrą į abi puses nuo šios linijos. Prieš vykdant žemės ūkio ar kitus kasimo darbus, būtina įsitikinti, ar jie nebus atliekami kabelių apsaugos zonoje. Požeminiame elektros kabelio apsaugos zonoje (po 1 metrą į kiekvieną pusę) galima kasti tik iki 30 centimetrų gylio, tačiau rekomenduojama apskritai nekasinėti, kadangi dėl grunto judėjimų kabelio gylis gali kisti.

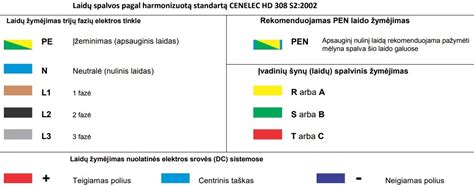

Vienfazio kabelio izoliacija žymima ruda, raudona arba juoda spalva, nulinis laidininkas - mėlyna spalva. Trifazio kabelio laidininkai žymimi: 1 fazė (L1) - ruda spalva, 2 (L2) - juoda, 3 (L3) - pilka, nulinis - mėlyna, įžeminimas - geltonai žalia arba žaliai geltona.

Didelė dalis vartotojų, palyginę skirtingų gamintojų kabelius, pastebi kainos skirtumus. Tačiau svarbu atkreipti dėmesį į gamintojo pateiktus standartus ir technines sąlygas, pagal kurias pagamintas kabelis. Pigūs kabeliai, pagaminti ne ES šalyse, gali neatitikti standartų, o tai gali lemti gedimus ir papildomas išlaidas.

Dažnai individualių namų statytojai klausia, ar požeminam kabeliui pravesti reikalingas apsauginis vamzdis arba gofra? Jis būtinas elektros kabelių ir laidų apsaugai nuo mechaninių pažeidimų, suspaudimo ir aplinkos poveikio. Gofruoti vamzdžiai, vadinamosios gofros, ir lygiasieniai vamzdžiai parenkami pagal LST EN 61386-24 standartą, jie būna įvairių spalvų ir skersmens. Lauko salygomis reikėtų, kad šis rodiklis būtų ne mažesnis nei 450 N/5 cm, bet tai priklauso nuo kabelio vietos ir galimų apkrovų - gali reikėti ir didesnio atsparumo. Po važiuojamąja dalimi naudojamas 750 N/5 cm vamzdis. Vamzdžių atsparumo smūgiams klasė turėtų būti ne žemesnė kaip N, nerekomenduojama L (Light) klasė, nes užkasant tokį vamzdį jį gali pažeisti didesnis akmuo. Lauko instaliacijos kabelių vamzdžiai gaminami iš polipropileno, sutankinto polietileno, dirbant šaltuoju metų laiku reiktų vengti PVC vamzdžių, nes šaltyje jie tampa trapūs.
