Tinkamas pneumatinių valdymo vožtuvų montavimas ir priežiūra

Tinkamas pneumatinių valdymo vožtuvų montavimas yra labai svarbus siekiant užtikrinti optimalų našumą, ilgesnį eksploatavimo laiką ir sistemos saugą pramoninėse srityse. Šie tiksliai suprojektuoti komponentai yra skysčių valdymo sistemų pagrindas įvairiose pramonės šakose, įskaitant naftos chemijos, elektros energijos gamybos ir gamybos pramonę.

Šiame išsamiame vadove aprašomi esminiai žingsniai ir geriausia praktika, kaip teisingai sumontuoti pneumatinius valdymo vožtuvus, pabrėžiant tikslumo, tinkamo paruošimo ir pramonės standartų laikymosi svarbą.

1. Prieš pradedant montuoti: Pasiruošimas ir patikra

Prieš pradedant montavimo procesą, labai svarbu patikrinti, ar pasirinktas pneumatinis valdymo vožtuvas tinka jūsų konkrečiai paskirčiai. Šis pirmas svarbus žingsnis apima kruopščią techninių specifikacijų, sistemos reikalavimų ir aplinkos sąlygų peržiūrą.

1.1. Vožtuvo pasirinkimo kriterijai

• Pirmiausia patikrinkite, ar vožtuvo slėgio ir temperatūros vertės atitinka jūsų eksploatacinius parametrus.
• Vožtuvo konstrukcijos medžiagos turi būti suderinamos su proceso skysčiu, kad būtų išvengta korozijos ar gedimo.
• Be to, patikrinkite, ar vožtuvo srauto charakteristikos (pvz., vienodo procento, linijinės arba greito atidarymo) atitinka jūsų valdymo tikslus.
• Vožtuvo dydis turėtų būti tinkamai apskaičiuotas pagal srauto reikalavimus, užtikrinant, kad jis nebūtų nei per didelis (dėl ko gali atsirasti vibracija ar prastas valdymas), nei per mažas (dėl ko ribojamas srautas ir susidaro per dideli slėgio kritimai).
• Galiausiai patvirtinkite, kad pneumatinės pavaros stūmos galia yra pakankama, kad būtų įveiktas maksimalus slėgio skirtumas vožtuve visomis eksploatavimo sąlygomis.

1.2. Montavimo aplinkos paruošimas

Tinkamos montavimo aplinkos sukūrimas yra nepaprastai svarbus siekiant užtikrinti tiek darbuotojų saugą, tiek optimalų vožtuvo veikimą.

• Pradėkite kruopščiai išvalydami vamzdyną, kuriame Pneumatinis valdymo vožtuvas bus sumontuotas, pašalinant visas šiukšles, suvirinimo šlaką ar pašalines medžiagas, kurios galėtų pažeisti vožtuvo vidinius komponentus arba pakenkti jo veikimui.
• Įdiekite tinkamas esamų sistemų blokavimo / žymėjimo procedūras, kad užtikrintumėte, jog montavimo metu nekiltų netikėto slėgio, skysčio srauto ar elektros įjungimo.
• Montavimo vieta turi būti gerai vėdinama, ypač dirbant su potencialiai pavojingais proceso skysčiais.
• Tinkamas apšvietimas yra būtinas tiksliam montavimo darbui, o tinkama privažiavimo erdvė aplink montavimo vietą palengvina techninę priežiūrą ateityje.
• Montuojant didelius pneumatinius valdymo vožtuvus, įsitikinkite, kad yra tinkama kėlimo įranga ir kad visi darbuotojai yra apmokyti tinkamų kėlimo technikų, kad būtų išvengta sužalojimų.
• Be to, patikrinkite, ar gauti visi reikalingi leidimai karštiems darbams, jei montavimo metu reikia suvirinti.
• Visi darbuotojai turi dėvėti tinkamas asmenines apsaugos priemones, įskaitant apsauginius akinius, pirštines ir batus su plieniniais galais.
• Galiosiai, jei dirbate su toksiškais arba aplinkai jautriais skysčiais, turėkite paruoštas išsiliejimo izoliacines medžiagas.

1.3. Vožtuvo priėmimas ir patikra

Gavę pneumatinį valdymo vožtuvą, prieš pradedant montuoti, atlikite išsamų patikrinimą.

• Pirmiausia patikrinkite, ar pristatytas vožtuvas atitinka pirkimo specifikacijas pagal dydį, slėgio klasę, medžiagas ir jungtis.
• Atsargiai nuimkite visus transportavimo apsauginius dangčius, atkreipdami dėmesį į srauto krypties rodyklę, pažymėtą ant vožtuvo korpuso, nes neteisinga srauto kryptis gali smarkiai paveikti veikimą arba sukelti žalą.
• Patikrinkite vožtuvo korpusą ir apdailos komponentus, ar nėra kokių nors pažeidimų, kurie galėjo atsirasti transportavimo metu, atkreipdami ypatingą dėmesį į sandarinimo paviršius, tarpiklius ir jungiamuosius paviršius.
• Srieginių jungčių atveju patikrinkite, ar sriegiai nėra pažeisti ar deformuoti.
• Flanšinių vožtuvų atveju patikrinkite, ar flanšų paviršiai nėra įbrėžti ar nelygūs, kurie galėtų trukdyti tinkamai sandarinti.
• Patikrinkite vožtuvo judėjimą rankiniu būdu valdydami pavarą (jei įmanoma), kad užtikrintumėte sklandų, netrukdomą judėjimą per visą jo eigos diapazoną, be strigimo ar per didelio pasipriešinimo.
• Pneumatinių valdymo vožtuvų su padėties reguliatoriais atveju patikrinkite, ar nepažeisti kalibravimo sandarikliai ir ar visi priedai (pvz., solenoidai, ribiniai jungikliai arba padėties davikliai) yra tvirtai pritvirtinti ir nepažeisti.
• Patikrinkite, ar oro jungtys yra švarios ir be šiukšlių, ir patvirtinkite, kad visi tvirtinimo varžtai ir jungtys yra tinkamai priveržti.
• Dokumentuokite visus neatitikimus ar problemas, nes pažeisto vožtuvo montavimas gali sukelti tiesioginį nuotėkį, prastą valdymo veikimą arba priešlaikinį gedimą.

2. Montavimo procesas

Teisingas pneumatinio valdymo vožtuvo orientacija yra labai svarbi jo veikimui ir ilgaamžiškumui.

2.1. Vožtuvo orientacija

• Visada montuokite vožtuvą pagal konkrečias gamintojo rekomendacijas, nes skirtingų tipų ir gamintojų vožtuvų konstrukcijos labai skiriasi.
• Svarbiausia, patikrinkite srauto kryptį, surasdami rodyklės indikatorių ant vožtuvo korpuso, ir įsitikinkite, kad technologinis skystis tekės nurodyta kryptimi.
• Tai ypač svarbu nesubalansuotų vožtuvų konstrukcijoms, kai atvirkštinis srautas gali pažeisti vidinius komponentus arba sukelti netikėtą veikimą.
• Vožtuvas turėtų būti montuojamas horizontaliame vamzdyne, o pavara, kai tik įmanoma, turėtų būti vertikaliai virš vožtuvo korpuso.
• Ši orientacija apsaugo nuo netolygaus vožtuvo kotų ir tarpiklio susidėvėjimo, sumažina šoninę apkrovą ant apdailos komponentų ir leidžia tinkamai nutekėti kondensatui iš pavaros.
• Kai dėl vietos apribojimų reikia alternatyvių montavimo padėčių, žr. gamintojo dokumentaciją dėl priimtinų orientacijų ir visų kompensacinių priemonių, kurios gali būti reikalingos.
• Nustatydami vožtuvo padėtį, atsižvelkite į prieinamumą įprastinei techninei priežiūrai - palikite pakankamai vietos pavarai nuimti, koto tarpikliui reguliuoti ir padėties nustatymo įtaisui kalibruoti.
• Vožtuvams, veikiantiems aukštoje temperatūroje, užtikrinkite pakankamai vietos vamzdynų ir komponentų šiluminiam plėtimuisi.

2.2. Montavimas vamzdynuose

Pneumatiniai valdymo vožtuvai turėtų būti montuojami atokiau nuo vamzdžių alkūnių, reduktorių ar kitų srauto trikdžių, kurie gali sukelti turbulenciją, kuri turi įtakos valdymo tikslumui ir pagreitina vožtuvo susidėvėjimą. Idealiu atveju, vamzdžiai turėtų būti tiesūs bent 10 vamzdžio skersmenų prieš srovę ir 5 skersmenų pasroviui nuo vožtuvo.

• Prieš perimdami solenoidinį vožtuvą, praplaukite vamzdyną 0,3 MPa slėgiu ir pašalinkite vamzdyne esančius metalo miltelius, sandarinimo medžiagos likučius, rūdis ir kt.
• Atkreipkite dėmesį į terpės švarą. Jei terpė susimaišo su dulkėmis, priemaišomis ir pan., kurios trukdo normaliam solenoidinio vožtuvo veikimui, dujotiekyje turi būti filtro vožtuvo ekranas, didesnis arba lygus 60 akių.
• Solenoidinis vožtuvas turi būti montuojamas ne žemai įgaubtoje vamzdžio dalyje, o konteinerio išleidimo vamzdyje.
• Jis neturėtų būti išvedamas iš konteinerio dugno, o turi būti sumontuotas šiek tiek aukštesnėje padėtyje konteinerio apačioje.
• Jei terpė sukels vandens plaktuką, pasirenkamas solenoidinis vožtuvas su vandens plaktuko prevencijos funkcija arba imamasi atitinkamų prevencinių priemonių.
• Garų solenoidinio vožtuvo įleidimo pusėje turi būti išleidimo vožtuvas, o jungiamasis vamzdis turi būti nuožulnus.
• Solenoidinis vožtuvas paprastai yra kryptinis ir negali būti montuojamas atvirkščiai.
• Paprastai terpės srauto kryptis ant vožtuvo korpuso nurodoma „→“.
• Montuojant reikia vadovautis "→" nurodyta kryptimi, išskyrus tai, kad įmonė kartais gali pasiūlyti montuoti atvirkščiai vakuuminiame vamzdyne arba esant ypatingoms aplinkybėms.
• Montavimo padėtis: paprastai solenoidinio vožtuvo solenoidiniai komponentai turi būti vertikaliai į viršų ir vertikaliai sumontuoti vamzdyne, kuris yra horizontalus žemės atžvilgiu.
• Jei jis yra ribotas arba darbo sąlygos reikalauja, kad jis turi būti įrengtas pagal vamzdyną, pavyzdžiui, pastato kanalizaciją arba apverstas, nurodykite renkantis ir užsakant.
• Kai kuriems gaminiams taikomos specialios taisyklės. Prašome įdiegti pagal instrukcijas.
• Jungiant vamzdžius sandarinimo medžiagų negalima naudoti per daug.
• Srieginio sujungimo atveju purkštuko sriegis turi būti išlaikomas efektyvaus ilgio ir nuskleistas dilde ties pusės galo žingsniu, o sandarinimo juosta vyniojama ties dviem dantimis nuo galo, kitaip sandarinimo juostos perteklius. arba klijai pateks į vidinę solenoidinio vožtuvo ertmę ir bus trukdoma normaliam veikimui.
• Prie solenoidinio vožtuvo įrengimo turėtų būti rezervuota erdvė kasdienei priežiūrai ir reguliariam aptarnavimui.
• Montuojant vožtuvo korpusą pritvirtinkite veržliarakčiu arba vamzdžio veržliarakčiu, tada prisukite jungiamąjį vamzdį.
• Nenaudokite jėgos, nukreiptos į solenoido ritės mazgą, kad sukeltumėte deformaciją, todėl solenoidiniam vožtuvui būtų sunku normaliai veikti.
• Esant nepakankamam vamzdžio standumui arba vandens plaktukui, pritvirtinkite priekinius ir galinius vožtuvo jungiamuosius vamzdžius laikikliais.
• Kai jis naudojamas užšalusiose vietose, būtina vamzdžius apsaugoti šilumą izoliuojančiomis medžiagomis arba ant vamzdžių pastatyti šildytuvus.

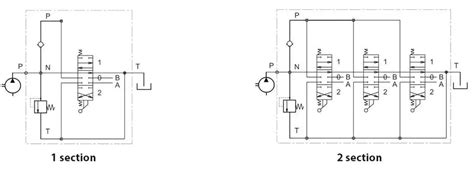

3. Pneumatinės sistemos prijungimas

Pneumatinė sistema, maitinanti jūsų valdymo vožtuvą, yra tokia pat svarbi kaip ir pats vožtuvas, todėl montuojant reikia atidžiai stebėti.

• Pirmiausia įsitikinkite, kad jūsų prietaisų oro tiekimas atitinka arba viršija ISA-7.0.01 arba ISO 8573-1 nurodytus kokybės standartus, kuriuose paprastai nurodomas švarus, sausas oras be alyvos užterštumo.
• Oro tiekimo slėgis turi atitikti gamintojo nurodytą diapazoną jūsų konkrečiam atvejui. Pneumatinis valdymo vožtuvas modelis, paprastai tarp 3-7 barų (45-100 psi).
• Specialaus filtro-reguliatoriaus bloko įrengimas prieš vožtuvo pneumatines jungtis padeda palaikyti pastovią oro kokybę ir slėgį, apsaugant jautrius komponentus nuo pažeidimų.
• Jungdami oro tiekimo linijas, naudokite tinkamo dydžio vamzdžius - paprastai 6 mm arba 1/4 colio mažesniems vožtuvams ir 10 mm arba 3/8 colio didesniems pavaros mechanizmams - užtikrindami, kad vamzdžių medžiaga atitiktų jūsų aplinką ir pritaikymą.
• Vamzdžiai turi būti tinkamai pritvirtinti, kad būtų išvengta jungčių įtempimo, ir jų kelias turėtų būti toks, kad būtų kuo mažiau veikiami šilumos šaltinių ar galimos fizinės žalos.
• Jungtis atlikite naudodami suspaudimo arba įspaudžiamas jungtis, tinkamas jūsų darbiniam slėgiui, ir patikrinkite, ar visos jungtys yra sandarios, naudodami muilo tirpalą arba specialų nuotėkių aptikimo skystį.
• Pneumatiniams valdymo vožtuvams, veikiantiems kritinėse srityse, apsvarstykite galimybę įrengti atsarginius oro tiekimus arba tūrio stiprintuvus, kad pagerintumėte didesnių pavarų reakcijos laiką.
• Vietovėse, kuriose temperatūra nukrenta iki nulio, gali prireikti oro džiovintuvų arba metanolio įpurškimo sistemų, kad būtų išvengta kondensacijos ir vėlesnio užšalimo pneumatinėse linijose.

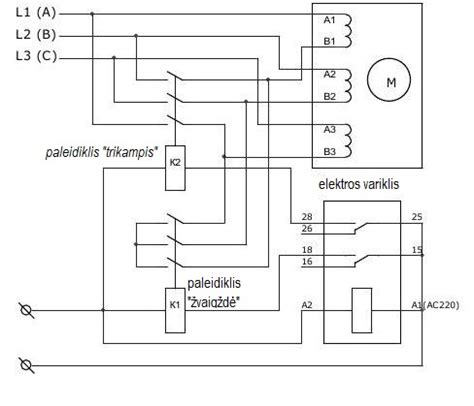

4. Elektros prijungimas (jei taikoma)

Šiuolaikiniuose pneumatiniuose valdymo vožtuvuose dažnai yra elektroniniai padėties reguliatoriai, ribiniai jungikliai ir kiti išmanūs priedai, kuriems optimaliam veikimui reikalingi tinkami elektros prijungimai.

• Pirmiausia peržiūrėkite srities klasifikavimo reikalavimus, kad įsitikintumėte, jog visi elektros komponentai atitinka būtinus pavojingų vietų sertifikatus (pvz., ATEX, IECEx arba klasės / skyriaus įvertinimus).
• Atlikdami elektros prijungimus, griežtai laikykitės gamintojo pateiktų laidų schemų ir gnybtų žymėjimų, kad nepažeistumėte jautrios elektronikos.
• Analoginiams padėties reguliatoriams paprastai patikrinkite teisingą 4-20 mA valdymo signalo poliškumą ir užtikrinkite tinkamą įžeminimą pagal gamintojo specifikacijas.
• Skaitmeniniams padėties reguliatoriams, naudojantiems HART, „Foundation Fieldbus“ arba „Profibus“ protokolus, reikia skirti papildomo dėmesio ryšio parametrams ir tinklo adresavimui.
• Įrenkite tinkamus kabelių jungtis, kurios išlaikytų reikiamą apsaugos nuo įsiskverbimo laipsnį (paprastai IP66 arba aukštesnį pramoninei aplinkai), ir tinkamai užsandarinkite visus nenaudojamus kabelių įvadus, kad būtų išvengta drėgmės patekimo.
• Kabelių tiesimas turėtų sumažinti elektromagnetinių trukdžių poveikį, išlaikant atstumą nuo aukštos įtampos maitinimo kabelių ir naudojant ekranuotą kabelį, kur nurodyta.
• Montuojant vibracijos veikiamoje aplinkoje, visus kabelius pritvirtinkite tinkamu įtempimo mažinimo įtaisu, kad išvengtumėte jungčių nuovargio.
• Baigę prijungimus, prieš pradėdami eksploatuoti, patikrinkite signalo vientisumą naudodami tinkamą bandymo įrangą.
• Pneumatinių valdymo vožtuvų su diagnostikos galimybėmis atveju patikrinkite tinkamą ryšį su valdymo sistema atlikdami kilpinio ryšio testą.
• Montuojant korozinėje aplinkoje, ant atvirų gnybtų ir jungčių užtepkite apsauginių junginių pagal gamintojo rekomendacijas.

5. Bandymas ir paleidimas

Prieš pradedant pilnai eksploatuoti naujai sumontuotą pneumatinį valdymo vožtuvą, būtina atlikti išsamų nuotėkio bandymą ir kruopštų pradinį paleidimą, kad būtų patikrintas jo vientisumas ir veikimas.

• Pradėkite nuo kruopštaus visų jungčių vizualinio patikrinimo, užtikrindami, kad tarpinės būtų tinkamai uždėtos, o visi varžtai būtų tolygiai priveržti iki nurodytų sukimo momento verčių.
• Pneumatinėms sistemoms palaipsniui didinkite prietaisų oro slėgį, tikrindami visas jungtis nuotėkio aptikimo tirpalu.
• Proceso jungtims atlikite sistemingą slėgio bandymo procedūrą pagal taikomus kodus, tokius kaip ASME B31.3 arba EN 12266, paprastai pradėdami nuo 50 % bandymo slėgio ir palaipsniui didindami, stebėdami, ar nėra nuotėkių.
• Ypatingą dėmesį atkreipkite į vožtuvo koto sandariklį, korpuso ir gaubto jungtis bei galines jungtis, nes tai yra dažnos nuotėkio vietos.
• Patvirtinus nuotėkio vientisumą, atlikite eigos bandymą kelis kartus atlikdami pneumatinio valdymo vožtuvo ciklą per visą jo eigos diapazoną, stebėdami, ar judėjimas yra sklandus ir nuoseklus.
• Vožtuvams su padėties reguliatoriais patikrinkite, ar faktinė vožtuvo padėtis tiksliai atitinka valdymo signalą visame diapazone, ir prireikus atlikite kalibravimo koregavimus.
• Patikrinkite, ar saugus gedimų valdymas veikia tinkamai, nutraukdami oro tiekimą arba valdymo signalą ir patvirtindami, kad vožtuvas per nurodytą laiką juda į numatytą gedimo padėtį (atidarytas arba uždarytas).
• Pradinio veikimo su technologiniu skysčiu metu palaipsniui didinkite srautą, stebėdami pasroviui tenkantį slėgį ir srauto charakteristikas.
• Klausykitės neįprasto triukšmo, pvz., kavitacijos ar per didelio skysčio greičio, kuris gali rodyti netinkamą dydį arba montavimo problemas.
• Kritinių pneumatinių valdymo vožtuvų atveju apsvarstykite galimybę įdiegti neorganizuotų išmetamųjų teršalų stebėjimo programą, naudojant nešiojamąją aptikimo įrangą, kad būtų užtikrintas nuolatinis atitikimas aplinkosaugos reikalavimams.

6. Kalibravimas

Tikslus kalibravimas yra būtinas norint užtikrinti jūsų Pneumatinis valdymo vožtuvas tiksliai reaguoja į valdymo signalus ir palaiko proceso kintamuosius norimuose parametruose.

• Pradėkite kalibravimo procesą patikrindami vožtuvo stendo nustatymus, kurie patvirtina spyruokės diapazoną ir užtikrina, kad vožtuvas juda per visą savo eigą su nurodytu oro slėgio diapazonu.
• Vožtuvams su padėties nustatymo įrenginiais vadovaukitės gamintojo nurodyta kalibravimo procedūra, kuri paprastai apima nulinio ir matavimo taškų, taip pat nejautrumo zonos ir atsako laiko parametrų nustatymą.
• Skaitmeniniams padėties nustatymo įrenginiams dažnai reikia nustatyti papildomus parametrus, pvz., vožtuvo charakteristikų kreives, kad būtų optimizuotas valdymo našumas jūsų konkrečiai taikymo sričiai.
• Patikrinkite kalibravimą atlikdami penkių taškų patikrinimą (0 %, 25 %, 50 %, 75 % ir 100 % įvesties signalo), dokumentuodami tiek įvesties signalą, tiek gautą vožtuvo padėtį kiekviename taške.
• Kritiniams taikymams išplėskite šį patikrinimą iki vienuolikos taškų, kad patikrintumėte tiesiškumą visame diapazone.
• Išmatuokite histerezę, artėdami prie kiekvieno bandymo taško tiek didėjančio, tiek mažėjančio signalo kryptimis, užtikrindami, kad skirtumas išliktų priimtinose ribose (paprastai mažesnis nei 1 %).
• Pneumatiniams valdymo vožtuvams uždaros kilpos valdymo sistemose atlikite žingsninio atsako bandymą, kad patikrintumėte, ar vožtuvas gali pasiekti reikiamą padėties nustatymo greitį be per didelio viršijimo.
• Kalibruodami vožtuvus su išmaniaisiais padėties nustatymo įrenginiais, naudokite skaitmeninio ryšio protokolus, kad gautumėte papildomą diagnostinę informaciją ir tiksliai sureguliuotumėte parametrus, pvz., filtravimą, ribinės vertės ir eigos ribos.
• Baigę kalibravimą, dokumentuokite visus nustatymus ir parametrų vertes, kad galėtumėte jas vėliau peržiūrėti ir atlikti techninę priežiūrą.
• Optimaliam veikimui įvairiomis proceso sąlygomis apsvarstykite galimybę įdiegti adaptyvius arba savaime kalibruojančius padėties nustatymo įrenginius, kurie laikui bėgant gali automatiškai prisitaikyti prie kintančios trinties ar proceso charakteristikų.

7. Prevencinė priežiūra

Struktūrizuotos prevencinės priežiūros programos įdiegimas yra labai svarbus siekiant maksimaliai padidinti pneumatinių valdymo vožtuvų tarnavimo laiką ir patikimumą.

• Sukurkite išsamų priežiūros grafiką, pagrįstą vožtuvo kritiškumu, eksploatavimo sąlygomis ir gamintojo rekomendacijomis.
• Bent kartą per ketvirtį reikėtų atlikti vizualinę apžiūrą, siekiant patikrinti, ar nėra išorinio nuotėkio, korozijos ar neįprasto triukšmo eksploatacijos metu.
• Mėnesiniai oro tiekimo kokybės patikrinimai, naudojant rasos taško matavimą ir dalelių bandymą, padeda išvengti su užteršimu susijusių gedimų.
• Stiebo sandarinimo detales reikėtų tikrinti kas pusmetį, ar nėra nuotėkio, ir prireikus sureguliuoti, tačiau reikia vengti per didelio priveržimo, nes tai padidina trintį ir pagreitina nusidėvėjimą.
• Pneumatiniams valdymo vožtuvams su išmaniaisiais padėties nustatymo įtaisais pasinaudokite diagnostikos galimybėmis, kasmet atlik...
