Elektros instaliacija bute ar name yra ilgalaikė investicija. Čia tikrai netikslinga taupyti kokybės ar - juo labiau - savo pačių saugumo sąskaita. Patalpose būtina iš anksto numatyti vietas jungikliams ir rozetėms pagal būsimą baldų išdėstymą. Rozetės įrengti reikia atsakingai: jų vietos turi atitikti bendrą išplanavimą, siekiant užtikrinti patogumą ir saugumą, o papildomos rozetės padeda įveikti pokyčius interjere.
Planavimas: kur ir kaip išdėstyti rozetes bei jungiklius
Pirmiausia tvarkingas laidų išvedžiojimas ir tvirtinimas, jų patikra, ar tinkamai viskas sujungta, ir tik tada skylių gręžimas, plastikinių dėžučių jungikliams ir rozetėms įmontavimas, jų mechanizmų įdėjimas ir prijungimas, plastmasinės apdailos uždėjimas. Rozetės įstatymas turint tinkamus įrankius yra visai nesudėtingas darbas. Jungiklių ir rozečių išdėstymas neatsiejamas nuo bendro patalpų išplanavimo bei susietas su elektros laidų išdėstymu. Pirmiausia daromas patalpų, baldų ir buitinės technikos išdėstymo projektas. Tada galime numatyti rozečių ir jungiklių vietas ir pagal tai optimaliai suprojektuoti laidų pravedimą.

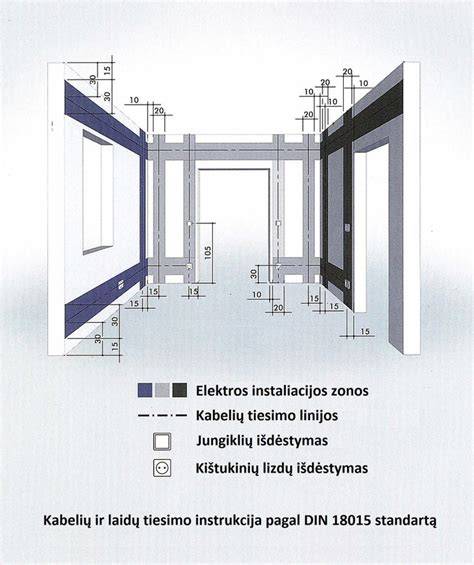

Laidų pravedimui ir instaliacinių dėžučių išdėstymui svarbios šios zonos: horizontali 30 cm plotis, vertikali 20 cm; apačioje horizontalioji zona prasideda nuo 15 cm iki 90 cm nu nuo grindų, viršuje - nuo 15 cm iki lubų. Į šias zonas montuojami kištukiniai lizdai, jungikliai ir atšakos dėžutės. Įvairiose patalpose gali būti skirtingos instaliacijos poreikiai: vonios kambaryje dažnai būtina dėmesys IP apsaugoms bei drėgmei atspari technika, o virtuvėje - aukštesnė apkrova ir prieigos patogumas.
Instaliacinės dėžutės: tipai, dydžiai ir pasirinkimo kriterijai
Instaliacinių dėžučių pasirinkimas priklauso nuo sienos medžiagos: mūro ar plytų, betono ar gipso kartono. Mūrinėse sienose ertmė turi būti pilnai užpildyta, kad dėžutė tvirtai laikytųsi ir sienos sandara nepakenktų. Gipskartonio sienose dėžutės turi prisispaudžiančius sparnelius ir plonesnį plastiką - šias dėžutes lengviau montuoti ir jos suteikia geresnę garso izoliaciją. Sienos neturinčios idealaus lygumo gali pareikalauti papildomų pastangų dėl tarpuose likusių nelygumų ir išlygų.
Dažnai pasitaiko pasirinkimas tarp plastiškų ir metalinių dėžučių. Plastikinės dėžutės yra populiarios dėl lengvumo ir korozijai atsparumo, o metalinės - dėl papildomo atsparumo ugniai bei ilgaamžiškumo labai drėgnose ar tam tikrose statybos vietose. Svarbu rinktis dėžutę su stabiliais tvirtinimo taškais, kad ji tvirtai laikytų jungiklius ar rozetes, ypač kai jų skaičius didelis.
Instaliacinių dėžučių įrengimo vietos ir jų užpildymas
Instaliacinės dėžutės mūre turi būti įrengiamos taip, kad jų kraštai būtų užpildyti ir įsitvirtintų tinko sluoksnyje, o paviršius būtų lygus. Skylės turi būti išgręžiamos tik tiek, kad įdėjus dėžutę jos paviršius sutaptų su sienos paviršiumi arba liktų 2-5 mm tarpų viršutinei daliai. Gipskartonio sienoms dėžutės turi sparnelius ir specialias zonas plonesniu plastiku, kad būtų galima lengvai pritvirtinti mechanizmus.
Jei montuojama kelias rozetes ar jungiklius, instaliacinės dėžutės neturėtų būti išdėstytos vienoje linijoje be tarpo - tarpai užtikrina lengvesnį mechanizmų tvirtinimą ir išvengia galimų netikslumų. Priedai ir rėmeliai gali būti skirtingų spalvų ar medžiagų deriniai - tai suteikia galimybę išgauti harmoningą interjero efektą.
Jungiklių ir rozetės: montavimas, laidų paruošimas ir jungimas
Laikus, kai daromos rozetės virš plytelių, būtina užtikrinti saugumą: išjungti srovę ir patikrinti, ar nėra įtampos su įtampos detektoriumi. Tada nuimamas rozetės dangtelis, atsukami tvirtinimo varžtai ir atsilenkiama rozetė, laidai atjungiami ir identifikuojami. Ant laidų paliekama 10-15 cm galas, o pagrindinės izoliacijos nuiminėjama apie 8-10 cm. Laidų gnybtai žymimi spalvomis: fazė - ruda (ar juoda), neutralus - mėlynas, įžeminimas - žaliai geltona. Taip pat įsitikinkite, kad laikui bėgant laidai išlieka aiškiai identifikuoti.
Jungiklį montuojant reikia nuimti išorinį įtaisymo dangtelį, paruošti laidų galus, įstatyti į griebiklį, o likusius laidus įstumti į instaliacinę dėžutę. Užtikrinama, kad laidai būtų tinkamai įtvirtinti ir įsukamiems varžteliams būtų pakankamai įtempti. Dažnai montuojant daugiaviečiuose rėmeliuose būtina laikytis vieningos linijos horizontaliai ir vertikaliai, kad jungikliai ir rozetės atrodytų tvarkingai.
Kalbant apie dažnai vertinamas JUNG mechanizmus, jų griebiklio sistema leidžia greičiau ir tvirčiau pritvirtinti laidus, todėl jungimas užtrunka ženkliai trumpiau, o eksploatacijos metu kontaktai išlieka patikimesni. Taip pat keičiant senas rozetes svarbu įsitikinti, kad nauji įrenginiai atlieka funkcijas be nuotėkio rizikos, o dangteliai užtikrina apsaugą nuo galimo drėgmės ar dulkių įsiskverbimo.
Elektrinės grandinės testavimas ir laikymo užtikrinimas
Po mechanizmų įrengimo būtina patikrinti, ar rozetės veikia sklandžiai. Srovę reikia atjungti prieš atlikant papildomus darbus. Įjungus, tikrinama su atsuktuvu - srovės indikatoriumi, ar fazinis laidas tikrai įjungtas ir ar nėra trumpųjų jungimų. Jei viskas groja, galime pereiti prie apdailos - uždėti apdailos užpildus ar pritvirtinti apvadus.
Interjero dizainas ir funkcionalumas
Apdailos ir apvadų pasirinkimas yra ne tik techninė, bet ir estetinė dalis. JUNG siūlo platų dizaino asortimentą: galima derinti tos pačios spalvos apvadus ir klavišus, arba rinktis skirtingų spalvų derinius. Balti apvadai ir didelis baltas klavišas yra klasikinis sprendimas, o stikliniai apvadai ir „A creation" rėmeliai suteikia modernų įspūdį. Veidrodinis rėmelis gali kurti įdomų akcentą net ant nelygios sienos.
Be standartinių sprendimų, yra ir pažangių, bevielių valdymo sprendimų: radijo bangomis valdomi jungikliai (RJ-314), radijo imtuvai (DJ-01i) ir siųstuvai (DJ-01s) leidžia valdyti šviestuvus nuotoliniu būdu iš patalpų ar baldų vietų. Taip pat galima įrengti kryžminius perjungiklius, kad įjungti grandinę galėtumėte iš kelių vietų.
Saugi visuma: saugumas, kokybė ir pasiruošimas
Sertifikuotos žinomos prekės ženklų įrangos pavyzdžiai: Schneider, Gira, Legrand, Berkeris, ABB, Wessen, Bticino, Makel, Vico. Pagrindinis kriterijus - kokybė ir ilgaamžiškumas, nes šie sprendimai atsiperka su laiku. Siekiant užtikrinti saugumą, būtina laikytis visų normas ir taisykles, įskaitant tinkamą įžeminimą, naudojimąsi tinkamais laidais ir dėžutėmis, bei tinkamą apsaugą nuo drėgmės (IP klasių atitikimą).
Specialūs patarimai vonios kambariui ir drėgnoms vietoms
Vonios kambaryje patartina naudoti lizdų su nuotėkio rele ir dangteliais, kurie apsaugo nuo vandens purslų ir automatiškai išjungia įtampą, kai atsiranda nuotėkis. Dažnai skiriama atskira išleidimo vieta didesniems įrenginiams, pvz., skalbimo mašinai ar vandens šildytuvui, kad būtų kruopščiai atskirtos apkrovos grandinės. Taip pat svarbu atsižvelgti į zonų reikalavimus vonios kambaryje: 0 zonos - laisvai galima montuoti lizdus po būtinais apribojimais, 1-3 zonos skirtingai aprėpia vonios sienas ir aplinką.
Etapai įrengiant naujas arba keičiant senas rozetes
- Paruošimas: įrankių ir medžiagų paruošimas, įskaitant perforatorių, frezų, replės, skaitiklius ir apsaugos priemones.
- Sienų laidų sujungimas: išgręžti grioveliai, įmontuoti laidai, užtinkuoti ar užpildyti gipso tinku priklausomai nuo sienos tipo.
- Instaliacinių dėžučių montavimas: užpildyti ertmes, įtvirtinti dėžutes, užpildyti tarpus, kad sumažinti garso ir šilumos praradimus.
- Rozetės ir jungikliai: laidų nuiminėjimas, gnybtų žymėjimas, prijungimas prie griebiklio, montavimas į dėžutę ir tikrinimas su įtampa.
- Testavimas: įjungti srovę, patikrinti kontaktus, įsitikinti, kad jungikliai veikia sklandžiai ir neperveržiant varžtelių.
Papildomos rekomendacijos
- Visada atjunkite srovę prieš darbą su laidais ir naudokite atsargines priemones.
- Rinkitės kokybiškus prekės ženklus - ilgaamžiškumas ir saugumas atsiperka.
- Planuokite rezervą ateities apkrovoms, kad nereikėtų dažnai keisti instaliacijų.
- Vonios kambaryje įrengkite lizdus su IP apsauga (IPX4-IPX6) ir nuotėkio rele, jei būtina.
- Laikykitės ES ir Lietuvos standartų dėl instaliacinių dėžučių vietos, aukščio ir zonų reikalavimų.
| Parametras | Rekomendacijos |
|---|---|
| Jungiklių aukštis | 90-100 cm nuo grindų |
| Rozetės aukštis | ~30 cm nuo grindų |
| Horizontali instaliacijos zona | 30 cm plotis |
| Vertikali instaliacijos zona | 20 cm plotis |
| Kabelių skerspjūvis rozetėms | 2,5 mm² |
