Plokštieji „Viessmann Vitosol“ kolektoriai: didelio našumo sprendimai šildymo ir karšto vandens ruošai

Didelio našumo plokšti „Vitosol 200-FM“ kolektoriai puikiai tinka bet kokiai šildymo sistemai papildyti. Vidutiniškai jie gali pakeisti iki 60 proc. energijos, kuri kitu atveju kasmet būtų reikalinga karštam vandeniui ruošti, ir prisidėti prie centralizuoto šildymo atsarginių variantų. Pažangus absorbcinis sluoksnis apsaugo kolektorius nuo perkaitimo. Iš visų pusių sulankstytas aliuminio rėmas ir vientisas stiklų tvirtinimas užtikrina nuolatinį sandarumą ir itin stabilų saulės kolektorių. Galinė plokštė yra atspari pradūrimams ir korozijai. Integruoti srauto ir grįžtamieji vamzdžiai leidžia saugiai įrengti net ir didesnius kolektorių masyvus, naudojant lanksčias, gofruotas, nerūdijančiojo plieno stumdomas jungtis.

Plokštieji kolektoriai gali būti universaliai naudojami montuojant virš stogo, integruojant į stogą ir montuojant ant kolektorių atramų, pavyzdžiui, ant plokščių stogų. Vitosol 200-FM yra tinkamas pasirinkimas, jei saulės kolektorius turi būti su individualios RAL spalvos rėmu. Standartinė jo apdaila - tamsiai mėlyna, todėl jis dera praktiškai prie bet kokio stogo. „Viessmann“ siūlo šiuos plokščiuosius kolektorius su įvairiomis technologinėmis savybėmis, kurios prisideda prie efektyvumo ir ilgaamžiškumo.

Techninės ypatybės ir saugos užtikrinimas

"Viessmann Vitosol 100-FM/200-FM" ir "Vitosol 200-TM/300-TM" saulės kolektoriuose įrengta naujoviška „ThermProtect“ apsauga nuo perkaitimo. Tamsiai mėlynas rėmelis. Mūsų centrinėje, aiškiai išdėstytoje „ViBooks“ duomenų bazėje galite greitai ir lengvai rasti reikiamas naudojimo instrukcijas, duomenų lapus ir įvairias brošiūras. Kolektoriai yra labiausiai matomi saulės šilumos sistemos komponentai.

Be vakuuminių vamzdinių kolektorių, Viessmann taip pat siūlo plokščiuosius kolektorius, skirtus gyvenamiesiems, komerciniams ir komunaliniams pastatams. Šios dvi kolektorių versijos panašios tuo, kad šildymui ir karšto geriamojo vandens ruošimui naudoja nemokamą ir beveik visuotinai prieinamą saulės energiją. Be to, jie pagaminti iš korozijai ir UV spinduliams atsparių medžiagų. Tačiau saulės kolektorių sandara ir veikimo principas skiriasi. Galingi plokštieji kolektoriai yra optimalus bet kurios šildymo sistemos papildymas.

Šie kolektoriai iš esmės sudaro absorberis ir korpusas su dengiamąja plokštele. Skirtumas čia slypi detalėse: „Viessmann“ plokščiojo kolektoriaus korpusą sudaro iš visų pusių išlenktas aliuminio rėmas. „Vitosol 200-FM“ modelio atveju jį galima pritaikyti ir nudažyti RAL spalva. Standartiškai rėmas dažomas tamsiai mėlyna spalva. Dangtis, pagamintas iš specialios paskirties stiklo, yra labai skaidrus, todėl pro jį prasiskverbia pakankamai saulės energijos. Be to, plokštieji „Vitosol“ kolektoriai turi pradūrimams ir korozijai atsparią galinę sienelę bei itin veiksmingą šilumos izoliaciją.

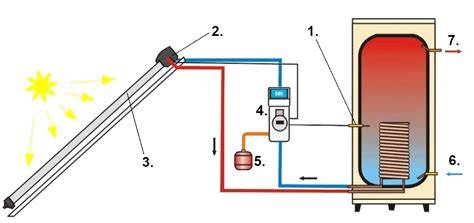

Visgi kolektorių širdis yra absorberis - vingiuotas vamzdis, kuriuo teka saulės energijos skystis. Plokščiųjų kolektorių veikimas pagrįstas kontūru. Kai saulės šviesa pataiko ant plokščiųjų kolektorių paviršiaus, ji įkaitina vamzdžiuose cirkuliuojančią saulės energijos terpę. Tuomet saulės energijos terpė perduoda šilumą į karšto vandens kaupiklį arba šildymo buferinį kaupiklį. Dienomis, kai saulė šviečia gausiai, plokštieji kolektoriai gali priimti daug energijos ir laikinai ją kaupti kaupiklyje. Jei kurį laiką ši energija nėra paimama, kolektoriams kyla pavojus perkaisti. Taip atsitinka todėl, kad kaupiklis nebegali priimti energijos. Tačiau „ThermProtect“ technologija neleidžia toliau absorbuoti energijos, kai pasiekiama tam tikra temperatūra, ir kai saulės energijos kaupiklis yra visiškai įkaitęs. Viršijus perjungimo temperatūrą, absorberio sluoksnio kristalinė struktūra keičiasi, todėl daug kartų padidėja šilumos spinduliavimo greitis ir sumažėja kolektoriaus našumas. Taigi stagnacijos temperatūra labai sumažėja, todėl garai nesusidaro. Kristalinio paviršiaus struktūros pokytį galima atkurti neribotą laiką, t. y., jis yra grįžtamasis.

Montavimo galimybės ir įrengimo paprastumas

„Viessmann“ plokščiųjų kolektorių montavimo galimybės yra įvairios. Juos galima montuoti tiek horizontaliai, tiek vertikaliai. Taip pat galima montuoti ant šlaitinių stogų. Vertinant praktiniu požiūriu, kolektorius paprasta integruoti į stogą arba įrengti ant kolektorių atramų, pavyzdžiui, plokščių stogų. Brėžiniai ir tvirtinimo elementai sukurti taip, kad montavimas būtų kuo paprastesnis ir saugesnis. Apsaugos nuo perkaitymo technologijos užtikrina., kad net ilgesniems masyvams naudojamos hermetiškos jungtys iš nerūdijančio plieno išlaikytų stabilumą ir sandarumą.

„Vitosol 141-FM DHW solar“ paketas tinka modernizavimo projektams ir naujai statybai. Pagal dydį, našumą ir kainą jis skirtas būtent individualiems namams. Paketą sudaro du plokšti kolektoriai „Vitosol 100-FM“ (SVKF/SVKG tipo) ir dvivietis 250 litrų talpos „Vitocell 100-B/-W“ karšto vandens balionas. Pažangus absorbinis sluoksnis apsaugo kolektorius nuo perkaitimo. Karšto vandens balionas su ilgaamže „Ceraprotect“ emalio danga turi du netiesioginius šildytuvus, skirtus šildymui saulės kolektoriais ir pašildymui katilu. Saulės kolektorių kontūrui „Solar-Divicon“ su saulės kolektorių valdymo įtaisu (Vitosolic 100, SD1 arba SM1 tipo saulės kolektorių valdymo modulis) jau sumontuotas gamykloje. Visi prietaisai ir sudedamosios dalys puikiai dera tarpusavyje, todėl montavimas yra kuo paprastesnis.

Įrengimo išskirtinumai plokščiųjų kolektorių serijoje

Aukšto našumo kolektoriai „Vitosol 300-TM“ yra vienas iš efektyviausių rinkoje esančių modelių ir ypač rekomenduojami naudoti ribotose erdvėse. Kolektorių galima įrengti ir naudoti bet kurioje padėtyje, jis skirtas naudoti individualiuose namuose ir daugiabučiuose. Šiuo metu „Vitosol 300-TM“ yra vienintelis rinkoje kolektorius, kurį galima montuoti horizontaliai (ne didesnis kaip 3 laipsnių vamzdžio nuolydis) ir kuriame yra „ThermProtect“ automatinio išjungimo funkcija, priklausanti nuo temperatūros. Jis apsaugo kolektorių nuo perkaitimo, kai šiluma neišskiriama, o saulės spinduliuotė yra didelė.

Kolektorius veikia šilumos vamzdžio principu, kai šilumnešis neteka tiesiai per vamzdžius. Vietoj to proceso terpė garuoja šilumos vamzdis viduje ir per „Duotec“ dvigubą vamzdinį šilumokaitį kondensuodamasi perduoda absorbuotą šilumą šilumnešiui. „Vitosol 300-TM“ sukurtas taip, kad tarnautų itin ilgai. Taip yra dėl aukštos kokybės korozijai atsparių medžiagų, įskaitant stiklą, aliuminį, varį ir nerūdijantį plieną. Absorberis yra neatskiriama vakuuminio vamzdžio dalis.

Stogo montavimo sistema su gegnių inkarais supaprastina kolektorių tvirtinimo užduotį. Gegnių kabliai ir flanšai skirti tvirtinti tiesiai prie gegnių, todėl kolektorius galima puikiai integruoti į bet kokią stogo dangą. Sistemose su keliais kolektoriais tamsiai mėlynos dangos plokštės sukuria vientisą vizualinį perėjimą tarp kolektoriaus korpuso ir absorberio paviršių. Tokios pat spalvos kaip ir korpusas atraminiai dangteliai pagrindo bėgelyje neleidžia vamzdžiams nuslysti. Universalus pritaikymas - vertikalus arba horizontalus montavimas bet kurioje vietoje, ant stogų, fasadų arba montuojant atskirai.

Specifiniai patarimai ir naudotojų kelionė į sėkmę

Mūsų centrinėje, aiškiai išdėstytoje „ViBooks“ duomenų bazėje galite greitai ir lengvai rasti reikiamas naudojimo instrukcijas, duomenų lapus ir įvairias brošiūras. Aukšto našumo kolektorius „Vitosol 300-TM“ yra specialiai pritaikytas naudoti ribotose erdvėse ir pasižymi ilgaamžiškumu dėl kokybiškų medžiagų ir pažangių technologijų.

Galiausiai, „ViBooks“ duomenų bazė leidžia lengvai rasti dokumentus ir instrukcijas, kurios padeda užtikrinti tinkamą įrengimą ir naudą iš šių sistemų.

Kitas svarbus aspektas - RAL spalvos pritaikymas. Iš pradžių rėmas dažomas tamsiai mėlyna spalva (RAL), tačiau galima pasirinkti visus RAL atspalvius, kartu papildomai galima užsakyti šoninius apsaugos dangčius, užtikrinančius sklandų perėjimą nuo kolektoriaus prie stogo. Visapusiška išlenkto aliuminio rėmo konstrukcija ir blizgių šoninių jungčių užtikrina ilgaamžiškumą ir sumažina vandens užsilaikymo tikimybę.
