In metalo gamyba, esminis aspektas apima gebėjimą ne tik formuoti ir formuoti metalo komponentus, bet ir atlikti tikslų metalo pjovimą, kad atitiktų specifinius projekto reikalavimus. Tiksliojo metalo pjovimo metodai atlieka gyvybiškai svarbų vaidmenį apdorojant žaliavas ir yra esminiai aukštos kokybės komponentai įvairiose pramonės šakose. Metalinių medžiagų ar įrankių naudojimas yra paplitęs gamybos sektoriuje, o tai pabrėžia metalo pjovimo procesų svarbą tiesiogiai ir netiesiogiai skatinant jo veiklą.
Metalo pjovimo procesai apima daugybę pritaikymų, kurių kiekvienas yra pritaikytas tam, kad atitiktų specifinius įvairių pramonės šakų reikalavimus. Dėl to atsirado daugybė skirtingų tikslaus metalo pjovimo metodų, kurie patenkina šiuos įvairius poreikius. Šiame straipsnyje sužinosite apie įvairius metalo apdirbimo būdus, pateiksite įžvalgų apie jų pritaikymą ir padėsite pasirinkti tinkamiausią metalo apdirbimo techniką, atitinkančią konkrečius reikalavimus.
Tiksliojo metalo pjovimo technologijos
Tikslus metalo pjovimas yra pagrindinis daugelyje pramonės šakų, kuriose tikslumas ir efektyvumas yra labai svarbūs. Tarp žinomiausių metodų yra pjovimas lazeriu, pjovimas vandens srove, plazminis pjovimas ir viela EDM (elektros iškrovos apdirbimas).

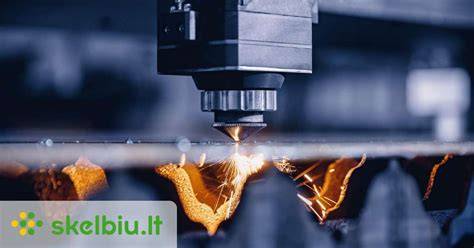

Lazerinis pjovimas
Pjovimas lazeriu naudoja fokusuotą lazerio spindulį itin tiksliai pjauti metalą. Šis didelio tikslumo apdirbimo procesas apima lazerio spindulio nukreipimą į metalinį paviršių, dėl kurio jis išsilydo, sudega arba išgaruoja pjovimo kelyje. Pjovimas lazeriu idealiai tinka sudėtingam dizainui ir plonoms medžiagoms dėl minimalaus karščio poveikio zonos ir siaura pjūvio pločio. Jis pasižymi dideliu pakartojamumu ir gali pjauti įvairius metalus, įskaitant plieną, aliuminį ir nerūdijantį plieną.
Pjovimas lazeriu yra būtina technologija aviacijos, automobilių pramonės ir medicinos įrangos gamyboje dėl gebėjimo tiksliai formuoti sudėtingas geometrijas. Lazeriai dažnai veikia su metalo lakštų pjovimu - užtikrina mažą deglą ir tikslius brėžinius, o skaiduliniai (fiber) lazeriai pasižymi dideliu efektyvumu ir ilgaamžiškumu. Lazerio pjovimas gali būti sublimacinis (išgarina), lydantis (ištirpina) arba deginantis (oksidacijos pagalba), priklausomai nuo degančios medžiagos savybių ir dujų pasirinkimo.
Skaitmeninis valdymas (CNC) užtikrina, kad lazerinės staklės dirbs savarankiškai su įvestomis programomis. Pjovimo lazeriu privalumai yra didelis tikslumas (dažnai iki ±0,1 mm), lygūs pjūvio kraštai ir minimalūs atplaišos dydžiai. Nors lazerinės staklės yra brangios, jos yra universalios ir atsparios dilimui, o jų eksploatacijos sąnaudos dažnai mažesnės dėl nedidelės mechaninės dilimo rizikos.
Ekologiškai svarbu suprasti, kad tokio tipo pjovimas naudoja energiją šilumos įtaikymui, todėl reikia specialistų, kurie suprastų įrenginių veikimą ir galėtų greitai atlikti pataisymus. Lazerinės pjovimo platformos gali būti taikomos plačiam medžiagų spektrui, įskaitant varį, aliuminį, nerūdijantį plieną ir titanelius, todėl jos yra itin universalios įvairiose taikymo srityse.
Technologijų įvairovė suteikia galimybę pasirinkti tinkamiausią lazerio tipą: skaidulinis laseris, CO2 lazeris arba kristaliniai lazeriai. Skaiduliniai lazeriai yra itin tvirti ir tinka daugeliui medžiagų, įskaitant metalus ir nemetalus; CO2 lazeriai turi didesnę energijos pradinę galią, bet dažnai mažiau tinkami plokščių pjovimui; Nd:YAG ar Nd:YVO kristaliniai lazeriai pasižymi dideliu galios lygiu, tačiau yra brangūs ir trumpesnio tarnavimo laikotarpio. Tai lemia pasirinkimą pagal medžiagos tipą ir pjovimo tikslumo reikalavimus.
Privalumai ir iššūkiai
- Privalumai: tikslumas, greitis, mažos šilumos deformacijos rizikos, galimybė pjaustyti įvairias medžiagas, be mechaninio kontakto su paviršiumi, saugumas ir didelis našumas.
- Iššūkiai: aukšta įrengimo kaina, reikia specialisto, kuris suprastų įrangos parametrus, ir būtina išvesti išmetamąsias dūmus bei dujas.
Prieš užsakant paslaugą, būtina pasiruošti brėžinius, žinoti reikalingą medžiagą ir įvertinti papildomas paslaugas, kaip miltelinis dažymas, lankstymas ar kiti apdirbimai. Pjovimo lazeriu technika gali būti taikoma tiek pavienių detalių, tiek didelių serijų gamybai.
300W impulsinio lazerio demonstracija
Vandens srovės pjovimas ir plazminis pjovimas
Pjovimas vandens srove naudoja aukšto slėgio vandenį sumaišytą su abrazyvinėmis dalelėmis, kad perpjautų metalą. Šis metodas neturi karščio paveiktos zonos ir gali pjauti storus metalus bei sudėtingas formas, todėl ypač tinkamas jautrioms karščiui medžiagoms kaip aliuminis ir titanas.
Plazminis pjovimas naudoja plazmos srautą, išlydydamas ir ištraukiant metalą iš ruošinio. Jis veikia daugelyje elektros laidžių medžiagų, užtikrina didelį greitį ir gali būti pigesnis nei lazerinis pjovimas plonoms plokštėms. Tačiau plazminis pjovimas gali sukurti platesnį plyšį nei lazeris.
EDM pjovimas
EDM (elektrinio išlydžio apdirbimas) - CNC metalo pjovimo metodas, kuris naudoja elektros iškrovas, kad pašalintų medžiagą. Vielinis EDM gali kurti sudėtingas geometrijas su mažais nuokrypiais ir yra ypač naudingas kietoms medžiagoms bei itin tiksliai apdirbamoms formoms. Pvz., vielos EDM gali sumažinti ruošinio iškraipymą ir įtampą.
Medžiagos, storis ir tikslumas
- Medžiagos tipas: Metalai skirtingai reaguoja į pjovimą: minkštesni aliuminiai lydiniai pjaustomi lengviau, o kietesnės medžiagos, tokios kaip nerūdijantis plienas ar titaninis lydinys, reikalauja pažangesnių įrankių ir parametrų.
- Medžiagos storis: Storesnėms medžiagoms reikalinga didesnė pjovimo galia ir tvirtesni įrankiai; tai gali didinti šilumos generavimą ir reikalauti papildomų procesų, kaip aušinimas ar terminio apdorojimo po pjovimo.
- Tolerancijos ir tikslumas: Griežtos tolerancijos reikalauja CNC valdymo ir pažangių pjovimo technologijų, kartu su tvirta įranga ir paramos kontrole.
| Veiksnys | Aprašymas |
|---|---|
| Medžiagos savybės | Pjaunamo metalo kietumas, tvirtumas ir lankstumas |
| Įrankio medžiaga | Karbidas, greitaeigis plienas |
| Pjovimo greitis | Jėga, kuria įrankis juda ruošinio atžvilgiu |
| Mašinos standumas | Stabilumas ir pastovumas |
| Įrankio geometrija | Briaunų formos ir kampai |
| Aplinkos sąlygos | Aplinka, temperatūra, švara |
Taikymo sritys
Aviacija ir kosmosas
Tikslus metalo pjovimas būtinas aviacijos ir kosmoso sektoriuje: kur kuriami fiuzeliažo plokštės, sparnų komponentai, variklio laikikliai ir t. t. CNC apdirbimas užtikrina tikslų aliuminio lydinių bei titano dalių formavimą ir gręžimą. Taip pat naudojami tikslūs pjovimo metodai turbinų mentėms, kompresoriaus rotoriams ir degalų sistemos dalims.
Automobilių pramonė
Tikslus metalo pjovimas užtikrina aukštos kokybės komponentų gamybą: cilindrų galvutės, stūmokliai, alkūniniai velenai, transmisijos dalys, važiuoklė ir pakaba. CNC apdirbimo procesai leidžia tiksliai išgyventi geometrijas ir leistinumas nuokrypių, reikalingų efektyviam variklių darbui ir patikimai automobilio konstrukcijai.
Medicinos prietaisų gamyba
Tikslus metalo pjovimas medicinoje taikomas chirurginiams instrumentams, implantuojamiems prietaisams ir diagnostikos įrangai. CNC apdirbimas užtikrina tikslų instrumentų ašmenų formavimą, paviršiaus kokybę ir biologinį suderinamumą implantų gamyboje.
Aptariami iššūkiai ir sprendimai
Šilumos paveikta zona (HAZ)
Iššūkiai: lazerinis ir plazminis pjovimas generuoja didelę šilumą, sukeldami HAZ, kuris gali keisti mikrostruktūrą ir matmenis. Sprendimai: aušinimo įrenginiai ir optimizuoti pjovimo parametrai, taip pat po pjovimo terminis apdorojimas atkuriant medžiagos savybes ir mažinant įtempius.
Medžiagos iškraipymas
Iššūkiai: jėgos pjovimo metu gali sukelti ruošinio deformaciją. Sprendimai: stabilus tvirtinimas, sumažintos pjovimo jėgos, prevencinės priemonės (šildymas ar ištiesinimas) ir kokybiški įrankiai.
Burr formavimasis
Iššūkiai: įdubimai ir nelygumai kraštuose. Sprendimai: aštrūs įrankiai su tinkama geometria, optimizuota parametrai, šurmulių šalinimas po pjovimo automatisuoto įrangos pagalba ir nuoseklumas procese.
Geriausios praktikos ir inovacijos
Pasitelkiama išplėstinė CAD/CAM programinė įranga dizaino optimizavimui, įrankių kelio (toolpath) optimizavimui ir integravimui su staklėmis. CAD modeliavimas leidžia virtualiai išbandyti pjovimo strategijas prieš įvykdant fizinį procesą, o CAM programavimas užtikrina optimalius įrankių takų maršrutus ir parametrus. Nuolatinis tobulėjimas apima grįžtamąjį ryšį tarp projektavimo ir apdirbimo, siekiant tobulinti kokybę ir efektyvumą.
Mūsų įmonė atlieka lazerinį plieno lakštų bei vamzdžių pjovimą. Pjauname net ir labai smulkias bei sudėtingas detales. Lazeriu iš plieno išpjautų detalių pjūvio linijos būna tikslios, švarios, lygios, be įtrūkimų, dažnai nereikalaujančios papildomo apdirbimo. UAB „Unipuras“ specializuojasi juodo, cinkuoto bei nerūdijančio plieno, spalvotų metalų: aliuminio, vario bei žalvario lakštų pjovime. Kartu su klientais mes galime įgyvendinti geriausias idėjas. Vienas iš svarbiausių lazerio savybių - darbai gali būti atlikti ypač greitai. Išpjauti galima net ir labai smulkias bei sudėtingas detales. Metalo pjovimas lazeriu - moderni ir itin tiksliai metalo apdirbimo technologija, leidžianti greitai ir kokybiškai išpjauti įvairias detales iš metalo lakštų.
