Plokščių stogų konstrukcijos reikalauja išsamaus planavimo: nuo nuolydžio formavimo iki hidroizoliacijos, garų izoliacijos ir drenažo sluoksnių sudėties. Straipsnyje apžvelgiami plokščių stogų tipai, jų sluoksnių funkcijos bei patikimos projektavimo ir įrengimo praktikos, kad būtų užtikrintas ilgalaikis stogo patikimumas ir energinis efektyvumas.

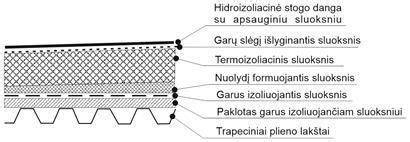

Konstrukcijos sluoksniai ir jų funkcijos
- Laikančioji konstrukcija: gelžbetonio perdanga, gelžbetonio plokštė, profiliuotas lakštas.
- Garų izoliacijos sluoksnis: garo plėvelė 200 μm, prilydoma vienas sluoksnis pirminio bitumo; laikinas įlajos gali veikti kaip laikinas stogas; savaime limpanti garo izoliacija gali būti laikinas stogas iš tikrųjų.
- Žemiau išskirtos kitos svarbios plokščiojo stogo dalys yra šilumos izoliacija, drenuojantis sluoksnis, hidroizoliacija ir apsauginiai sluoksniai. Svarbu užtikrinti, kad visi jungtys, tarp jų sandūros ir perėjimai prie sienų ar įrenginių, būtų kruopščiai užtaisyti.
Tiksliai parinktos šių sluoksnių sudėtys priklauso nuo stogo tipo (tradicinis ar atvirkštinis), naudojimo pobūdžio (eksploatuojamas ar neeksploatuojamas) ir aplinkos sąlygų. Atvirkštiniai stogai dedasi taip, kad šilumos izoliacija būtų virš hidroizoliacijos, taip apsaugant dangą nuo UV, temperatūros svyravimų ir mechaninių pažeidimų.
Stogo tipai: tradiciniai, atvirkštiniai ir žalieji sprendimai
Plokščiojo stogo konstrukcijos skirstomos pagal konstrukcijos tipą į vėdinamus ir nevėdinamus, o pagal eksploatavimo pobūdį - į eksploatuojamus ir neeksploatuojamus. Tradiciniai plokščių stogų sprendiniai dažnai turi hidroizoliacijos jautrumą, o atvirkštiniai stogai siūlo geresnį apsaugos nuo kaitimo ir mechaninių pažeidimų lygį.
Tradicinis plokščio stogo pagrindas paprastai apima gelžbetoninę plokštę, nuolydžio formavimo sluoksnį, hidroizoliaciją, termoizoliacijos plokštes ir vandenį filtruojantį sluoksnį bei išlyginamąjį apkrovą paskirstantį sluoksnį. Atvirkštinio stogo atveju hidroizoliacija lieka apačioje, o termoizoliacijos sluoksnis iškyla virš hidroizoliacijos su papildomais drenažo ir vėdinimo sluoksniais. Žaliojo stogo modifikacija įtraukia perforuotus duobėtųjų lakštų sluoksnius, keramzitą ar plautą žvyrą, švelninančius drenažą ir substrato storį, kuris priklauso nuo augalų rūšies.
Šiluminė izoliacija ir garų izoliacija
Šilumos izoliacijos sluoksnio storis rekomenduojamas pagal energinę klasę: A, A+ ar A++ pastatams - 2 arba 3 plokščių plokštės sluoksniai. Garų izoliacija turi būti vientisa ir išsaugota net jungtyse, pvz., prie įlajų, kaminėlių ir parapetų. Garų izoliacijos sluoksnį reikia išlaikyti toje pačioje kryptimi su šilumos izoliacija, vengiant drėgmės įsiskverbimo į stogo konstrukcijas. Kai kuriose vietose garų izoliacijos sluoksnis pratęsia sandūras iki šiluminio izoliacijos viršaus, o deformacinių siūlių garų izoliacijos sluoksnis turi būti įrengtas taip, kad drėgmė nepatektų į pastatą.
Hidroizoliacijos diegimas ir dangų pasirinkimas
Hidroizoliacija turi užtikrinti ilgalaikę apsaugą ir eksploacinį patikimumą. Dangos parenkamos atsižvelgiant į technines charakteristikas, nuolydį, pagrindą ir klimato sąlygas. Jei stogo nuolydis didesnis nei 2,90°, gali prireikti papildomų tvirtinimo priemonių. Esant mažesniam nuolydžiui, šiuo atveju dažnai taikomos SBS tipo polimerais modifikuotos bituminės dangos su poliesterio pluošto pagrindu.
Renovacijoje dažniausiai būtina įrengti dviejų sluoksnių hidroizoliaciją. Ritininės prilydomos dangos turi savo klijavimo taisykles: temperatūros nustatymas turi būti tiksliai laikomas, kad būtų užtikrintas tinkamas sukibimas ir nuolydis, o šonai turi būti užfiksuoti. Prilydomos grindų dangos gali būti naudojamos su įrengtais nuolydžiais, kurie padeda vandeniui nubėgti į įlajas.
Drenavimas ir drenažo sluoksniai
Drėgmė būtina pašalinti per drenuojantį sluoksnį. Ploto dydžio įtaka lemiama, todėl dažnai naudojamas smėlio ar skaldos sluoksnis su geotekstile, geotekstilėmis ar plaučiais užklotu. Galimos drenažinių lakštų modifikacijos - ENKADRAIN ar panašūs sprendimai, užtikrinantys dideles apkrovas, tokias kaip transporto priemonių judėjimas. Drenažinis sluoksnis su tarpinėmis plokštėmis ir skiriamaisiais sluoksniais užtikrina tinkamą vandens nubėgimą ir hidroizoliacijos apsaugą.
Terasa ir terasos grindų sprendimai
Terasa gali būti įrengiama iš vandeniui atsparių lentų ar plytelių. Atramos dažnai yra plastikinės arba metalo konstrukcijos, o virš jų ruošiama gulekšniai vietai. Tarp terasos grindų ir drenažinio sluoksnio paliekami tarpai vandeniui tekėti, o didesniems atvejams įrengiami 50 cm atstumo skysčiai ir avariniai nuvedimai. Minimalus vienos terasos drenažo sluoksnio storis dažnai nustatomas 15 cm (duobėtais lakštais naudojant geotekstilę) arba 5 cm (terasoms naudojant plutuotas plyteles).
Ventiliacija, sauga ir prieiga
Ventiliacijos kaminėliai būtini norint pašalinti drėgmę ir apsaugoti stogo dangą nuo išsipūtimo. Prie stogo įrengiami laikini ventiliaciniai kaminėliai, o būtina sukurti pakankamą ventiliavimo kiekį, ypač senesnėse daugiabučių stogo konstrukcijose. Saugumo klausimai - prieigos taškai, laiptinės išėjimai, tvirtinimo taškai, dilatacinės siūlės ir hidroizoliacijos sandaros turi būti numatyti projektuose, o ne pridedami vėliau.
Gaisrinė sauga ir degumo klasės
Stogų ir jų dangų degumo klasės yra BROOF (t1) arba FROOF (t1); stogo konstrukcijos turi atitikti šias reikalavimų klasifikacijas. Plokščių stogų viršutinė hidroizoliacijos sluoksnio dalis dažnai papildomai apsaugoma priešgaisrinės vatos pakloto sluoksniu, siekiant užtikrinti BROOF (t1) reikalavimus. Degimo klasė vertinama kompleksiškai - per visą stogo sistemą (paklotas, šilumos izoliacija, garų izoliacija ir hidroizoliacija).
Projektavimas ir statyba: kaip pasiekti patikimumą
Plokščiojo stogo įrengimas reikalauja ne tik techninių sprendimų, bet ir patikimų rangovų. Pagrindo paruošimas apima nešvarumų šalinimą, defektų taisymą ir paviršiaus lyginimą. Svarbu įvertinti garų izoliaciją, kad drėgmė neišplėštų hidroizoliacijos jungčių ir nesukeltų kondensacijos po stogu. Nuo projekto momento priklauso, kiek vietos liks šiltinimui, nuolydžiui ir įrangos įrengimui, todėl būtina numatyti atsargą norint ateities papildomų apkrovų ar įrangos įrengimo.
Rengiant renovacijos projektus, būtina atlikti tyrimus (termovizija, aukščių matavimai) ir parengti kelių scenarijų, kad būtų galima priimti sprendimus, net jei atsiranda neplanuotų sąlygų. Projektavimo proceso metu reikšminga užtikrinti prieigą ir saugą, mazgų brėžinius, dilatacines siūles ir įlajas, parapetus bei avarinius nuvedimus. Mazgai, kurių nėra brėžiniuose, dažnai sukuria sunkumų ateityje, todėl būtina jų dokumentacija.
Į ką atkreipti dėmesį projektuojant: patarimai ir klaidos
- Skaidrus sluoksnių schema su konkrečiais tipais ir storis; ne tik bendriniai pavadinimai.
- Nuolydžio planas su kryptimis, aukščiais, įlajų ir lovių vietomis; už kliūčių turi būti kregždutės.
- Parapeto aukštis skaičiuojamas kartu su pyrago storio atsarga ateičiai.
- Konstrukciniai mazgai turi būti brėžiniai su aiškiomis prieigomis ir saugaus vystymo taškais.
- Prieigos sprendimai turi būti numatyti iš karto, o ne kurti gręžiant per gatavą dangą.
- Vandens nuvedimo ir avarinio nuvedimo projektavimas - būtinas, o ne papildomas sprendimas.
Kainos ir projektavimo kaita
Projektavimo kaina priklauso nuo stogo formos ir ploto (didelė geometrija reikalauja daugiau mazgų), mazgų skaičiaus, įrengiamos įrangos (elektrinė, terasa, žalias stogas) ir detalaus lyginimo. Renovacijose svarbu suplanuoti kelių scenarijų tyrimus dėl galimų drėgnumo ar šiltinimo pokyčių, kad būtų užtikrintas maksimalus paprastumas veikti ateityje.
Atlikimo praktika ir 6 etapai plokščio stogo projektavime
- Naudojimo tikslinimas: kaip stogas bus naudojamas dabar ir ateityje (elektrinė, terasa, žalias stogas, įranga).
- Apkrovų surinkimas: sniegas, vėjas, vanduo iki avarinio nuvedimo lygio, eksploatacinė apkrova ir įrangos apkrova.
- Nuolydžio schema: įlajų vietos, loviai su nuolydžiu, avariniai nuvedimai, kregždutės už kliūčių.
- Aukščių derinimas: parapetų aukštis, slenksčiai ir pyrago storis su atsarga ateičiai.
- Mazgų sprendimai: įlajos grupavimas, mazgų brėžiniai, prieigos ir saugos taškai.
- Peržiūra su stogdengiu: ar mazgai įmanomi įgyvendinti ir prižiūrimi praktikoje.
Kodėl projektuojant svarbiausia - galimybė ateityje?
Dažniausiai pradinis brėžinyje esantis sprendimas lemia tolimesnį stogo ilgaamžiškumą. Todėl brėžiniai turi aiškiai nurodyti mazgų išdėstymą, nuolydžio kryptis, įlajas, avarinius nuvedimus ir prieigos sprendimus. Pats svarbiausias - į įrengtus sprendimus reikia žiūrėti kaip į investiciją į ateities patikimumą, o ne kaip trumpalaikį sprendimą.
