Plokščias neeksploatuojamasis stogas yra sudėtingas daugiasluoksnės konstrukcijos elementas, kur nuolydis, vandens nuvedimas, termoizoliacija bei hidroizoliacinė danga užima pagrindinę vietą stogo ilgaamžiškumui. STR 2.04.01:2018 reikalauja, kad plokštieji neeksploatuojamieji stogai turi būti suprojektuoti taip, kad praėjus 2 valandoms po lietaus ant stogo paviršiaus nebūtų gilesnių kaip 5 mm vandens balų. Svarbiausia - užtikrinti sandarumą tarp sluoksnių, nuolydžius ir efektyvų vandens nuvedimą į įlajas bei latakus.
Svarbios sąvokos ir tiksliai nustatyti reikalavimai
- Atbraila - žemesnis šlaitinio ar plokščiojo stogo kraštas.
- Atvirkštinis stogas - eksploatuojamas stogas, kur šiluminė izoliacija įrengta virš hidroizoliacinio sluoksnio.
- Hidroizoliacinė stogo danga - iš hidroizoliacinių medžiagų vieno ar kelių sluoksnių sudaryta vandeniui nelaidi stogo danga.
- Apsauginis hidroizoliacinės dangos sluoksnis - paviršinis sluoksnis virš hidroizoliacijos, apsaugantis dangą nuo atmoslijos poveikio.
- Papildomas hidroizoliacinis sluoksnis - po arba virš hidroizoliacijos įrengtas papildomas hidroizoliacijos sluoksnis.
- Įlaja - anga stogo dangos paviršiuje vandeniui nutekėti.
- Karnizas - stogo šlaito dalis, išsikišusi už išorinės sienos.
- Kraigas - šlaitinio stogo viršutinė horizontalioji šlaitų sankirtos briauna.
Stogai turi būti projektuojami, pastatyti ir naudojami taip, kad atitiktų esminius statinio reikalavimus. Pagrindiniai uždaviniai - priešgaisrinė sauga, sauga darbo vietoje, stogo atsparumas oro poveikiams, tinkamas atsparumas ledo varvekliai, ledo susidarymo prevencija, drėgmės ir drėgmės įsiskverbimo ribojimas, bei tinkamas įlajų ir vėdinimo elementų sandarinimas.
Plokščiųjų neeksploatuojamųjų stogų specifika

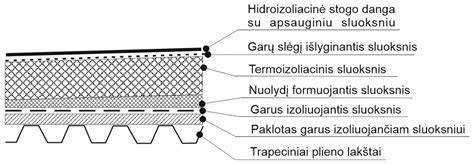

Plokščiųjų neeksploatuojamųjų stogų nuolydis turi būti 0,7°-7°. Jei nuolydis 0,7°-1,4°, turi būti naudojami specialiai pritaikyti statybos produktai ir konstrukciniai sprendiniai, atitinkantys hidroizoliacines dangos gamintojo rekomendacijas. Stogų sluoksniai privalo būti išdėstyti tokia seka: garų izoliacijos sluoksnis, nuolydžio formavimo sluoksnis, termoizoliacijos sluoksnis, vėjui nelaidių sluoksnių, vėdinamo oro sluoksnio, vandens garų slėgį išlyginančio sluoksnio, papildomų hidroizoliacinių sluoksnių, hidroizoliacinės dangos ir apsauginio sluoksnio.
Hidroizoliacinės dangos ir garų izoliacija
Garų izoliacijos sluoksnis turi būti įrengtas taip, kad stogo konstrukcijose nesikauptų drėgmė, o sujungimai tarp garų izoliacijos medžiagų turi būti suklijuoti ar suklijuoti tarpusavyje. Virš šildomų patalpų garus izoliuojantis sluoksnis įrengiamas vidinėje termoizoliacijos pusėje. Deformacinių siūlių garinės izoliacijos sluoksnis turi būti siejamas su pastato vidaus drėgmės barjeru ir užtikrinti kompensatorių apsaugą.
Hidroizoliacinė stogo danga turi būti įrengta taip, kad užtikrintų ilgalaikę pastato hidroizoliaciją ir eksploatuojamą stogo patikimumą. Ritininės plėvelinės dangos kliuvo vienas sluoksnis, o jeigu naudojama prilydomoji hidroizoliacinė danga, reikia atsižvelgti į sankirtų vietų vandens srovių didėjimą sankirtos zonoje. Skiriamieji sluoksniai tarp hidroizoliacijos ir šilumos izoliacijos vykdomi siekiant išvengti skirtingų medžiagų judėjimo ir įtempio pasiskirstymo.
Nuolydžio formavimas ir lietaus nuvedimas
Nuolydžio formavimas gali būti atliekamas dviem būdais: per termoizoliacines plokštes arba per perdangą. Svarbu suformuoti nuolydį taip, kad vanduo nesikauptų virš hidroizoliacijos. Dažnai naudojamos kintamo storio plokštės ar nuolydinės plokštės; jų paskirtis - ne tik nuolydžio suteikimas, bet ir papildoma termoizoliacija. Nuolydžiai formuojami atsižvelgiant į stogo formą ir kliento poreikius. Plokščiuose stoguose dažnai naudojamos polistireninio putplasčio plokštės, kurios klijuojamos arba tvirtinamos smeigėmis. Siūlių perstūmimas, kad jie ne sutaptų, rekomenduojamas ne mažiau kaip 200 mm atstumu.
Drėgmei atsparių konstrukcijų ir vėdinimo kaminos
Vėdinimo kamino vaidmuo - užtikrinti ventiliaciją, išskaitant drėgmę ir užtikrinant stogo konstrukcijų saugumą. Platesniuose stoguose turi būti įrintas ne mažiau kaip vienas vėdinimo kaminas, o plotui 60 m2-80 m2 - papildomas kamino įrengimas. Vėdinimo kamino įrengimas būtinas, kai virš hidroizoliacijos dengiamas tarpinis sluoksnis. Plokščiųjų stogų įlajos ir vandentiekio vamzdžiai turi būti sandariai užklijuoti, o stogo danga turi būti užleista ant parapeto viršaus ir pritvirtinta, kad vanduo nepatektų į stogo konstrukcijas.
Šiluminė izoliacija
Plokščio stogo šilumos izoliacijos sluoksniai gali būti keli sluoksniai iš mineralinės vatos ar polistireninio putplasčio. Jei plokščių sluoksnių siūlės neturi sutapti, o tarp jų klojami skiriamieji sluoksniai, užtikrinamas šiluminio tiltelio sumažinimas. Minimalūs termoizoliacinių medžiagų atsparumo reikalavimai priklauso nuo naudojamų medžiagų - mineralinės vatos arba putplasčio sluoksnių. Sienų ir stogo hidroizoliacijos dangos jungtys turi būti kuo sandariau užgrįstos, o plokščiajame stoge būtina užtikrinti, kad siūlės tarp sluoksnių nesutaptų.
Drėgmei atsparūs sluoksniai ir papildomi sluoksniai
Šiluminę izoliaciją sudaro ne tik pagrindinis šilumos izoliacijos sluoksnis, bet ir garų izoliacijos sluoksniai, kurie turi būti tinkamai įrengti ir suklijuoti. Deformacijų siūlių vietose būtina įrengti kompensatorius, o stogo danga turi būti atspari atmosferos poveikiams. Ant stogo taip pat turi būti įrengti papildomi hidroizoliacijos sluoksniai bei apsauginiai sluoksniai, kurie tarpusavyje nesikerta ir užtikrina nuolatinį hidroizoliacijos vientisumą.
Montavimo ir eksploatavimo praktika
Autoriui svarbu pažymėti, kad plokščiųjų stogų įrengimo technologija apima nuolydžio formavimą, hidroizoliacinės dangos tvirtinimą, garų izoliaciją ir drenažo sluoksnių įrengimą. Plokščiųjų stogų šiltinimas dažnai atliekamas naudojant polistireninio putplasčio plokštes, o nuolydžio formavimui - nuolydinės plokštės ar specialūs klojimo sprendimai. Paklotų paviršiai turi būti lygūs, švarūs ir sausūs; tarp hidroizoliacijos ir jos paklotų paliekami deformaciniai tarpai, o tarp sluoksnių neturi būti kryptingų sutapimų. Vertikalūs paviršiai, pavyzdžiui parapetai ir vėdinimo kanalai, turi būti apsaugoti nuo įlajos ir drėgmės patekimo.
Teritorinės detalės ir praktiniai pavyzdžiai
Šiltinimo sluoksniai plokščiame stoge gali būti įrengiami dviem ar daugiau sluoksnių, atsižvelgiant į STR reikalavimus ir ekspertų rekomendacijas. Ne tik plokščių sluoksnių siūlės, bet ir jų prisilietimas prie parapetų, šachtų ir kitų išorinių elementų turi būti užsandarinami. Eksploatuojamų stogų įrangoje įlajos ir vamzdžiai turi būti sandariai užklijuoti, o vėdinimo šachtų praėjimai - patikimai apsaugoti. Drenažiniai sluoksniai ir drenažinės medžiagos - ENKADRAIN ar analogiški sprendimai - yra populiari praktika tarnaujanant didelėms apkrovoms, pavyzdžiui, automobilių aikštelėse ar intensyviuose judėjimo taškuose.
Priežiūra, renovacija ir gaisrinė sauga
Prieš stogo darbus būtina įvertinti seną dangą ir jos šiluminę varžą, apžiūrėti įlajos ir vėdinimo kamino vietas. Atnaujinant stogą būtina įrengti pakankamą ventiliacinių kaminių skaičių (pvz., 1 kaminėlis 40 kv. m) ir užtikrinti, kad įrengti įlajos būtų tinkamai sandarinamos. Gaisrinės saugos reikalavimai nurodo BROOF (t1) ar FROOF (t1) klases, priklausomai nuo stogo ploto ir pastato paskirties; stogai turi būti įrengti taip, kad būtų užtikrinta priešgaisrinė sauga ir neleistų plisti ugnies į stogo sluoksnius. Kai stogo konstrukcijos sutampa su patalpomis arba joje yra lubos, taikomi papildomi vidaus degumo reikalavimai.
Tobulinimai ir ateities sprendimai
Žalieji stogai Lietuvoje vis dar retai, tačiau jie turi daug privalumų - aplinkos draugiškumas, papildoma biomasė ir mikroklimatas, bei ilgaamžiškumo didinimas. Nuolydžio formavimui naudojamos nuolydinės plokštės su įmontuotomis termoizoliacijos funkcijomis, kurios leidžia sutaupyti apie 20% šiltinamojo sluoksnio storio palyginus su standartinėmis plokštėmis. Projektuose nuolydžio kampai dažnai nurodomi laipsniais arba procentais, kur 1° atitinka apie 1,75% nuolydžio. Plokščiojo stogo nuolydis ir nuolydžių formavimas turi būti įvertinti atsižvelgiant į pastato formą, klimato sąlygas ir STR reikalavimus.
NĖRA VENTILIACIJOS
Techniniai patarimai mazgo įrengimo metu
- Rinktis sertifikuotus stogo konstrukcijų ir hidroizoliacinių dangų produktus, laikytis gamintojo nurodymų.
- Atlikti skaičiavimus nuolydžio ir ventiliacijos poreikiams pagal STR 2.04.01:2018 ir reglamentus.
- Formuoti nuolydžius iš specialių nuolydinės izoliacijos plokščių ir užtikrinti jų nesutapimą su kitais sluoksniais.
- Sandariai užsandaruoti visus sujungimus prie sienų, parapetų, vėdinimo šachtų ir vamzdžių įėjimų.
- Prie hidroizoliacijos įrengti papildomus drenažo ir apsaugos sluoksnius, užtikrinančius drenažą ir mechaninį stogo atsparumą.
Duomenų santrauka ir praktinis pavyzdys
Stogo šiltinimo sluoksniai dažnai susideda iš dviejų ar daugiau sluoksnių, kurių siūlių pradūrimas turi būti išvengtas. Plokščiųjų stogų drenuojantis sluoksnis gali būti plautas žvyras arba kiti drenažo sprendimai (pvz., ENKADRAIN). Drenažo sistemos įrengimas ir skiriamųjų sluoksnių išdėstymas yra esminiai norint užtikrinti stabilų vandens nubėgimą ir ilgaamžiškumą. Šiluminės izoliacijos sluoksnių sujungimai turi būti perslinkti, o kryžmiški junginiai - neveikiantys.
