Plokščias stogas, dar žinomas kaip sutapdintas stogas, yra kone horizontali, mažai palinkusi stogo konstrukcija, kuri Lietuvoje ir visame pasaulyje išpopuliarėjo dėl jo funkcionalumo ir modernios išvaizdos. Tiesa, plokščias stogas nėra visai plokščias. Plokšti stogai turi minimalų, plika akimi sunkiai pastebimą nuolydį, kuris gali siekti kelis laipsnius.
Plokščio stogo ypatybės ir privalumai
Plokščias stogas pasižymi keletu privalumų. Visų pirma, tai šiuolaikiškas pasirinkimas, dažnai naudojamas naujos statybos namams ir ypač mėgiamas tų, kuriems estetika ir modernumas - pirmoje vietoje. Vienas iš pagrindinių pliusų yra efektyvus pastogės erdvės panaudojimas. Plokščias stogas leidžia sukurti papildomas erdves, tokias kaip terasos ar želdiniai stogai, taip pat gali būti naudojamas statyti saulės kolektorių sistemoms.
Plokščias stogas laikomas ekonomišku sprendimu, kadangi dėl mažesnio ploto jam reikalingas mažesnis stogo dangos kiekis. Namas užima nedaug sklypo ploto, todėl galima plėsti žaliuosius plotus ar aktyvaus poilsio zoną. Reikalui esant, galima suprojektuoti stoginę jei namuose yra daugiau transporto priemonių ar norima patogiai patalpinti svečių automobilius.
Be to, plokščią stogą gan paprasta sumontuoti ir prižiūrėti. Kadangi stogo nuolydis mažesnis, stogdengiams lengviau atlikti įrengimo darbus, o vėliau - prižiūrėti bei poreikiui esant remontuoti tokį stogą. Plokščias stogas neturi išsikišusių atbrailų, todėl atsparesnis vėjo gūsiams ir nuplėšimui, audrų metu dažniau nukenčia šlaitiniai stogai.
Nuolydis: kodėl jis reikalingas ir kokio reikia?
Plokščiais stogais laikomi tokie, kurių nuolydis yra ne mažesnis kaip 0,7° ir ne didesnis kaip 7°. Visgi, siekiant prailginti plokščio stogo tarnavimo laiką, rekomenduojamas mažiausiai 1,4° (2,5 proc.) nuolydis. Praktikoje minimaliu dydžiu laikomi 2 % - tai maždaug 2 cm pakilimo kiekvienam metrui. Toks nuolydis užtikrina, kad vanduo nutekės net esant nedideliems paviršiaus netolygumams.
Pavadinimas klaidina. Plokščias stogas visada turi nuolydį - tiesiog toks mažas, kad iš apačios jo nesimato. Nuolydžio funkcija nėra estetinė. Jis yra pagrindinė priemonė, kuri paverčia dangą ilgaamže. Stogas be nuolydžio yra ne stogas, o baseinas su gera hidroizoliacija.
Kodėl projektinis nuolydis ne visada tampa tikru
Perdanga nėra absoliučiai standi. Apkrauta ji įlinksta - ties atramomis lieka vietoje, o tarpatramio viduryje nusileidžia. Įlinkis nedidelis, bet nuolydis irgi nedidelis, ir šie du dydžiai yra tos pačios eilės. Rezultatas: suprojektuoti 2 % tarpatramio viduryje gali virsti nuliu arba net kontranuolydžiu. Ir tai nėra broko požymis - perdanga elgiasi taip, kaip turi.
Prisideda dar keli dalykai: ilgalaikis įlinkis - betonas su laiku „nusileidžia” ir po kelerių metų įlinkis būna didesnis nei iš karto po statybų; šiltinimo susislėgimas - jei izoliacijos gniuždymo stipris per mažas, ji suslūgsta; klojo tikslumas - nuolydį formuojančios plokštės sudėliojamos pagal schemą, o nukrypimas per kelis milimetrus prie 2 % jau yra reikšmingas.
Nuolydžio formavimas: būdai ir praktika
Nuolydį plokščiam stogui galima suformuoti dviem būdais: termoizoliacine medžiaga arba perdenginiu. Anksčiau plokščio stogo nuolydžio suformavimui plačiai buvo naudojamos birios medžiagos: smėlis, keramzitas. Dabar dažniausiai naudojamas daug patogesnis dvigubos paskirties sprendimas: kintamo storio arba taip vadinamos nuolydinės termoizoliacinės plokštės, kurios sudaro nuolydį ir termoizoliacinį sluoksnį.
Reikiamas stogo nuolydis gali būti užtikrinamas šiais būdais: kintamu birios šiluminės izoliacijos sluoksniu (dažniausiai naudojamas keramzitas), jis pilamas virš gelžbetoninio denginio po pagrindiniu šiluminės izoliacijos sluoksniu; naudojant šiluminei izoliacijai kintamo storio plokštes; montuojant su reikiamu nuolydžiu denginio konstrukcijas, dažniausiai metalinį paklotą arba gelžbetoninius denginio elementus, virš kurių klojamas vienodo storio šiluminės izoliacijos sluoksnis.
Renovacijoje nuolydį formuojantis šiltinimas laimi beveik visada: jis lengvas, nereikalauja šlapių procesų ir vienu ėjimu duoda ir nuolydį, ir šiltinimą. Betoninis išlyginamasis sluoksnis reikalauja konstrukcijos atsargos, kurios senuose pastatuose dažnai nėra.
Lovių nuolydis ir kregždutės
Yra viena klaida, kuri kartojasi taip dažnai, kad verta atskiro skyriaus. Ji tokia: plokštumos turi nuolydį, o lovys tarp jų - ne. Kai du nuolydžiai susitinka, jų sankirtoje susidaro lovys, kuriuo vanduo turi keliauti iki įlajos. Bet jei abi plokštumos krenta tik viena kryptimi - į lovį - pati lovio linija lieka horizontali. Vanduo susirenka ir stovi būtent ten, kur srautas didžiausias.
Sprendimas - kregždutės (kontrnuolydžio elementai): trikampiai priešpriešiniai nuolydžiai, formuojami iš tų pačių nuolydį formuojančių plokščių. Jie padalija plokščią zoną į dvi kryptis ir nukreipia vandenį aplink kliūtį.
Vandens nuvedimas ir įlajos
Skirtingai nuo šlaitinių stogų, kurių nuolydis skatina vandens nubėgimą, plokščiame stoge to nėra, todėl svarbiausia yra išvengti vandens prasiskverbimo į konstrukciją ir organizuoti vandens surinkimą bei nuvedimą. Ant plokščio stogo gali kauptis vanduo, kuris ilgainiui pažeidžia stogo dangą. Žiemos metu gali susidaryti ir stogo sluoksnis, kurį būtina pašalinti.
Pagal STR normatyvus minimalūs paviršiaus nuolydžiai turėtų būti ne mažesni kaip 1,4 laipsnio, stogo įlajų skaičius pagal stogo plotą (jei įlajos skersmuo DN110 - rekomenduojama 1 įlaja 80-100 m2 stogo ploto), atstumas tarp įlajų neturėtų būti didesnis negu 12 metrų. Pabrėžtina, kad įlajos nuo vertikalių stogo konstrukcijų pagal STR normatyvus turi būti montuojamos mažiausiai 500 mm atstumu. Įlajos turi būti įrengtos 500 mm nuo stogo krašto, parapet, stoglangių, vėdinimo angų, deformacijos siūlių ir virš stogo iškylančių sienų.
Įlajos turi būti apsaugotos nuo lapų ir žvyro patekimo į lietvamzdį. Prie įlajų įrengiamos vandens perpilimo įrenginys parapet (10 cm nuo stogo dangos paviršiaus). Užšąlančios vidinio vandens nuleidimo sistemos lietvamzdžių dalys turi būti tinkamai apšiltintos arba būti apšildomos. Stogo latakų nuolydis į įlają turi būti ne mažesnis kaip 1.4 °.

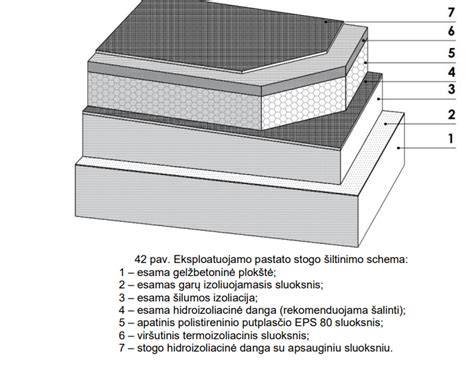

Plokščio stogo konstrukcija ir sluoksniai
Plokščio stogo konstrukciją (nuo perdangos) sudaro keletas sluoksnių. Plokščio stogo konstrukcijoje labai svarbūs yra visi sluoksniai: nuolydis, vandens nuvedimas, termoizoliacija, hidroizoliacinė danga. Projektuojant ir įrengiant plokščiųjų neeksploatuojamųjų stogų konstrukcijas, būtina įvertinti šių stogo konstrukcijų sluoksnių naudojimą: garus izoliuojančio sluoksnio; nuolydžio suformavimo sluoksnio; termoizoliacinio sluoksnio; vėjui nelaidaus sluoksnio; vėdinamo oro sluoksnio; vandens garų slėgį išlyginančio sluoksnio; papildomų hidroizoliacinių sluoksnių; hidroizoliacinės stogo dangos; hidroizoliacinės dangos apsauginio sluoksnio.
Šiltinimas
Vienas svarbiausių plokščio stogo įrengimo etapų yra stogo apšiltinimas. Kadangi plokščią stogą gerokai labiau veikia drėgmė, į vidų gali prasiskverbti ir šaltis. Šiltinimo darbus taip pat verta patikėti profesionalams, kadangi jie reikalauja įgūdžių ir ypatingo kruopštumo.
Įrengiant sutapdinto stogo apšiltinimo sluoksnį, termoizoliacinių statybos produktų mechaninis atsparumas turi būti parinktas įvertinus galimą apkrovų poveikį. „Vienas ekonomiškiausių bei pažangiausių sutapdinto stogo įrengimo būdų - jį apšiltinti polistireniniu putplasčiu“, - teigia AB „Ukmergės gelžbetonis“, gaminančios prekių ženklo „Termoporas“ gaminius sutapdintiems stogams apšiltinti, specialistai. Žvelgiant ekonominiu aspektu, investicijos efektas sutapdintam stogui šiltinti, palyginti su mineraline vata, siekia iki 30 %.
Akmens vatos plokštės yra dažnai pasirenkamos dėl gerų šiluminių savybių ir atsparumo ugniai. Akmens vatos gaminių degumo klasė A1 reiškia, kad medžiaga nedegi. Polistireninio putplasčio plokštės yra tvirtos, atlaiko vaikščiojimą montavimo metu bei eksploatavimo metu atsirandančius sniego apkrovas, eksploatavimo takų keliamą gniuždymo apkrovą. Polistireninio putplasčio sluoksnis puikiai atlaiko saulės elektrinių konstrukcijų keliamas gniuždymo apkrovas.
Prieš pradedant darbus būtina įvertinti seną dangą ir stogo šiluminę varžą. Tam prakertami šulinėliai, pasižiūrima, kokie sluoksniai yra ir paskaičiuojama esama stogo varža ir kokia reikalinga papildoma izoliacija dabar reikalaujamai varžai pasiekti. Be to, būtina vizualiai įvertinti esamos dangos būklę, nuolydžius, įlajų, ventiliacinių kaminėlių būklę.
Hidroizoliacija: danga ir mazgai
Pagrindinis plokščio stogo dangos tikslas - hidroizoliacija, t.y. apsauga nuo drėgmės. Plokščių stogo dangų pasirinkimas gana platus. Kokia stogo danga tinkamiausia jūsų plokščiam stogui priklauso nuo techninių reikalavimų ir jūsų poreikių.
Vienas dažnesnių pasirinkimų permainingų oro sąlygų vietovėse yra PVC danga, kuri laikoma viena pažangiausių ir ilgaamžiškiausių hidroizoliacinių stogo dangų. PVC stogo dangos gali būti mechaniškai tvirtinamos arba klijuojamos prie stogo konstrukcijos, o siūlės suvirinamos tarpusavyje karštu oru.
Galimos medžiagos: Bituminė čerpė; EPDM; PVC membranos; TPO membranos; Metalines stogo dangos. Sutapdintų stogų hidroizoliacinės dangos parinkimas ir reikalavimų suformavimas yra vienas atsakingiausių stogo įrengimo momentų. Visų tipų sutapdinto stogo dangos turi ir pranašumų, ir trūkumų bei techninių charakteristikų, o pasiūlos spektras yra gana didelis.
Prieš įrengiant ritininę hidroizoliacinę dangą ant vertikalios mūrinės sienos, mūras turi būti nutinkuotas - arba mūro siūlės turi būti užpildytos, o paviršius išlygintas. Stogo sujungimo vietose su sienomis ir kitais vertikaliais paviršiais pastarieji turi būti padengti hidroizoliacine danga ne mažiau kaip 300 mm virš stogo plokštumos. Sujungimo su parapetais vietose, kai parapeto aukštis žemesnis nei 300 mm, hidroizoliacinė danga turi būti užleista ant parapeto viršaus ir pritvirtinta. Hidroizoliacinės dangos kraštas turi būti užsandarintas, kad į stogo konstrukcijas nepatektų vanduo.
Montavimas, priežiūra ir remontas
Profesionalių specialistų pasirinkimas yra esminis veiksnys, siekiant užtikrinti kokybišką plokščio stogo montavimą ir ilgalaikį jo tarnavimą. Techninių reikalavimų ir saugumo taisyklių laikymasis yra būtinas, kad užtikrintumėte stogo ilgaamžiškumą ir funkcionalumą. Sutapdinto stogo dengimas reikalauja tam tikros technologijos, reikia teisingai įrengti garo barjerą, apšiltinimo sluoksnį ir stogo dangą, tada stogas tarnaus daugelį metų.
Reguliari priežiūra ir prevencija padeda išvengti problemų, kurios gali atsirasti dėl oro sąlygų, medžiagų senėjimo ar kitų veiksnių. Patikrinimo metu reikėtų apžiūrėti stogo paviršių, vandens nutekėjimo sistemas, stogo dangą ir kitas konstrukcijos dalis. Pagrindiniai priežiūros punktai: periodiškai tikrinkite stogą, ypač po ekstremalių oro sąlygų; laiku pašalinkite lapus, šakas, atliekas, kurios gali užkimšti nuotėkų sistemas; kontroliuokite drėgmės lygį po stogu; reguliariai valykite stogo nuotėkų sistemas; periodiškai pasitarkite su profesionaliais stogų dengimo specialistais.
Kaip ir bet kuri kita konstrukcija, plokščias stogas laikas nuo laiko reikalauja remonto. Įprastai jo metu atliekamas dangos atnaujinimas tačiau jei nesirūpinti šia procedūra ilgesnį laiką tai pasekmės gali būti gerokai skausmingesnės. Drėgmė gali patekti po danga ir visiškai sugadinti žemiau esančius sluoksnius (apšiltinimą ir garų izoliaciją). Tokiais atvejais būna reikalinga plokščio stogo renovacija, kurios metu tenka visiškai ardyti seną konstrukciją ir atlikti visus darbus nuo pradžių.
Reikalavimai ir sauga
Pagrindiniai reikalavimai plokštiesiems neeksploatuojamiems stogams yra reglamentuojami techniniu reglamentu STR 2.05.02:2008 „Statinių konstrukcijos. Stogai“. Pagrindiniai kriterijai, kuriais reglamentuojamas sutapdintų (plokščiųjų) neeksploatuojamų stogų įrengimas, tai: nuolydis turi būti ne mažesnis kaip 0,7 laipsnio ir ne didesnis kaip 7 laipsniai.
Stogai turi tenkinti priešgaisrinius reikalavimus. Bet kurios paskirties I laipsnio atsparumo ugniai pastatų stogai, neatsižvelgiant į jų aukštį ir gaisrinių skyrių plotą, turi atitikti BROOF (t1) klasės reikalavimus. Jei pastato stogas kartu yra ir patalpos lubos, jam keliami vidaus degumo reikalavimai, atsižvelgiant į patalpos paskirtį, žmonių skaičių, gaisro ir sprogimo pavojingumo kategorijas. Būtina atkreipti dėmesį į tai, kad stogo atitiktis degumo klasei vertinama ne kiekvienam statybos produktui atskirai, bet kaip produktų sistema, į kurią įeina: paklotas, šiltinimo medžiaga su garo izoliacija bei hidroizoliacija ir t.t.
Praktiniai patarimai ir dažniausios klaidos
Nuolydis projektuojamas ne pagal minimumą, o pagal minimumą plius įlinkis. Kitaip stogas atitiks projektą tik iki tos dienos, kai ant jo iškris pirmas sniegas. Dažniausios klaidos: projektuojama pagal minimumą be atsargos įlinkiui; įlajos ne žemiausiose vietose; nepadarytos kregždutės; per mažo gniuždymo stiprio šiltinimas; nėra avarinio nuvedimo; keičiama danga, nuolydis paliekamas; lovys be išilginio nuolydžio.
Ką daryti, kai nuolydžio per mažai: danga gera, balos nedidelės - galima gyventi toliau, bet reikia stebėti; danga gera, balos didelės ir nuolatinės - vietinis nuolydžio formavimas problemines zonas su nauja danga virš jų; danga vis tiek reikia keisti - tai geriausias momentas, nuolydis formuojamas kartu su nauja danga; balos dėl įlinkio, o ne dėl schemos - čia reikia konstruktoriaus vertinimo.
Kaip patikrinti nuolydį ir balas
Po lietaus apžiūrėkite, kur lieka drėgmės dėmės ir balos - jos parodo žemiausius taškus. Sausą dieną galima užpilti kibirą vandens ir stebėti, ar jis nuteka link latako. Tiksliam vertinimui naudojamas lazerinis nivelyras. Vertinant rezultatą svarbu žiūrėti ne tik į patį nuolydį, bet ir į kryptį. Stogas gali turėti pakankamą nuolydį ir vis tiek kaupti vandenį, jei jis veda ne į įlają.
Balos vertinamos ne pagal dydį, o pagal išsilaikymo trukmę ir vietą. Trumpai išliekanti bala po lietaus nėra defektas. Bloga, kai vanduo stovi ilgiau nei parą arba nuolat toje pačioje vietoje - tai rodo kontranuolydį ir spartina dangos senėjimą.
stogo nuolydziu formavimas
Medžiagos ir jų privalumai
Bituminė čerpė - tai tradicinė ir dažnai naudojama plokščio stogo medžiaga. Ji sudaryta iš kelių sluoksnių bitumo impregnuotų medžiagų, kurių tarpusavyje sandarinamos karštu bitumu arba lydint jais. Ant viršaus dažnai dedama mineralinė grindinio danga. EPDM - tai sintetinė gumos medžiaga, kuri yra populiarus pasirinkimas plokščiam stogui. EPDM membranos yra lankstios, ilgaamžės, atsparios oro sąlygoms ir lengvai montuojamos.
PVC membranos - yra dar vienas populiarus plokščio stogo medžiagos variantas. Jos yra stiprios, lankstios ir atsparios ultravioletiniams spinduliams. PVC membranos yra suvirinamos, todėl jų montavimas yra labai sandarus ir atsparus vandeniui. TPO membranos - yra pagamintos iš sintetinio termoplastinio poliolefino, kuris yra lankstus ir atsparus orui. Metalinės stogo dangos - tokios kaip cinko, aliuminio arba plieno plokštės, taip pat gali būti naudojamos plokščiam stogui.
Stogo ilgaamžiškumas ir kaina
Stogų ilgaamžiškumas ir kaina priklauso nuo konkretaus namo projektų vienu ar kitu atveju. Plokščio stogo konstrukcija patogi tuo, kad, lyginant su šlaitiniu stogu, mažesnis jo plotas, greitesnis įrengimas, neprarandama patalpų erdvės. Nuolydis yra vienas iš tų dalykų, kurie arba padaryti gerai iš karto, arba visą stogo tarnavimo laiką kelia problemų. Ir svarbiausia: projektinis nuolydis ne visada yra tas, kuris galiausiai atsiranda stoge. Šiame straipsnyje - kiek jo reikia, kodėl skaičius popieriuje ir realybėje skiriasi, kaip patikrinti esamą stogą ir ką daryti, kai nuolydžio per mažai.
| Tematika | Patarimas |
|---|---|
| Rekomenduojamas nuolydis | Mažiausiai 1,4° (2 %), praktikoje rekomenduojama 2 % |
| Dažniausi dangų tipai | Bituminė čerpė, EPDM, PVC, TPO, metalinės dangos |
| Nuolydžio formavimas | Termoizoliacinės plokštės, birios medžiagos, konstrukcinis nuolydis |
| Įlajų norma | 1 įlaja DN110 - 80-100 m2; atstumas tarp įlajų ≤12 m |
Naujos statybos, ypač kotedžo tipo namuose viena populiariausių konstrukcijų yra plokščias stogas. Jis ne tik stilingai atrodo, bet gali būti išnaudojamas ir labai praktiškai. Pavyzdžiui, galima įsikurti terasą ant stogo ar saulės kolektorius, padėsiančius generuoti reikalingą energiją. Taip pat pasirinkus plokščio stogo įrengimą, sąnaudos bus mažesnės lyginant su kitokio tipo stogo įrengimu. Privalumų yra išties nemažai, tad tikrai verta detaliau pažiūrėti kuo ypatingas plokščias stogas, ar verta tokį rinktis ir ką reikėtų apie jo ypatumus žinoti.
