Plokščias instaliacinis kabelis su PVC izoliacija: savybės, techniniai duomenys, montavimas, taikymas, standartai ir sertifikatai

Plokščias instaliacinis kabelis (monolitas) su dviguba PVC izoliacija - vienas populiariausių sprendimų vidaus stacionariai elektros instaliacijai. Šioje apžvalgoje surinktos svarbiausios savybės, techniniai parametrai, montavimo rekomendacijos, saugos reikalavimai, taikymo sritys ir kokius sertifikatus bei standartus verta tikrinti renkantis kabelį.

Kas yra plokščias monolitinis kabelis ir kur jis naudojamas?

YDYp kabelis yra plokščias monolitas 3 gyslų su dviguba PVC izoliacija. Jis skirtas buto, individualaus namo, ūkinio pastato, garažo, sodo namo vidaus stacionariai elektros instaliacijai įrengti. Dėl savo konstrukcijos dažniausiai naudojamas po tinku, taip pat kanaluose ar gofruotuose vamzduose.

Konstrukcija ir medžiagos

Monolitinis kabelis dar vadinamas kietu kabeliu, t.y. jo vario gysla yra vientisa, o ne iš daugybės plonų vielučių kaip daugiagyslio. YDYp kabelio laidininkas - varis. Kabelio (laido) markė - raidinis žymėjimas, nurodantis elektrai laidžios gyslos medžiagą, izoliaciją, lankstumo lygį ir apsauginės dangos konstrukciją.

Šiuo metu populiariausia medžiaga, naudojama instaliacinių kabelių gamybai, yra polivinilchloridas, paprastai žymimas PVC. Kita alternatyvi medžiaga - tinklinis polietilenas, žymimas raidėmis XLPE. Šios izoliacinės medžiagos naudojamos tiek laidininko izoliacijai, tiek kabelio apvalkalui gaminti.

Temperatūros riba ir izoliacijos palyginimas

Tinkliniu polietilenu (XLPE) izoliuotų kabelių leistina laidininko įšilimo temperatūra yra +90 °C, o polivinilchloridu (PVC) izoliuotų kabelių - +70 °C. Bet šiuos temperatūrinius lygius galima koreguoti, gamybos metu naudojant įvairius priedus. Pavyzdžiui, modifikavus pagrindinę PVC mišinio sudėtį, galima pasiekti darbinę temperatūrą iki +90 °C. O prireikus leistiną darbinę temperatūrą galima padidinti net iki +250 °C.

Iš pirmo žvilgsnio XLPE izoliacija turi daugiau pranašumų - daugiau elektros energijos galima perduoti kabeliu, izoliuotu XLPE, negu tokio pat skerspjūvio kabeliu, izoliuotu PVC izoliacija. Tačiau lyginant atsparumą degumui, reikia atkreipti dėmesį, kad abiem atvejais išorinis apvalkalas dažnai pagamintas iš PVC, todėl praktiniai degumo skirtumai gali būti nedideli.

Behalogeninės izoliacijos reikšmė

Atskirą izoliacinių medžiagų grupę sudaro halogenų neturintys polimerai. Kabeliai, izoliuoti halogenų neturinčiomis medžiagomis, yra mažo dūmingumo ir gaisro metu neišskiria žmonių sveikatai pavojingų nuodingų korozinių dujų. Dėl šių savybių behalogeniai kabeliai naudotini visuomeninių pastatų, požeminių perėjų, metro ir pan.

Antroji grupė - specialios paskirties kabeliai LSZH/LSZH (izoliacija ir apvalkalas iš halogenų neturinčios silikoninės gumos ar polimerinio kompaundo). Paprastai šių kabelių net išorinio apvalkalo spalva yra oranžinė. Specialios paskirties kabeliai atitinka specialius reikalavimus - gaisro metu tam tikrą laiko tarpą išlaiko izoliacijos bei srovės vientisumą (pvz., FE180, E30, E90).

Techniniai duomenys ir pasirinkimo kriterijai

Paprastai kabelį sudaro 2-5 gyslos. Gyslos skerspjūvį lemia jos skersmuo. Skerspjūvis parenkamas pagal konkretų galingumą. Paprastai skaičiuojama, kad 1 kW apkrovai reikia 1,57 mm² gyslos skerspjūvio. Iš čia galima apsiskaičiuoti, kokio skerspjūvio reikia kiekvienu konkrečiu atveju.

Aliumininiams laidams tai 5 A 1 mm², variniams - 8 A 1 mm². Pvz., jei turite 5 kW galingumo boilerį, jį reiktų jungti laidu, skirtu ne mažesnei kaip 25 A srovei, o varinio laido skerspjūvis turėtų būti ne mažesnis kaip 3,2 mm². Jei bus naudojamas aliumininis laidas, jo skerspjūvis turi būti didesnis negu varinio, nes pralaidumas siekia tik maždaug 62 % varinio laido pralaidumo.

Šiaip jau kabelį reiktų imti didesnio skersmens, nes gali būti, kad teks prijungti dar ką nors. Taip pat reikia išsiaiškinti, ar laido skersmuo suderinamas su faktine maksimalia apkrova, su šalia skaitiklio esančiais saugikliais ar automatiniu jungikliu. Jokiu būdu kabelio ilgalaikė srovė negali būti mažesnė už apsaugos aparatūros išjungimo srovę.

Pavyzdžiai praktikoje

• YDYp 3×2,5 mm² puikiai tiks kištukinių lizdų instaliacijai,
• YDYp 3×1,5 mm² - apšvietimui,
• 4 mm² skersmens kabelis naudojamas galingesniems buitiniams prietaisams.

Montavimas: taisyklės ir rekomendacijos

Kabelis dažniausiai montuojamas po tinku, kabeliniuose kanaluose ar gofruotuose vamzdžiuose. Plokščias YDYp kabelis gali būti montuojamas gofruotame vamzdyje arba be jo. Gofruoto vamzdžio galima nenaudoti montuojant kabelį mūriniame pastate tiesiai po tinku arba betoninės perdangos ertmėse. Tinko sluoksnis patikimai apsaugos kabelį nuo mechaninių pažeidimų.

Montuojant grindyse, kurios bus betonuojamos, ar tvirtinant kabelį prie medinio karkaso ar vietos, kur kabelis kirs konstrukcijas, rekomenduojame jį apsaugoti gofruotame vamzdyje. Betonuojant kabelis spaudžiamas, tad atsiranda rizika pažeisti jo izoliaciją, o gofruotas vamzdis sugers mechaninius smūgius ir apsaugo kabelį (gofruoto vamzdžio atsparumas smūgiams ne mažiau 750 N).

Monolitą kabelį galima tvirtinti prie mūro sienų tiesiai po tinku arba įvilkti į gofruotą vamzdį. Montuojant kabelio nerekomenduojama staigiai lenkti 90 laipsnių kampu, nes užlaužtos gyslos kaista, be to galima pažeisti kabelio izoliaciją. Todėl svarbu laikytis gamintojo nurodymų dėl lenkimo spindulio.

Tvirtinimo priemonės ir jungtys

Plokščiam monolitiniam kabeliui tvirtinti naudojami įvairūs būdai, atsižvelgiant ar jis bus montuojamas gofruotame vamzdyje ar be jo. Schneider laikikliais su vinuku (tiesiai po tinku) - vienas iš siūlomų sprendimų. Monolitiniam kabeliui tinka WAGO jungtys.

Kabeliui nužievinti nenaudokite aštraus gipsinio peilio, o tam skirtą nužievintoją, kad tinkamai nuimtumėte izoliaciją ir nepažeistumėte vario gyslos. Net ir mažas vario įpjovimas ateityje gali būti gedimo priežastis.

Eksploatavimo sąlygos ir aplinkos faktoriai

Jei planuojate vamzdžius naudoti tiesdami laidus sklype, atminkite, kad jie apsaugos kabelį nuo mechaninio pažeidimo, bet ne nuo drėgmės. Tiesa, dėl to nereikėtų labai jaudintis, nes pats kabelis gaminamas hermetiškas. Prieš patekdamas į rinką, kabelis turi 12 valandų praleisti vandenyje, o juo leidžiama didesnė negu vardinė srovė.

Tiesiant kabelį reiktų pasirūpinti jo įgilinimu. Kabelis turėtų būti nutiestas žemiau grunto užšalimo ribos, nes kitaip grunto judėjimas šylant ir šąlant gali jį nutraukti. Taip pat nevertėtų tiesti kabelio į vandenį, nebent jis tiesiamas vamzdžiuose, papildomai juos hermetizavus.

Jeigu tiesiama nuolatinė instaliacija, tikslinga naudoti kabelį iš atskirų gyslų. Ozono veikiama, lauke esanti guma sensta ir joje atsiranda įtrūkimų. Todėl rekomenduotina kabelių su gumine danga nenaudoti saulėtose vietose. Kabelius su švininiu apvalkalu vertėtų tiesti vasarą. Jei kabelis bus tiesiamas vandenyje, reikia naudoti specialią markę, skirtą naudoti drėgnoje terpėje.

Taikymo sritys ir kabelių tipai

Vidaus elektros instaliacijoms naudojami kabeliai, kurie yra skirti montuoti sausose arba drėgnose patalpose, kur jie nėra veikiami tiesioginių išorinės aplinkos veiksnių. Tokie elektros kabeliai montuojami po tinku, sienose, lubose, kanaluose ar instaliaciniuose vamzdžiuose.

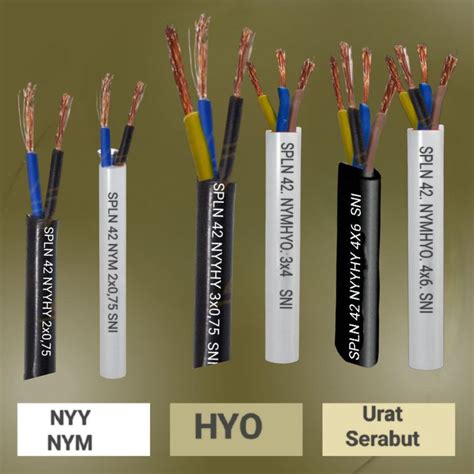

NYM-J - tai vienas populiariausių instaliacinių kabelių vidaus darbams. Jis turi dvigubą PVC izoliaciją, kuri suteikia apsaugą nuo mechaninių pažeidimų ir drėgmės. H05VV-U / H05VV-F - skirti vidaus montavimui. Lauko instaliacijoms būtina rinktis kabelius, atsparius drėgmei, UV spinduliams, temperatūros svyravimams ir mechaniniam poveikiui. NYY-J - vienas iš pagrindinių kabelių lauko instaliacijoms.

Saugumas, gaisro rizika ir tvarkinga instaliacija

Daugėjant pranešimų apie gaisrus, kilusius dėl netvarkingos elektros instaliacijos, daugelis pradeda į šias nelaimes žiūrėti kaip į neišvengiamą blogį. Ir visai be reikalo. Tinkamai pasirinkę laidus ir kabelius išvengsime daugelio nelaimių. Elektros kabeliai ir laidai - tai svarbus žmonių gyvenimo ir turto apsaugos elementas kilus gaisrui.

Kaip rodo ilgametė gaisrų tyrimų medžiaga, kabeliai retai kada būna gaisro priežastis. Dažniausiai kalta nevykusi instaliacija. Todėl svarbu pasirinkti tinkamus kabelius ir tinkamą instaliaciją. Šis pasirinkimas negali apsiriboti vien izoliacine medžiaga.

Standartai, sertifikatai ir žymėjimai

Žymiai svarbesnė tinkama kabelių gamyba pagal gamintojo deklaruojamus standartus, patvirtintus CE atitikties deklaracijomis ir sertifikatais, taip pat atitikties Europos Sąjungos direktyvoms, ant gaminio žymimomis ženklais „RoHS“ ir „REACH“.

Ant kabelio dažnai nurodomi:

• kabelio tipas ir įtampos klasė (pvz., 300/500 V arba 450/750 V),
• gyslų skaičius ir skerspjūvis (pvz., 3×2,5 mm²),
• gamintojo pavadinimas arba logotipas,
• sertifikatai ir standartai,
• papildoma informacija apie montavimo sąlygas ar specialias savybes.

Kaip išsirinkti kabelį: praktiniai patarimai

1. Nuspręskite, kas bus elektrifikuojama - drėgnai vietai ar sausiai reikalingi skirtingi reikalavimai.
2. Pasirinkite laidininko medžiagą: varis yra geresnis laidininkas, lankstesnis ir atsparesnis korozijai; aliuminis yra lengvesnis ir pigesnis, bet oksiduojasi ir reikalauja didesnio skerspjūvio.
3. Apskaičiuokite reikalingą gyslos skerspjūvį pagal apkrovą (pvz., 1 kW ≈ 1,57 mm²),
4. Patikrinkite, ar kabelis atitinka reikalingą įtampos klasę ir ar jo ilgalaikė srovė ne mažesnė už saugiklių išjungimo srovę,
5. Įsigykite kabelį su atsarga ir pasitikrinkite, ar žymėjimas bei sertifikatai atitinka reikalavimus.

Produkto pavyzdžiai ir pasiūlymai iš praktikos

E-kabelita.lt asortimente - aukštos kokybės instaliaciniai kabeliai, sukurti taip, kad padėtų suformuoti nepriekaištingą elektros instaliaciją, lengvą montavimą bei ilgaamžiškumą. Drąsiai galime teigti, kad vienas populiariausių klientų pasirinkimų tai plokščias, monolitinis kabelis su dviguba PVC izoliacija.

Vienas iš siūlomų gaminių - funkcionalus apvalus instaliacinis kabelis. Instaliacinis kabelis 3×2,5 mm², instaliacinis kabelis 3×1,5 mm² ir kt. Suprantame, kad įvairioms panaudojimo sritims yra reikalingi skirtingi instaliaciniai kabeliai. Dėl šios priežasties siūlome platų pasirinkimą: apvalus monolitinis trigubos izoliacijos instaliacinis kabelis NYM-J dažniausiai naudojamas medinėje instaliacijoje, NYM-J 3×2,5 mm² skirtas didelėms apkrovoms (kištukiniams lizdams), NYM-J 3×1,5 mm² apšvietimui, ilgaamžis elektros kabelis CYKY skirtas įvadinėms linijoms po žeme.

Dažniausiai užduodami klausimai (trumpai)

• Ar plokščiam kabeliui privaloma naudoti gofruotą vamzdį? Plokščias YDYp kabelis gali būti montuojamas gofruotame vamzdyje arba be jo; rekomenduojama gofrą naudoti vietose, kur kabelis bus betonuojamas, kirs konstrukcijas ar bus pritvirtinamas prie medinio karkaso.
• Ar tinka WAGO jungtys? Taip, monolitiniam kabeliui tinka WAGO jungtys.
• Kaip nužievinti kabelį? Nenaudokite aštraus peilio - naudokite nužievintoją, kad nepažeistumėte vario gyslos.

Trumpa lentelė: dažniausiai naudojami kabeliai ir jų paskirtis

Renkantis plokščių instaliacinių kabelių sprendimus, svarbiausia atsižvelgti į konkrečią panaudojimo vietą, apkrovą, montavimo būdą ir saugos reikalavimus. Tinkamas kabelio parinkimas, sertifikatų patikrinimas ir teisingas montavimas ženkliai sumažina riziką ir užtikrina ilgaamžiškumą.
