Plieniniai vamzdžiai pasižymi puikiomis fizinėmis savybėmis, gali atlaikyti dideles eksploatacines apkrovas ir patikimai tarnauti daugelį metų. Jie naudojami atviruose ir uždaruose vamzdynuose dujų ir skysčių transportavimui. Plieniniai vandentiekio vamzdžiai vis dar sėkmingai naudojami vandens tiekimo tinklų statyboje. Norint tiksliai nustatyti, kokiose situacijose juos galima naudoti, būtina nuodugniai suprasti visus jų naudojimo privalumus ir trūkumus.
Savybės ir trūkumai
Plieniniai vamzdžiai turi šias savybes: didelis mechaninis stiprumas, atsparumas slėgio šuoliams ir ilgas tarnavimo laikas. Tačiau jie taip pat turi trūkumų, tokių kaip korozinis jautrumas. Korozijos rizika yra ypač didelė vandentiekio sistemose, kur drėgmė nuolat sąveikauja su atmosferos deguonimi. Dėl laiko pasiekimų plieniniai vamzdžiai gali būti dengti gruntu ir dažais, kad pailgėtų jų tarnavimo laiką.
Plieninių vamzdžių tipai
Dažniausia klasifikacija grindžiama gamybos būdu: besiūliai (ne turintysiliginės siūlės) ir suvirinti vamzdžiai. Besiūliai vamzdžiai turi vienodą mechaninį atsparumą visame perimetre, todėl jie dažnai naudojami aukšto slėgio ir aukštos temperatūros sąlygoms. Suvirintieji vamzdžiai gali būti įvairiai klasifikuojami pagal gamybos metodus, pvz., ERW (elektrinis siūlės suvirinimas iš plokštės juostelės), LSAW (ilginis suvirinimas po fliusu) bei SSAW (spiralinis po fliusu suvirinimas).
GOST/ASTM/API lenktynių hierarchija
Standartai reglamentuoja cheminę sudėtį, mechanines savybes, matmenų tolerancijas ir bandymų reikalavimus. API 5L - naftos ir dujų vamzdynų standartas, su klasėmis B, X42-X80. ASTM A53 apima besiūlius ir suvirintus vamzdžius bendram naudojimui, o A106 - besiūlius vamzdžius karštai vielinei ar kitoms aukšto temperatūros taikoms. EN 10219 ir EN 10255 - šaltai formuoti arba karštai cinkuoti plieniniai vamzdžiai su įvairiais taikymo scenarijais. Perlied mokslo paminėjimų spektras rodo, kad plieniniai vamzdžiai yra universali ir skirtingoms užduotims pritaikoma medžiaga.

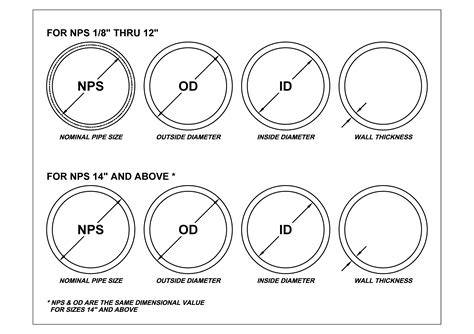

Matmenys ir jų svarba projektavimui
Matmenys, kurių reikia laikytis projektuojant ir įgyvendinant vandentiekio ar kitus vamzdynus, apima:
- Nominalus skersmuo (DN arba NPS) - pagrindinis vamzdžio dydžio rodiklis. NPS - nominalus dydis coliais, DN - nominalus dydis milimetrais. Konvertavimas vyksta taip: DN = NPS x 25,4, suapvalinant. NPS ir DN atitikimas priklauso nuo standartų lentelių.
- Išorinis skersmuo (OD) - tikslus išorinis vamzdžio skersmuo, kurį nustato SD ir standartai.
- Vidinis skersmuo (ID) - tikslus vamzdžio vidinis skersmuo, matuojamas milimetrais.
- Sienelės storis (WT) - reguliuojamas parametras, priklausomai nuo grafiko ir NPS; įtakoja vidinio slėgio pajėgumą ir hidraulinius nuotėkius.
- Ilgis - standartiniai ilgiai dažnai yra 4,8-6,7 m arba 6,7-13,4 m, kartais iki didesnių dydžių, priklausomai nuo užsakymo ir projektavimo.
Grafikai (tvarkaraščiai) nustato sienelės storį ir slėgio pajėgumą: SCH 10, SCH 40 (dažniausiai naudojamas standartinis svoris), SCH 80 (aukšto slėgio taikymams) ir kt. Skirtumas tarp vamzdžių grafiko reiškia skirtingą sienelės storį ir tuo pačiu laiką skiriasi svoris bei gebėjimas atlaikyti slėgį.
Matmenų lentelės ir pavyzdžiai
Dažniausiai naudojamos matmenų lentelės apima:
- Sąlyginis praėjimas (CP) - NPS arba DN atitinkamai, su išorinio skersmens, sienelės storio ir svorio duomenimis;
- Vidiniai matmenys (ID) ir išoriniai matmenys (OD) pagal grafikus;
- Šių vamzdžių svoris įvertinamas pagal OD ir WT formulę; plieniniams vamzdžiams naudojamas koeficientas 0,02466, o nerūdijančiam plienui - 0,025.
Pavyzdžiui, NPS 6 colių vamzdis gali būti SCH 10, SCH 40, SCH 80 arba SCH 160, o vieno NPS 6 colių vamzdis SCH 40 turi šiek tiek storesnį sienelės storį nei SCH 10.\nJei nurodomas vamzdis API 5L B klasė, gali būti besiūlis arba suvirintas, o slėgio lygiai ir kaina labai skiriasi. Tokiuose lentelėse rasite ir standartines ilgio galimybes: 4,8-6,7 metrų vienetiniai arba 6,7-13,4 metrų dvigubi atsitiktiniai.
Kaip pasirinkti tinkamą vamzdį vandens tiekimui
Pradėkite nuo apkrovos, skysčio, temperatūros ir aplinkos poveikio. Renkantis vamzdžius, svarbu suderinti eksploatacines sąlygas su medžiaga, gamybos metodu ir matmenimis.
- Nuo slėgio ir temperatūros priklauso, ar pasirinkti besiūlius vamzdžius (aukštam slėgiui, aukštai temperatūrai, kritinėms sąlygoms) ar ERW vamzdžius (bendrosioms ir žemoms-vidutinioms slėgio reikmėms).
- Korozijos apsauga yra būtina - cinko danga, galvanizavimas ar kitos apsauginės dangos pailgina tarnavimo laiką.
- Užsakymo metu patikrinkite techninį laidinį MTC (Mill Test Certificate) su hidrostatinio bandymo duomenimis. Įsitikinkite, kad vamzdis atitinka nurodytą specifikaciją.
Praktiški patarimai ir dažniausiai pasitaikančios klaidos
- NPS 2 colių nėra tiesiog 50,8 mm išorinis skersmuo; tiksliai tai yra apie 60,3 mm išorinis skersmuo.
- NPS 6 colių vamzdis gali būti SCH 10, SCH 40, SCH 80 ar SCH 160; grafikas nustato slėgio ribą ir svorį.
- API 5L B klasė gali būti gaminama kaip besiūlė arba suvirinta; pasirinkimas priklauso nuo poreikio ir biudžeto.
- Kinijos gamykla gali laikytis GB/T tolerancijų, Europos - EN tolerancijų, o Amerikos - ASTM tolerancijų. Skirtingos tolerancijų linijos gali įtakoti neatitikimus projekte.
- Nerūdijančio plieno vamzdžiai naudojami ten, kur reikalingas atsparumas korozijai (pvz., chemijos gamyklos, maisto pramonė, vandens valymas).
- Kiekvienas vamzdis turi būti hidrostatiškai patikrintas; MTC turi būti tiksliai nurodytas ir patikrintas ultragarsu siekiant įsitikinti sienelės storio vienodumu.
Privalumai ir praktinės išvados
Plieniniai vamzdžiai yra labai įprasti ir plačiai paplitę pasaulio rinkoje dėl jų patvarumo, mechaninio atsparumo ir įvairovės siūlomų gamybos metodų. Tačiau jų korozija gali būti rizikinga, todėl būtina tinkama apsauga. Elektros varžinio suvirinimo vamzdžiai domina žemų ir vidutinių slėgių sistemas, o besiūliai vamzdžiai - aukšto slėgio ir aukštų temperatūrų taikymoms. Ergonomiškai apgalvotos specifikacijos, laikantis norminių standartų, užtikrina saugumą, patikimumą ir ilgaamžiškumą.
Matmenys ir pavyzdžių lentelės
Žemiau pateiktos pagrindinės lentelės, kurios padeda suprasti matmenų sistemą ir kaip interpretuoti skaičius. Atkreipkite dėmesį, kad tikslūs matmenys priklauso nuo konkretų standartą laikantis nuostatų.
| Valcuotų vamzdžių grafikas | WT (coliai) | OD (coliai) | ID (coliai) | Svoris (kg/m) |
|---|---|---|---|---|
| SCH 40 | 0.146-0.500 | priklauso nuo NPS | priklauso nuo NPS | kintantis |
| SCH 80 | 0.10-0.30 | priklauso nuo NPS | priklauso nuo NPS | didėja su NPS |
Ką apie tai sako praktika
Pramonėje plieniniai vamzdžiai yra vienas iš pagrindinių įrenginių, užtikrinančių tiek vandens, tiek dujų, tiek šildymo ir kitų sistemų darbą. Jie turi būti pasirinkti atsižvelgiant į projektinį slėgį, temperatūrą, aplinkos sąlygas ir kitas sąlygas, kad būtų išvengta defektų ir brangių remonto darbų. Nuo tikslių matmenų apibrėžimo iki tinkamų dangų ir MTC reikalavimų - viskas turi būti aiškiai įvardinta projektavimo ir pirkimo etapuose.
