Besidauginančios besiūlių ir suvirintų plieninių vamzdžių grupės
Besiūliai plieniniai vamzdžiai plačiai naudojami įvairiose pramonės šakose skysčių ir dujų transportavimui, taip pat konstrukcijoms. Jie gaminami be jokių suvirinimo ar siūlių, todėl yra tvirtesni ir patikimesni. Suvirintas vamzdis formuojamas lenkiant plieninę plokštę arba ritę į cilindro formą ir suvirinant išilginę siūlą. Besiūliai vamzdžiai pasižymi vienodo sienelės storio charakteristikomis, todėl dažnai taikomi aukšto slėgio ir aukštos temperatūros aplinkoje.
Dažniausiai naudojamų standartų ir jų tikslai
- ASTM A106/A106M - besiūliai anglinio plieno vamzdžiai, skirti aukštai temperatūrai; dažnai taikomi naftos perdirbimo gamyklose ir kt.
- API 5L - vamzdžiai, skirti gamtinių dujų ir naftos produktų transportavimui; plieno vamzdžių klasės nuo B iki X80 užtikrina skirtingą stiprumą.
- ASTM A53 - juodo ir karšto panardinimo, cinkuoto, suvirinto ir besiūlio vamzdžio specifikacija; universali pramonės norma.
- ASTM A179 / A213 / A249 - šilumokaičių vamzdžiai; reikšmingas tikslus matmenų valdymas ir paviršiaus kokybė.
- ASME B36.10M / B36.19M - plieninių vamzdžių matmenų standartai (A106/ A53 ir nerūdijančiam plienui atitinkamai); nustato matmenis, tvarkaraščius ir koloringus bei ilginius parametrus.
- EN 10216x ir EN 10217x - Europoje taikomi standartai bešakaus (besiūlius) ir sujungiamiesiems plieniniams vamzdžiams slėgiui; naudojami vidaus ir užsienio rinkose.
- GB/T ir JIS standartai - Kinijos ir Japonijos rinkose naudojami reglamentai (pvz., GB/T9711.1-2017 dėl techninių tiekimo sąlygų ir pan.).
Matmenų ir svorio tvarkaraščiai, jų įtaka projektavimui

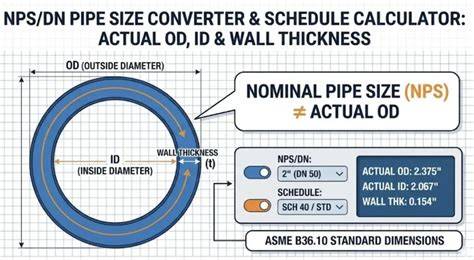

Vamzdžių įvertinimas dažnai atliekamas pagal vardinį skersmenį (NPS coliais arba DN milimetrais) ir tvarkaraštį (Sch.), kuris nurodo sienelės storį ir pasiruošimą atlaikyti slėgį. TVARKARAŠČIAI: STD (standartinis), XS (ypač stiprus), XXS (dvigubai itin stiprus) bei numatomi didesnių skersmenų variantai kaip 5, 10, 20, 40, 80 ir pan. Šie parametrų deriniai nurodo, kiek vamzdis gali atlaikyti slėgį pagal konkretų aplinkos režimą. Pavyzdžiui, 4 colių SCH 40 vamzdis (OD 114,3 mm, sienelės storis 6,02 mm) turi tam tikrą darbinį slėgį aplinkos temperatūroje.
Kaip teisingai apibūdinti vamzdžio matmenis
- Išreikšti kaip išorinis skersmuo × sienelės storis, pvz., 9 88,9 mm x 5,49 mm (3 1/2 colio x 0,216 colio); 114,3 mm x 6,02 mm (4 1/2 colio x 0,237 colio).
- Išreikšti kaip „NPS x Sch“, pvz., NPS 3 colių x Sch 40 arba NPS 4 colių x Sch 40.
- Išreikšti kaip „NPS x WGT klasė“, pvz., NPS 3 colių x STD, NPS 4 colių x STD.
- Nuoroda į OD ir ID - kai kuriose rinkose naudojama „OD x ST“ (pvz., OD 4 colių vamzdžio, kurį atitinka tam tikros sienelės storio kombinacijos).
Medžiagos ir jų pritaikymas
Pagal ūkinę reikšmę plieniniai vamzdžiai skirstomi į anglinio plieno ir legiruotojo plieno vamzdžius. Anglinio plieno vamzdžiai dažnai naudojami bendro pobūdžio konstrukcijose, naftos, dujų transportavime ir žemos temperatūros taikymose; legiruotojo plieno vamzdžiai dažnai naudojami aukštos temperatūros ir korozijos atsparumo reikmėms, pavyzdžiui, PKN arba chemijos pramonėje.
Kokybės užtikrinimas ir testavimas
- Nedegiami (NDT) bandymai - UT (ultragarsinis), RT (rentgeno), MT (magnetinių dalelių) ir PT (dažo skverbimosi) bandymai.
- Hidrostatinis bandymas - kiekvienas vamzdis laikomas iki 1,5 karto didesnio darbinio slėgio, siekiant patikrinti sandarumą ir stiprumą.
- Mechaniniai bandymai - tempimo, kietumo ir Charpy smūgio bandymai.
Medžiagų atitiktis tarptautiniuose standartuose
Tarptautiniai standartai reglamentuoja vamzdžių klasifikavimą, matmenis ir savybes. Pagrindiniai standartai apima: ASTM A106/A53/A333/A335/A179/A312; API 5L; EN 10216/10217; GB/T (Kinija); JIS (Japonija). Šie reglamentai užtikrina, kad vamzdžių gaminiai būtų tinkami specifiniams pramonės reikalavimams, įskaitant aukštą slėgį, temperatūrą ir agresyvias aplinkas.
Pramoniniai taikymo pavyzdžiai ir pasirinkimo gairės
Besivystant pasaulio rinkoms, slappedėjimai ir pirkinių sprendimai dažnai priklauso nuo:
- Darbinio slėgio ir temperatūros sąlygų;
- Aplinkos korozijos rizikos ir cheminės terpės;
- Vamzdžio dydžio, ilgio ir transportavimo sąlygų;
- Kokybės užtikrinimo dokumentų (MTC, patikros ataskaitų) prieinamumo.
Tarpiniai įvertinimai ir praktiniai patarimai užsakymams
Siekiant sėkmingai vykdyti projektus, rekomenduojama:
- Atlikti gamyklos audits ir įsitikinti, kad tiekėjai laikosi tarptautinių standartų (SGS/BV/Intertek patikros);
- Reikalauti visų šalių ir regionų atitinkamų ATTESTACIJŲ bei išsamų MTC su šilumos skaičiais;
- Kreiptis į patikimus tiekėjus su plačiu tiekimo pajėgumu, ypač kai projektai numato didelius kiekius ir griežtus terminus.
Tarpiniai standartų kai kurių įmonių praktikoje
Specifinė pasirinkimo logika gali būti kompromisas tarp suvirinto vamzdžio ekonomiškumo ir besiūlio vamzdžio atsparumo slėgiui bei temperatūrai. Pavyzdžiui, A106 Gr.B dažnai naudojamas aukštai temperatūrai, o API 5L įveda papildomus plyšimo atsparumo reikalavimus dujotiekio taikymose. Besiūliai vamzdžiai suteikia pranašumą aukšto slėgio ir aukštos temperatūros sąlygose, tuo tarpu suvirintas vamzdis gali būti ekonomiškesnis didesnės skersmens taikymose.
