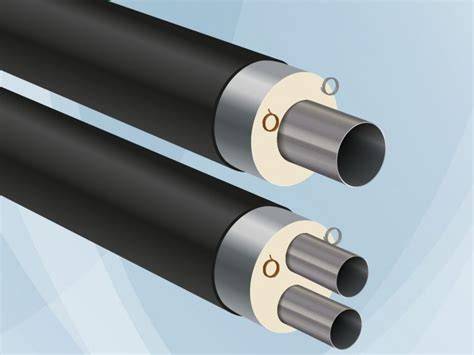

Iš anksto izoliuotas plieninis vamzdis yra efektyvus sprendimas centralizuotam šildymui ir šaldymui, taip pat pramoninėms reikmėms, kurioms reikia aukštos temperatūros ir slėgiui atsparių vamzdžių. Iš anksto izoliuotas PUR plieninis vamzdis susidedantis iš plieninio vamzdžio, poliuretano izoliacijos ir HDPE apvalkalo vamzdžio, su nuotėkio kontrolės sistema sujungtas į tvirtą vientisą konstrukciją. Papildomas difuzijos barjeras apsaugo vamzdyno izoliaciją nuo senėjimo ir išlaiko mažus šilumos nuostolius per visą vamzdynų sistemos tarnavimo laiką. Dvigubinį vamzdį sudaro du plieniniai vamzdžiai izoliuoti tame pačiame HDPE apvalkalo vamzdyje su nuotėkio kontrolės sistema. Dvigubi izoliuoti vamzdžiai gaminami iki ø273 su difuziniu barjeru.
Kas sudaro iš anksto izoliuotą vamzdyną ir kokios jo savybės
„Linkun“ yra vienas iš pirmaujančių Kinijos vamzdynų dangų gamintojų ir tiekėjų, jei norite pirkti ar importuoti geriausius aukštos kokybės iš anksto izoliuotus plieno vamzdžius, skirtus šilumos tinklų profesionaliai įmonei, gamyklai, pardavėjui ir eksportuotojui, arba jei tikrinate plieno prekės ženklus, prašome susisiekti su mumis. Iš anksto izoliuoti šilumos tinklų plieniniai vamzdžiai atitinka visus Europos standartų reikalavimus EN 253, EN 448, EN 488 ir EN 489.
Vamzdžio veikimo parametrai ir galimos konfigūracijos
- Izoliacijos standartas: EN 253
- Standartas: API 5L, ASTM A53 / A106 / A333, EN 10216-2 P235GH / P265GH
- OD: 21,3 - 813 mm
- Ilgis: 5,8 m, 6 m, 11,8 m, 12 m
- Maksimali darbinė temperatūra: 142 °C (trumpam laikui - 150 °C)
- Maksimalus darbinis viršslėgis: 2,5 MPa
- Tarnavimo laikas: 30 metų
Pagal pageidavimą galima tiekti vamzdžius su PUR putų izoliacija, kurių šiluminė varža padidėja iki 165 °C. Iš anksto izoliuotos vamzdynų sistemos dažnai randamos chemijos ir aušinimo pramonėse, geriamojo vandens paskirstyme, kanalizacijos sistemose ir kt. Iš anksto izoliuoti vamzdynai buvo sukurti centralizuotam šildymui, kur jis paprastai naudojamas; centralizuotam šildymui būdingi dideli transportavimo atstumai, kurie svyruoja nuo dešimčių metrų iki dešimčių kilometrų vamzdynų.
Taikymo sritis ir naudotojo nauda
Šie vamzdynai, skirstantys karštą vandenį ar garą, gali būti naudojami su nuotoliniais šilumos šaltiniais, kurie yra galingesni ir efektyvesni degant aukštoje temperatūroje nei decentralizuoti įrenginiai, ir juose yra sumontuoti efektyvūs filtrai, leidžiantys sumažinti teršalų išmetimą. Iš anksto izoliuoti centralizuoto šildymo vamzdžiai taip pat gali būti naudojami su atsinaujinančiais šilumos šaltiniais arba pertekliui iš elektrinių ir pramoninės bei žemės ūkio gamybos transportuoti. Visose iš anksto izoliuotose centralizuoto šildymo vamzdynų sistemose yra aukštos kokybės plieninis vamzdis, leidžiantis transportuoti aukštos temperatūros ir aukšto slėgio šilumos terpes, kurių bendras tarnavimo laikas yra iki 30 metų. Be to, šilumos nuostolius galima žymiai sumažinti pasirinkus storesnę izoliaciją.
Vamzdynų įrengimas ir medžiagos
Iš anksto izoliuota dujotiekio sistema naudojama šilumos ir šalčio paskirstymui po žeme. Plieninis laikiklis yra izoliuotas kietu poliuretano putplasčiu, pūstu ciklopentanu. Iš didelio tankio polietileno pagamintas korpuso vamzdis apsaugo iš anksto izoliuotą vamzdį nuo išorinės aplinkos poveikio.
Iš anksto izoliuotus vamzdynus sudaro šie pagrindiniai komponentai:
- Nešiklio vamzdis: Medžiagų pasirinkimas priklauso nuo transportuojamos terpės tipo, darbinės temperatūros ir slėgio. Pavyzdžiui, laikikliai gali būti pagaminti iš plieno, nerūdijančio plieno, rūgščiai atsparaus plieno, vario, polietileno, polipropileno (PPR), polibutenas (PB), stiklo pluošto, PEX, ketaus ir kt.
- Korpuso vamzdis: Tinkamos medžiagos priklauso nuo montavimo vietos ir naudojamų jungčių; gali būti polietilenas po žeme, cinkuotais plienais, nerūdijančiu plienu ar spiraliniai lakštai ant žemės, be tranšėjos, su daugeliu reikmenų.
- PUR izoliacija: Naudojama poliuretano izoliacija nenutrūkstamai darbo temperatūrai nuo -196 °C iki ~ 142 °C (trumpam laikui 150 °C). Esant aukštesnei darbo temperatūrai galima tiekti vamzdžius su poliuretano putplasčio izoliacija, kurios šiluminė varža padidėja iki 165 °C. „Fintherm“ naudoja tik putas, pūstas ciklopentanu (be CFC). Ši technologija užtikrina nedidelius šilumos nuostolius.
Projekto įgyvendinimas ir pramoninės naudos
Iš anksto izoliuoti vamzdynai pritaikomi centralizuotam šildymui, kur jie dažnai būna naudojami dideliuose nuotoliniuose šilumos šaltiniuose, užtikrinant aukštą perdavimo efektyvumą ir mažus šilumos praradimus.
Materijų pasirinkimo gairės pavyzdžiams
Medžiagų pasirinkimas priklauso nuo transportuojamos terpės tipo, darbinės temperatūros ir slėgio. Galimos laikiklių medžiagos: plienas, nerūdijantis plienas, rūgščiai atsparus plienas, varis, polietilenas, polipropilenas (PPR), polibutenas (PB), stiklo pluoštas, PEX, ketaus ir kt. Korpusui naudojamos medžiagos gali būti polietilenas (po žeme arba ant žemės), cinkuotas plienas, nerūdijantis plienas arba spiraliniai lakštai, be tranšėjos reikmėms, priklausomai nuo reikmenų poreikių. PUR izoliacija suteikia platų temperatūrų diapazoną, o putų pūtimo technologija užtikrina mažus šilumos nuostolius.
