Plieniniai vamzdžiai šildymo sistemai: standartai, matmenys, pasirinkimas ir taikymas

Plieniniai vamzdžiai yra esminis daugelio šildymo sistemų komponentas: jie užtikrina šilumos perdavimą, mechaninį patikimumą ir ilgaamžiškumą. Plieninių vamzdžių standartas apima įvairias specifikacijas ir reikalavimus, kurių gamintojai privalo laikytis, kad produktas atitiktų kokybės, ilgaamžiškumo ir saugos reikalavimus.

Svarbiausi plieninių vamzdžių standartai

Yra daug tarptautinių ir nacionalinių standartų, apibrėžiančių plieninių vamzdžių medžiagą, matmenis, mechanines savybes ir taikymą. Kai kurie pagrindiniai standartai:

• ASME B36.10M ir ASME B36.19M - plieninių vamzdžių matmenų standartai (atitinka besiūlius ir suvirintus vamzdžius).
• ASTM A53/A53M, ASTM A106, ASTM A179, ASTM A192 - anglinio plieno ir katilams skirtų vamzdžių specifikacijos.
• ASTM A213/A213M, ASTM A335/A335M - aukštos temperatūros ir perkaitinimo vamzdžių specifikacijos.
• API 5L - vamzdynų plieno vamzdžių specifikacija naftos ir dujų pramonei.
• DIN serija (pvz., DIN 17175), JIS, BS ir kiti nacionaliniai standartai - techninės tiekimo sąlygos ir kokybės reikalavimai įvairioms paskirtims.

Visi šie standartai reguliuoja medžiagų cheminę sudėtį, leistiną įtempį esant skirtingai temperatūrai, matmenų nuokrypius ir paviršiaus apdailą, taip užtikrindami, kad vamzdžiai tiktų konkrečioms darbo sąlygoms.

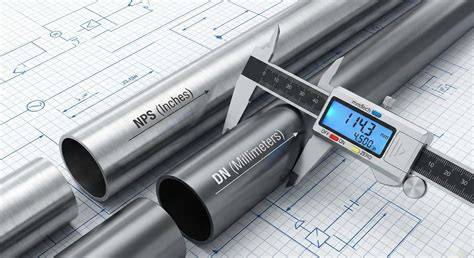

Matmenys ir apibrėžimai: NPS, DN, OD, ID, Sch

Norint tinkamai pasirinkti plieninį vamzdį šildymo sistemai, būtina suprasti pagrindinius matmenų ir klasifikacijos terminus:

• NPS (Nominal Pipe Size) - vardinis vamzdžio dydis (coliais), naudojamas Šiaurės Amerikoje; nurodo nominalų dydį, o ne faktinį vidinį ar išorinį skersmenį.
• DN (nominalus skersmuo) - nominalus skersmuo milimetrais; dažnai vartojamas kaip bendras įvairių vamzdžių ir priedų skersmens žymuo (pvz., DN50).
• OD (outdoor diameter) - išorinis skersmuo; ASME B36.10M standarte mažesniems vamzdžiams (NPS 1/8 iki NPS 12) matmenys yra pagrįsti OD, todėl faktinis išorinis skersmuo skiriasi nuo NPS numerio.
• ID (inner diameter) - vidinis skersmuo; svarbus skysčių srautui ir hidrauliniam pasipriešinimui.
• Sch (schedule) - vamzdžių tvarkaraštis, tai sienelės storio serijos numeris (pvz., Sch 40, Sch 80). Kuo didesnis Sch numeris, tuo storesnė sienelė ir didesnis atsparumas slėgiui.

ASME B36.10M nurodo, kad mažesniems nei NPS 12 vamzdžiams faktinis išorinis skersmuo yra pagrįstas standartiškai pasirinktu OD, todėl OD ir NPS neatitinka vienas kito, o didėjant dydžiams OD ir ID tampa artimesni.

Kaip greitai nustatyti vamzdžio matmenis ir tvarkaraštį

• Vamzdžių sienelių storis - nurodomas tvarkaraščiu (Sch), pvz., Sch 40, Sch 80.
• Vamzdžio skersmenys - nurodomi NPS (coliais) ir DN (mm).
• Vamzdžio svoris - WGT klasė (LB/FT arba KG/M) gali būti naudojama, tačiau dažniau naudojama STD, XS, XXS klasifikacija.

Plieninių vamzdžių tvarkaraščio formulė (kaip priminimas): Sch. = P / [ó]t × 1000, kur P - suprojektuotas slėgis (MPa), [ó]t - leistinas medžiagų įtempis esant projektinei temperatūrai (MPa).

Populiarūs plieninių vamzdžių tipai ir taikymas šildymo sistemose

Plieniniai vamzdžiai šildymo sistemose gali būti besiūliai arba suvirinti, cinkuoti ar be dangos. Jų parinkimas priklauso nuo šilumos šaltinio, darbinės temperatūros, slėgio ir sistemos maršruto. Svarbūs pasirinkimo kriterijai:

• Darbinė temperatūra ir slėgis - plienas atsparus aukštai temperatūrai ir slėgiui; tam tikri standartai (ASTM A106, A335) skirti aukštos temperatūros taikymui.
• Koroziškumas ir apsauga - cinkavimas arba kita paviršiaus apdaila prieš koroziją.
• Mechaninis atsparumas - plieniniai vamzdžiai turi mažą išsiplėtimą ir didelį stiprumą, todėl tinkami ilgalaikėms sistemoms.

Plieniniai presuojami vamzdžiai ir jungtys yra vienas iš efektyvių sprendimų šildymo sistemoms: ši sistema skirta atlaikyti darbinę temperatūrą nuo -35°C iki 135°C ir maksimalų darbinį slėgį iki 16 bar. Dažnas sprendimas - cinkuoti plieniniai presuojami vamzdžiai, kuriuos galima rasti populiariausiuose dydžiuose: 15×1,2 mm, 18×1,2 mm, 22×1,5 mm, 28×1,5 mm, 35×1,5 mm, 42×1,5 mm, 54×1,5 mm; kiekvienas vamzdis dažniausiai 3 metrų ilgio.

Jungčių tipai plieninėms presuojamoms sistemoms

Plieninės presuojamos jungtys leidžia sukurti vientisą ir patikimą vamzdyną. Dažniausi tipai: alkūnės (išoriniu/vidiniu sriegiu), jungtys (išoriniu/vidiniu sriegiu, kombinuotos), trišakiai (redukciniai, su vidiniu sriegiu), keturšakiai, eurokonus jungtys. Visos jungtys pagamintos iš plieno, cinkuotos, atsparios temperatūros ir slėgio pokyčiams.

Kaip pasirinkti vamzdžio skersmenį šildymo sistemai

Vamzdžių skersmuo tiesiogiai įtakoja hidraulinį pasipriešinimą ir šilumos perdavimo efektyvumą. Per mažas diametras didina pasipriešinimą ir reikalauja galingesnio siurblio, per didelis - didina vandens tūrį sistemoje ir išlaidas.

Praktinis pavyzdys: jeigu namui reikia 10 kW šildymo galios, o temperatūrų skirtumas (delta T) - 10°C, reikiamas vandens srautas būtų apie 0,86 m3/h (860 l/h). Priimant leistiną vamzdžių hidraulinį pasipriešinimą ir bendrą trasos ilgį (pvz., 40 m), iš techninių duomenų gauname, kad vidinis vamzdžio skersmuo turėtų būti ne mažesnis kaip 25 mm. Tokiu atveju plieninis vamzdis būtų DN25.

Rekomendacijos:

• Nustatykite šilumos šaltinio tipą, norimą temperatūrą ir atstumus iki imtuvų.
• Apskaičiuokite reikiamą vandens srautą pagal šildymo galią ir delta T.
• Pasirinkite vamzdžio DN/NPS dydį taip, kad hidraulinis pasipriešinimas būtų priimtinas (pvz., ≤ 0,5 m vandens stulpo vamzdynų daliai).
• Atsižvelkite į Sch (sienelės storį) pagal darbo slėgį - Sch 40 arba Sch 80 paprastai yra įprasti pasirinkimai.

Plieninių vamzdžių privalumai ir palyginimas su kitomis medžiagomis

Metaliniai vamzdžiai (plieniniai ir variniai) pasižymi universalumu, ilgaamžiškumu ir efektyviu šilumos perdavimu. Plienas turi didelį tvirtumą, mažą išsiplėtimą ir aukštą šiluminę stabilumą, todėl tinkamas daugeliui metų dujų ar vandens šildymo sistemoms. Vario vamzdžiai yra universalūs, atsparūs aukštai temperatūrai, UV, korozijai ir mechaniniams pažeidimams; jų montavimas gana lengvas. Plastikiniai vamzdžiai (PP, PEX, PEX/AL/PEX) yra lengvi, lengvai montuojami, neturi korozijos, tačiau jų temperatūros ribos gali būti mažesnės (pvz., plastikas gali deformuotis virš 90°C).

Daugiaplaniai vamzdžiai (PEX/AL/PEX ir pan.) - geras kompromisas: atsparūs temperatūrai ir korozijai, lengvi, tinkami grindiniam šildymui ir centralizuotoms sistemoms su anti-difuzine danga.

Praktiniai montavimo patarimai

• Rekomenduojama atlikti visos sistemos arba jos dalies testavimą po montavimo (pvz., 2 at ir 10 at slėgio sąlygomis po 10 min.), kad įsitikintumėte, jog vamzdžių tinklas ir sujungimai sumontuoti teisingai.
• Vamzdis turi būti nupjaunamas statmenai; įsitikinkite, kad ant galo nėra įbrėžimų ar aštrių kraštų, kurie galėtų pažeisti sandarinimo žiedą.
• Į vamzdžio galą reikia įstumti įmovą, kuri užtikrins vamzdžio standumą ir apsaugos sandarinimo žiedą (nebereikalinga variniams vamzdžiams).
• Vamzdžius sujungiant, stumkite vamzdį į jungiamąją detalę iki galutinio atsitūpimo - taip užtikrinsite sandarumą.

Specifiniai standartų pavyzdžiai ir taikymas

Broniškas standartų sąrašas padeda parinkti tinkamą vamzdį pagal užduoties pobūdį:

• ASTM A53 - anglinio plieno vamzdžiai, dažnai naudojami dujoms ir vandeniui transportuoti.
• ASTM A106 - besiūliai aukštos temperatūros vamzdžiai šildymo, elektrinių ir naftos perdirbimo įmonėms.
• ASTM A500 - konstrukciniai plieniniai vamzdžiai pastatams ir tiltams, tinkami rėmams ir atramoms.
• API 5L - skirti vamzdynams naftos ir dujų pramonei.

Šiuolaikinėms šildymo sistemoms ypač tinka plieniniai presuojami vamzdžiai su cinkuota apsauga ir presuojamomis jungtimis, nes jie apjungia plieno tvirtumą su greito montavimo privalumais.

Standartų įtaka kokybei ir saugumui

Standartai apibrėžia medžiagos sudėtį, leistinus nuokrypius, mechanines savybes, bandymų procedūras ir paviršiaus kokybę. Tai leidžia gamintojams gaminti vienodus, patikimus produktus, o projektuotojams ir montuotojams - pasirinkti vamzdžius, kurie atitinka konkrečius eksploatacijos reikalavimus.

Plieninių vamzdžių standarto aspektai-medžiagos sudėtis, matmenys, leistini nuokrypiai ir paviršiaus apdaila-užtikrina, kad vamzdžiai veiks taip, kaip numatyta, ir tarnaus daugelį metų.

Praktinis patarimas pasirinkimui

Atsižvelgiant į šildymo sistemos tipą, plotą ir atstumus, profesionalai rekomenduoja parinkti vamzdžių DN ir Sch taip, kad būtų užtikrintas pakankamas srautas ir minimalus hidraulinis pasipriešinimas. Pvz., paprastam namui su 5-10 kW galia analizuojant trasos ilgį ir bendrą pasipriešinimą dažnai siūloma naudoti dvigubą ir izoliuotą DN25 vamzdį šildymo ir karšto vandens tiekimui.

Dr. Arūnas Stikliūnas ir vadybininkas Giedrius Kmieliauskas (Celsis) pataria: atsižvelgiant į atstumą ir šildomą plotą, pakloti dvigubą ir izoliuotą DN25 vamzdį, tai dažnai patenkina tiek šildymo, tiek karšto vandens poreikį.

Pasirenkant plieninius vamzdžius, atkreipkite dėmesį į standartą (pvz., naudokite ASME B36.10M matmenims mažesniems nei NPS 12), medžiagos klasę (ASTM, API ar DIN/JIS atitikmenis) ir montavimo metodą (presuojamos jungtys, suvirinimas), kad sistema būtų saugi, efektyvi ir ilgaamžė.
