Kvadratiniai ir stačiakampiai plieniniai vamzdžiai: techninės charakteristikos, gamybos metodai ir taikymas

Kvadratiniai ir stačiakampiai vamzdžiai, dažnai vadinami tuščiaviduriais profiliais arba struktūriniais tuščiaviduriais profiliais, yra universalūs metalo gaminiai, plačiai naudojami statybos, pramonės ir inžinerijos srityse. Šie vamzdžiai gali būti gaminami keliais būdais, įskaitant šaltojo formavimo ir karštojo formavimo metodus. Šaltojo formavimo būdu metalo juosta valcuojama per specialius volelius, palaipsniui suteikiant jai norimą kvadratinę ar stačiakampę formą, o vėliau suformuoti kraštai suvirinami išilgai. Karštojo formavimo būdu vamzdis formuojamas iš įkaitinto ruošinio ekstruzijos arba karšto valcavimo būdu.

Populiariausia ir ekonomiškiausia medžiaga, naudojama šiems vamzdžiams gaminti, yra anglinis plienas. Priklausomai nuo anglies kiekio ir lydinių, anglinis plienas gali būti standartinio arba didelio stiprumo, pavyzdžiui, S235, S275, S355. Nerūdijančio plieno vamzdžiai naudojami ten, kur reikalingas didelis atsparumas korozijai ir estetiška išvaizda, pavyzdžiui, maisto pramonėje, medicinos įrangoje ar architektūroje.

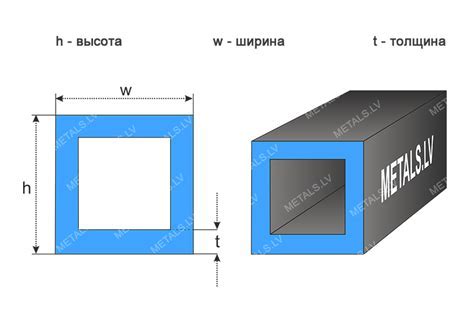

Kvadratiniai ir stačiakampiai vamzdžiai gaminami įvairių matmenų - nuo mažų, skirtų dekoratyviniams tikslams, iki didelių, naudojamų sunkioms konstrukcijoms. Matmenys apibrėžiami išoriniu pločiu, aukščiu ir sienelės storiu. Pavyzdžiui, 50x50x3 mm kvadratinis vamzdis reiškia, kad jo kraštinių ilgis yra 50 mm, o sienelės storis - 3 mm. Siekiant užtikrinti tinkamą pasirinkimą įvairioms reikmėms, svarbu suprasti gaminių specifikacijas.

Specifikacijos ir standartai

Kvadratinų vamzdžių specifikacijos apima platų dydžių spektrą, atitinkantį įvairius pramonės standartus. Kai kurie pagrindiniai kokybės standartai apima:

• GB/T 13793: Išilginiai elektriniai varžiniai suvirinti plieniniai vamzdžiai.
• GB/T 6728: Šaltai suformuotos tuščiavidurės plieninės sekcijos bendrajai konstrukcijai - matmenys, formos, svoris ir leistini nuokrypiai.
• ASTM A500: Šaltai formuoti suvirinti ir besiūliai anglinio plieno plieno konstrukciniai vamzdžiai, apvalūs ir formos.
• ASTM A 53: Standartinė vamzdžių, plieno, juodo ir karštai panardinto, cinkuoto, suvirinto ir besiūlių vamzdžių specifikacija.
• EN 10210: Karštai apdorotos tuščiavidurės nelegiruotojo ir smulkiagrūdžio konstrukcinio plieno profiliai.
• EN 10219: Šaltai suformuotos suvirintos konstrukcinės tuščiavidurės nelegiruotojo ir smulkiagrūdžio plieno profiliai.

Plieno klasės, naudojamos šiems vamzdžiams gaminti, taip pat apibrėžiamos pagal standartus, tokius kaip Q195, Q235, S235JR, S355JRH ir kiti. Procesai, tokie kaip ERW (elektrinis atsparumas suvirinimas) ir vientisas, yra naudojami vamzdžių gamyboje.

Matmenys ir tolerancijos

Kvadratinių vamzdžių matmenys gali svyruoti plačiame diapazone:

• Kvadratiniai: nuo 10 mm x 10 mm iki 500 mm x 500 mm.
• Stačiakampiai: nuo 10 mm x 20 mm iki 600 mm x 400 mm.
• Apvalūs: nuo 1/8″ iki 4″.

Sienelės storis: nuo 0,5 mm iki 20,0 mm. Ilgis: nuo 0,3 metro iki 18 metrų (pagal kliento pageidavimą). Taip pat svarbu atsižvelgti į tolerancijas, kurios gali skirtis priklausomai nuo dydžio ir standarto. Pavyzdžiui, sienelės storio tolerancija paprastai yra ± 10 % vardinio sienelės storio. Šonų kvadratiškumo tolerancija mechaniniams dydžiams yra maks. ± b = cx 0,006″, kur b - tolerancija už kvadrato ribų, o c - didžiausias išorinis matmuo tarp plokščių. Konstrukciniams dydžiams gretimos pusės gali nukrypti nuo 90° ± 2°. Tiesumas taip pat yra svarbus parametras. Mechaniniams dydžiams jis yra maks. 1/16 colio per 3 pėdas, o konstrukciniams dydžiams - maks. 1/8″ x viso ilgio pėdų skaičius, padalytas iš 5. Didžiausias sukimas (mechaniniams ir konstrukciniams dydžiams) ir išgaubtumas bei įdubimas taip pat yra griežtai kontroliuojami pagal standartus.

Kvadratinų vamzdžių dydžiai ir sienelės storis (pavyzdžiai):

1. 20x20 mm, sienelės storis 1.2 mm
2. 25x25 mm, sienelės storis 1.2 mm
3. 30x30 mm, sienelės storis 1.2 mm
4. 40x40 mm, sienelės storis 1.2 mm
5. 50x50 mm, sienelės storis 1.5 mm
6. 60x60 mm, sienelės storis 2.3 mm
7. 70x70 mm, sienelės storis 2.5-4.0 mm
8. 75x75 mm, sienelės storis 2.5-4.0 mm
9. 80x80 mm, sienelės storis 2.5-4.0 mm
10. 100x100 mm, sienelės storis 2.5-5.0 mm
11. 120x120 mm, sienelės storis 2.5-5.0 mm
12. 140x140 mm, sienelės storis 3.5-4.0 mm

Kokybė, standartai ir taikymas

Kvadratiniai ir stačiakampiai vamzdžiai yra nepakeičiamas inžinerijos ir statybos elementas dėl savo stiprumo, stabilumo ir universalumo. Jų naudojimo sritys yra labai plačios:

• Statyba: salių konstrukcijos, jūros estakados, oro uostų konstrukcijos, laivų statyba, apsauginių durų staktos, garažo vartai, plieninių durų ir langų tvirtinimo įdėklai, vidaus pertvaros, kabelių tiltų konstrukcijos, greitkelių apsaugos, baliustrados, dekoravimas, gyvenamųjų namų statyba, dekoratyviniai vamzdžiai.
• Automobilių dalys: automobilių dėklai, automobilių ir autobusų gamyba, transporto priemonės.
• Žemės ūkis: žemės ūkio technika.
• Pramonė: mašinos, saulės stendai, naftos telkiniai, kasyklų įranga, elektromechaninė įranga, sunkioji inžinerija, kasyba ir ištekliai, procesų inžinerija, medžiagų tvarkymas, mechaninės dalys.
• Eismas: bėgiai, susukamos durys, apsauginiai turėklai, aikščių konstrukcijos, ženklinimas, kelio baldai, tvoros.
• Logistikos sandėliai: prekybos centrų lentynos, konteineriai, transporto pramonė, komercinė statyba.
• Kita: sporto įranga, laisvalaikio įranga, baldai, mokyklos baldai.

Pastolių vamzdžiai, kurie taip pat yra kvadratiniai arba apvalūs profiliai, naudojami medžiagų laikymo lentynoms, padėklams, hidraulinėms platformoms, santvaroms, kolonoms, tvoroms ir šiltnamių stovų bokštams gaminti. Jų standartiniai išoriniai skersmenys yra 38 mm, 42 mm, 48.3-48.6 mm, o sienelės storis svyruoja nuo 2,0 mm iki 4,0 mm.

Metalų pjovimo paslaugos gali būti naudojamos, kad gaminiai būtų paruošti pagal konkretų poreikį, naudojant diskinio pjovimo stakles, juostinio pjovimo stakles arba giljotina. Patikra apima cheminių komponentų analizę, mechanines ir technines savybes, taip pat išorinio dydžio patikrinimą.

Gamybos pasirinkimai ir tiekėjai

Kvadratiniai ir stačiakampiai vamzdžiai, terminas „kvadratinis stačiakampis vamzdis“, yra plieniniai vamzdžiai su vienodu ir nevienodu šoninių ilgių. Paprastai plieno juosta išvedama, suplojama, sulenkiama, suvirinama, kad būtų formuotas apvalus vamzdis, o tada iš apvalaus vamzdžio susukama į kvadratinį vamzdį ir supjaustoma iki reikiamo ilgio. Plieninis vamzdis su vienodo ilgio šoninėmis pusėmis vadinamas kvadratiniu vamzdžiu, o su nevienodo ilgio šoninėmis - kvadratiniu vamzdžiu, kodas J. Kvadratiniai vamzdžiai pagal gamybos procesą: karštai valcuoti besiūliai kvadratiniai vamzdžiai, šaltai tempti besiūliai kvadratiniai vamzdžiai, ekstruziniai besiūliai kvadratiniai vamzdžiai, suvirintas kvadratinis vamzdis.

Pagal medžiagą: paprastas anglinio plieno kvadratinis vamzdis, mažai legiruotas kvadratinis vamzdis. Pirmasis skirstomas į: Q195, Q215, Q235, SS400, 20# plieną, 45# plieną ir pan. Antrasis į: Q355, 16Mn, Q390, ST52-3 ir kt. Dažniausiai naudojamos medžiagos: Q195-215; Q235B. Taikymo sritys: plačiai naudojamas mašinų gamyboje, statybose, metalurgijos pramonėje, žemės ūkio transporto priemonėse, žemės ūkio šiltnamiuose, automobilių pramonėje, geležinkeliuose, greitkelių apsauginiuose turėkluose, konteinerių karkasuose, balduose, dekoracijose ir plieno konstrukcijų srityse.

Įrengtas modernus įrenginys, WANLEI siūlo aukštos kokybės, tvirtą patvarumą ir priimtiną kainą turinčius kvadratinius plieninius vamzdžius. Pagal griežtą kokybės kontrolės ir valdymo sistemą galime užtikrinti aukštą savo gaminių kokybę.

Kvadratiniai plieniniai vamzdžiai yra nepadengti pusiau sklandžiai pilka apdaila. Mechaninio arba konstrukcinio kvadratinio plieno vamzdžio sienelės storis yra ±10 %. Kvadratiniai ir stačiakampiai vamzdžiai yra paprasti, lengvai suvirinami ir formuojami, tinkami naudoti bet kurioje konstrukcijoje. Mūsų siūlomi variantai: 1 x 1, 2 x 2 ir 4 x 4 kvadratiniai plieniniai vamzdžiai pagal ASTM A513 arba ASTM A500 B. Standartai: ASTM A513 arba ASTM A500 Gr B. Išorinio kampo spindulys: 3X sienos storis. Chemine sudėtis: Anglis 0.05-0.23%, Manganas 0.3-0.6%, Fosforas 0.04%, Siera 0.04% maks.

Trumpoji išvada: kvadratiniai stačiakampiai plieniniai vamzdžiai lengvai suvirinami, pjauti ir formuojami, todėl tinka platų konstrukcijų srityje. Kai kurios siūlomos komplektacijos: 1 x 1, 2 x 2 ir 4 x 4 kvadratinių vamzdžių, ASTM standartų palaikymas, galimybė užsakyti bet kokio ilgio ir kiekio. Susisiekite su mūsų pardavėju dėl daugiau informacijos ir užsakymo.
