Vario vamzdžiai ir jų jungiamosios detalės: nuo išvaizdos iki patikimumo šildymo ir vandens tiekimo tinkluose

Nepaisant metalo-plastiko ir polipropileno populiarumo, variniai vamzdžiai ir jungiamosios detalės yra plačiai naudojami šildymo ir vandens tiekimo tinklų montavimui. Jie laikomi geriausiu šaldymo įrangos ir oro kondicionierių įrengimo variantu. Skirtingai metalo-plastiko analogai, vario vamzdynai turi minimalų šiluminį plėtimąsi, ilgą laiką nesideformuoja ir nereaguoja į saulės spindulius. Jie gali būti montuojami žiemą ir vasarą - vario techninės savybės, veikiamos žemos temperatūros, nesikeičia.

Visų tipų namų komunikacijos statomos iš varinių vamzdžių: pagrindiniai varinių vamzdžių pranašumai yra elastingumas, glotnumas ir didelis atsparumas korozijai. Jie yra pažodžiui naudojami visų tipų ryšių sistemose, jei yra galimybė neišsaugoti. Variniai vamzdžiai ir jų jungiamosios detalės yra naudojami montuojant dujotiekių sistemas. Jie užtikrina sandarumą, tarnauja daugiau nei 50 metų. Jei namo ar buto įrengimui naudojamas katilas su variniu šilumokaičiu, tada prie jo geriau prijungti vamzdžius iš tos pačios medžiagos, kad būtų pašalintas galvaninis efektas.

Kai šildymo tinklo montavime naudojami bimetaliniai (aliuminio-vario) ir elitiniai vario radiatoriai, prioritetiniai yra variniai vamzdžiai. Varinių vamzdžių lankstumas leidžia pastatyti grindų šildymo sistemą su minimaliomis jungtimis - galimomis nuotėkio vietomis. Variniai vamzdžiai aktyviai naudojami statant šalto ir karšto vandens tiekimo šakas. Mineralinės nuosėdos praktiškai nesiliauja ant jų vidinių sienų. Geriamojo vandens tiekimo linijoms rekomenduojama naudoti varį, kraštutiniais atvejais cinkuotą arba nerūdijantį plieną. Šios medžiagos neturi įtakos vandens sudėčiai, be to, varis jį praturtina naudingais jonais.

Svarus pliusas - vario vamzdyno surinkimą galima atlikti savo rankomis. Jie sujungiami litavimo, gofravimo ar suspaudimo metodais. Technologiniai variniai vamzdžiai, vario dujinio katilo jungtis, šildymas bimetaliniais radiatoriais, šilta vamzdžių sistema su varine ritė, varinių vamzdžių vandens linijos, varinės arbatos armatūros, varinio vamzdžio „pasidaryk pats“ jungtis - viskas sudaro platų įrankių ir metodų spektrą.

Veiksniais lemiančios savybės ir ženklinimas

Veislės: izoliuotos ir neizoliuotos. Dažnai matome plikus varinius vamzdžius su jungiamosiomis detalėmis, pagamintomis iš vario, bronzos ar žalvario, kartais litavimo ar sujungimo suvirintų įvorių metodu. Šildymo sistemos laidai montuojami naudojant neizoliuotus varinius vamzdžius. Kad neklystumėte, perskaičiuodami ženklinimus ir spalvų žymes, svarbu skaityti ženklinimus ir laikytis juose pateiktos informacijos.

Atsakingi gamintojai ženklina neištrinamą kompoziciją tiesiai ant gaminio paviršiaus. Jei ant vamzdžio nėra jokių ženklų, juos galima rasti pridedamame dokumente. Buitinių prekės ženklų vamzdžiai gaminami pagal GOST 617-90, kurių skyrius vadinamas „Vario vamzdžiai“. Žymėjimas atliekamas pagal bendrąją schemą, joje nurodoma ši informacija: gamybos būdas (temptas, šaltai valcuotas - D, ekstruzinis - G); skyrius (apvalus - КР); gamybos tikslumas (normalus - N, didelis - P); būklė (nuo minkštos - M iki kieto pramoninio stiprumo - H); ilgis (ND, KD, BT); specialios sąlygos. Prie specialių sąlygų priskiriami padidinto ilgio arba labai tikslūs kreivės ir ilgio gaminiai.

Diapazonas ir pasirinkimo sąlygos: maži vario vamzdžiai parduodami 25 m ir 50 m įdubose, o didelio skersmens gaminiai supjaustomi ilgiais, dažnai 3-5 m. „Minkštieji“ tipai naudojami grindų šildymui. Montuojant varinius vamzdynus naudojamos trys rūšys, kurios skiriasi kietumo laipsniu: minkštų, pusiau kietų ir aukšto tvirtumo variniai vamzdžiai. Plonas laidas lengvai sulenktas, nereikalauja papildomos armatūros ar kitų elementų. Standartiniai sienos storio dydžiai ribojami nuo 1 mm iki 3 mm, o optimalus šildymo sistemoms - nuo 1,5 mm iki 2 mm.

Kai kurių rūšių vamzdžiai yra paklausūs: vandens tiekimui naudojami nuo 12 mm iki 22 mm skersmens, o kanalizacijoms - nuo 32 mm ir aukštesni. Be išorinės sekcijos, dažnai nurodomas sienos storis arba vidinis skersmuo (tarkime 12/2 arba 12/14).

Jungiamųjų detalių tipai ir jų montavimas

Armatūra yra būtina montuojant vamzdynus, kad būtų sukurtos patikimos nuimamos ir vientisos jungtys. Tinkamai užmegztas ryšys gali tarnauti 15 metų ir daugiau. Yra keli jungiamųjų detalių tipai:

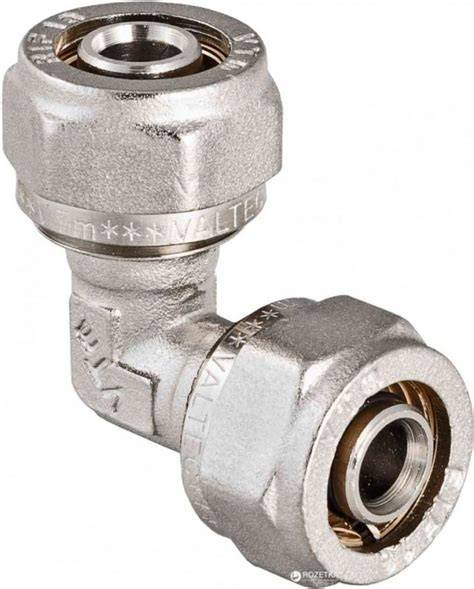

• Glaudinimas (spaustuvai): nereikia litavimo. Suspaudimo armatūrai naudojami išorės rankeniniai arba klavišų įrankiai. Suspaudimo jungtys laikomos patikimos ir gali būti montuojamos laikino pobūdžio ar nuolatinės.
• Spaustuvai (spaudžiamos jungtys): turi vamzdinę struktūrą su įduba sandarikliui. Naudojami presavimo įrankiai, kurie deformuoja detales, kad susidarytų neatsiejamą sandarumą. Yra skirtingos detalės pagal paskirtį: tiesi, kampinė, skersinė, su skirtingo skersmens adaptacijomis.
• Litavimas: suteikia tvirtą dviejų vamzdžių fragmentų sujungimą. Reikalingas degiklis, srautas, lydmetalio juostelė ir kiti įrankiai. Litavimui naudojama žemos temperatūros technologija, o pramoniniai tinklai - aukštos temperatūros suvirinimo metodas. Litavimo metu tarp vamzdžių užpildomas išlydytas lydmetalis, užtikrinantis sandarumą.

Litavimo instrukcijos paprastai apima paruošimą, pjovimą, išvalymą, užpildymą lydmetaliu, o galutinis sujungimas užbaigiamas degikliu. Tokia jungtis gali būti išorinė arba tarpinė, kai vienas galas sujungiamas persidengimu, paliekant nedidelį tarpelį užpildyti lydmetaliu. Po užbaigimo reikia leisti lydmetaliui atvėsti - gaunama tvirta, sandari jungtis.

Presavimo jungiamųjų detalių naudojimo principas: vienintelis įrankis - preso replės. Prieš darbą paruošiame vamzdžių segmentus. Po spaudimo jungtys turi būti patikrintos, ar turi aiškų griovelio ženklą, o spalvų kodavimas nurodo paskirtį: mėlyna arba raudona - vandeniui, žalia - šildymui, geltona - dujoms. Yra universalų variantų, pavyzdžiui, geltonai-mėlyna žymė rodo galimybę naudoti dviejų skysčių sistemoms.

Pateikiama trumpa apžvalga: spaudimo jungtys dažnai paprastai laikomos patikimo ilgaamžiškumo, o didelių skersmenių vamzdžiams reikia atitinkamų purkštukų. Spaudžiamosios armatūros kokybė priklauso nuo teisingo dydžio parinkimo, tinkamo paruošimo ir atitinkamų saugumo procedūrų. Siekiant išvengti klaidų, svarbu žinoti, kada nenaudoti degiklio ir neprikrauti jėgos.“

Litavimo vs spaudimas vs glaudinimas: santrauka pasirinkimui

Litavimas skiriamas pagal naudojamą lydmetalį ir temperatūrą; glaudinimas - be litavimo, naudojamos suspaudimo detalės; presavimas - specialus įrankis suformuoja neatsiejamą jungtį. Remiantis montavimo skyriaus poreikiais, galima pasirinkti vieną ar kelias jungimo technologijas, siekiant užtikrinti ilgaamžišką sistemą.

Privalumai ir praktiški patarimai montuojant varinius vamzdžius

• Vario vamzdžiai pasižymi minimalia temperatūros plėtra, atsparumu korozijai ir ilgaamžiškumu.
• Lankstumas leidžia trumpinti jungčių skaičių grindų šildymo sistemose.
• Galima surinkti namų komunikacijas rankomis, naudojant litavimą, glaudinimą ar spaudą - priklausomai nuo situacijos.
• Jungiamosios detalės ženklinamos spalvomis, kurios padeda išsirinkti tinkamą jungtį konkrečiai komunikacijai (vanduo, šildymas, dujos).
• Selekcijoje svarbu atsižvelgti į sienos storį, vidinį skersmenį ir planuojamus srautus.

Jei planuojate sistemą su variniais vamzdžiais, verta įvertinti ir galimybę naudoti specialias dielektrines jungtis tarp skirtingų medžiagų vamzdynų, siekiant išvengti galvaninės korozijos. Be to, svarbu paruošti įrankius ir medžiagas: degikliai, srautai, lydmetalis, pjovikliai, šlifavimo priemonės, valymo įrankiai, armatūra ir pan. Tinkama paruošimo tvarka užtikrina kokybišką jungtį ir ilgaamžišką tinklą.

Taip pat galima įtraukti laikiną arba nuolatinį “pasidaryk pats” junginių segmentų montavimo patiekalą, kad parodyti, jog be profesionalų pagalbos galima įgyvendinti pagrindinius darbus namų sąlygomis. Prie šio teksto galima pridėti lentelę su pagrindiniais vamzdžių dydžiais, sienos storiais ir rekomenduojamais plėtiniamais žymėjimais, siekiant lengviau orientuotis renkant medžiagas.
