Leidžiamas plieninio vamzdžio lenkimo spindulys yra esminis vamzdžio projektavimo ir montavimo veiksnys. Tai reiškia minimalų spindulį, iki kurio galima sulenkti vamzdį nepažeidžiant jo konstrukcijos vientisumo ar eksploatacinių savybių. Inžinieriams, rangovams ir vamzdžių montuotojams labai svarbu suprasti leistiną lenkimo spindulį, kad būtų užtikrintas tinkamas montavimas, išvengta žalos ir būtų palaikomas numatytas vamzdžio funkcionalumas.
Vamzdžio medžiagos sudėtis vaidina lemiamą vaidmenį nustatant mažiausią jo lenkimo spindulį. Plieniniai vamzdžiai, žinomi dėl savo stiprumo ir ilgaamžiškumo, turi specifines lenkimo charakteristikas, kurios skiriasi priklausomai nuo naudojamo plieno tipo. Plieninių vamzdžių leistinas lenkimo spindulys dažnai išreiškiamas vardinio vamzdžio skersmens kartotiniu. Anglies plieno vamzdžių minimalus lenkimo spindulys paprastai yra 3-5 kartus didesnis už vardinį vamzdžio skersmenį, o nerūdijančio plieno vamzdžių skersmuo gali būti 1,5-3 kartus didesnis. Anglies plieno vamzdžiuose yra didesnis procentas anglies, todėl padidėja jų stiprumas, bet sumažėja lankstumas. Dėl to jiems reikia didesnio lenkimo spindulio, kad būtų išvengta įtrūkimų ar sulinkimų.
Vamzdžio sienelės storis taip pat turi įtakos minimaliam lenkimo spinduliui. Vamzdžiai su storesnėmis sienelėmis paprastai gali atlaikyti griežtesnius posūkius, palyginti su vamzdžiais su plonesnėmis sienelėmis. Svarbu pažymėti, kad vamzdžio gamybos procesas taip pat gali turėti įtakos jo lenkimo savybėms. Besiūliai vamzdžiai, gaminami be suvirinimo, dažnai pasižymi vienodesnėmis mechaninėmis savybėmis ir paprastai gali būti sulenkti mažesniu spinduliu, palyginti su suvirintais vamzdžiais. Temperatūra yra dar vienas veiksnys, turintis įtakos minimaliam lenkimo spinduriui. Esant aukštesnei temperatūrai, plienas tampa lankstesnis, todėl lenkimai yra griežtesni.
Vamzdžių lenkimo metodai ir jų įtaka lenkimo spinduliui
Vamzdžių lenkimo metodai atlieka svarbų vaidmenį nustatant pasiekiamą lenkimo spindulį. Plieniniams vamzdžiams dažniausiai naudojami šaltojo lenkimo būdai, tokie kaip lenkimas ritininiu būdu arba rotacinis lenkimas. Šiais metodais galima pasiekti santykinai griežtus lenkimus, tačiau juos gali riboti vamzdžio medžiagos savybės. Plieninių vamzdžių leistino lenkimo spindulio viršijimas gali sukelti daugybę pavojų-nuo medžiagos gedimo iki korozijos atsparumo sumažėjimo ar vidinių įtempio koncentracijų susidarymo.
Vienas iš pagrindinių rūpesčių lenkiant vamzdį virš leistino spindulio yra medžiagos gedimo pavojus. Kai vamzdis sulenkiamas per stipriai, medžiaga patiria pernelyg didelį tempimo įtempį, o vidinis spindulys patiria gniuždymo įtempį. Ovalizacija ir raukšlių ar sagčių susidarymas vidiniame lenkimo spindulyje gali labai paveikti srauto charakteristikas ir sumažinti efektyvumą. Viršijus leistiną lenkimo spindulį taip pat gali sumažėti vamzdžio atsparumas korozijai, o apsauginiai dangos sluoksniai gali įtrūkti ar atsiskirti.
Struktūriniu požiūriu vamzdžiai, sulenkti virš leistino spindulio, gali neatitikti projektavimo specifikacijų ar pramonės standartų. Dėl to gali kilti problemų atliekant patikrinimus ir gali prireikti brangių remonto ar pakeitimo darbų. Lokali plastinė deformacija gali pakeisti mikrostruktūrą ir sumažinti stiprumą, plastiškumą bei atsparumą nuovargiui. Suvirintuose vamzdžiuose viršijus leistiną lenkimo spindulį, suvirinimo srityje gali atsirasti didelių liekamųjų įtempių.
Kaip apskaičiuoti leistiną lenkimo spindulį
Įmonės, projektai ir standartai pateikia vedančias rekomendacijas dėl lenkimo spindulio apskaičiavimo. Pagrindinis metodas dažnai grindžiamas vardinio vamzdžio skersmens santykiu. Anglies plieno vamzdžių lenkimo spindulio koeficientas paprastai yra nuo 3 iki 5 kartų didesnis už vardinį skersmenį. Pavyzdžiui, 2 colių vardinio skersmens anglinio plieno vamzdžio lenkimo spindulys gali būti nuo 6 iki 10 colių. Tačiau konkretūs projektai gali reikalauti skirtingų lenkimo spindulio faktorių, todėl būtina laikytis taikomų standartų.
Vamzdžio sienelės storis taip pat turi įtakos nustatant leistiną lenkimo spindulį. D/t santykis (vidutinio skersmens ir sienelės storio santykis) vartojamas kai kuriuose skaičiavimuose. Pramonės standartai ir kodai, pavyzdžiui ASME B31.3, pateikia konkrečias formules ir lenteles lenkimo spinduliams apskaičiuoti pagal vamzdžio dydį ir medžiagą. Šaltojo lenkimo metodai, tokie kaip lenkimas ritininiu būdu ar rotacinis lenkimas, gali turėti skirtingus mažiausios reikšmės koeficientus nei karšto lenkimo būdai. CAD ir FEA analizės dažnai naudojamos kompleksioms sistemoms su didelio skersmens vamzdžiais optimizuoti lenkimo spindulius.
Tačiau, nors minimalaus leistino lenkimo spindulio apskaičiavimas yra esminis, projektavimo praktikoje dažnai nurodomi didesni spinduliai kaip saugos riba ir ilgalaikio patikimumo užtikrinimas. Vamzdžių lenkimo spinduliai gali būti pritaikyti ir konkretiems taikymams, pavyzdžiui, skirtingų medžiagų plienams ar skirtingiems aplinkos veiksniams, įskaitant aukštas temperatūras ar korozinę aplinką.
ISO ir standartizavimas plieno armatūrai
Tarptautinės organizacijos nustato bandymų ir charakteristikų standartus, kurie užtikrina patikimumą betono armatūroje ir susijusiuose plieno komponentuose. ISO 15630 serija apima plieno armatūros strypų ir tinklelių bandymų metodus bei geometrinių savybių matavimo procedūras, ką taikoma ne tik gelžbetonio konstrukcijoms, bet ir susijusiems pramonės procesams. Šie standartai apima tiek standartinius bandymus, tiek specialius metodus, kurie gali būti svarstomi konkretiems produktams. Tokie standartai užtikrina vienodus reikalavimus, įskaitant plieninių strypų lenkimo savybių ir garso įvertinimus, kai vibruojančios ar temperatūrinės sąlygos keičia mechanines savybes.

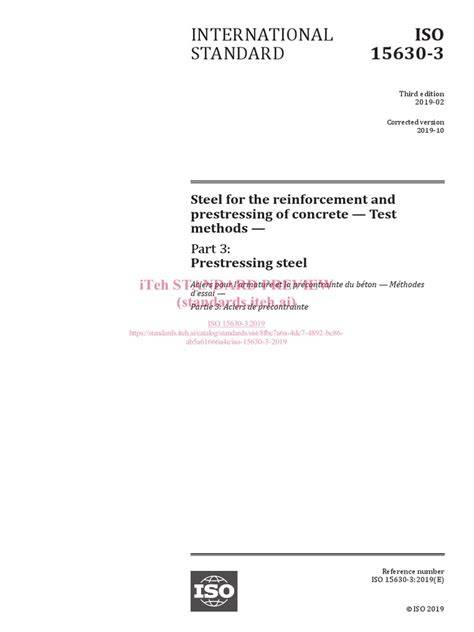

ISO 15630-1 apima armatūros strypus, strypus ir vielą; ISO 15630-2 - suvirintą audinį ir santvaras; ISO 15630-3 - įtemptojo plieno tipus, dažnai naudojamus betono armavimui. Įtemptojo plieno rūšys apima šaltai apdorotą iš anksto įtemptą plieną, įtempimą mažinantį iš anksto įtemptą plieną ir tempimo atkaitintą iš anksto įtemptą plieną. Tokie plienai suteikia gelžbetoniui didelį atsparumą tempimui ir padeda užtikrinti konstrukcijų stabilumą bei saugumą.
Praktiniai papildomi įžvalgos
Mūsų organizacija, atlikdama įvairius bandymus, matavimus ir vertinimus pagal ISO 15630-1 reikalavimus, taiko plieniniams armatūros strypams ir daraufies. Plieninio metalo lenkimo spindulys yra reikšmė, reikalinga plieninio metalo brėžiniuose, o faktiniam apdirbimui gali būti sunku tiksliai nustatyti, todėl dažnai remiamasi praktiniais formulavimais, priklausomai nuo plokštumos storio, lenkimo mašinos slėgio ir lenkimo formos lizdo pločio. Pavyzdžiui, kai plokštės storis neviršija 6 mm, vidinis lenkimo spindulys gali būti naudojamas kaip spindulys lenkiant; kai storis didesnis nei 6 mm, bet mažesnis nei 12 mm, vidinis lenkimo spindulys dažnai yra nuo 1,25 iki 1,5 karto didesnis už storį; o kai storis siekia 12 mm ar daugiau, vidinis lenkimo spindulys paprastai yra nuo 2 iki 3 kartų didesnis už storį. Dažnai rekomenduojama pradėti griauti griovį, tada lenkti, kad būtų pasiektas mažesnis spindulys, o laikantis 1:8 - 1:6 normų plokštės storio ir griovio pločio santykis užtikrina optimalias sąlygas lenkimui.
- Mažiausias santykis tarp plokštės storio ir griovio pločio rekomenduojamas būti 1:6; normaliai 1:8.
- 1:4 - bazinis minimalus santykis, kurį galima laikyti ribose rankiniu būdu esant mažam laikui arba mažesniems lenkimams.
- Jei leidžia įranga ir medžiagos, pirmenybė teikiama plokščių gręžimo iš anksto, o po to lenkimui, siekiant mažesnio lenkimo spindulio.

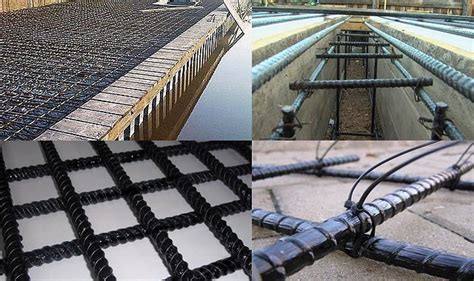

Armatūra gelžbetoninėse konstrukcijose yra esminė tiek statiniams, tiek rangai. Armatūros strypai ir tinkleliai sustiprina gelžbetonines konstrukcijas, užtikrina jų atsparumą tempimui ir įtrūkimams. Teisingas armatūros pasirinkimas ir pirkimas yra svarbi užduotis, nes pastatų patikimumas, stiprumas ir ilgaamžiškumas priklauso nuo armatūros kokybės. Mūsų įmonė siūlo platų armatūrinio plieno rūšių spektrą: B500B, A500HW, B500NC, K500B-T, K500C-T, ir teikia ekspertinę pagalbą rėmimo sprendimams.
Jei norite gauti daugiau informacijos apie lenkimo spindulio parametrų taikymą konkretiems vamzdžiams ar armatūroms, kreipkitės į mūsų specialistus telefonu +371 26 611 151 arba +371 28 774 774, arba parašykite žinutę el. p. su konkrečiais poreikiais.
Santraukos įžvalgos apie praktinį taikymą
- Leidžiamas lenkimo spindulys priklauso nuo medžiagos tipo, sienelės storio ir produkto gamybos proceso.
- Šaltojo lenkimo metodai gali užtikrinti griežtesnius spindulius, tačiau reikalauja atidžių medžiagos savybių įvertinimo.
- Standartai ISO 15630 ir specifiniai projektų reikalavimai nustato bandymų ir matavimo metodikas, kurios užtikrina nuoseklumą ir saugumą.
- Praktikoje dažnai naudojami didesni lenkimo spinduliai nei minimalūs, siekiant papildomos saugos ribos ir ilgaamžiškumo.
